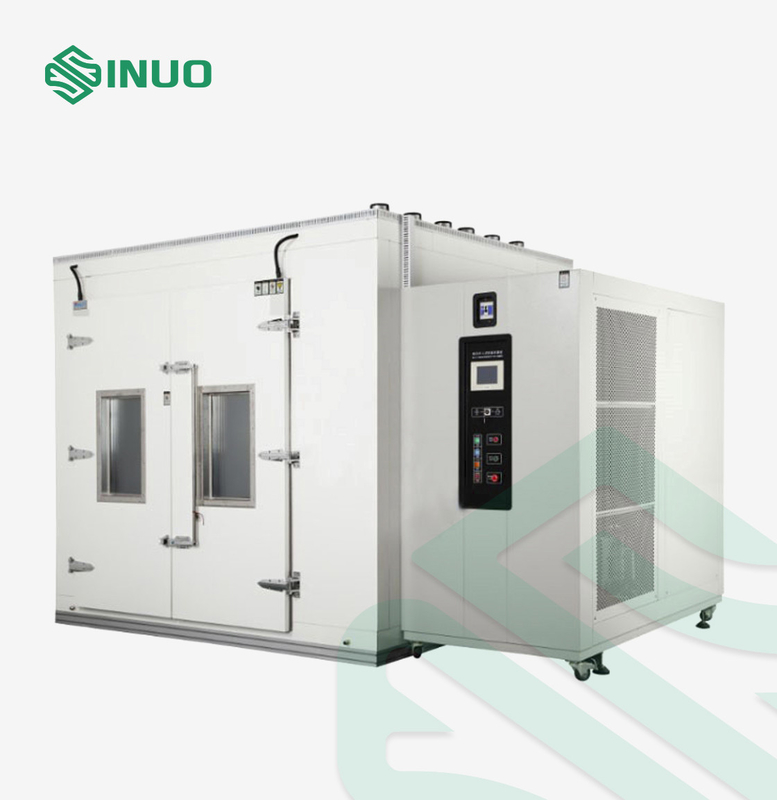

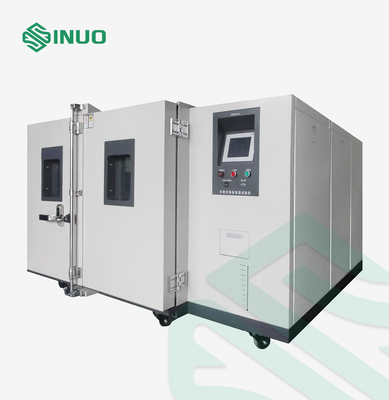

راه رفتن رطوبت دمای ثابت در محفظه آزمایش محیطی 13 متر مکعب کمتر از 75 دسی بل

تبرید: 3.5 کیلو وات

گرمایش: 9 کیلو وات

رطوبت: 9 کیلو وات

موتور: 0.75KW*6=4.5W

سایر موارد: ≈1.5KW

مجموع توان نصب شده: Pmax≤27.5KW (با توجه به طراحی نهایی)

محفظه آزمایش و واحد تبرید از طرح اسپلیت هستند.پس از نصب تجهیزات در محل، خط لوله تبرید و مدار الکتریکی وصل شده و قبل از راه اندازی دستگاه بررسی می شود.

کنترلر یک کابینت کنترل مستقل را می پذیرد و در سمت راست آزمایشگاه نصب می شود.

تجهیزات از نوع تقسیم می شوند و واحد تبرید و کابینت کنترل الکتریکی در سمت راست تجهیزات نصب می شوند.

اتصال بین بدنه جعبه و واحد دارای جعبه اتصال ضد انفجار و لوله فولادی گالوانیزه است و فرآیند اتصال مطابق با استانداردهای ملی مربوطه برای ضد انفجار است.

کانال هوا در پشت استودیو قرار دارد:

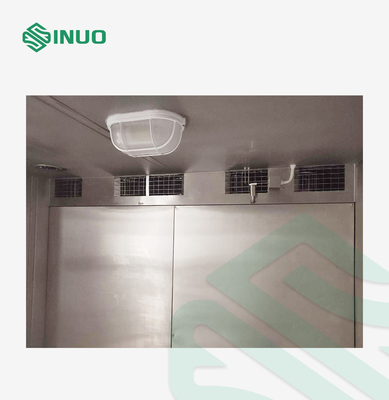

موتور ضد انفجار در بالای جعبه نصب شده است، پروانه فن گریز از مرکز آلومینیومی در بالای جعبه آزمایش نصب شده است، و هوا به طور مساوی از طریق خروجی هوای ولوت تامین می شود تا شرایط یکنواختی دما را برآورده کند.

1. راه اندازی 2 درب تقسیم شده، به اندازه باز شدن درب (800+800) W×2500Hmm،

2. درب با نوار آب بندی لاستیکی نرم سیلیکونی مقاوم در برابر درجه حرارت بالا و پایین دو لایه مهر و موم شده است.

3. لولای چرخشی می تواند زاویه باز شدن درب ≥ 120 درجه را تضمین کند

4. لبه داخلی درب با تسمه گرمایش با دمای ثابت تنظیم می شود و سیستم کنترل به طور خودکار تسمه گرمایش را برای یخ زدایی با توجه به دمای استودیو روشن می کند.

دو مجموعه از پنجره های مشاهده بصری (500×600 میلی متر) بر روی دروازه نصب شده است.شیشه پنجره مشاهده از شیشه عایق چند لایه ساخته شده است که با فیلم گرمایش الکتریکی پوشانده شده است.پنجره مشاهده دارای قابلیت عبور نور بالا، اثر عایق حرارتی خوب و بدون سیم مقاومت در سطح شیشه است.مشاهده و سایر مزایا، هنگامی که دمای استودیو کمتر از دمای محیط است، کنترل به طور خودکار عملکرد مه زدایی پنجره مشاهده را روشن می کند.

1. موتور موتور حرفه ای را تصویب می کند: 0.75KW، 6 مجموعه IP55

2. پیچ فن از آلومینیوم ساخته شده است تا از اصطکاک جرقه بین پروانه و پیچ جلوگیری کند.

3. هر دو پوشش داخلی و خارجی با خطوط زمین قابل اطمینان ارائه می شوند و سطح تجهیزات با رنگ ضد الکتریسیته ساکن رسانا پاشیده می شود تا اطمینان حاصل شود که هیچ الکتریسیته ساکن روی سطح پوشش تجهیزات جمع نمی شود.

4. سنسور دما (PT100) از سنسور ضد انفجار استفاده می کند.

5. دستگاه گرمایش بخاری از جنس استنلس استیل بدون شعله باز است.

6. سیم کشی لوازم الکتریکی ضد انفجار الزامات ملی ضد انفجار را برآورده می کند.

7. برای جلوگیری از خطر بیش از حد دما در اتاق کار، یک محافظ مستقل بیش از حد، یعنی یک ابزار حفاظت دما دو قسمتی تنظیم کنید.

یک صفحه انتقال با شیب در درب اتاق آزمایش وجود دارد که برای ورود و خروج نمونه آزمایش به اتاق آزمایش راحت است.

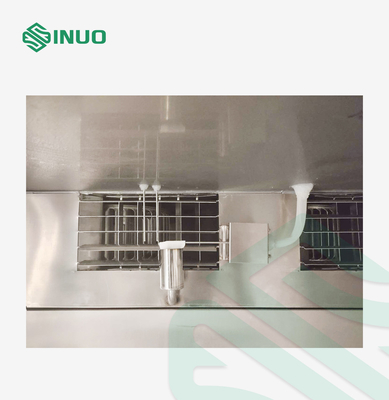

1. بخاری سیم گرمایش آلیاژ نیکل کروم

2. حالت کنترل بخاری: تنظیم عرض پالس دوره مساوی بدون تماس، SSR (رله حالت جامد)

3. قدرت بخاری: ≤9.0 کیلو وات

1. روش رطوبت دیگ جداشدنی خارجی

2. رطوبت ساز زرهی فولاد ضد زنگ

3. حالت کنترل رطوبت ساز: تنظیم عرض پالس دوره مساوی بدون تماس، SSR (رله حالت جامد)

4. دستگاه کنترل سطح آب، دستگاه رطوبت ساز ضد خشک سوزی، دستگاه جمع آوری رسوب، پنجره مشاهده سطح مایع

5. قدرت رطوبت ساز: ≤9.0KW

دستگاه تکمیل خودکار آب پذیرفته شده است.پس از اتصال آب لوله کشی با لوله آب 1/2 اینچی، دستگاه آبرسانی یک برند معروف بین المللی است که می تواند به طور خودکار آب را فیلتر و دیونیزه کند.

جریان آب غیر معدنی: 10 لیتر در ساعت

فشار آب: 0.1 تا 0.25 مگاپاسکال

سختی آب: ≤0.03mol/L (1.5mg/L، محاسبه شده به صورت CaCO3) متر، استاندارد ملی برای رطوبت سازی آب، برای تامین آب دیونیزه مورد نیاز برای بخش مرطوب سازی تجهیزات

با استفاده از کنترلر صفحه نمایش لمسی رنگی کره ای "Sanyuan" TEIM 2700، ویژگی های اصلی به شرح زیر است:

1. صفحه نمایش لمسی رنگی واقعی 7 اینچی TFT، رابط انسان-ماشین را می توان به زبان چینی یا انگلیسی انتخاب کرد و روش عملکرد منو، تسلط بر روش عملکرد تجهیزات را برای کاربران آسان می کند.
2. دقت نمایش: درجه حرارت 0.1℃;زمان 0.1 دقیقه
3. دو روش تست را می توان انتخاب کرد: دمای ثابت (عملکرد دستی) یا برنامه (یعنی عملکرد خودکار برنامه از پیش تعیین شده)
4. عملیات تجهیزات دارای درجه بالایی از اتوماسیون است.دمای مورد نظر یا روش های عملکرد تجهیزات از پیش تعیین شده را تنظیم کنید.پس از فعال شدن دکمه عملیات، سیستم می تواند به طور خودکار تعیین کند که آیا واحد تبرید، بخاری یا دمنده باز شود.همکاران می توانند به طور خودکار خروجی گرمایش را بدون عملیات یا نظارت بیش از حد کاربر تنظیم کنند، منحنی فرآیند تست ایده آل را می توان به دست آورد.
5. تابع اجرای برنامه از پیش تعیین شده به کاربران امکان می دهد 1000 منحنی برنامه را از پیش تنظیم کنند، هر منحنی را می توان تا 100 مرحله تنظیم کرد، 6 گروه چرخه کوچک و 10 برنامه مختلف را می توان پیوند داد و برنامه را می توان بازیابی و برای آزمایش بعدی ذخیره کرد.را می توان مستقیماً فراخوانی کرد.
6. در طول آزمایش، پارامترهای مرجع مهم مانند دمای هدف فعلی، دمای اندازه‌گیری شده، خروجی گرمایش، زمان اجرا و فرآیند اجرای برنامه را می‌توان در زمان واقعی نمایش داد.
7. می تواند منحنی های دما و داده ها را به مدت 600 روز ذخیره کند.
8. عملکرد خود عیب یابی، هنگامی که تجهیزات از کار بیفتد، به طور خودکار هشدار داده و منبع تغذیه را قطع می کند.همکاران پدیده خطا و توضیحات ساده خطا را روی کنترلر نمایش می دهند و کاربران به راحتی می توانند با توجه به عیب علت را پیدا کنند.

1. عملکرد ضبط داده USB:

2. می توانید مستقیماً هر دیسک U را در هر جایی از پرونده سابقه سابقه وارد کنید و عملیاتی مانند خواندن و تجزیه و تحلیل را در رایانه انجام دهید.

3. عملکردهای قدرتمند نرم افزار رایانه شخصی، رابط اترنت استاندارد 10M/100M، دریافت خودکار آدرس IP، شناسایی شبکه، و کنترل آسان.

3.1.کامپیوتر میزبان:

کامپیوتر میزبان مستقیماً از طریق کابل شبکه به جعبه آزمایش متصل می شود

3.2، LAN:

چندین کامپیوتر و چندین اتصال LAN ناحیه کنترل UMC1000

3.3، همگام سازی از راه دور وب سرور.

نظارت از راه دور را می توان از طریق تست INTERNET NET انجام داد.

1. ایمنی پرسنل

1.1، حفاظت از نشت

2. ایمنی تجهیزات:

2.1، از دست دادن فاز منبع تغذیه، خطای فاز، حفاظت از ناپایداری ولتاژ؛

2.2.حفاظت محدود کننده جریان حلقه کنترل

2.3.حفاظت از اضافه بار موتور فن

2.4.حفاظت در برابر اضافه بار جریان کمپرسور

2.5، حفاظت از گرمای بیش از حد کمپرسور

2.6.حفاظت فشار بالا کمپرسور

2.7، حفاظت از اتصال کوتاه بخاری

2.8.حفاظت از نشت تجهیزات

2.9.عملکرد مستقل ثانویه حفاظت در برابر دمای بیش از حد
