اتاق آزمایش اسپری باران سانروف خودرو EV تجهیزات تست خودرو الکتریکی

اتاق تست اسپری باران سانروف خودرو تجهیزات تست قطعات خودرو الکتریکی

پارامترهای فنی

1. منبع تغذیه کار: AC 380V، 50Hz یا مطابق با نیازهای منبع تغذیه محلی مشتری

2. منطقه آزمایش: 4500mm*3000mm*2200mm (W*D*H)

3. ابعاد بیرونی: 5000mm*4000mm*3300mm (W*D*H) (اتاق ضدآب شیشه ای)

4. استانداردهای کاربردی: GB/T30037-2013، استاندارد چری، استاندارد فولکس واگن، استاندارد میتسوبیشی، استاندارد جیلی و سایر الزامات تست ضد آب سانروف

5. ابعاد فیکسچر ثابت قالب ماشین سانروف: حداکثر اندازه گیره 2500X4000 میلی متر عرض، سکته قابل تنظیم فیکسچر گیره 500 میلی متر است و چاک با اتصالات متحرک طراحی شده است که با زاویه کج شدن سانروف تضادی ندارد.

6. سکته مغزی قابل تنظیم قاب ثابت لوله اسپری: 1-500 میلی متر (سکته مغزی قابل تنظیم بالا و پایین)، سکته مغزی قابل تنظیم جلو و عقب 1-500 میلی متر است.

7. شدت باران: 30mm/min-50mm/min قابل تنظیم، یا 30-50L/M2/MIN قابل تنظیم

8. زمان باران: 1-9999M را می توان تنظیم کرد.کنترلر را می توان در عرض 1 دقیقه تا 24 ساعت تنظیم کرد.

9. سیستم کنترل: صفحه نمایش لمسی 10 اینچی + زیمنس PLC، برنامه به طور مستقل توسط Sinuo طراحی شده است.

معرفی ویژگی های ساختار

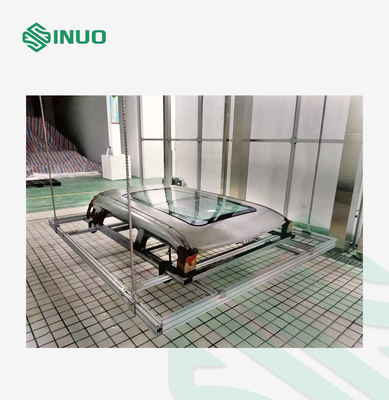

مکانیزم زاویه گیره سانروف

از طریق کنترل برنامه صفحه نمایش لمسی، 9 حالت زاویه قابل تشخیص است، هواپیما، جلو، عقب، چپ، راست، جلو چپ، جلو راست، عقب چپ، عقب راست.

• عمود بر سطح موازی نازل است و زمان پاشش آب 10 دقیقه است که قابل تنظیم است.
• سانروف 0-20 درجه به جلو کج می شود (قابل تنظیم) و زمان پاشش آب را می توان برای 10 دقیقه تنظیم کرد.
• سانروف 0-20 درجه به عقب متمایل است (قابل تنظیم است) و زمان پاشش آب را می توان برای 10 دقیقه تنظیم کرد.
• سانروف 0-20 درجه به چپ کج می شود (قابل تنظیم است) و زمان پاشش آب را می توان برای 10 دقیقه تنظیم کرد.
• سانروف به سمت راست 0-20 درجه کج می شود (قابل تنظیم) و زمان پاشش آب را می توان برای 10 دقیقه تنظیم کرد.
• سانروف به سمت چپ 0-20 درجه کج می شود (قابل تنظیم است) و زمان پاشش آب را می توان برای 10 دقیقه تنظیم کرد.
• سانروف به سمت چپ 0-20 درجه کج می شود (قابل تنظیم است) و زمان پاشش آب را می توان برای 10 دقیقه تنظیم کرد.
• سانروف به سمت راست 0-20 درجه کج می شود (قابل تنظیم است) و زمان پاشش آب را می توان برای 10 دقیقه تنظیم کرد.
• سانروف از جلو به سمت راست 0-20 درجه کج می شود (قابل تنظیم است) و زمان پاشش آب را می توان برای 10 دقیقه تنظیم کرد.

برای اینهانه زاویه مایلبر اساس استاندارد تست مرسوم، تست باران زاویه موازی بیش از 3H است و زوایای باقیمانده معمولا به مدت 10 دقیقه اسپری می شوند و هر حالت 5 بار تکرار می شود.این را می توان توسط برنامه تنظیم کرد (زمان پاشش آب هر ایالت و تعداد چرخه های پاشش آب در هر حالت).در صفحه لمسی نیز می توان برنامه های آزمایشی هر شرکت را ویرایش و ذخیره کرد تا دفعه بعد تست فراخوانی شود.

اصل ساختار اقدام

اصل ازساختار شیب زاویه ای سانروفکنترل مستقل حرکت بالا و پایین چهار بال اسکرو یا اتصال چند پیچ ​​از طریق چهار سروو موتور دلتا برای ایجاد زوایای شیب مختلف است.قطر چهار بال اسکرو برای اطمینان از ظرفیت باربری کافی 50 میلی متر است و از بال اسکروها برای اطمینان از دقت زاویه شیب سانروف استفاده می شود.

ریل راهنمای اتصال زیر بال اسکرو یک حرکت مستقیم بالا و پایین ایجاد می کند و پیچ ریل راهنما را می چرخاند تا در یک خط مستقیم حرکت کند.چهار موتور سروودر بالای صفحه اسپری نصب شده است، این طرح می تواند موتور را در برابر پاشش آب باران محافظت کند، به طوری که موتور می تواند برای طول عمر بیشتری استفاده شود.

اصل بلند کردن و عملکرد جلو و عقب قفسه اسپری

چهار عدد پیچ ​​توپی استیل ضد زنگ 304روی چهار گوشه قاب تثبیت لوله اسپری نصب می شوند و سپس به یک کاهنده میله راهنما مجهز می شوند تا عمل بالا و پایین رفتن را متوجه شوند.

راهدفتنظیم فاصله اسپری بین سر اسپری و نورگیر برای اطمینان از فاصله 500 میلی متر یا بیشتر است.رااصلدر عملیات جلو و عقب نیز از یک بال اسکرو و یک موتور برای کنترل ساختار حرکت خطی استفاده می شود.

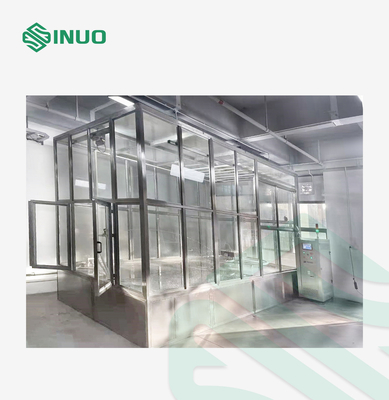

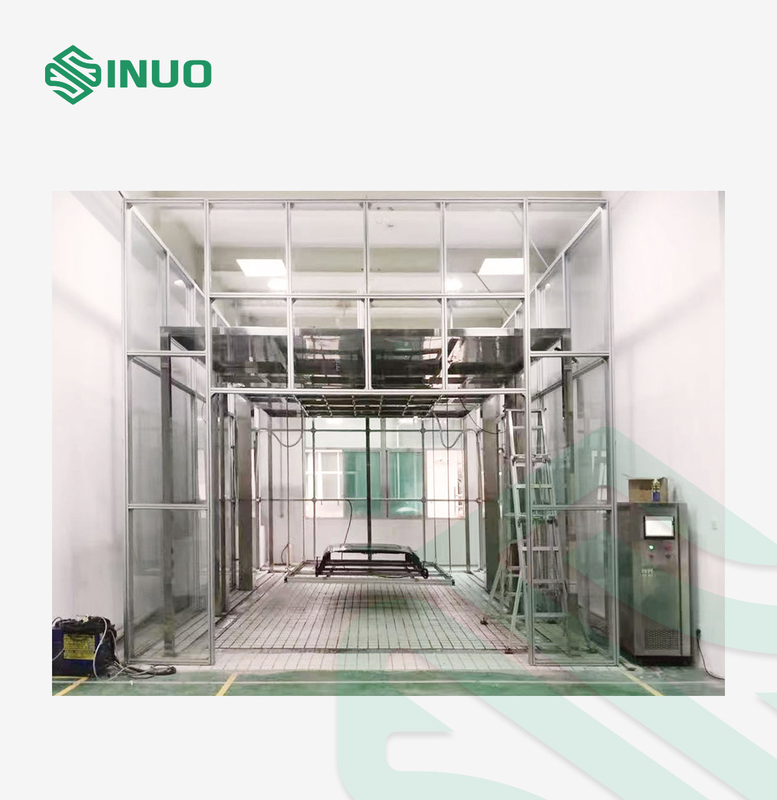

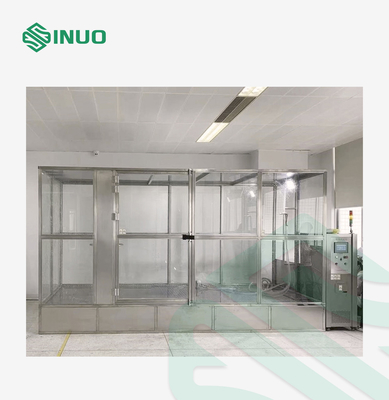

ساختار اتاق اسپری

ساختار قاب بیرونی اتاق دوش با نصب شده استآلیاژ آلومینیوم 5 میلی متر ضخامت 80X40mmو شیشه سکوریت با ضخامت 10 میلی متر و درب از دو طرف درب های کشویی دو بازشو آلیاژ آلومینیوم شیشه سکوریت ساخته شده است.

سیستم زهکشی زمینی و عملیات عمرانی (ارائه شده توسط خریدار)

خانه شیشه ای با مساحتی در حدود 4×5 متر و فضایی به ارتفاع حدود 5 متر بر این اساس تزئین شده است.زمین باید با کاشی های ضد لغزش چسبانده شود و حداقل 200 میلی متر بتن در زیر زمین وجود دارد که برای ثابت کردن قاب اسپری با پیچ های انبساط استفاده می شود.

راخندق زهکشی زمیناست200 میلی مترعرض و 100 میلی متر عمقلبه سینک حدود 200 میلی متر از دیواره شیشه ای فاصله دارد.سطح سینک ازفولاد ضد زنگ 19X19MM 304یک جعبه کوچک بسازید و آن را روی سینک قرار دهید، همسطح با زمین.هنگام تزیین سینک باید شیب حدود 5 درجه طراحی کرد تا آب به خروجی آب برود و آب در سینک جمع نشود.الزامات دکوراسیون کاشی کف یکسان است و نباید آب راکد تولید شود.

سیستم فیلتر استخر و سیستم فیلتر کیسه ای

سیستم فیلتراسیون استخر از روش فیلتراسیون دوقطبی استفاده می کند، مرحله اول استخر فاضلاب و مرحله دوم استخر آب تمیز است.عمق استخر فاضلاب 1500 میلی متر و عمق حوضچه آب شفاف 1000 میلی متر است.

راهدفاز این طرح استبرای رسوب آلاینده ها و لجندر استخر.مساحت استخر فاضلاب 1×1 متر عمق و 1.5 متر عمق دارد و در پشتسمت راست دوش بارانعمق استخر آب تمیز 1×1 متر و عمق 1 متر است و در جلوی سمت راست حمام باران قرار دارد.

به منظور. واسه اینکه. برای اینکهکاهش احتمال انسداد نازل، فیلتر کیسه ای اضافه شده است.خروجی آب مخزن فولاد ضد زنگ 100 تن در ساعت و پیشرفت فیلتراسیون 100 UM است.دستگاه فیلتر چند سطحی فقط برای اطمینان از مسدود نشدن اسپری، تأثیری بر زمان تست و بهبود راندمان آزمایش است.

زاویه پاشش آب

الف) زاویه پاشش آب: موازی با نمونه (فاصله 500 میلی متر)

ب) زاویه ستون آب نازل: زاویه مخروط 35 درجه تا 40 درجه

ج) قفسه اسپری آب: نه زاویه قابل تنظیم (0-20 درجه) صفحه، جلو، عقب، چپ، راست، راست جلو، چپ جلو، راست عقب، عقب چپ.

د) اندازه قاب اسپری آب: 1.8X1.2 متر ارتفاع 120 میلی متر

ه) مساحت پاشش آب: 2.2X1.7 متر

سه نازل (باران خفیف، باران متوسط، باران شدید)

الف) فاصله بین نازل باران و دستگاه را می توان با حرکت تنظیم کرد

ب) محدوده قابل تنظیم زاویه نازل: 0 تا 30 درجه

ج) سه قطر نازل: باران سبک Φ2.5 میلی متر مه، باران متوسط: ¢ 1 میلی متر سوراخ مستقیم، باران شدید ¢ 2 میلی متر سوراخ مستقیم.فاصله نازل باران سبک 400x400 میلی متر، فاصله نازل باران متوسط ​​و باران شدید: 100x100 میلی متر

د) فشار تزریق: ≥80-150kPa

ه) سطح نویز: ≤80dB
