ESA ESA Electro Magnetic Compatibility

ESA ESA Electro Magnetic Compatibility

نام تجاری:	Sinuo
شماره مدل:	SN661-EVESA
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	1 ست / ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

نمونه تست:

قطعات خودرو

اتاق آنکوئیک:

9.2 * 6.2 * 6.2 متر

اتاق کنترل:

3.0 * 3.0 * 3.0 متر

اتاق تقویت کننده:

2.0 * 3.0 * 3.0 متر

انتشار رسانایی:

150kHz-30MHz

انتشار تشعشعی:

30 مگاهرتز - 6 گیگاهرتز

محیط آزمایش انتشار هدایت:

اتاق محافظ

محیط تست انتشار تشعشعی:

اتاق محافظ

جزئیات بسته بندی:

دیگر

قابلیت ارائه:

1 ست / ماه

برجسته کردن:

محفظه تست EMI emc

محفظه تست emc EMS

محفظه تست emi EMS

توضیحات محصول

راه حل تست EMC برای تجهیزات تست خودروی الکتریکی ESA خودرو

استانداردها و بندهای منطبق

UN ECE R10 "مقررات یکسان در مورد تایید وسایل نقلیه با توجه به سازگاری الکترومغناطیسی"

EN 55025/CISPR 25 "وسایل نقلیه، قایق‌ها و موتورهای احتراق داخلی - ویژگی‌های اختلال رادیویی - محدودیت‌ها و روش‌های اندازه‌گیری برای حفاظت از گیرنده‌های داخل هواپیما"
CISPR 12 "وسایل نقلیه، قایق ها و موتورهای احتراق داخلی - ویژگی های اختلال رادیویی - محدودیت ها و روش های اندازه گیری برای حفاظت از گیرنده های خارج از برد"
ISO 11452 "وسایل نقلیه جاده ای - روش های آزمایش اجزای غبار الکتریکی ناشی از انرژی الکترومغناطیسی تابش شده باریک"
ISO 10605 "وسایل نقلیه جاده ای - روش های آزمایش برای اختلالات الکتریکی ناشی از تخلیه الکترواستاتیک"
SAE J1113 "روش و محدودیت های اندازه گیری سازگاری الکترومغناطیسی برای اجزای خودرو (به استثنای هواپیما) (60 هرتز تا 18 گیگاهرتز)"
EN 50498 "سازگاری الکترومغناطیسی (EMC) - استاندارد خانواده محصول برای تجهیزات الکترونیکی پس از فروش در وسایل نقلیه"

EN301489-1: "استاندارد سازگاری الکترومغناطیسی (EMC) برای تجهیزات و خدمات رادیویی؛ بخش 1: الزامات فنی مشترک"
EN55032: "سازگاری الکترومغناطیسی تجهیزات چند رسانه ای - الزامات انتشار"
IEC 61000-3-2: "محدودیت های سازگاری الکترومغناطیسی برای انتشار جریان هارمونیک (جریان ورودی تجهیزات ≤16A)"
IEC 61000-3-3: "سازگاری الکترومغناطیسی تغییرات ولتاژ تولید شده با جریان نامی ≤16A و دسترسی بدون قید و شرط دستگاه در سیستم منبع تغذیه عمومی ولتاژ پایین، نوسانات ولتاژ و محدودیت های فلیکر را محدود می کند."

......

بررسی اجمالی سیستم

کل سیستم تست شامل پروژه تست EMI و پروژه تست EMS است که به شرح زیر است:

پروژه تست EMI

موارد تست	محتوای تست	سایت تست
انتشار هدایت	150kHz-30MHz، QP / AV	اتاق محافظ
انتشار تشعشعی	30 مگاهرتز-6 گیگاهرتز، QP / AV	اتاق محافظ
انتشار جریان هارمونیک	طبق IEC61000-3-2	آزمایشگاه معمولی
نوسانات ولتاژ و سوسو زدن	طبق IEC61000-3-3	آزمایشگاه معمولی

پروژه تست EMS

موارد تست	محتوای تست	سایت تست
تست ESD	طبق IEC61000-4-2	آزمایشگاه معمولی
تست EFT	طبق IEC61000-4-4	آزمایشگاه معمولی
مصونیت RF انجام داد	طبق IEC61000-4-6	اتاق محافظ
تست ایمنی تشعشع RF	طبق IEC61000-4-3	محفظه - اتاق
تست افزایش ایمنی	طبق IEC61000-4-5	آزمایشگاه معمولی
افت ولتاژ، وقفه های کوتاه و ایمنی تغییرات ولتاژ	طبق IEC61000-4-11	آزمایشگاه معمولی
تست ISO 7637 پروژه تست الکترونیک خودرو (برای قطعات خودرو)	طبق استاندارد ISO 7637 پالس های 1، 2a، 2b، 3a، 3b و 4	آزمایشگاه معمولی

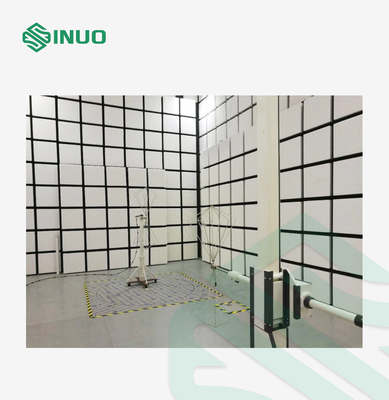

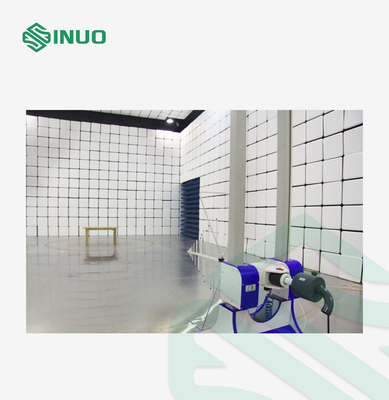

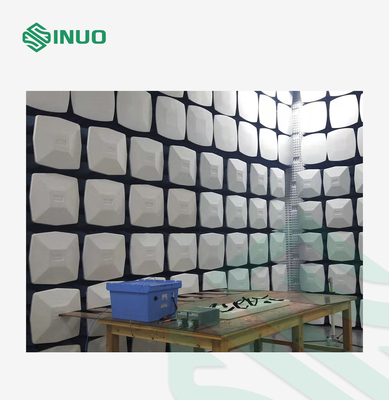

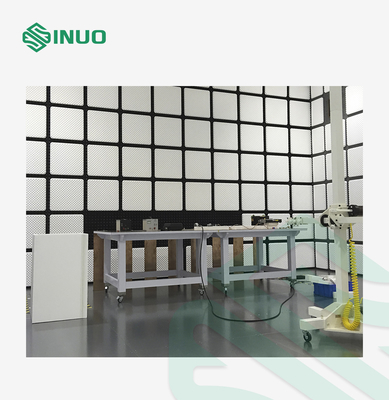

این سیستم شامل یک SAC، یک اتاق کنترل و یک اتاق تقویت کننده است:

نه	مورد	مشخصات (اندازه بیرونی)	تعداد
1	محفظه انکوئیک	9.2 × 6.2 × 6.2 متر (طول × عرض × ارتفاع) (تنظیم با توجه به ساختار ساختمان، هزینه متفاوت خواهد بود)	1
2	اتاق کنترل	3.0 × 3.0 × 3.0 متر (طول × عرض × ارتفاع) (تنظیم با توجه به ساختار ساختمان، هزینه متفاوت خواهد بود)	1
3	اتاق تقویت کننده	2.0 × 3.0 × 3.0 متر (طول × عرض × ارتفاع) (تنظیم با توجه به ساختار ساختمان، هزینه متفاوت خواهد بود)	1

جزئیات

ESA ESA Electro Magnetic Compatibility 0
