تجهیزات آزمایش وسایل نقلیه الکتریکی اتاق آزمایش گرد و غبار بزرگ برای قطعات یدکی خودرو

اتاق غبار بزرگ برایخودروهای الکتریکیقطعات یدکی

مرور سیستم

اتاق گرد و غبار بزرگ برای آزمایش قابلیت مقاومت قطعات مهر و موم و محفظه در برابر شن و غبار محصولات الکتریکی و الکترونیکی، قطعات جایگزین و مهر و موم خودرو و موتورسیکلت مناسب است.اینورتر ESS و غیرهبه منظور شناسایی استفاده، ذخیره سازی، عملکرد حمل و نقل از محصولات الکتریکی و الکترونیکی، قطعات جانبی خودرو و موتورسیکلت و مهر و موم تحت محیط شن و غبار.

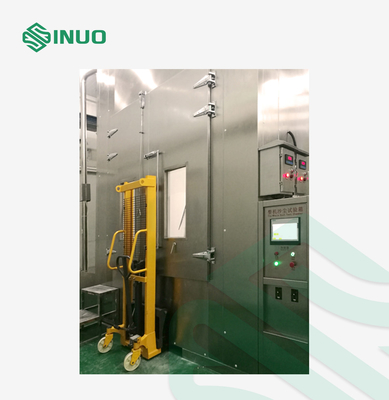

تجهیزات آزمایش از سیستم کنترل PLC هوشمند و انسانی استفاده می کند ، قسمت داخلی تجهیزات آزمایش از فولاد ضد زنگ SUS304 با کیفیت بالا ساخته شده است ، بدن اتاق از فولاد ضد زنگ ساخته شده است.و اون پنجره ي بزرگي هم داره که ازش مي تونيم نگاه کنيم-مراقبت امنيتي خوبه

اتاق آزمایش شن و غبار مطابق با IEC60529 شکل 2 طراحی و ساخته شده است و توسط بسیاری از استانداردها مانند IEC 61851 ، IEC 62196 ، IEC 62752 و غیره مورد نیاز است.

پارامترهای فنی

1ساختار تجهیزات و فنی:

اندازه اتاق داخلی (ملی متر): 2500×4500×3500 (عمق × عرض × ارتفاع)
اندازه بیرونی (ملی متر): 3700×5200×4700 (عمق × عرض × ارتفاع)

دروازه: 2800mm × 2000mm، درب دوگانه باز (با پنجره مشاهده در هر درب). یک ریل برای حمل نمونه وجود دارد و می تواند 3 تن از نمونه را تحمل کند.
اندازه درب تک (ملی متر): 1000X2800

محدوده دمایی: RT+10°C ∼60°C (سیستم گرمایش و پخت خاک)

محدوده رطوبت: ≤85%RH

سرعت جریان هوا: حداکثر 2 متر در ثانیه

غلظت گرد و غبار: 2~4kg/m3

مشخصات گرد و غبار: خشک کردن پودر تالک که می تواند از طریق سوراخ مربع با سیب 75um و سیم قطر 50um عبور کند

زمان لرزش گرد و غبار: 1S-999H قابل تنظیم

زمان پخش گرد و غبار: 1S-999H قابل تنظیم

تخلیه رطوبت گرد و غبار: تخلیه رطوبت گرمایش الکتریکی

تفاوت فشار محصول آزمایش شده: A: 1.98KPa زیر فشار جوی یا B: هیچ تفاوت فشار

مجهز به یک سیستم اندازه گیری پمپاژ و نمایش برای آزمایش زیربارومتریک

حالت کار: حالت برنامه، حالت ارزش ثابت

سیستم کنترل: صفحه لمسی LCD بزرگ

ذخیره و چاپ داده ها

سوراخ سرب: φ100 mm؛ با پلاگین مهر و موم

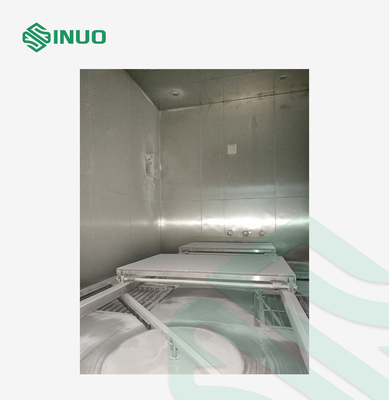

پوشش اتاق: با استفاده از فولاد ضد زنگ آینه وارداتی sus304

بدن اتاق از فولاد ضد زنگ ساخته شده

حفاظت از ایمنی: آلارم بیش از حد فان، از دست دادن قدرت فاز، حفاظت از توالی فاز؛ خاموش شدن خودکار و قطع منبع برق در صورت تصادف

هنگامی که هیچ بار وجود ندارد، باید یک سیستم تشخیص دمای و رطوبت با عملکرد نمایش وجود داشته باشد.

2پودر تالک باید از طریق یک شبکه فلزی فیلتر شود.قطر سیم 50μm و اندازه میش 75μm است. مقدار پودر تالک 2kg در هر متر مکعب اتاق آزمایش است و تعداد استفاده ها نباید بیش از 20 بار باشد.سیستم قادر به حفظ تراکم یکنواخت گرد و غبار معلق در اتاق آزمایش است.

3. پوسته مورد آزمایش در اتاق آزمایش قرار داده می شود.فشار در پوسته باید توسط پمپ خلاء زیر فشار جو نگه داشته شود.فشار هوا در اتاق آزمایش همچنین می تواند تغییر کند تا تغییرات دوره ای فشار در اتاق آزمایش حاصل شود.

4هدف از آزمایش استفاده از تفاوت فشار برای جذب هوا در اتاق به تجهیزات است.حجم پمپاژ 80 برابر حجم پوسته DUT است و سرعت پمپاژ بیش از 60 برابر حجم پوسته در ساعت نیست..

5ابزار دارای یک دستگاه توقف اضطراری برای اطمینان از ایمنی در صورت آزمایش غیر طبیعی است.

6.پوش (در) اتاق آزمایش مهر و موم به طور قابل اعتماد مهر و موم می شود. دیواره داخلی اتاق آزمایش از مواد رسانا ساخته شده و برای جلوگیری از تجمع برق ثابت به زمین کشیده شده است.

7سیستم دارای عملکرد بازیابی گرد و غبار و درمان پس از آزمایش است.
