تجهیزات تست ایمنی الکتریکی شارژ سریع آهسته EVSE باتری برق REESS

تجهیزات تست ایمنی الکتریکی شارژ سریع آهسته EVSE باتری برق REESS

نام تجاری:	Sinuo
شماره مدل:	SNE6808C
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	10 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

تست تساوی پتانسیل:

آره

تست مقاومت عایق:

آره

تست تحمل ولتاژ:

آره

تست جریان نشتی:

آره

عملکرد شارژ آهسته:

آره

عملکرد شارژ سریع:

آره

تست عایق بسته باتری:

آره

تست عایق کل خودرو:

آره

جزئیات بسته بندی:

کیس تخته سه لا

قابلیت ارائه:

10 ست در ماه

برجسته کردن:

تجهیزات تست ایمنی الکتریکی EVSE

تجهیزات تست ایمنی الکتریکی evse

تجهیزات تست شارژ خودرو الکتریکی

توضیحات محصول

تجهیزات تست ایمنی الکتریکی خودروهای الکتریکی با شارژ آهسته و سریع

بررسی اجمالی تجهیزات

این سیستم جامع تست ایمنی الکتریکی برای کل خودروی الکتریکی شامل محتویات تست زیر است:

1. تست وسیله نقلیه

2. تست اجزا

3. یکسان سازی پتانسیل

4. برق باتری REESS

تست وسیله نقلیه:

1. پورت شارژ سریع: ولتاژ مقاومت DC، مقاومت عایق، اتصال به زمین DC (تعادل پتانسیل)، عملکرد شارژ سریع، مقاومت عایق کل خودرو، تأیید تست عایق

2. پورت شارژ آهسته: ولتاژ مقاومت AC، مقاومت عایق، زمین AC، جریان نشتی، عملکرد شارژ آهسته

تست اجزاء:
مقاومت AC در برابر ولتاژ، مقاومت عایق

یکسان سازی پتانسیل:

1. مقاومت بین نقطه زمین منفی باتری و پوسته PEU

2. مقاومت بین نقطه زمین منفی باتری و محفظه موتور محرک

3. مقاومت بین نقطه زمین منفی باتری و پوسته شارژر

4. مقاومت بین نقطه زمین منفی باتری و PTC

5. مقاومت بین نقطه زمین منفی باتری و محفظه کمپرسور تهویه مطبوع

6. مقاومت بین نقطه اتصال زمین منفی باتری و محفظه موتور فرمان

7. مقاومت بین نقطه زمین منفی باتری و محفظه پمپ هوا

8. مقاومت بین نقطه زمین منفی باتری و پیچ بست درپوش باتری

باتری برق PEESS:
با اندازه گیری مقدار ولتاژ، مقاومت استاندارد مشخص می شود و عایق بسته باتری طبق فرمول GT/18384.1-2015 محاسبه می شود.
تستر استاندارد شناخته شده برای تست در سیستم تست ساخته شده است و سیم کشی های آزمایشی در کل فرآیند تست در داخل سیستم تست است و سوئیچینگ اتوماتیک بدون تغییر سیم کشی دستی تکمیل می شود.

پارامترهای فنی

یکسان سازی پتانسیل
روش تست / ولتاژ خروجی بدون بار	سیستم چهار سیمه
ولتاژ خروجی بدون بار	<12 ولت
محدوده تنظیم جریان خروجی	DC: 1.00 ~ 32.00A، خروجی جریان ثابت به طور مداوم قابل تنظیم
وضوح جریان خروجی	0.01A
دقت جریان خروجی	1.00 ~ 9.99A: ± (1٪ از تنظیم + 0.20A)
دقت جریان خروجی	10.00 ~ 32.00A: ± (1٪ از تنظیمات)
محدوده تنظیم مقاومت زمین	حد بالایی: 0~630.0mΩ؛
محدوده تنظیم مقاومت زمین	حد پایین: 0~630.0mΩ.0=خاموش
محدوده اندازه گیری مقاومت زمین	جریان خروجی 1.00A≤10.00A، 0.0~600.0mΩ
	جریان خروجی 10.00A≤20.00A، 0.0~300.0mΩ
	جریان خروجی 20.00A≤32.00A، 0.0~200.0mΩ
رزولوشن اندازه گیری مقاومت زمین	0.1 mΩ/1 mΩ
محدوده اندازه گیری ولتاژ زمین	0 تا 10 ولت
وضوح اندازه گیری ولتاژ زمین	0.001 ولت
مقاومت تا صفر	0.0 تا 100.0 mΩ
دقت اندازه گیری ولتاژ زمین	± (1٪ از خواندن + 3 mΩ)
محدوده تنظیم زمان تست	0.0، 0.1 ~ 999.9s 0.0 = خروجی پیوسته
وضوح تنظیم زمان تست	0.1S
دقت محدوده تنظیم زمان را تست کنید	± (1٪ از تنظیمات + 0.05 ثانیه)

تست مقاومت عایق
جریان بار خروجی نامی	10 VA (1000 ولت / 10 میلی آمپر) 10 میلی آمپر
ریپل ولتاژ خروجی	بار مقاومتی، 1000 ولت / 1 میلی آمپر، <5٪
محدوده تنظیم ولتاژ خروجی	DC: 100 ~ 1000 ولت قابل تنظیم مداوم
وضوح تنظیم ولتاژ خروجی	1 ولت
دقت تنظیم ولتاژ خروجی	± (1٪ تنظیم + 3 ولت)
محدوده تنظیم مقاومت عایق	حد بالایی: 0.0001~10GΩ؛∞ = بدون قضاوت حد بالا و پایین
محدوده تنظیم مقاومت عایق	حد پایین: 0.0001~10GΩ؛
محدوده اندازه گیری مقاومت عایق	100~499V: 0.1MΩ~1000MΩ
محدوده اندازه گیری مقاومت عایق	500V~1000V: 1.5MΩ~10000MΩ
وضوح اندازه گیری مقاومت عایق	0.01 MΩ/0.1 MΩ/1 MΩ
جبران مقاومت	> 30MΩ
محدوده اندازه گیری مقاومت عایق	0.05~99.99~999.9~3000MΩ
دقت اندازه گیری مقاومت عایق	100 ~ 499 ولت: <100 MΩ: ± (5٪ از خواندن + 0.5 MΩ) 100 MΩ~1000 MΩ: ± (10٪ از خواندن + 5 MΩ)
دقت اندازه گیری مقاومت عایق	500 ~ 1000 ولت: 1.5 MΩ ~ 100 MΩ: ± (2٪ از خواندن + 0.2 MΩ) 100 MΩ~1999 MΩ: ± (5٪ از خواندن + 2 MΩ) 2000 MΩ~10000 MΩ: ± (10٪ از خواندن + 5 MΩ)
	1000 MΩ ~ 3000 MΩ: ± (5٪ از خواندن + 2 دیجیتال)
محدوده تنظیم زمان تاخیر	0.5 ~ 999.9 ثانیه
محدوده تنظیم زمان تست	0.0، 0.1 ~ 999.9 ثانیه، 0.0 = خروجی پیوسته
وضوح زمان تست	0.1S
دقت تنظیم زمان را تست کنید	± (1٪ از تنظیمات + 0.05 ثانیه)

ولتاژ مقاومت AC
مقاومت در برابر نوع تست ولتاژ	تست ولتاژ مقاومت در برابر سرما
بار خروجی نامی	200VA (AC: 5000V/40mA)
نرخ تنظیم ولتاژ خروجی	<2% (بدون بار تا بار کامل)
محدوده تنظیم ولتاژ خروجی	AC: 100-5000 ولت؛ 50 هرتز / 60 هرتز
وضوح ولتاژ خروجی	1 ولت
دقت ولتاژ خروجی	± (1٪ مقدار تنظیم + 3 ولت)
محدوده اندازه گیری جریان خرابی	0.050~9.999~40.00mA
محدوده تنظیم جریان خرابی	حد بالایی: 0.000-9.999-40.00mA
محدوده تنظیم جریان خرابی	حد پایین: 0.000-9.999- -40.00mA 0.000=بستن
وضوح اندازه گیری جریان شکست	0.001mA/0.01mA
جریان صفر	0.000-2.000 میلی آمپر
دقت اندازه گیری جریان شکست	± (1٪ از مقدار خواندن + 0.005 میلی آمپر)
افزایش زمان / کاهش سرعت	0.0-999.9s
محدوده تنظیم زمان تست	0.0، 0.1-999.9S 0,0 = خروجی پیوسته
وضوح زمان تست	0.1S
دقت تنظیم زمان را تست کنید	± (0.1٪ مقدار تنظیم + 0.05s)
تشخیص قوس	1-9 دنده (9 بیشترین حساسیت است)

ولتاژ مقاومت DC
مقاومت در برابر نوع تست ولتاژ	تست ولتاژ مقاومت در برابر سرما
محدوده تنظیم ولتاژ خروجی	DC: 100-6000 ولت
وضوح ولتاژ خروجی	1 ولت
دقت ولتاژ خروجی	± (1٪ مقدار تنظیم + 5 ولت)
محدوده تنظیم جریان خرابی	حد بالایی: 0.000-10.00 میلی آمپر؛ حد پایین: 0.000-10.00 میلی آمپر، 0 = خاموش
محدوده اندازه گیری جریان شکست	0.010-10.00 میلی آمپر
وضوح اندازه گیری جریان شکست	0.001mA/0.01mA
جریان صفر	0-2000 میلی آمپر
دقت اندازه گیری جریان شکست	± (1٪ مقدار خواندن + 5 عدد دیجیتال)
افزایش زمان / کاهش سرعت	0.0-999.9s
محدوده تنظیم زمان تست	0.0-999.9S 0.0 = خروجی پیوسته
وضوح زمان تست	0.1S
دقت تنظیم زمان را تست کنید	± (0.1٪ مقدار تنظیم + 0.05s)
تشخیص قوس	1-9 دنده (9 بیشترین حساسیت است)

جریان نشتی
محدوده توان بار نامی	با قدرت ترانسفورماتور ایزوله / منبع تغذیه فرکانس متغیر داخلی تعیین می شود
تنظیم نوع نشتی	تک فاز: نشت استاتیک، نشت پویا
نسبت ولتاژ خروجی	1.10 برابر ولتاژ ورودی (خروجی توسط ترانسفورماتور ایزوله) / ولتاژ خودسرانه تنظیم شده (خروجی توسط منبع تغذیه فرکانس متغیر)
محدوده تنظیم ولتاژ خروجی	AC: 0.0-300.0 ولت
محدوده اندازه گیری تنظیم ولتاژ خروجی	AC: 5.0-300.0V
وضوح اندازه گیری ولتاژ خروجی	0.1 ولت
دقت اندازه گیری ولتاژ خروجی	± (1.5٪ مقدار خواندن + 3 ولت)
امپدانس جریان نشتی
محدوده تنظیم جریان نشتی	حد بالایی: 0.000-5.000 میلی آمپر؛ حد پایین: 0.000-5.000 میلی آمپر 0000=تخفیف
محدوده اندازه گیری جریان نشتی	محدوده آزمایش فعلی 0.050-5.000 میلی آمپر است
وضوح اندازه گیری جریان نشتی	0.001 میلی آمپر
جریان صفر	0.000-2.000 میلی آمپر
دقت اندازه گیری جریان نشتی	± (1.5٪ از مقدار خواندن + 0.005 میلی آمپر)
محدوده تنظیم زمان تست	0.0، 0.5-999.9S 0.0 = خروجی پیوسته
وضوح زمان تست	0.1S
دقت تنظیم زمان را تست کنید	± (0.1٪ مقدار تنظیم + 0.05s)

عملکرد شارژ آهسته
محدوده تنظیم ولتاژ خروجی	AC: 0.0-300.0 ولت
محدوده اندازه گیری ولتاژ خروجی	AC: 5.0 ~ 300.0 ولت
وضوح ولتاژ خروجی	0.1 ولت
دقت اندازه گیری ولتاژ خروجی	± (0.25٪ مقدار خواندن + 0.25٪ محدوده اندازه گیری)
محدوده تنظیم جریان شارژ	6.000-63.00A (یعنی حد بالای جریان) توجه: حد پایین جریان قابل تنظیم نیست، روی 0 ثابت است
اندازه گیری محدوده تنظیم جریان	حد بالا و پایین: 0.000-9.999-75.00A
محدوده اندازه گیری فعلی	0.050~9.999~75.00A
وضوح اندازه گیری فعلی	0.001A/0.01A
دقت اندازه گیری جریان	± (0.25٪ مقدار خواندن + 0.25٪ محدوده اندازه گیری)
محدوده اندازه گیری ضریب توان	0.100 تا 1.000
قدرت تفکیک اندازه گیری ضریب قدرت	0.001
محدوده تنظیم حد بالایی ضریب توان	0.000 ~ 1.000
محدوده تنظیم حد پایین ضریب توان	0.000 ~ 1.000
دقت اندازه گیری فاکتور قدرت	± (0.5٪ مقدار خواندن + 0.01)
زمان تاخیر	0.2 ~ 999.9S
محدوده تنظیم زمان تست	0.0، 0.1-999.9S 0.0 = خروجی پیوسته
وضوح زمان تست	0.1S
دقت زمان تست	± (0.1٪ از مقدار تنظیم + 0.05 ثانیه)

تست شارژ آهسته ولتاژ پایین
محدوده توان بار نامی	با قدرت ترانسفورماتور ایزوله / منبع تغذیه فرکانس متغیر داخلی تعیین می شود
نسبت ولتاژ خروجی	0.85 برابر ولتاژ ورودی (خروجی توسط ترانسفورماتور ایزوله) / ولتاژ خودسرانه تنظیم شده (خروجی توسط منبع تغذیه فرکانس متغیر)
محدوده تنظیم ولتاژ خروجی	AC: 0.0-300.0 ولت
محدوده اندازه گیری ولتاژ خروجی	AC: 5.0 ~ 300.0 ولت
وضوح ولتاژ خروجی	0.1 ولت
دقت اندازه گیری ولتاژ خروجی	± (0.25٪ مقدار خواندن + 0.25٪ محدوده اندازه گیری)
محدوده تنظیم جریان شارژ	6.000-63.00A (یعنی حد بالای جریان) توجه: حد پایین جریان قابل تنظیم نیست، روی 0 ثابت است
زمان تاخیر	0.2 ~ 999.9S
محدوده تنظیم زمان تست	0.0، 0.1-999.9S 0.0 = خروجی پیوسته
وضوح زمان تست	0.1S
دقت زمان تست	± (0.1٪ از مقدار تنظیم + 0.05 ثانیه)

افastعملکرد شارژ
اندازه گیری جامع ولتاژ خروجی شارژ	DC: 200.0-500.0 ولت
اندازه گیری جامع جریان خروجی شارژ	≤50A
وضوح شارژ	0.01 کیلووات ساعت
SOC	0~100%
محدوده تنظیم دمای دوشاخه	0 ~ 100 درجه سانتیگراد
وضوح دمای دوشاخه	1 درجه سانتی گراد
محدوده اندازه گیری دمای باتری	0 ~ 150 درجه سانتیگراد
محدوده تنظیم زمان تست	0.0، 0.1-999.9 دقیقه 0.0 = خروجی پیوسته
وضوح زمان تست	0.1 دقیقه
دقت زمان تست	± (0.1٪ از مقدار تنظیم + 0.05 دقیقه)

بپک attery /تست عایق کل خودرو
محدوده تنظیم مقاومت عایق	حد بالایی 0.00-100.0MΩ 0=بستن، حد پایین 0.00- 100 00MΩ
محدوده اندازه گیری مقاومت عایق	0.20-100.00MΩ
وضوح اندازه گیری مقاومت عایق	0.01 MΩ
دقت اندازه گیری مقاومت عایق	± (5٪ مقدار خواندن + 0.03٪ محدوده اندازه گیری)
محدوده تنظیم زمان تست	4.0 ~ 999.9S
وضوح زمان تست	0.1S
دقت تنظیم زمان را تست کنید	± (0.1٪ مقدار تنظیم + 0.05s)

سوال ها و جواب ها

س: برای واحد تست خودرو چیست:

پاسخ: کل آزمایش وسیله نقلیه عمدتاً از طریق تفنگ شارژ آهسته و تفنگ شارژ سریع به سوکت شارژ آهسته، سوکت شارژ سریع شارژر و شارژر وسیله نقلیه متصل، باتری برق و سایر بخش‌های رابط انجام می‌شود. تست ایمنی، آیتم های اصلی تست موجود هستند ولتاژ مقاومت DC، مقاومت عایق، مقاومت زمین، جریان نشتی (پورت شارژ آهسته).هدف اصلی تشخیص عملکرد ایمنی سوکت شارژ و رابط قطعه متصل به آن است.خودرو باید در حین تست خاموش شود تا اطمینان حاصل شود که تمام برق و لوازم الکترونیکی خودرو سوئیچ در حالت غیرفعال است.

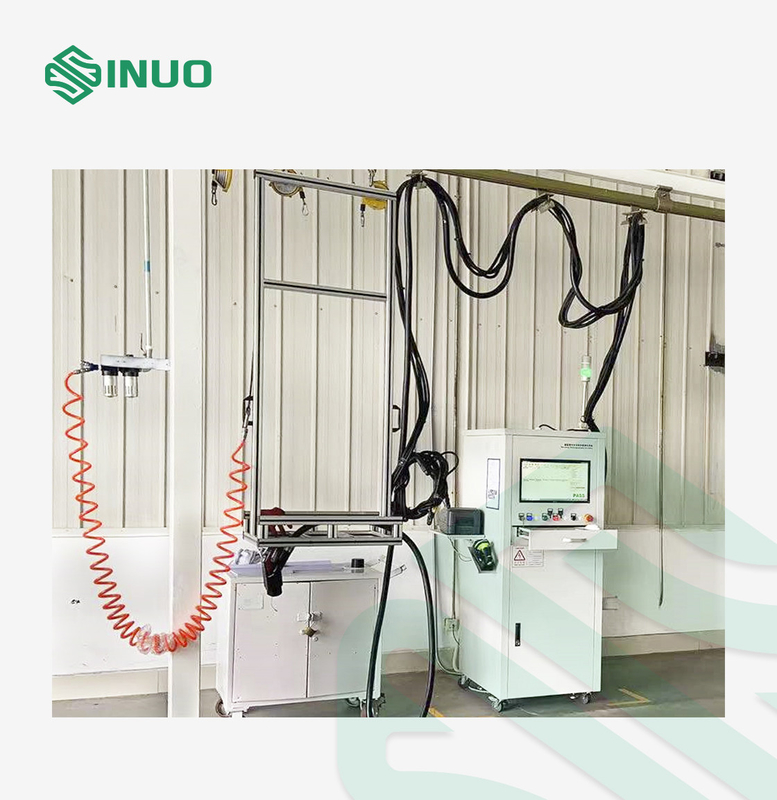

تجهیزات تست ایمنی الکتریکی شارژ سریع آهسته EVSE باتری برق REESS 0

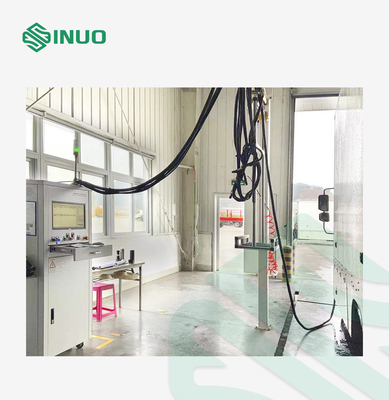

تجهیزات تست ایمنی الکتریکی شارژ سریع آهسته EVSE باتری برق REESS 2

1.تشخیص عملکرد شارژ آهسته

تشخیص عملکرد شارژ آهسته برای تشخیص عملکرد شارژ آهسته وسایل نقلیه انرژی جدید است.تستر خودروهای انرژی جدید را از طریق رابط شارژ آهسته شارژ می کند تا وضعیت شارژ خودرو را تشخیص دهد، از جمله تأیید اتصال در حین شارژ AC، آماده شدن شارژ، فاز شروع و شارژ، پایان شارژ عادی، تغییر چرخه کار PWM و آزمایش جریان.

با توجه به عملکرد تأیید اتصال شارژ، چک کننده امنیتی عملکرد تأیید اتصال بین تفنگ شارژ و سوکت شارژ مورد آزمایش ولتاژ بالا را نیز اضافه می کند.هنگامی که تفنگ شارژ به سوکت تست خودرو وصل می‌شود، بررسی‌کننده امنیتی ابتدا عادی بودن اتصال را تأیید می‌کند.تشخیص فشار بالا

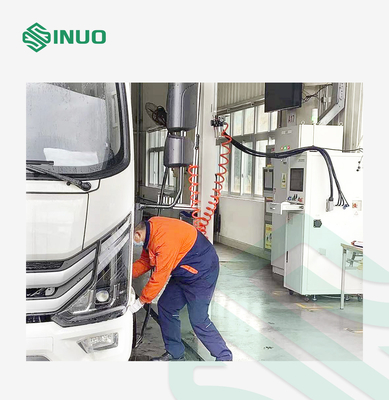

تجهیزات تست ایمنی الکتریکی شارژ سریع آهسته EVSE باتری برق REESS 3

رابط تست نرم افزار کامپیوتر بالایی

2.تست عملکرد شارژ سریع

تست عملکرد شارژ سریع برای تشخیص عملکرد شارژ سریع خودروهای انرژی جدید است.تستر خودروهای انرژی جدید را از طریق رابط شارژ سریع شارژ می کند تا وضعیت شارژ خودرو را تشخیص دهد، از جمله مرحله خود چک، مرحله آماده شارژ و مرحله شارژ در طول فرآیند شارژ DC.، پایان شارژ عادی، تشخیص بیدرنگ پارامترهای شارژ (شامل ولتاژ، جریان، ظرفیت شارژ، SOC، تغییرات دمای باتری و غیره) از طریق ارتباط CAN و سایر آزمایشات.

تجهیزات تست ایمنی الکتریکی شارژ سریع آهسته EVSE باتری برق REESS 4
