DIN 75220 تجهیزات تست وسایل نقلیه الکتریکی طیف شبیه سازی خورشیدی سیستم تست تابش

سیستم آزمایش تشعشع شبیه‌سازی خورشیدی با طیف کامل خودروی الکتریکی

استانداردها و بندهای منطبق

ISO 12097-2: "وسایل نقلیه جاده ای - اجزای کیسه هوا - قسمت 2: تست ماژول های کیسه هوا"

DIN 75220: "اجزای قدیمی خودرو در واحدهای شبیه سازی خورشیدی"

MIL-STD 810 ملاحظات مهندسی محیط زیست و آزمایشات آزمایشگاهی

IEC 60904-9 "دستگاه های فتوولتائیک خارج شده - قسمت 9: الزامات عملکرد شبیه ساز خورشیدی"

IEC60068-2-5 "تست محیطی-بخش 2-5: تست SA: تابش خورشیدی شبیه سازی شده در سطح زمین و راهنمایی برای آزمایش تابش خورشیدی"

بررسی اجمالی تجهیزات

این سیستم تست از منبع تغذیه کنترل هوشمند، طراحی بهینه محفظه لامپ بازتابنده، لامپ متال هالید Osram 2000W/4000W، کابینت، روشنایی سنج و غیره تشکیل شده است که می تواند محیط نور خورشید را در شرایط مختلف به خوبی شبیه سازی کند.

با جفت شدن با عوامل محیطی مانند دما، رطوبت، بارندگی و بارش برف، می توان از آن برای ارزیابی تاثیر تابش مستقیم خورشید بر نمونه آزمایشی (حرارتی، مکانیکی، شیمیایی، الکتریکی و غیره) استفاده کرد و همچنین می توان آن را ارزیابی کرد. برای آشکار کردن تعامل بین مواد مختلف در جزء استفاده می شود.سیستم تابش خورشیدی شبیه سازی شده را می توان به تنهایی برای آزمایش الکترونیک، مواد و نمونه های با حجم کم استفاده کرد.چندین سیستم را می‌توان از طریق طراحی و چیدمان حرفه‌ای در یک آرایه نور ترکیب کرد که می‌تواند در آزمایش‌های اتومبیل، کامیون، ماژول‌های فتوولتائیک، قطارها و هواپیماها استفاده شود.

پارامترهای فنی

ساختار سیستم

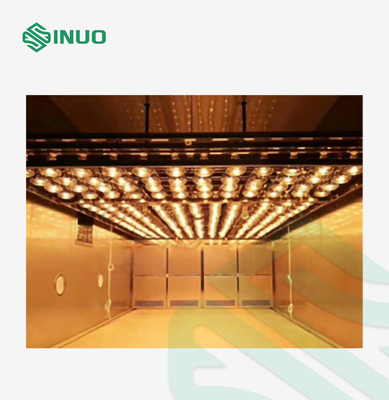

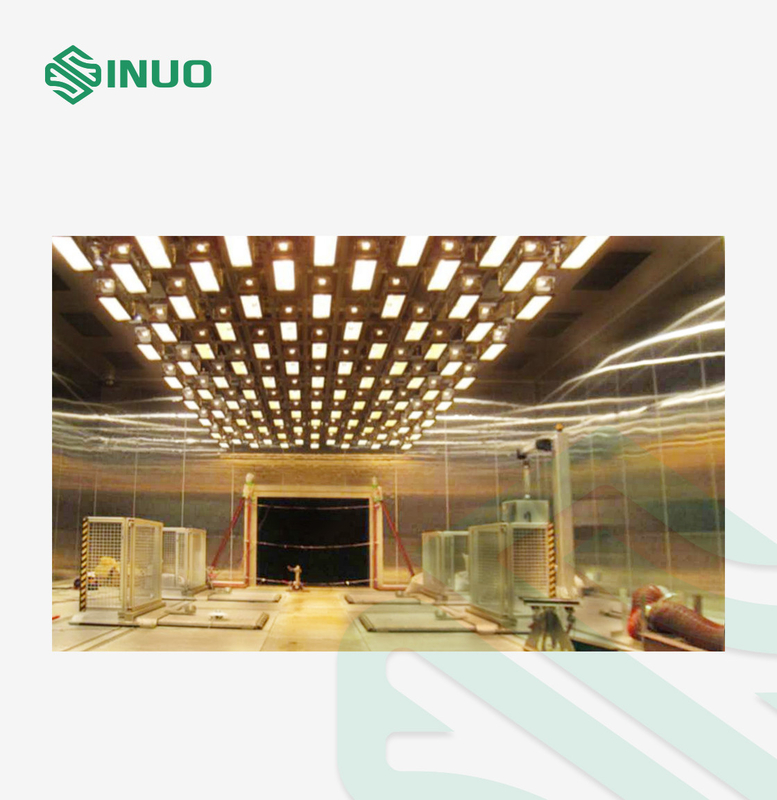

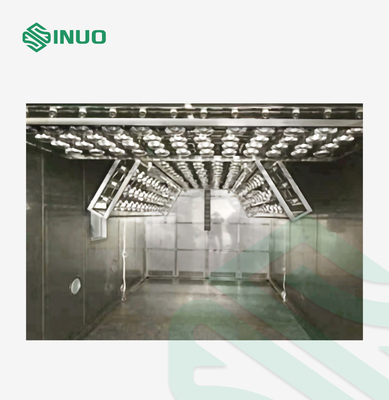

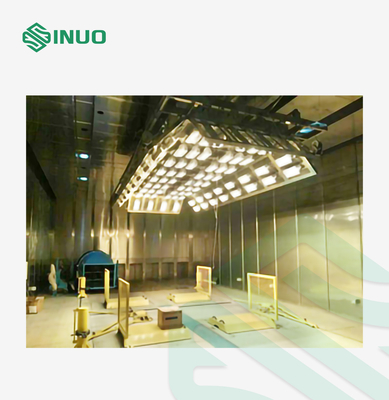

این سیستم از مجموع 21 واحد شبیه سازی نور خورشید (3×7) تشکیل شده است و هر واحد شبیه سازی نور خورشید دارای قدرت یکسانی است که به طور مساوی 4 کیلو وات است.توزیع خاص به شرح زیر است:

اندازه فضای محفظه در شکل 6.5 × 2.5 متر (طول × عرض) است و هر جعبه کوچک یک واحد شبیه سازی نور خورشید است.فاصله در جهت طول 1 متر، فاصله در جهت عرض 1.25 متر و ارتفاع سطح مرجع تابش 1500 میلی متر ± 500 میلی متر است.

خط مرکزی طولی دستگاه شبیه سازی نور خورشید باید با خط مرکزی دینامومتر شاسی در جهت عمودی منطبق باشد و موقعیت کلی نصب بالای ناحیه گودال دینامومتر شاسی باشد.

ساختار سیستم

واحد شبیه سازی نور خورشید از محفظه لامپ، لامپ متال هالید و منبع تغذیه هوشمند تشکیل شده است.منبع تغذیه هوشمند در خارج از محفظه آزمایش قرار می گیرد و لامپ های متال هالید در محفظه لامپ نصب می شوند و با توجه به ناحیه تابش مورد نیاز در محفظه آزمایش چیده می شوند.

منبع لامپ

بدنه اصلی منبع لامپ از مواد تخته آلومینا سندبلاست شده است که وزن هر واحد شبیه سازی نور خورشید را کاهش می دهد و در عین حال از شدت منبع لامپ اطمینان می یابد.مواد بازتابنده، ورق آلومینیوم دانه آینه ای وارداتی است، با بازتاب تا 97٪، بازتاب یکنواخت و بدون لکه های نور.با توجه به فرآیند نورد و آبکاری، سختی بالای سطح آینه بازتابنده تضمین می شود و وقوع وضعیتی که به دلیل تمیز کردن و پاک کردن دیرتر بازتاب کاهش می یابد، کاهش می یابد.

سیم پیچ احتراق در منبع تغذیه قرار می گیرد.تمام ساختارها و اجزای موجود در منبع لامپ نصب شده در فضای آزمایشی می توانند طیف گسترده ای از دما و رطوبت را تحمل کنند و مقاومت دما -70℃~+120℃ است که همچنین از بسته ولتاژ بالا در لامپ جلوگیری می کند که طولانی مدت مقاومت در برابر دمای بالا در پوسته مستعد پیری است.

لامپ متال هالید

پیشرفته ترین تکنولوژی لامپ متال هالید را بپذیرید.مدل OSRAM HMI 4000 W/DXS و پارامترهای خاص لامپ متال هالید به شرح زیر است:

پارامترهای الکتریکی	قدرت اسمی	4000 وات
	قدرت لامپ	4000 وات
	ولتاژ استاندارد	200 ولت
	ولتاژ لامپ	200 ولت
	جریان لامپ	24
داده های فوتومتریک	شار نوری اسمی	380000LM
	دمای رنگ	6000 هزار
	شاخص رندر رنگ Ra	90
منحنی طیف خود لامپ متال هالید بسیار نزدیک به طیف خورشیدی است و نور خورشید را می توان پس از تنظیم توسط یک فیلتر سفارشی کاملاً شبیه سازی کرد.منحنی طیف دقیق در سمت راست نشان داده شده است.
