اتاق تست ضد آب ایستگاه شارژ تجهیزات تست IEC 61851 EVSE

اصل تست

سطح حفاظت شمع شارژ به طور کلی به IP54 یا IP65 می رسد و لازم است آزمایش جامع باران روی شمع شارژ انجام شود و آزمایش پاشش آب در تمام سطوح الزامی است.

با این حال، به دلیل اندازه خارجی شمع شارژ (عمدتاً مشکل ارتفاع)، امکان دوش گرفتن کامل آب با استفاده از روش بارانی معمولی لوله چرخشی (حتی اگر بزرگ‌ترین اندازه لوله چرخشی اتخاذ شده باشد) و لوله چرخشی وجود ندارد. دستگاه تست باران منطقه بزرگی را در پایین اشغال می کند و به فضای 4×4×4 متر نیاز دارد.

دلیل فقط یکی از ظاهر است، سوال بزرگتر شارژ شمع شارژ معمولی تا 100 کیلوگرم است، بزرگتر می تواند به 350 کیلوگرم برسد، با استفاده از یاتاقان میز گردان معمولی نمی توان به نیاز دست یافت، بنابراین باید مجموعه ای از مساحت بزرگ، یاتاقان، تغییر شکل را سفارشی کرد. از مرحله جسم، و چرخش با سرعت ثابت را می توان در طول آزمایش به دست آورد.

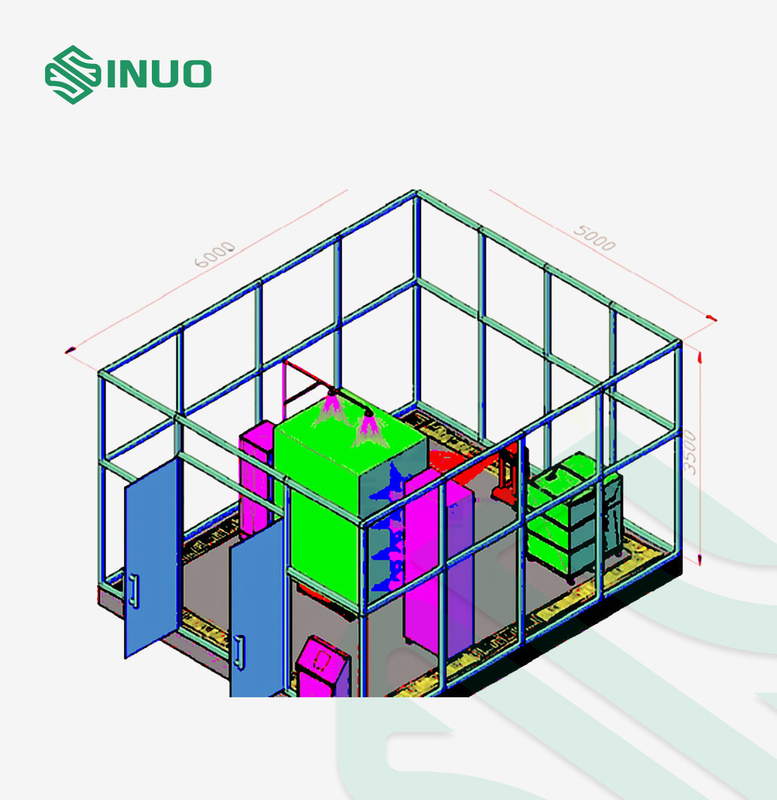

ساختار تجهیزات:

طرح آزمایش باران شمع شارژ عمدتاً از دستگاه باران، دستگاه پاشش آب، سیستم تامین آب، سیستم کنترل و سیستم زهکشی تشکیل شده است.با توجه به الزامات IEC60529-2013 و استاندارد صنعتی شمع شارژ، سیستم دوش IPX4 و دستگاه اسپری کامل IPX5/6 برای ترکیب اتاق آزمایش دوش معرفی شده است.

ویژگی های تجهیزات

1.[کنترل یکپارچه]از طریق سیستم کنترل یکپارچه مرکزی، کنترل IPX4، IPX5، IPX6 سه حالت اسپری.با استفاده از تحقیق و توسعه مستقل رویه های عملیاتی، همه کلیدهای عملکردی به راحتی از طریق صفحه لمسی تنظیم می شوند، رابط تمیز، کارکرد آسان است.

2.[جریان ثابت خودکار]سیستم تامین آب هوشمند از مبدل PID برای تحقق جریان ثابت خودکار استفاده می‌کند، جریان بی‌درنگ را از طریق سنسورهای الکترونیکی نظارت می‌کند و مستقیماً روی صفحه لمسی نمایش می‌دهد.

3.[اسپری جهانی]استفاده از 4 دستگاه دوش که به طور مساوی توزیع شده است، منطقه اسپری می تواند حداقل به 3 متر مربع برسد، تقریباً تمام سطح بیرونی شمع شارژ (به جز پایین) را پوشش می دهد.

4.[حسگر جابجایی]اسپری جانبی و اسپری بالای دستگاه دوش می تواند فاصله را با شمع شارژ حس کند و می تواند به طور خودکار فاصله اسپری را برای برآورده کردن الزامات استاندارد (محدوده فاصله استاندارد 300-500 میلی متر) تنظیم کند.

5.[اسپری چرخشی]دوش می تواند به اسپری نوسان دست یابد، محدوده اسپری ± 50 درجه قابل تنظیم است، فرکانس نوسان 1-20 بار در دقیقه است.تفنگ اسپری IPX5 می تواند با تنظیم ارتفاع چرخش در محدوده بالا و پایین حرکت کند.

6.[اشیاء قابل بارگیری]سکوی بارگیری از نصب داخلی استفاده می کند، میز همسطح با زمین است، میز برای شکاف در نظر گرفته شده است، و شمع شارژ توسط لیفتراک حمل می شود که می تواند برای تخلیه راحت باشد.پلت فرم بارگیری از ورق فولادی با ضخامت 12 میلی متر ساخته شده است و ظرفیت باربری پایه به 1000 کیلوگرم می رسد.
