| نام تجاری: | Sinuo |
| شماره مدل: | SN881-1540L |
| مقدار تولیدی: | 1 |
| قیمت: | Customized |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 20 ست در ماه |

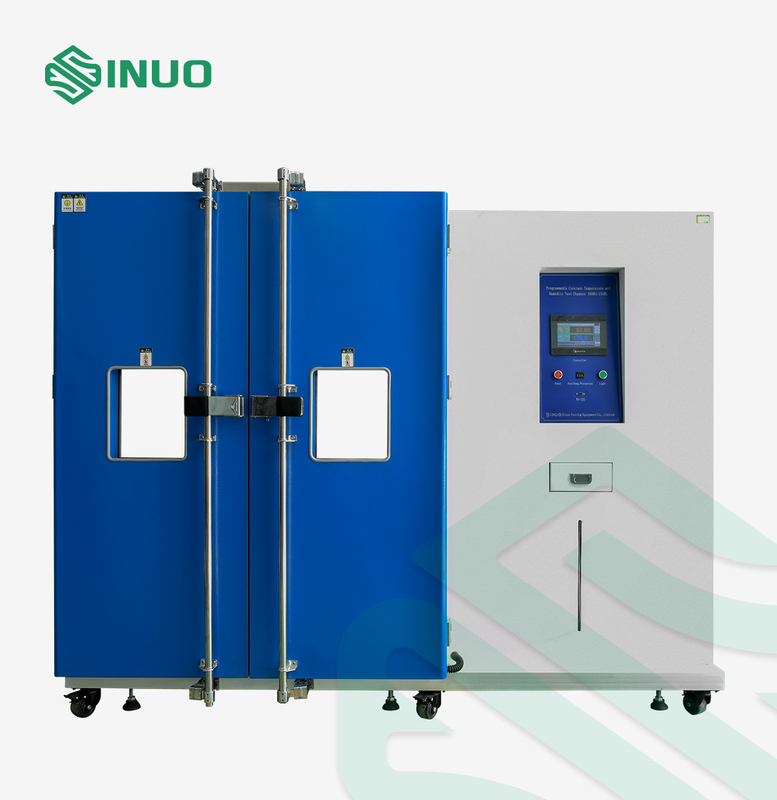

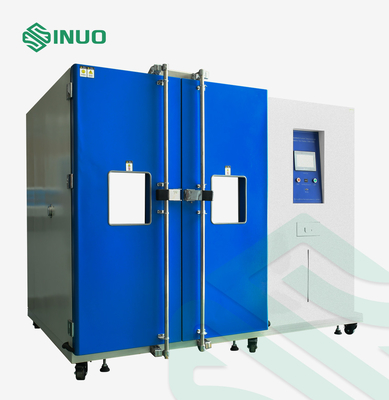

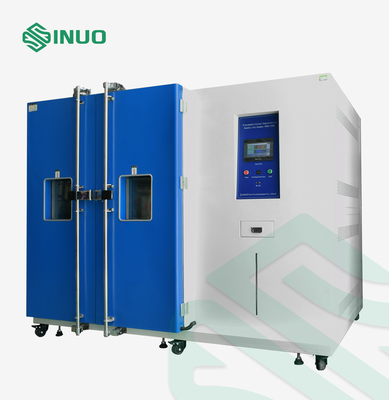

محفظه تست رطوبت با دمای بالا و پایین IEC 60068 1540L
استانداردها و بندهای منطبق
IEC60068-2-1:2007 "تست محیطی - قسمت 2-1: تست ها - تست A: سرد، IDT"
IEC60068-2-2:2007 "تست محیطی-بخش 2-1: تست ها- تست B-حرارت خشک، IDT"
IEC60068-2-78:2012 "تست محیطی - قسمت 2-78: تست ها - کابین آزمایشی: گرمای مرطوب، حالت پایدار، IDT"
IEC60068-2-30:2005 "تست محیطی-بخش 2-30: تست ها-تست Db: گرمای مرطوب، چرخه ای (سیکل 12 ساعت + 12 ساعت)، IDT"
پارامترهای فنی
| کنترل و عملیات | سیستم کنترل هوشمند PLC و صفحه نمایش لمسی | |
| اندازه اتاق (اختیاری) | اندازه داخلی | اندازه خارجی |
| 80 لیتر، WDH = 400 × 400 × 500 میلی متر | WDH=1000×870×1700mm | |
| 150 لیتر، WDH = 500 × 500 × 600 میلی متر | WDH=1050×970×1750mm | |
| 225 لیتر، WDH = 600 × 500 × 750 میلی متر | WDH=1150×970×1900mm | |
| 408 لیتر، WDH = 800 × 600 × 850 میلی متر | WDH=1350×1150×1950mm | |
| 800 لیتر، WDH = 1000 × 800 × 1000 میلی متر |
WDH=1450×1300×2100mm
|
|
| 1540 لیتر، WDH = 1100 × 1000 × 1400 میلی متر | WDH=1670×1500×2100mm | |
| محدوده دما (اختیاری) |
A: -20 × 150 ℃؛ B: -40 × 150 ℃؛ C: -70 × 150 ℃ |
|
| محدوده رطوبت | 20٪ تا 98٪ RH | |
| وضوح دما | 0.1 درجه سانتیگراد | |
| نوسان دما | ± 0.5 ℃ | |
| یکنواختی دما | ± 2 ℃ | |
| انحراف رطوبت | ± 3٪ RH | |
| نرخ گرمایش | ≧2-3 درجه سانتیگراد در دقیقه | |
| نرخ خنک کننده | ≧0.7-1 درجه سانتیگراد در دقیقه | |
| ترکیب اصلی سیستم | |

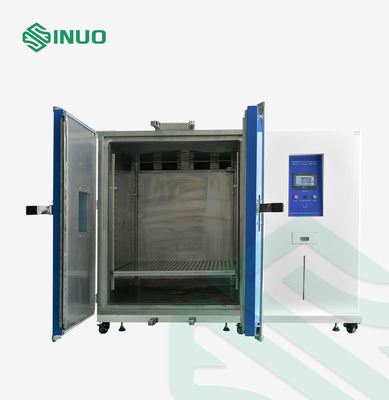

| بدنه اتاق | محفظه داخلی از صفحات فولادی ضد زنگ SUS304#، شکل گرد، صاف و آسان برای تمیز کردن ساخته شده است. |
| محفظه بیرونی از ورق فولادی ضد زنگ 304#، شکل گرد، صاف و آسان برای تمیز کردن ساخته شده است. | |
| سوراخ سرب: محفظه داخلی و خارجی مجهز به سوراخ رزوه ای با درپوش لاستیکی است. | |
| مواد عایق: فوم پلی اورتان | |
| پنجره مشاهده: شیشه مقاوم در برابر انفجار دو لایه | |
| قفسه: ساخته شده از فولاد ضد زنگ 304، قفسه قابل جدا شدن | |
| سیستم گرمایش | روش گرمایش: گرمایش الکتریکی |
| با اتخاذ آخرین قاب گرمایش سرامیکی جدید، مواد سرامیکی در برابر دمای بالا مقاوم است و با عایق خوب، باعث ایجاد پدیده اتصال کوتاه نشت نمی شود.وسط با سیم گرمایش وارداتی آلمان متصل می شود، قطر سیم ضخیم، مقاومت در برابر درجه حرارت بالا و مقاومت در برابر سوزش خشک است.لوله شیشه ای کوارتز در وسط سیم گرمایش قرار می گیرد تا از خطای اتصال کوتاه به دلیل تماس سیم گرم کننده با محفظه فلزی جلوگیری شود. | |
| چرخه حرارتی: مجرای هوا با گردش اجباری برای اطمینان از انتقال حرارت بخاری، جلوگیری از دمای محلی بیش از حد بالا و اطمینان از دمای مورد نیاز در محفظه کار. | |
| سیستم رطوبت ساز | روش مرطوب سازی: ساختار رطوبت خارجی را اتخاذ می کند، از طریق مجرای هوا منتقل می شود.مزیت این است که سرعت پایدار است و تأثیر بر دمای جعبه داخلی کم است، به طوری که افزایش دما پایدار است و اثر رطوبت ایده آل است. |
| لوله رطوبت: طراحی U شکل به اضافه سوراخ پروب بیش از حد دما، خط گرمایش و سیستم گرمایش از مواد مارک وارداتی مشابه، با عملکرد ضد خشک برای اطمینان از عمر طولانی و دوام طولانی لوله رطوبت استفاده می کنند. | |
| رطوبت و هیدراتاسیون: یک جعبه اضافه کردن آب از نوع کشو وجود دارد.سطح آب را می توان به صورت بصری از طریق مقیاس نمایش سطح مایع روی مخزن آب در گردش مشاهده کرد.سطح آب به طور خودکار کنترل می شود.دارای هشدار کمبود آب | |
| سیستم خنک کننده | روش تبرید: خنک کاری با هوا با استفاده از کمپرسور مبدل حرارتی |
|
اجزای اصلی تبرید: 1. از کمپرسور Tecumseh وارداتی از فرانسه استفاده می کند که از مبرد R404 و R23 DuPont سازگار با محیط زیست استفاده می کند. 2. شیرهای انبساط و شیرهای الکترونیکی اجزای اصلی سیستم تبرید هستند، همه Danfoss، دانمارک 3. روغن و فیلتر از امرسون است 4. روغن سردخانه از خرس یخی آمریکایی است. 5. خطوط لوله مورد استفاده در سیستم تبرید همه از مواد مسی وارداتی هستند که دارای مزایای انعطاف پذیری خوب و شکستن آسان نیستند و بهترین اثر جذب ضربه را برای ویژگی های ارتعاش طولانی مدت سیستم تبرید دارند. 6. اواپراتور و کندانسور از مارک های معروف داخلی استفاده می کنند |
|
| گردش هوای سرد: کانال هوا با گردش اجباری بازگشت هوا و تامین هوا را تضمین می کند و یکنواختی دما را در محفظه کار تضمین می کند. | |
| سیستم کنترل | صفحه لمسی: TIME880، SAMWONTECH یا معادل آن |
| کنترل دما: خود تنظیم PID، با استفاده از سنسور مقاومت پلاتین کلاس A PT100 | |
|
تابع: تست مقدار ثابت و تست برنامه تست مقدار ثابت: زمانی که محیط آزمایش فقط به یک دما و رطوبت نیاز دارد، این حالت را برای تنظیم دما، رطوبت و زمان اجرا مورد نیاز انتخاب کنید. تست برنامه: زمانی که محیط تست به دما و رطوبت چندگانه نیاز دارد، این حالت را برای تنظیم دما، رطوبت و زمان اجرای هر برنامه انتخاب کنید.اپراتور می تواند توالی اجرای برنامه را تنظیم کند و می تواند تا 100 گروه از برنامه ها را تنظیم کند. |
|
| ذخیره سازی داده ها | با رابط منحنی دما و رطوبت، تغییرات و فرآیندهای داده را می توان ثبت کرد، با رابط استاندارد R232 یا رابط ارتباطی دیسک U، داده ها را می توان دانلود کرد. |
| حفاظت ایمنی | عملکرد حافظه خاموش، حفاظت از توالی فاز، حفاظت در برابر نشت، حفاظت در برابر دمای بیش از حد، حفاظت از اضافه بار کمپرسور، هشدار کمبود آب، حفاظت غیرعادی. |
بررسی اجمالی تجهیزات
این برای تست سرما، گرما، رطوبت و خشکی مواد خام و دستگاه‌هایی مانند الکترونیک، برق، لوازم الکتریکی، پلاستیک و غیره استفاده می‌شود. هدف تایید قابلیت اطمینان محصولات ذخیره‌سازی و حمل و نقل تحت حرارت متناوب با دمای بالا و پایین است. رطوبت
محدوده نمونه می تواند لوازم الکترونیکی و الکتریکی، مواد غذایی، خودرو، مواد لاستیکی و پلاستیکی، قطعات و مواد فلزی و سایر محصولات، مانند فیبر نوری، ال سی دی، کریستال، سلف، PCB، باتری، کامپیوتر، تلفن همراه، لاستیک، پلاستیک و غیره
سیستم گرمایش، رطوبت و تبرید برای کنترل و تغییر دما و رطوبت محیط در محفظه، برای شبیه سازی دما و رطوبت محیط و روش های متناوب مورد نیاز محصول استفاده می شود.
این دستگاه دارای ساختار محفظه بسته با ویژگی های زیر است:
A. دارای محدوده کنترل دما و رطوبت بسیار گسترده ای است تا نیازهای مختلف کاربران را برآورده کند.
ب. تنظیم دمای متعادل و حالت کنترل رطوبت منحصر به فرد را برای تنظیم دمای ایده آل و محیط رطوبت اتخاذ می کند.قابلیت گرمایش و رطوبت پایدار و متعادل است و کنترل دما و رطوبت با دقت بالا و پایداری بالا است.
ج. انتخاب خودکار مدار تبرید: دستگاه کنترل خودکار توانایی راه اندازی خودکار مدار خنک کننده در حال اجرا را با توجه به مقدار تنظیم شده دما دارد، می تواند خنک کننده را مستقیماً تحت حالت دمای بالا شروع کند.تبرید از واحد کندانسور هوا خنک با کمپرسور کاملاً بسته (وارد شده) استفاده می کند.
د- درب مجهز به پنجره مشاهده است که برای مشاهده وضعیت آزمایش نمونه آزمایشی مناسب است.
سوال ها و جواب ها
س: این دستگاه می تواند به چه دمایی برسد؟
A: ما می توانیم محدوده دما را با توجه به نیاز مشتری، به طور کلی -20 ~ 150 ℃ پیکربندی کنیم.- 40 ~ 150 ℃؛- 70 ~ 150 ℃ می تواند اختیاری باشد، محدوده دمایی دیگر نیز قابل تنظیم است.
س: گزینه های اندازه برای این دستگاه چیست؟
A: اندازه تجهیزات را می توان با توجه به نیاز مشتری سفارشی کرد.
س: آیا تجهیزات دارای نوسانات دما زیادی هستند؟
A: الزامات فنی ما برای نوسانات دما ± 0.5 ℃ است، برای اطمینان از صحت تست.
