محفظه آزمایش شن و غبار بزرگ IP56 IP6X 12 CBM IEC 60529

1. ساختار تجهیزات و فنی:

اندازه محفظه داخلی (میلی متر): 2000 × 2000 × 3000 (عرض x عمق × ارتفاع)، قابل سفارشی سازی


اندازه خارجی (میلی متر): 2700×2300×4200 (عرضx عمقxارتفاع)، مشروط به اندازه واقعی.

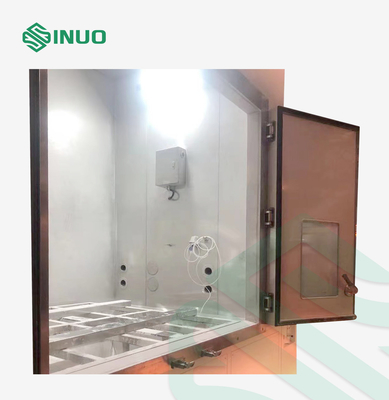

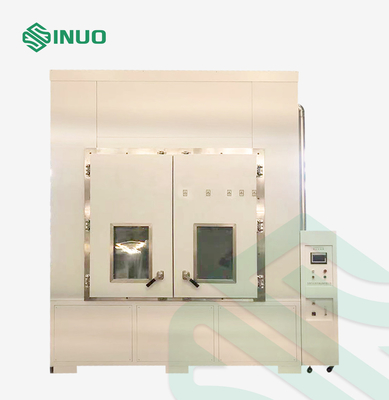

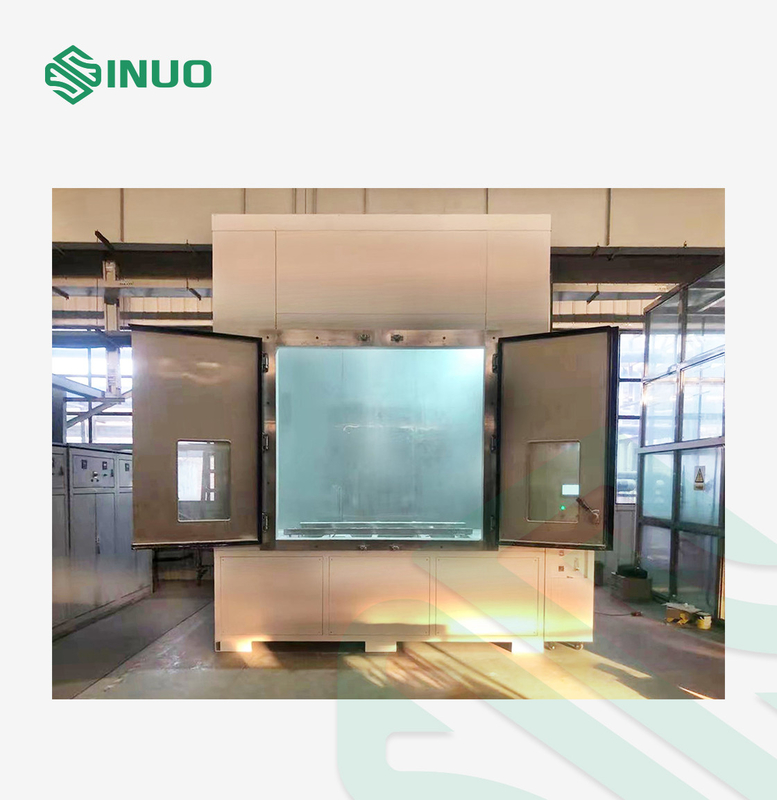

دروازه: دو درب باز (با پنجره دید روی هر در)، اندازه درب تک: W900mm * H2500mm.

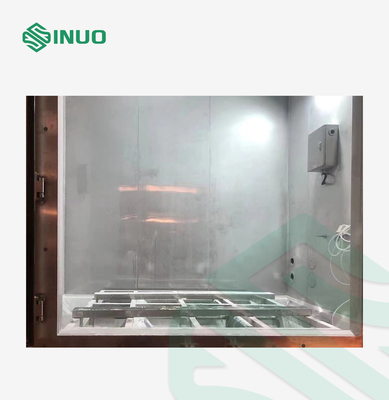

یک ریل برای حمل نمونه وجود دارد (توجه داشته باشید: مشتری ممکن است ابتدا به یک لیفتراک برای انتقال نمونه سنگین روی ریل نیاز داشته باشد)، و می تواند 1 تن نمونه را تحمل کند.

محدوده دما: RT + 10 ℃ ~ 60 ℃ (سیستم گرمایش و پخت گرد و غبار)

محدوده رطوبت: ≤85% RH

سرعت جریان هوا: حداکثر 2 متر بر ثانیه

غلظت گرد و غبار: 2 تا 4 کیلوگرم در متر مکعب

مشخصات گرد و غبار: پودر تالک را خشک می کند که می تواند از سوراخ مربعی با الک 75 و سیم با قطر 50 میلی متر عبور کند.

زمان لرزش گرد و غبار: 1S-999H قابل تنظیم

زمان دمیدن گرد و غبار: 1S-999H قابل تنظیم

رطوبت زدایی گرد و غبار: رطوبت زدایی گرمایش الکتریکی

حالت عملیاتی: حالت برنامه، حالت مقدار ثابت

سیستم کنترل: صفحه نمایش لمسی LCD تعبیه شده با صفحه بزرگ

صرفه جویی در داده ها و چاپ

سوراخ سرب: φ50 میلی متر؛با پلاگین آب بندی

آستر محفظه ای: با استفاده از فولاد ضد زنگ 201

قسمت میانی: لایه عایق

بدنه محفظه از صفحات فولادی رنگی ساخته شده است

حفاظت ایمنی: هشدار جریان بیش از حد فن، افت فاز برق، حفاظت توالی فاز؛خاموش شدن خودکار و قطع برق در صورت تصادف

هنگامی که بار وجود ندارد، باید یک سیستم تشخیص دما و رطوبت با عملکرد نمایش وجود داشته باشد

منبع تغذیه: سه فاز 380 ولت، 50 هرتز

2. پودر تالک باید از طریق توری فلزی فیلتر شود.قطر سیم 50μm و اندازه مش 75μm است.مقدار پودر تالک 2 کیلوگرم در هر متر مکعب محفظه آزمایش می باشد و تعداد استفاده از آن نباید بیش از 20 بار باشد.این سیستم قادر است چگالی یکنواخت گرد و غبار معلق را در محفظه آزمایش حفظ کند.

3. پوسته آزمودنی در اتاقک آزمون قرار می گیرد.فشار در پوسته باید زیر فشار اتمسفر توسط پمپ خلاء نگه داشته شود.فشار هوا در محفظه آزمایش را نیز می توان برای دستیابی به تغییرات دوره ای فشار در محفظه آزمایش تغییر داد.

4. هدف از آزمایش استفاده از اختلاف فشار برای کشیدن هوای محفظه به داخل تجهیزات است.حجم پمپاژ 80 برابر حجم پوسته DUT است و سرعت پمپاژ از 60 برابر حجم پوسته در ساعت تجاوز نمی کند.تحت هیچ شرایطی اختلاف فشار نباید از 2 کیلو پاسکال بیشتر شود.

5. ابزار دارای یک دستگاه توقف اضطراری برای اطمینان از ایمنی در صورت غیر طبیعی بودن تست است.

6. درب (در) محفظه آزمایش مهر و موم شده به طور قابل اعتماد مهر و موم شده است.دیواره داخلی محفظه آزمایش از مواد رسانا ساخته شده و برای جلوگیری از تجمع الکتریسیته ساکن به زمین متصل شده است.

7. سیستم عملکرد بازیابی گرد و غبار و تصفیه پس از آزمایش را دارد.

بررسی اجمالی تجهیزات

محفظه تست گرد و غبار شن و ماسه برای آب بندی قطعات و تست ظرفیت مقاومت شن و غبار محفظه محصولات الکتریکی و الکترونیکی، قطعات یدکی خودرو و موتور سیکلت و مهر و موم مناسب است.به منظور تشخیص استفاده، ذخیره سازی، عملکرد حمل و نقل محصولات الکتریکی و الکترونیکی، قطعات یدکی خودرو و موتور سیکلت و مهر و موم در زیر محیط ماسه و گرد و غبار.

تجهیزات تست از سیستم کنترل هوشمند و انسانی PLC استفاده می کند، داخل تجهیزات تست از فولاد ضد زنگ با کیفیت بالا 201 ساخته شده است، وسط لایه عایق است، محفظه صفحات فولادی رنگی است.و همچنین دارای پنجره دید بزرگ و دستگاه برف پاک کن دستی است.حفاظت امنیتی خوب است.

محفظه تست شن و غبار مطابق با استاندارد IEC60529 Fig 2 IP5X و IP6X طراحی و ساخته شده است.
