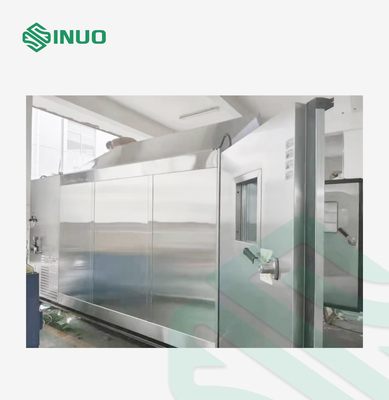

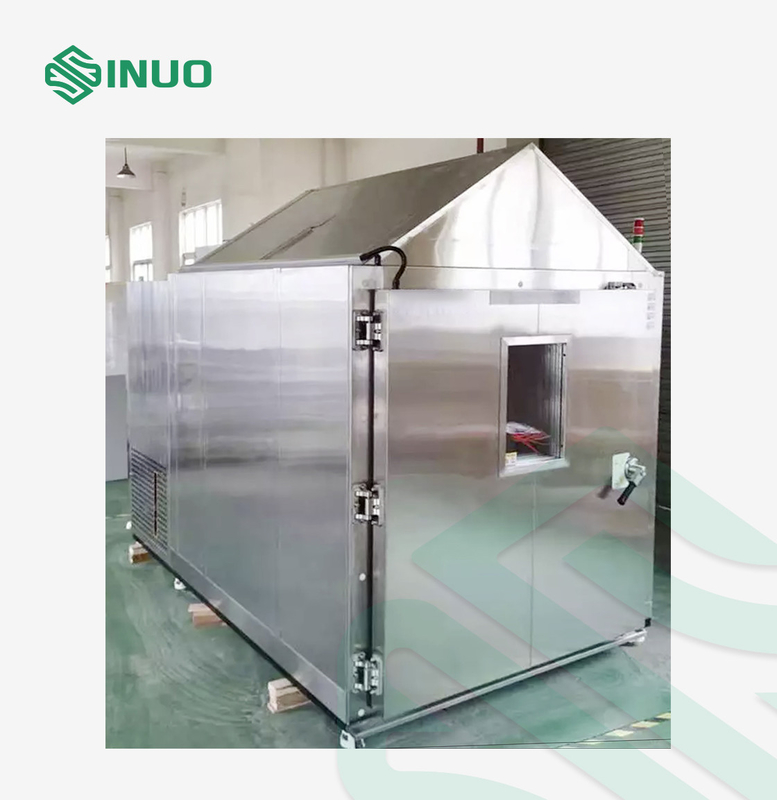

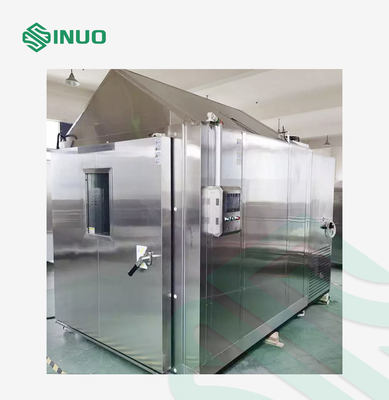

محفظه تست خوردگی اسپری نمک چرخه ای جامع ASTM B117

ASTM B117جامعچرخه ایاسپری نمکخوردگی اتاق آزمایش

استانداردها و بند های رعایت شده

این اتاق آزمایش اسپری نمک جامع می تواند آزمایش اسپری نمک خنثی (NSS) ، آزمایش اسپری نمک اسید استیک ، آزمایش اسپری نمک اسید استیک شتاب دهنده مس (CASS) را مطابق با GB / T10125-2012 انجام دهد ،ASTM B117-2002BS7479:1991، آزمایش خوردگی چرخه ای نیز می تواند بر اساس GM9540P، PV1210 و سایر استانداردها انجام شود.

این اتاق آزمایش با الزامات ES 5454، GJB150A، ASTM B117، ASTM B368، ASTM B380، ASTM D1735، ASTM D2247، ASTM G85 A1، GM4465P، ISO9227، DIN 50021، PV1210، NES M0007، 33 (روش CCT-1) مطابقت دارد.و غیره.

پارامترهای فنی

خلاصه تجهیزات

این سیستم شامل اتاق تهویه مطبوع، بخاری خشک، تبخیر کننده (برداری) ، لوله تمدید مرطوب کننده، فن سنتریفیوژ و غیره است.هدف تنظیم دمای خشک و هوا مرطوب در اتاق تهویه پس از مخلوط کردن کافی است، و به اتاق کار فرستاده می شود، وارد دریچه بازخورد هوا می شود، به حفره تنظیم باز می گردد تا چرخه را ادامه دهد و چرخه را تکرار کند.

با استفاده از روش اسپری جریان هوا و اصل سیفون، محلول نمک جذب شده از طریق نوزل به اتم تبدیل می شود و اندازه ذرات اتم سازی یکنواخت است.که می تواند تداوم و ثبات آزمایش را تضمین کند.

محیط استفاده:

ویژگی های اتاق

1ساختار اصلی اتاق آزمایش:

1.1 بدن اتاق آزمایش: کل از صفحه فولاد ضد زنگ SUS316 ساخته شده است، ضخامت آن 1MM است، مقاومت در برابر دمای بالا، مقاومت در برابر اسید و قلی.ظاهري مرتب و زيبا

1.2 مخزن پر کردن محلول نمک: یک پنجره چشم انداز سطح آب نصب شده است. تمیز کردن آسان، مشاهده آسان سطح آب محلول،مناسب برای پر کردن محلول نمک در هر زمان.

1.3 بشکه اشباع: بشکه فولاد ضد زنگ SUS304، با مقاومت در برابر دمای بالا و مقاومت در برابر فشار بالا، و همان هوا مرطوب را به عنوان داخل اتاق فراهم می کند.

1.4 قفسه نمونه آزمایشگاهی: براکت شکل V از کارت PP ساخته شده است، براکت تعلیق شکل 0 از میله فیبر شیشه ساخته شده است که مقاوم به خوردگی و تحمل بار است.محصول می تواند تعداد زیادی از نمونه ها قرار داده شود، همچنین می تواند 15°، 30° برای قرار دادن صفحات آزمایش تنظیم شود.

1.5 لوله مرطوب کننده از بشکه مرطوب کننده وارد استودیو می شود و سپس از فن استودیو برای مخلوط کردن به طور مساوی استفاده می شود. رطوبت از نظر دمای لامپ خشک و مرطوب بیان می شود.

1.6 سیستم تهویه مطبوع: این سیستم شامل اتاق تهویه مطبوع، بخارگر خشک، تبخیرگر (برداری) ، لوله تمدید مرطوب کننده، فن سنتریفیوژ و غیره است.هدف تنظیم دمای خشک و هوا مرطوب در اتاق تهویه پس از مخلوط کردن کافی است، و به اتاق کار فرستاده می شود، به دریچه بازخورد هوا، به اتاق تنظیم مجدد فرستاده می شود تا چرخه را ادامه دهد و چرخه را تکرار کند.

1.7 پوشش اتاق: دارای قدرت و سفتی کافی برای مشاهده وضعیت اسپری است. پوشش اتاق با پشتوانه های پنوماتیک باز و بسته می شود، که راحت و رایگان است.یک ساختار آب بسته را اتخاذ کنید تا اطمینان حاصل شود که اسپری نمک بیش از حد نیستپوشش زمانی که باز می شود به طور خودکار محافظت می شود و آزمایش خوردگی چرخه ای پس از بسته شدن پوشش به طور خودکار از نقطه شکستن آغاز می شود.پوشش از یک زاویه 110o ~ 120o استفاده می کند تا اطمینان حاصل شود که آب فشرده بر روی قطعه آزمایش قطره نمی شود.

1.8 سوراخ های اگزوز تعادل فراهم شده است تا از افزایش فشار در اتاق جلوگیری شود، به طوری که جریان هوا در فضای کاری در هنگام خستگی بیش از حد مختل نشود.

1.9 مجهز به یک قیف جدا کننده درجه بندی شده برای جمع آوری و تجسم بارش اسپری نمک خارج از اتاق.

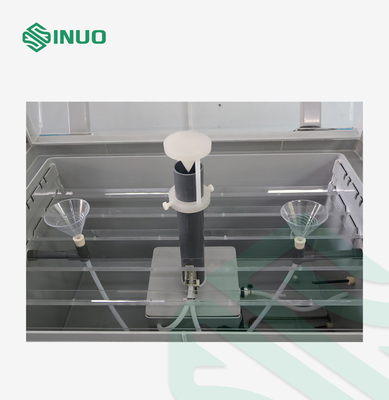

1.10 دو برج اسپری وجود دارد، که می تواند تقاضای بارش مه نمکی را به طور مساوی و سریعتر برآورده کند.

1.11 یک سیستم بازپرداخت آب اتوماتیک وجود دارد که وقتی سطح آب خیلی پایین است، به طور خودکار آب را بازپرداخت می کند.

2. سه سيستم گاز:

2.1 منبع هوا توسط هوا تولید شده توسط کمپرسور هوا (که توسط مشتری ارائه می شود) تامین می شود که با هوا سطح اول تصفیه و فیلتر می شود.و فشار هوا در سطح دوم قبل از ارسال به مخزن اشباع تنظیم می شود.

2.2 این اتاق آزمایش با دو شیر تنظیم فشار هوا مجهز است. هنگامی که فشار هوا که توسط کمپرسور هوا فراهم می شود متصل می شود،فشار اولین شیر تنظیم فشار وارد خط لوله گاز باید به 0 تنظیم شود..2Mpa

2.3 دریچه تنظیم کننده فشار دوم (یعنی دریچه تنظیم کننده فشار اسپری) که وارد نوزل می شود، فشار باید بین 0.07 تا 0.1 MPa تنظیم شود.

2.4 سیستم پنوماتیک: قطعات پنوماتیک وارداتی پایدار و قابل اطمینان

3. سیستم اسپری: نوزل می تواند برای تمیز کردن آسان جدا شود

3.1 استفاده از روش اسپری جریان هوا و استفاده از اصل سیفون برای اتم کردن محلول نمک جذب شده از طریق نوزل و اندازه ذرات اتم سازی یکسان است.که می تواند تداوم و ثبات آزمایش را تضمین کند.

3.2 این دستگاه دارای نوزل غیر بلوری و دستگاه اسپری بافل است. پس از گسترش از طریق بافل، به طور یکنواخت و آزادانه در اتاق آزمایش سقوط می کند.به طوری که بارش اسپری نمک به مقدار مشخص شده برسد.

3.3 آب نمک قبل از اسپری به مخزن پیش گرم کردن از طریق مخزن نمک تزریق می شود، پیش گرم می شود و سپس به نوزل وارد می شود.نوسانات دمای اتاق کار پس از دمای ثابت کمتر است.

3.4 مقدار رسوب اسپری نمک: با توجه به اندازه فشار نوزل 1-2 ml/80cm2/hr (متوسط 16 ساعت)¢ زاویه صفحه باز می تواند تنظیم شود برای کنترل مقدار اسپری نمک، به طوری که مقدار مه نمکی می تواند به 1-2ml/cm2·h برسد.

3.5 فشار اسپری می تواند به 0.8-1.MPa تنظیم شود.

4سیستم خنک کننده:

طراحی سیستم خنک کننده به استفاده از تکنولوژی تنظیم انرژی است که می تواند عملکرد عادی واحد خنک کننده را تضمین کند.

همچنین می تواند مصرف انرژی و ظرفیت خنک کننده سیستم خنک کننده را به طور موثر تنظیم کند تا سیستم خنک کننده را در بهترین حالت عملیاتی نگه دارد.استفاده از روش کنترل درجه حرارت و رطوبت متعادل (BTHC)در صورت کار مداوم سیستم خنک کننده،سیستم کنترل، خروجی بخاری را از طریق خروجی محاسبه خودکار PID بر اساس نقطه دمای تنظیم شده کنترل می کند.، و در نهایت به تعادل پویا می رسد.

4.1 تهویه کننده: تهویه کننده خنک شده با هوا.

4.2 تبخیرگر: مبادله گرما با باله

4.3 دریچه سولینوئید: Omron.

5سیستم کنترل:

5.1 کنترلگر دما و رطوبت

● صفحه نمایش: صفحه نمایش LCD رنگی 7 اینچی. حالت کار: مقدار ثابت یا برنامه.

● روش تنظیم: منوی انگلیسی، ورودی رابط رابط تعاملی صفحه لمسی. ظرفیت برنامه: 120 گروه و 1200 برنامه آزمون می تواند ذخیره شود.

● طول برنامه: هر گروه برنامه می تواند حداکثر 99 بخش داشته باشد. زمان چرخه: هر بخش برنامه می تواند 999 بار چرخه شود.

● محدوده تنظیم:

△ دمای: -100°C+200°C

△رطوبت: 0 ∼ 100%RH

△زمان: 0 ¢ 99 ساعت و 59 دقیقه

● وضوح: دمای: 0.1°C، رطوبت: 0.1%RH، زمان: 0.1 دقیقه.

● ورودی: مقاومت پلاتین PT100

● عملکرد ارتباطات: این کنترل کننده مجهز به رابط RS232/485 است (به صورت اختیاری مجهز به کنترل کننده مدل رابط USB است که می تواند داده ها را صادر و ذخیره کند).

● سایر توابع: این تجهیزات دارای چندین عملکرد حفاظت از هشدار مانند بیش از حد درجه حرارت، بیش از حد گرم شدن فن، بیش از حد جریان و غیره است.عملکرد خود تشخیص خطا کنترل کننده می تواند اطمینان حاصل شود که هنگامی که تجهیزات غیر طبیعی است، منبع برق اجزای اصلی قطع می شود و یک سیگنال هشدار در همان زمان ارسال می شود.

5.2جمع آوری داده های اندازه گیری: مقاومت پلاتین PT100

5.3سایر قطعات اجرایی: کانتکتورهای AC فرانسوی "شنایدر"، سوئیچ ها، دکمه ها، رله های کوچک Omron و سایر محصولات معروف.

5.4 کنترل کننده دمای ایمنی برای گسترش مایع مخزن گرمایش 0-120°C

5.5 کنترل کننده دمای ایمنی گسترش مایع مخزن هوا اشباع شده 0-120°C.

5.6 تنظیم دقیق فشار اولیه: فیلتر هوا شامل می شود.

5.7 فشار سنج: 5kg/cm2

6دستگاه حفاظت از ایمنی:

6.1 به طور خودکار دستگاه تغذیه را قطع کنید وقتی سطح آب پایین است

6.2 دستگاه خاموش کردن اتوماتیک گرما بیش از حد

6.3 دستگاه هشدار صدا و نور

6.4 محافظت از بیش از حد دمای مخزن اشباع شده

6.5 دستگاه هشدار سطح پایین آب مایع نمک

6.6 آژیر فشار بیش از حد کمپرسور خنک کننده

6.7 علامت سطح آب خالص و عدم هشدار
