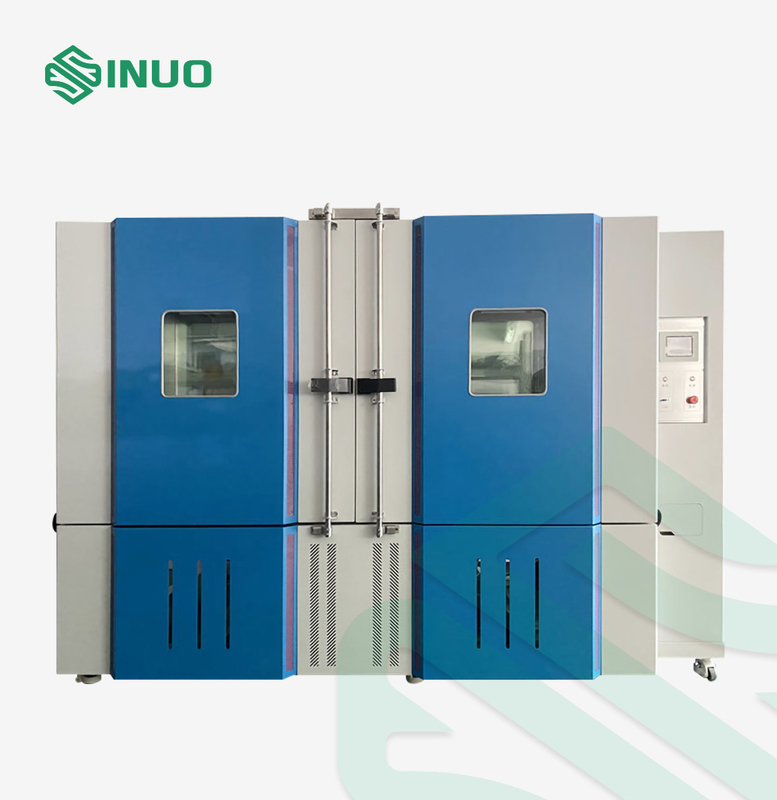

پیاده‌روی 6 مترمکعبی با رطوبت کم دما در اتاق آزمایش محیطی

پیاده‌روی 6 مترمکعبی با رطوبت کم دما در اتاق آزمایش محیطی

نام تجاری:	Sinuo
شماره مدل:	SN886-6m³
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	10 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

استاندارد کاربردی:

سری IEC 60068

حجم کار:

6 متر مربع

اندازه اتاقک داخلی:

D(2000)mm*W(1500)mm*H(2000)mm

اندازه اتاق بیرونی:

D(3750)mm*W(2120)mm*H(2450)mm

محدوده دما:

-50 ℃ + 120 ℃

محدوده رطوبت:

20% RH~98% RH

زمان گرم شدن:

+20℃℃℃+120℃≤45 دقیقه

زمان خنک شدن:

+30℃~~50℃≤75 دقیقه

جزئیات بسته بندی:

دیگر

قابلیت ارائه:

10 ست در ماه

برجسته کردن:

6 متر مکعب پیاده روی در اتاق آزمایش محیطی

پیاده روی متناوب در اتاق آزمایش محیطی

اتاق تست گرمای کم IEC60068

توضیحات محصول

اتاق تست رطوبت متناوب با دمای بالا و پایین 6 مترمربع

استانداردها و بندهای منطبق

IEC60068-2-1:2007 "تست محیطی - قسمت 2-1: تست ها - تست A: سرد، IDT"

IEC60068-2-2:2007 "تست محیطی-بخش 2-1: تست ها- تست B-حرارت خشک، IDT"

IEC60068-2-30:2005 "تست محیطی-بخش 2-30: تست ها-تست Db: گرمای مرطوب، چرخه ای (سیکل 12 ساعت + 12 ساعت)، IDT"

IEC60068-2-78:2012 "تست محیطی - قسمت 2-78: تست ها - کابین آزمایشی: گرمای مرطوب، حالت پایدار، IDT"

بررسی اجمالی تجهیزات

این محفظه آزمایشی محیط قابل تغییر دما و رطوبت را برای محصولات یا مواد شبیه سازی می کند.این به طور گسترده ای در تست سازگاری الکتریکی، الکترونیکی، ابزار و متر و سایر قطعات محصول تحت دمای بالا و پایین و محیط مرطوب در طول ذخیره سازی، حمل و نقل و استفاده استفاده می شود تا سازگاری دمایی محصولات یا مواد فوق را به بالا و پایین تعیین کند. دما و محیط مرطوب، به ویژه برای تغییرات الکتریکی محصول در عملکرد و خواص مکانیکی.

امکانات:

1. سیستم تست دارای طراحی ساختاری پیشرفته و معقول، فرآیند تولید استاندارد، ظاهر زیبا و ظاهر سخاوتمندانه است.
2. اجزای عملکردی اصلی محفظه آزمایش، آنهایی هستند که دارای مارک های معروف جهانی هستند.محفظه آزمایش بهترین کنترل صدا و صرفه جویی در انرژی را دارد.
3. تطبیق اجزا و مونتاژ خوب است.اجزای عملکردی اصلی از شرکت های دارای مارک بین المللی وارد می شوند که ایمنی و قابلیت اطمینان اتاق آزمایش را بهبود می بخشد و می تواند طولانی مدت را تضمین کند. اهداف استفاده با فرکانس بالا
4. تجهیزات دارای عملکرد خوب، قابلیت نگهداری، ثبات دمای خوب و دوام، عملکرد ایمنی خوبمحیط زیست را آلوده نمی کند و سلامت انسان را به خطر نمی اندازد.

پارامترهای فنی

1. محدودیت نمونه	این اتاق آزمایش ممنوع می کند: آزمایش یا نگهداری نمونه های مواد قابل اشتعال، مواد منفجره و فرار آزمایش یا نگهداری نمونه هایی از مواد خورنده آزمایش یا نگهداری نمونه های بیولوژیکی آزمایش یا ذخیره نمونه های منبع انتشار الکترومغناطیسی قوی آزمایش یا ذخیره سازی نمونه های مواد رادیواکتیو آزمایش یا نگهداری نمونه های مواد بسیار سمی آزمایش یا نگهداری نمونه هایی که ممکن است در طول آزمایش یا نگهداری، مواد قابل اشتعال، مواد منفجره، فرار، بسیار سمی، خورنده و رادیواکتیو تولید کنند.
2. حجم، اندازه و وزن
2.1 حجم محتوای اسمی	6M³
2.2 اندازه محفظه داخلی	D(2000)mm ×W(1500)mm× H(2000)mm
2.3 ابعاد خارجی	تقریباD(3750)mm ×W(2120)mm× H(2450)mm
2.4 وزن	تقریبا1500 کیلوگرم
3. عملکرد
3.1 محدوده دما	محدوده دما: -50 ℃ ~ + 120 ℃
3.2 محدوده رطوبت	(20 ~ 98)٪ RH (به نمودار محدوده قابل کنترل دما و رطوبت مراجعه کنید، بدون بار مرطوب و گرما فعال) نمودار محدوده قابل کنترل دما و رطوبت
3.3 نوسانات دما	≤±0.5℃ (نوسان دما نیمی از اختلاف بین حداکثر دمای اندازه گیری شده و حداقل دما در نقطه مرکزی است)
3.4 یکنواختی دما	± 2.0 ℃ (یکنواختی دما میانگین حسابی اختلاف بین بالاترین و پایین ترین دما اندازه گیری شده در هر آزمایش است)
3.5 خطای دما	± 2.0 ℃
3.6 زمان گرم شدن	+20℃~+120℃≤45 دقیقه (بدون بار غیر خطی)
3.7 زمان خنک شدن	+30℃~~50℃≤75 دقیقه (بدون بار غیر خطی)
3.8 خطای رطوبت نسبی (فقط گرمای مرطوب)	± 3٪ RH
3.9 صدای کار	سطح صدا≤75dB (در یک اتاق عایق صدا با دمای محیط 25 درجه سانتی‌گراد و اکو کم اندازه‌گیری می‌شود؛ با استفاده از وزن A، مقدار میانگین 8 امتیاز آزمایش می‌شود؛ هر نقطه آزمایش 1 متر از منبع صدا و 1 متر از زمین فاصله دارد)
4. ویژگی های ساختاری
4.1 مواد	1. مواد دیواره بیرونی: ورق فولادی نورد سرد، ترشی و فسفاته کردن رنگ پخت پودری پیشرفته 2. مواد دیوار داخلی: صفحه فولادی ضد زنگ SUS304# 3. مواد عایق محفظه: فوم پلی اورتان سفت و سخت + الیاف شیشه

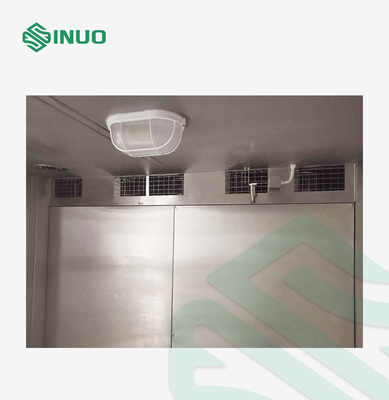

4.2 قطعات کانال هوا	فن گریز از مرکز؛خروجی هوا می تواند حجم هوا، ارتفاع و حجم هوای برگشتی را تنظیم کند
4.3 درب	درب لولایی باز دوبل، دستگیره بدون واکنش را می پذیرد، مجهز به پنجره مشاهده، لامپ روشنایی، دستگاه گرمایش الکتریکی ضد تراکم قاب پنجره/در، اندازه باز شدن درب: (تقریبا) 1.5*2M
4.4 پنجره مشاهده	دو شیشه رسانای شیشه ای ضد انفجار روی در (با عملکرد ضد تراکم) 500W×600H (mm) وجود دارد.
4.5 فن	فن سانتریفیوژ با محور بلند
4.6 قفسه نمونه	دو قفسه سینی متحرک قابل تنظیم از جنس استنلس استیل داخلی
4.7 پروانه	از پروانه فولاد ضد زنگ وارداتی از تایوان استفاده کنید
4.8 بخاری	بخاری برقی آلیاژ نیکل کروم
4.9 کمپرسور تبرید	کمپرسور بیتزر آلمان
4.10 اواپراتور	اواپراتور از نوع پره ای
4.11 روش سرد کردن	آبشار کمپرسور مکانیکی
4.12 روش خنک کننده	هوا خنک کننده
4.13 ابزار کنترل دما	TH1200-A، کنترلر 7 اینچی لمسی LCD هوشمند قابل برنامه ریزی
4.14 سوراخ سرب	Φ100mm، 1pc، مجهز به پلاگ لاستیکی فوم مخصوص (واقع در سمت چپ محفظه)
5. سیستم های گرمایش، رطوبت و تبرید و اصول کار آنها
5.1 سیستم گرمایشی	لوله گرمایش ضد خشک نوع آستین فولاد ضد زنگ سیم گرمایش آلیاژ نیکل کروم داخلی
	بخاری برقی گرمایش سریع فولاد ضد زنگ نوع باله U شکل برای گرمایش استفاده می شود
	سیستم کاملاً مستقل، بر مدار کنترل تأثیر نمی گذارد
5.2 سیستم رطوبت ساز	روش مرطوب سازی: 1. روش رطوبت دهی دیگ بخار جداشدنی خارجی یا رطوبت مخزن آب داخلی 2. رطوبت ساز زرهی فولاد ضد زنگ 3. حالت کنترل رطوبت ساز: تنظیم غیر تماسی و دیگر تنظیم عرض پالس دوره ای، SSR (رله حالت جامد) 4. دستگاه کنترل سطح آب، دستگاه رطوبت ساز ضد خشک سوزی، دستگاه جمع آوری رسوب، پنجره مشاهده سطح مایع 5. قدرت رطوبت ساز: 12KW
سیستم رطوبت ساز	رطوبت ساز: 1. دستگاه آبرسانی تمام اتوماتیک یا نوع دکمه تکمیل آب اتوماتیک برقی 2. سوئیچ سطح الکترونیکی سطح آب دو برابر درجه حرارت بالا و پایین برای جلوگیری از نقص 3. حفاظت از کمبود آب و سوختن هوا بیش از حد درجه حرارت + حفاظت از سطح آب بسیار کم + حفاظت اضافه کاری تامین آب برای اطمینان از عملکرد ایمن تجهیزات
5.3 سیستم تبرید	روش خنک کننده: خنک کننده با هوا
	کمپرسور تبرید: آلمان Bitzerکمپرسور با مبرد سازگار با محیط زیست
	لوله مسی مبرد: لوله مسی مارپیچ داخلی K-TYPE مبرد
	کندانسور: کندانسور باله ای شکل که با هوا خنک می شود
	اواپراتور: اواپراتور از نوع شیب دار FIN—TUBE
	عنصر انجماد: شیر برقی وارداتی اصلی، فیلتر خشک کن و غیره.
5.4 ویژگی ها	خطوط لوله کل سیستم تحت آزمایش تشخیص نشت 22 کیلوگرمی قرار می گیرند
	سیستم گرمایش و سرمایش کاملا مستقل است
	این سیستم می تواند از برگشت جریان هوا با دمای بالا و فشار بالا جلوگیری کند
	تمام برنامه های عمل سیستم تبرید به طور کامل توسط کنترلر میکرو کامپیوتر کنترل می شود

6. سیستم مقررات
6.1 روش تنظیم	تهویه با گردش اجباری، روش تنظیم دمای تعادل.سیستم کنترل خروجی بخاری را از طریق خروجی محاسبه اتوماتیک PID با توجه به نقطه دمایی که سیستم تعیین می کند کنترل می کند و در نهایت به تعادل دینامیکی می رسد.
6.2 دستگاه گردش خون	اتاق تهویه مطبوع داخلی، کانال هوای گردشی و فن جریان محوری طولانی می تواند جریان هوا و ظرفیت گرمایش را با بهبود جریان هوا بهبود بخشد و یکنواختی دمای محفظه آزمایش را تا حد زیادی بهبود بخشد.
7. سیستم کنترل برنامه
7.1 کنترل کننده	کنترلر قابل برنامه ریزی لمسی TH1200-A 7 اینچی PLC LCD
7.2 دقت نمایش	0.01 ℃ / 0.1٪ RH
7.3 صفحه نمایش با وضوح بالا از نوع لمسی	تنظیم خودسرانه شرایط ثابت، شرایط برنامه، و تنظیم نام تست پخت، شماره سریال و غیره.
7.4 محدوده زمانی قابل تنظیم است	0—999H59min
7.5 حالت قابل برنامه ریزی	همزمان 120 گروه برنامه با شرایط مختلف قابل تنظیم است.در هر گروهی از برنامه ها، می توان آن را به 1200 بخش تقسیم کرد و بخشی از تعداد بخش ها را می توان خودسرانه برای اجرای چرخه یا انجام کار چرخه هر بخش یا گروهی رهگیری کرد.
7.6 ایمنی	دارای یک دستگاه حافظه خاموش کننده است که می تواند پس از بازیابی برق، به اجرای برنامه های باقی مانده ادامه دهد و می تواند به عنوان قرار ماشین برای اجرای زمان راه اندازی و کارکرد دستگاه استفاده شود.
7.7 کنترل	افزایش و کاهش دما را می توان برای کنترل شیب، کنترل منحنی استفاده کرد و عملکرد نقاط مرجع دما و رطوبت خود اصلاح می شود.عملکرد محاسبه خودکار PID را دارد که می تواند راحتی ناشی از تنظیم دستی را کاهش دهد.
7.8 عملکرد ارتباطی	رابط دیسک U، رابط RS-232، قفل سخت افزاری نادرست (LOCK)، نرم افزار ارتباط کامپیوتری ارائه شده است.
7.9 تنظیم	تنظیمات و همه شرایط به طور خودکار توسط میکرو کامپیوتر قفل می شوند
7.10 زنگ هشدار	اگر در حین تنظیم یا عملیات خطایی رخ دهد، یک سیگنال هشدار ارائه می شود
7.11 خروجی	این کنترلر دارای یک خروجی درگاه سیگنال ضبط است که می تواند به یک ضبط کننده دما و رطوبت متصل شود و می تواند منحنی های ضبط را تولید کند.
7.12 رابط	مجهز به رابط ارتباطی استاندارد RS-232، فاصله انتقال طولانی، می تواند برای کنترل و ضبط به کامپیوتر متصل شود.
8. دستگاه حفاظت ایمنی
8.1 سیستم تبرید	1. حفاظت از گرمای بیش از حد کمپرسور 2. حفاظت در برابر جریان اضافه کمپرسور 3. حفاظت کمپرسور فشار بالا و پایین 4. حفاظت از فشار روغن کمپرسور (اختیاری برای کمپرسورهای نیمه هرمتیک بزرگ) 5. حفاظت از بیش از حد دما برای دمای تامین مایع 6. حفاظت تسکین فشار فوق العاده بالا 7. هوا خنک: حفاظت بیش از حد فن چگالشی
8.2 اتاق آزمایش	1. قابل تنظیم بیش از درجه حرارت حفاظت 2. حفاظت بیش از حد دمای کانال های تهویه مطبوع را محدود کنید 3. حفاظت از گرمای بیش از حد موتور فن
8.3 حفاظت دیگر	1. توالی فاز برق کل و حفاظت از افت فاز (برای منبع تغذیه سه فاز) 2. حفاظت اضافه بار و اتصال کوتاه 3. حفاظت هشدار خرابی سیستم تبرید ناشی از دهانه های متعدد کابینت
9. شرایط استفاده	شرایط زیر توسط کاربر تضمین شده است
9.1 محل نصب	1. زمین تراز و دارای تهویه مناسب است 2. بدون لرزش قوی در اطراف تجهیزات 3. بدون میدان الکترومغناطیسی قوی در اطراف تجهیزات 4. بدون مواد قابل اشتعال، مواد منفجره، خورنده و گرد و غبار در اطراف تجهیزات 5. فضای استفاده و نگهداری مناسب در اطراف تجهیزات باقی مانده است، همانطور که در زیر نشان داده شده است: A:≥10cm B:≥30cm C:≥120cm D: ≥10cm E:≥40cm
9.2 شرایط محیطی	1. دما: 5 ℃ ~ 35 ℃ 2. رطوبت نسبی: ≤85٪ 3. فشار هوا: 86kPa × 106kPa
9.3 شرایط منبع تغذیه	برق مورد نیاز AC380V: 1. یک کابل پنج هسته ای (سه فاز چهار سیم + سیم محافظ زمین) (طول حدود 4 متر) 2. محدوده ولتاژ: AC 380 V 3. محدوده نوسان فرکانس مجاز: (50 ± 0.5) هرتز 4. مقاومت زمین حفاظتی کمتر از 4Ω است 5. کاربر موظف است تجهیزات را با یک کلید هوا یا برق با ظرفیت مربوطه در محل نصب پیکربندی کند و این کلید باید به طور مستقل توسط دستگاه استفاده شود.
9.4 حداکثر جریان حداکثر مصرف برق	Imax≤100A Pmax≤26.5KW
9.5 سایرین	باز کردن درب محفظه آزمایش در حین آزمایش باعث نوسانات دما و رطوبت در محفظه می شود.اگر درب چندین بار باز شود یا برای مدت طولانی باز بماند یا نمونه آزمایشی در طول آزمایش رطوبت ساطع کند، مبدل حرارتی سیستم تبرید ممکن است یخ بزند و کار نکند.
