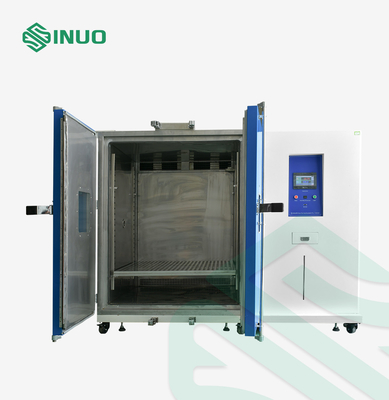

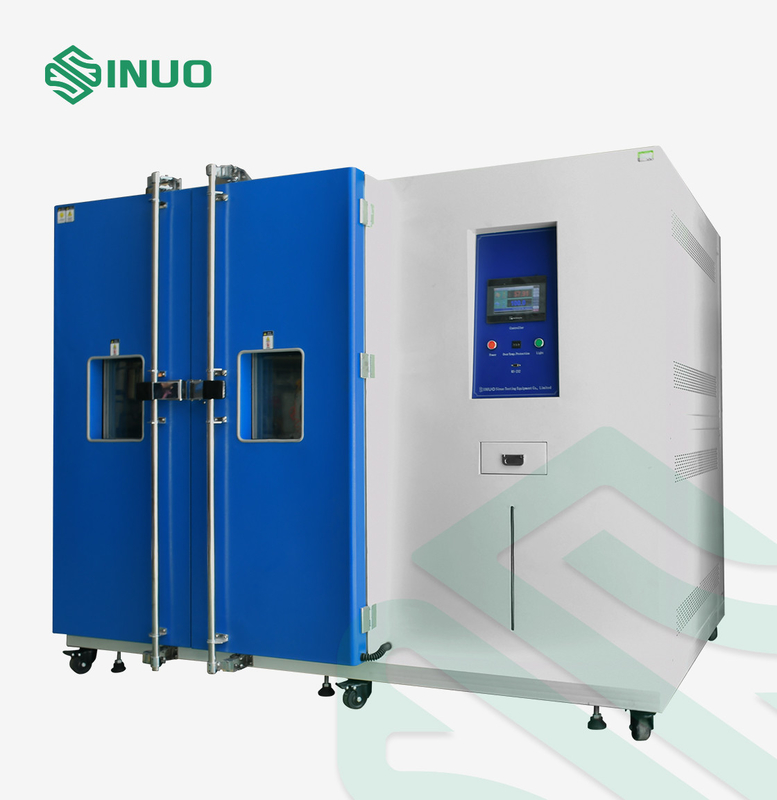

2880L دما و رطوبت قابل برنامه ریزی راه رفتن در محفظه آزمایش

1. محدودیت نمونه

2. حجم، اندازه و وزن

2.1 حجم محتوای اسمی

2.2 اندازه محفظه داخلی

2.3 ابعاد خارجی

2.4 وزن

3. عملکرد

3.1 محدوده دما

3.2 محدوده رطوبت

(30～95)٪ RH

(به نمودار محدوده قابل کنترل دما و رطوبت، بدون بار مرطوب و گرمایی فعال مراجعه کنید)

نمودار محدوده قابل کنترل دما و رطوبت

3.3 نوسانات دما

3.4 یکنواختی دما

3.5 انحراف رطوبت

3.6 زمان گرم شدن

3.7 زمان خنک شدن

3.8 صدای کار

4. ویژگی های ساختاری

4.1 ساختار کلی

1. طراحی یکپارچه، مدولار

2. تجهیزات به قسمت های زیر تقسیم می شود: قسمت کابینت، قسمت گردش هوا، قسمت تبرید، سیستم گرمایش، سیستم رطوبت، قسمت کنترل الکتریکی

4.2 ساختار عایق حرارتی

مواد جدار بیرونی: فولاد گالوانیزه دو طرفه، عملیات اسپری سطحی یا فولاد Q235، ترشی سطح، فسفاته کردن، عملیات اسپری سطحی

جنس دیوار داخلی: صفحه فولادی ضد زنگ SUS304
مواد عایق: کامپوزیت ویژه با مواد عایق عملکرد عایق حرارتی ویژه: تخته پلی اورتان سفت و سخت و پشم شیشه

4.3 پیکربندی استاندارد محفظه آزمایش

4.4 تحمل بار

ظرفیت باربری قفسه نمونه کمتر از 30 کیلوگرم در لایه نیست

ظرفیت باربری صفحه پایین محفظه آزمایش: ≥100 کیلوگرم بر متر مربع (بار یکنواخت)

4.5 پنجره مشاهده

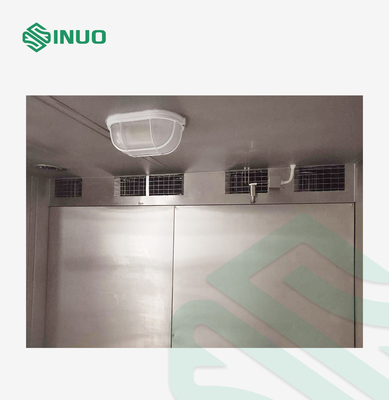

4.6 نورپردازی

4.7 رابط عملیات کنترل

4.8 اتاق ماشین آلات

4.9 کابینه کنترل توزیع برق

5. قسمت گردش هوا

5.1 فن

فن هوای گرم شده توسط هیتر را در محفظه بهم می زند و سپس هوا را به بیرون از کانال می فرستد و به هوا اجازه می دهد تا در محفظه به گردش درآید.

5.2 تونل باد

5.3 بخاری

5.4 رطوبت ساز

6. سیستم تبرید

7. سیستم کنترل

7.1 کنترلر

7.2 حالت عملیات

7.3 روش تنظیم

7.4 ورودی

7.5 خروجی

7.6 روش کنترل

7.7 محدوده تنظیم

7.8 دقت کنترل

7.9 نمایش داده های آزمایشی

7.10 توابع فرعی

سنسور اندازه گیری

7.11 حفاظت از قطع برق

8. تنظیمات دیگر

8.1 قطع کننده مدار نشتی کل برق

این تجهیزات دارای چندین عملکرد حفاظتی هشدار مانند دمای بیش از حد، گرم شدن بیش از حد فن، جریان بیش از حد، فشار بیش از حد کمپرسور، گرمای بیش از حد و غیره است. عملکرد خود عیب یابی کنترلر می تواند اطمینان حاصل کند که وقتی تجهیزات غیرعادی است. ، برق اجزای اصلی را قطع کرده و همزمان آلارم ارسال می کند.

شامل:

(1) سوئیچ هوا (برای جلوگیری از جریان بیش از حد و اتصال کوتاه)؛
(2) حفاظت از گرمای بیش از حد فن (محافظت از دمنده و جلوگیری از گرم شدن بیش از حد فن).
(3) حفاظت از فشار بیش از حد کمپرسور، گرمای بیش از حد و جریان بیش از حد (از کمپرسور برای جلوگیری از فشار، دما و جریان بیش از حد محافظت کنید).
(4) حفاظت از دمای بیش از حد (برای جلوگیری از بالا بودن دمای اتاق آزمایش و محافظت از نمونه).

(5) حفاظت از دمای محلی در اتاق تهویه مطبوع (برای جلوگیری از دمای بیش از حد در اطراف قسمت گرمایش و برای محافظت از پوسته اتاق آزمایش).
(6) محافظ خشک سوز برای سیم فیوز حرارتی (برای جلوگیری از سوختن دیگ از آب)؛
(7) فیوز (برای جلوگیری از اتصال کوتاه مدار کنترل و مدار روشنایی)؛
(8) حفاظت از فشار مخزن (برای جلوگیری از آسیب به بدنه آزمایشگاهی ناشی از فشار بیش از حد در مخزن)

8.3 سایرین

8.4 کابل برق

9. شرایط استفاده

9.1 محل نصب

1. زمین تراز و دارای تهویه مناسب است
2. بدون لرزش قوی در اطراف تجهیزات
3. بدون میدان الکترومغناطیسی قوی در اطراف تجهیزات
4. بدون مواد قابل اشتعال، مواد منفجره، خورنده و گرد و غبار در اطراف تجهیزات

5. ظرفیت باربری زمین سایت: حداقل 800 کیلوگرم بر متر مربع
6. فضای استفاده و نگهداری مناسب در اطراف تجهیزات باقی مانده است، همانطور که در زیر نشان داده شده است:

A:≥10cm B:≥30cm C:≥120cm D: ≥10cm E:≥40cm

9.2 شرایط محیطی

9.3 آب لوله کشی

(فقط برای تجهیزات حرارتی مرطوب با دستگاه آب خالص)

جریان ≥200 کیلوگرم در ساعت، فشار 0.1 مگا پاسکال × 0.25 مگا پاسکال
آب لوله کشی استاندارد GB 5749-1985 برای آب آشامیدنی بهداشتی را برآورده می کند
توجه: رابط رزوه زن DN15 برای دستگاه آب خالص

(دستگاه آب خالص باید توسط کاربر تهیه شود)
