| نام تجاری: | Sinuo |
| شماره مدل: | SN557 |
| مقدار تولیدی: | 1 |
| قیمت: | Customized |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 30 ست در ماه |
IEC 60086-4 دستگاه آزمایش باتری باتری های لیتیوم تجهیزات آزمایش انفجار آتش
استانداردها و بند های رعایت شده
IEC60086-4:2014باتری های اولیه ️بخش ۴: ایمنی باتری های لیتیومبند 62.5 و 62.7 شکل 1
UL 2580 باتری های مورد استفاده در وسایل نقلیه الکتریکی ضمیمه B2.10 و D3.10
UL 1642 باتری های لیتیومیبند 20 شکل 20.1
UL 2054 مزیت برای بسته های باتری بند 22 شکل 22
پارامترهای فنی
| محدودیت نمونه گیری |
این تجهیزات آزمایش: آزمایش یا نگهداری نمونه های بیولوژیکی آزمایش یا ذخیره نمونه های منبع انتشار الکترومغناطیسی قوی آزمایش یا نگهداری نمونه های مواد رادیواکتیو آزمایش یا نگهداری نمونه های مواد بسیار سمی آزمایش یا نگهداری نمونه ها در طول آزمایش یا ذخیره سازی که ممکن است چنین مواد یا اشیاء را تولید کند |
|
| تعداد ایستگاه ها | 1 ایستگاه | |

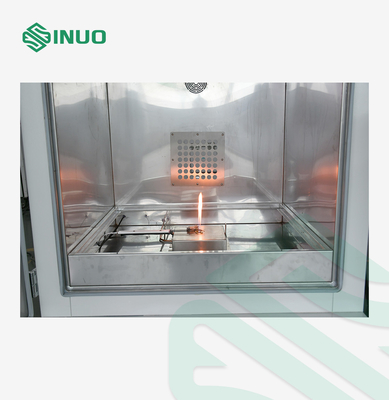

| سوزنده | سوزنده بنسن، قطر داخلی لوله 0.375 اینچ (9.5mm) | |
| زمان استفاده از شعله | 99H59M59.9S±0.1s | |
| ارتفاع شعله | 10~75±2mm قابل تنظیم است | |
| قطر سوراخ آزمایش | ۱۰۲ میلی متر | |
| دستگاه روشن کردن آتش | روشن کردن آتش اتوماتیک | |
| نمودار طرحی فانوس و دستگاه آتش سوزی الکتریکی | |
|
| قطر نوار آزمایش | 1/4 اینچ (6.4mm) ×12 اینچ (305mm) | |
| عرض پوشش تست | 24 اینچ (610 میلی متر) ×12 اینچ (305 میلی متر) ، هشت گوشه ای | |
| ارتفاع پوشش آزمایش | 12 اینچ (305 میلی متر) | |
| آزمایش قطر براق آلومینیوم | 0.010 اینچ (0.25 میلی متر) 16 سوراخ × 16 سوراخ | |

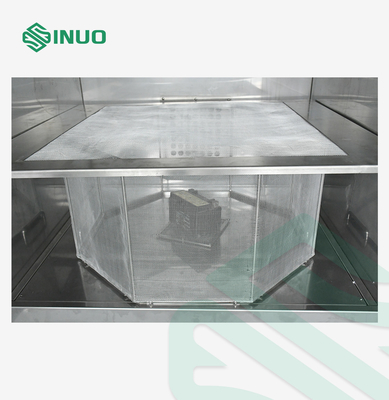

| پوشش شبکه هشت گوشه ای از فولاد ضد زنگ | فاصله بین یکدیگر 2 فوت (610mm) ، ارتفاع پوشش شبکه هشت گوشه ای1 فوت (305mm) | |
| صفحه نمایش | 150 × 150mm (از بغل سیم فولاد با 20 سوراخ در هر پا یا سیم فولاد 0.017 اینچ / 0.43mm ساخته شده است) ، حداکثر ظرفیت: 5 کیلوگرم | |
|
نقشه استاندارد پوشش هشت طرفه |
|
|
|
تصویر فیزیکی برای پوشش هشت طرفه |
|
|
| نیاز به گاز سوزان | گاز نفتی مایع با پاکیزه ی بالا (باید توسط مشتری آماده شود) | |
| سیستم کنترل | PLC، و یک کنترل از راه دور ارائه شده است، کل روند آزمایش به طور کامل خودکار | |
| روش نمایش و کار | صفحه لمسی | |
| مانیتور ویدئو | برند | MI |
| مدل | MJSXJ09CM | |
| اندازه | 115*78*78 میلی متر | |
| قطعنامه | ۱۲۹۶P ((۳ مگاپیکسلی) | |
| زاویه دید | افقی 360° عمودی 108° | |
| کنترل PTZ | کنترل APP (افقی + عمودی) | |
| بازار شبانه ی پر رنگ | نور کم رنگ کامل | |
| دید شبانه مادون قرمز | حمایت | |
| صداي دو طرفه | حمایت | |
| عملکرد ردیابی | حمایت | |
| روش نصب | صاف / سر به پایین / به طرف نصب شده | |
| کانال وای فای | 2.4GHz | |
| ذخیره سازی | همراه با کارت 32G microSD | |

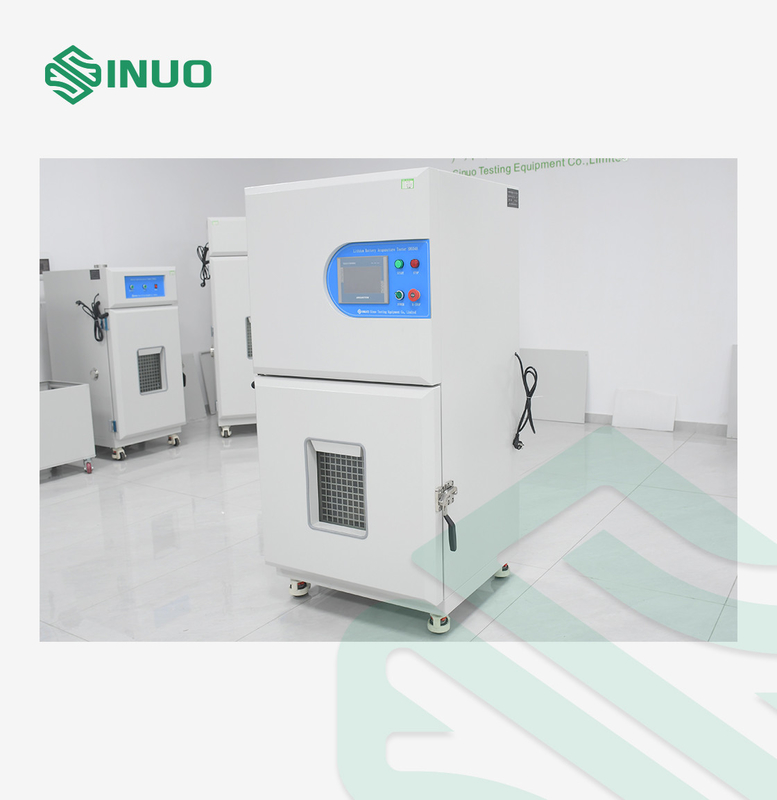

| اندازه بین | W800XD700XH700 میلی متر | |
| ابعاد کلی | W1000XD900XH1620 میلی متر | |
| پنجره مشاهده | 430 × 350mm ((گلاس ضد انفجار با ضخامت 20mm) ، با شبکه ضد انفجار | |

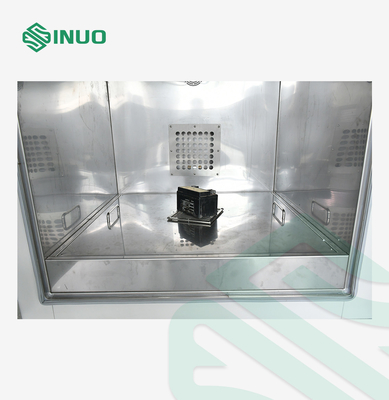

| مواد اتاق داخلی | SUS304 فولاد ضد زنگ | |
| مواد اتاق بیرونی | پودر سرد رول شده | |
| کشنده دود | Φ 150 میلی متر در پشت | |
| پايين | با چرخ های جهانی نصب شده | |
| بندر تخلیه فشار | اتاق آزمایش با دستگاه کاهش فشار، زمانی که فشار در اتاق به تنظیم، خود باز سوراخ کاهش فشار برای آزاد کردن فشار از اتاق | |
خلاصه تجهیزات
1 خلاصه ی محصول
1.1 استانداردهای اعمال شده
اين دستگاه مطابق باIEC60086-4:2014 شکل 1UL2054 بند 22 شکل 22.1، UL 1642-2009 بند 20 شکل 20.1، GB 31241-2014 ماده 7.9 شکل E.2.
1.2 استفاده
دستگاه آزمایش آتش در باتری یک تجهیزات آزمایشی ضروری برای تولید کنندگان باتری و بخش های بازرسی کیفیت است. این تجهیزات دارای ویژگی های عملکرد راحت است.ایمنی و قابلیت اطمینان، و دقت بالا. این یک دستگاه آزمایش ایده آل برای احتراق باتری و آزمایش گلوله است.
1.3 ویژگی ها
1.3.1 PLC و صفحه لمسی برای کنترل و کار.
1.3.2 هنگامی که یک زنگ خطر دود وجود دارد، خروجی به طور خودکار باز می شود و هنگامی که دود وجود ندارد، پس از تأخیر بسته می شود.
1.3.3 آژیر اشتعال شکست خورده و قطع منبع بخار
1.3.4 روشنایی داخلی، از طریق انعکاس خارجی، برای اطمینان از عمر و ایمنی روشنایی و غیره
1.3.5 دوربین ویدئویی HD و پنجره بصری می تواند به اپراتور اجازه دهد تا تغییرات شیء مورد آزمایش را در آزمایش به وضوح مشاهده کند.
1.3.6 با شیشه ضد انفجار و مجهز به شبکه فولادی، حفاظت دوگانه.
1.3.7 با کنترل از راه دور، حداکثر فاصله می تواند به 10 متر برسد.
1.4 روش های آزمایش
باتری آزمایش بر روی یک میز مسطح با یک صفحه پوشش با یک سوراخ قطر 4 اینچ در وسط قرار داده می شود. صفحه پوشش از شبکه سیم فولاد با 20 سوراخ در هر پا یا سیم فولاد 0 ساخته شده است.017 اینچ (0.43mm). یک صفحه نمایش با 8 طرف با عرض 2 فوت (610 میلی متر) و ارتفاع 1 فوت (305 میلی متر) در هر طرف اطراف نمونه قرار دهید. شبکه فلزی شامل 0.010 اینچ (0.010 میلی متر) است.25mm) سیم فلزی در 16-18 سیم در هر اینچنمونه بر روی یک شبکه فلزی قرار داده می شود، سوراخ در مرکز میز را پوشش می دهد و سپس گرم می شود تا منفجر شود یا نابود شود.جهت شیر ایمنی موازی با پارچه آسبست است.
پذیرش: هیچ بخشی از باتری منفجره از صفحه عبور نمی کند و هیچ بخشی یا کل باتری از صفحه بیرون نمی آید.
