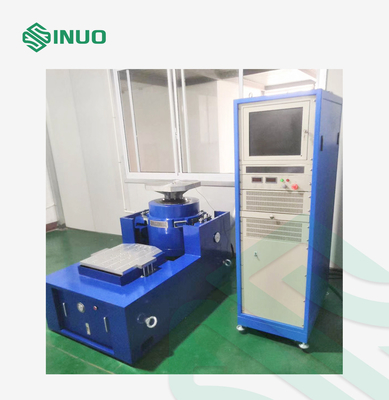

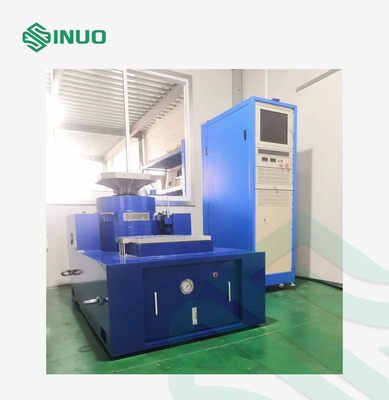

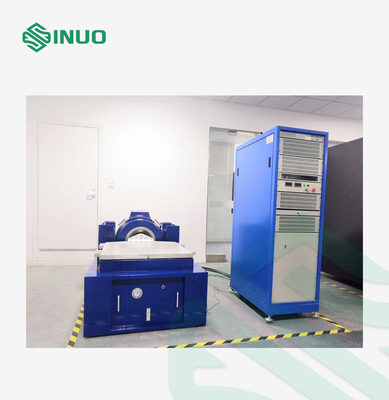

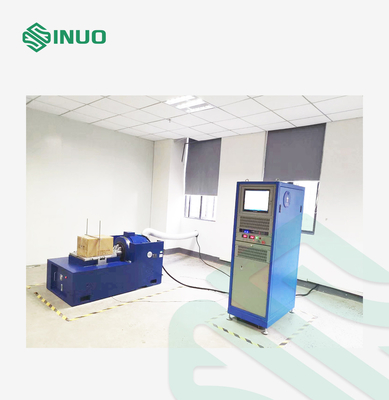

تجهیزات تست باتری لیتیوم یون EV UL 2580 Cell Testing Vibration Equipment

جزئیات محصول:

محل منبع: چین
نام تجاری: Sinuo
گواهی: Calibration Certificate (Cost Additional)
شماره مدل: SN553

پرداخت:

مقدار حداقل تعداد سفارش: 1
قیمت: Customized
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 30 روز
شرایط پرداخت: T/T
قابلیت ارائه: 10 ست در ماه
اکنون تماس بگیرید

اطلاعات تکمیلی

استاندارد کاربردی: UL 2580، IEC 62133-2012، UN38.3، UL 2054 نیروی سینوسی: 600 کیلوگرم (6000 نیوتن)
نیروی ضربه: 1200 کیلوگرم (12000 نیوتن) محدوده فرکانس: 5 تا 3500 هرتز
جابجایی پیوسته: 51 میلی متر فرکانس جداسازی ارتعاش: 3 هرتز
حداکثر سرعت ارتعاش: 2 متر بر ثانیه قطر کویل دینامیک: Φ230mm
برجسته کردن:

تجهیزات تست باتری لیتیوم یون 6000N UL2580

توضیحات محصول





تجهیزات تست ارتعاش سلولی باتری لیتیوم یونی خودروهای جاده ای UL 2580



استانداردها و بندهای منطبق


استاندارد UL 2580: 2020 برای ایمنی باتری ها برای استفاده در وسایل نقلیه الکتریکی پیوست B2.1 و ضمیمه B3.6



IEC60335-2-24:2012بند 21.101



IEC 62133-2012بند 7.2.2



GB/T31485,EN ,UN38.3 ,UL 2054,QC/T 744-2006,QC/T 743-2006



بررسی اجمالی تجهیزات


نمونه و محدودیت ها:باتری، پک باتری، کمپرسور یخچال، کمپرسور خنک کننده انواع کولر خودرو برای مبرد با R134a، کمپرسور برقی، صدا خفه کن خودرو، لوله اگزوز خودرو، داشبورد خودرو، مجموعه گاراژ خودرو، نورگیر خودرو، کولر خودرو.



کاربرد:برای تست ارتعاش انواع قطعه کار استفاده می شود، پارامترهای قطعه کار مانند کمپرسورها در یخچال هستند، توان ورودی، نویز و غیره پس از آزمایش نمی توانند از الزامات استاندارد فراتر رود.



اصل آزمون: رسانای انرژی در اثر میدان مغناطیسی نیروی الکترومغناطیسی حرکت می کند.هنگامی که دینامیک در پلت فرم ارتعاشی الکترومغناطیسی به صورت مغناطیسی توسط سیگنال های جریان متناوب ایجاد می شود، یک حرکت ارتعاشی ایجاد می شود.



ساختار:سیستم تست ارتعاش از چهار قسمت تشکیل شده است: میز تست ارتعاش، تقویت کننده قدرت، کنترل کننده و فن خنک کننده.

1. جدول ارتعاش: حرکت: مهمترین بخش مرحله ارتعاش الکتریکی یک سیستم دینامیک است و یک سیستم فعالیت است.دینامیک چگونه کار می کند؟در شکاف هوای کار ایجاد شده توسط حلقه محرک در حلقه محرک قرار می گیرد، به طوری که سیم پیچ درایو می تواند با ارتعاش آزاد و پایین تغذیه شود.این کار دایره پویا است.



2. سیم پیچ مغناطیسی: سیم پیچ تحریک میز ارتعاشی الکتریکی به یک قسمت فوقانی و هیجان انگیز تقسیم می شود، هر دوی آنها از دو میدان مغناطیسی متقابل عمود بر هم و دینامیک تشکیل شده اند، سیم پیچ برای تولید القای مغناطیسی در مورد انرژی دادنمیز ارتعاشی نیروی انحصاری مورد نیاز برای برش متقابل بین دینامیک و تحریک است.



3. بخش تقویت کننده قدرت: تقویت کننده قدرت بخش مهمی از سیستم تست ارتعاش الکتریکی است، عملکرد و جدول ارتعاشی به طور مستقیم به عملکرد کلی سیستم تست ارتعاش مربوط می شود.توسعه تقویت کننده قدرت سه نسل را تجربه کرد: تقویت کننده برق لوله الکترونیکی، تقویت کننده برق خطی ترانزیستور، تقویت کننده برق لوله سوئیچ.تقویت کننده برق لوله الکترونیکی در حال حاضر به ندرت استفاده می شود، راندمان تبدیل تقویت کننده توان خطی ترانزیستور معمولاً تنها حدود 50٪ است در حالی که سایر انرژی ها به انرژی حرارتی تبدیل می شوند، نه تنها راندمان تبدیل کم، بلکه اتلاف گرما نیز مشکل بزرگی است. تقویت کننده برق لوله سوئیچینگ لوله اثر میدان قدرت را تصویب می کند، تلفات بسیار کوچک است، راندمان بیش از 90٪ است، تقویت کننده برق لوله سوئیچینگ ما در حال حاضر بیش از 95٪ است.



4. اصل کار تقویت کننده قدرت: جریان متناوب سه فاز از ترانسفورماتور فرکانس قدرت جدا می شود، فیلتر پل کامل سه فاز تغذیه می کند، سپس یک منبع تغذیه DC با نوار کم به ترانسفورماتور پل H توسط خازن به دست می آید. فیلتر کردن، موج ولتاژ خروجی پس از قالب معمولی و خفگی حالت معمولی به میز ارتعاشی خروجی می شود.



5. واحد کنترل: کنترل کننده ارتعاش سری Venzo محصول اصلی ما یک کنترل کننده عالی است که مقرون به صرفه است، توانایی کنترل انواع میزهای ارتعاشی (میز لرزان برقی یا هیدرولیک و غیره) را دارد.قاب و الگوریتم کنترل پیشرفته بین المللی DSP، پردازنده DSP 450 مگاهرتز شناور 32 بیتی، ADC 24 بیتی با کارایی بالا، محدوده دینامیکی تا 130 دسی بل 32، کیفیت کنترل قابل اعتماد را تضمین می کند.در عین حال، این ابزار می تواند جامع ترین ماژول نرم افزار کنترل ارتعاش شامل: تصادفی، سینوسی، ضربه کلاسیک، جستجوی تشدید و ساکن، کنترل طیف پاسخ ضربه، تصادفی سینوسی، سینوسی به علاوه سینوسی، تصادفی به علاوه تصادفی، طولانی را در اختیار شما قرار دهد. رفراندوم شکل موج و سایر توابع کمکی.هر ماژول عملکردی توابع اساسی و ویژگی های اختیاری را ارائه می دهد، کاربران می توانند عملکرد مورد نظر را با توجه به نیاز خود سفارشی کنند.عملکرد ساده، عملکرد کنترل غنی، عملکرد تجزیه و تحلیل پیشرفته و عملکرد گزارش، به روز رسانی آسان سخت افزار و سخت افزار و قابلیت اطمینان بالا، بنابراین کنترل کننده ارتعاش شرکت ما مقرون به صرفه است.



استفاده از محیط:

1. منبع تغذیه سه فاز منبع تغذیه سیستم: AC380V±10٪ / 50Hz 30KW

2. محدوده دما: 0℃ تا 40℃

3. محدوده رطوبت: 0-90٪، آشکار نشد

4. محل نصب باید زمین صاف، بدون گاز خورنده، گرد و غبار کمتر، بهتر است یک تهویه مطبوع داشته باشد.

5. سیستم تست ارتعاش باید مجهز به زمین مخصوص آزمایشگاه باشد.مقاومت زمین به زمین کمتر از 4Ω است.

6. کاربران باید پخش کننده مربوطه، لیفتراک را آماده کنند.



پارامترهای فنی


مولد ارتعاش DC-600 DC-2000
نیروی سینوسی 600 کیلوگرم (6000 نیوتن) 2000 کیلوگرم (20000 نیوتن)
نیروی تصادفی 600 کیلوگرم (6000 نیوتن) 2000 کیلوگرم (20000 نیوتن)
نیروی ضربه 1200 کیلوگرم (12000 نیوتن) 4000 کیلوگرم (40000 نیوتن)
محدوده فرکانس 5 تا 3500 هرتز 5 تا 3500 هرتز
جابجایی پیوسته 51 میلی متر 51 میلی متر
فرکانس جداسازی ارتعاش 3 هرتز 2.5 هرتز
فرکانس تشدید سطح یک 3300±5% هرتز 2600±5% هرتز
پیچ کانترتاپ 17*M8 17*M10
نشت شار مغناطیسی <1MT <1MT
حداکثر سرعت، بیشینه سرعت 2 متر بر ثانیه 2 متر بر ثانیه
حداکثر شتاب 750 متر بر ثانیه2(75 گرم) 980 متر بر ثانیه2(100 گرم)
جرم معادل قطعات متحرک 8 کیلوگرم 20 کیلوگرم
قطر کویل دینامیک Φ230mm Φ280mm
حداکثربارگذاری 300 کیلوگرم 300 کیلوگرم
وزن 590 کیلوگرم 2695 کیلوگرم
تقویت کننده برق سوئیچینگ (KA-5) KA-21
خروجی تقویت کننده 5KVA 21KVA
ولتاژ خروجی نامی 120 Vrms 120 Vrms
نسبت سیگنال به نویز > 65 دسی بل > 65 دسی بل
راندمان تقویت کننده قدرت >95% >95%
حفاظت از سیستم حفاظت در برابر دما، حفاظت از جابجایی بیش از حد، حفاظت در برابر ولتاژ، حفاظت در برابر جریان بیش از حد، حفاظت در برابر ولتاژ، حفاظت خارجی، حفاظت از خطای منطقی حفاظت در برابر دما، حفاظت از جابجایی بیش از حد، حفاظت در برابر ولتاژ، حفاظت در برابر جریان بیش از حد، حفاظت در برابر ولتاژ، حفاظت خارجی، حفاظت از خطای منطقی
ابعاد 1800*900*800 میلی متر 1800*900*800 میلی متر
وزن 240 کیلوگرم 450 کیلوگرم
میز انبساط عمودی TB-0505 TB-1010
اندازه جدول 500mm×500mm 1000mm×`000mm
وزن جدول 25 کیلوگرم 60 کیلوگرم
بالاترین فرکانس 2000 هرتز 200 هرتز
جدول سطح S-0505 S-1010
اندازه جدول 500mm×500mm 1000mm×`000mm
وزن جدول 25 کیلوگرم 60 کیلوگرم
بالاترین فرکانس 2000 هرتز 200 هرتز
کامپیوتر و لوازم جانبی مرتبط
میزبان لنوو لنوو
نظارت کنید با توجه به موقعیت رزرو شده محفظه الکتریکی سفارشی شده است با توجه به موقعیت رزرو شده محفظه الکتریکی سفارشی شده است
پنکه FJ-600 FJ-2000
قدرت فن 4 کیلو وات 7.5 کیلو وات
حجم هوا 0.33 میلیون3/s 0.71 M3/s
فشار باد 3.5 کیلو پاسکال 3.5 کیلو پاسکال
ابعاد 500*300*200 میلی متر 500*300*200 میلی متر
طول کانال 4 متر 4 متر
وزن 115 کیلوگرم 140 کیلوگرم
شتاب سنج (سری JF)
حساسیت 150 pc/g 150 pc/g
محدوده فرکانس 0.3-8000 هرتز ± 10٪ 0.3-8000 هرتز ± 10٪
محدوده اندازه گیری 2000 گرم 2000 گرم
مقاومت در برابر ضربه 2500 گرم 2500 گرم
طول خط 5 متر 5 متر
دمای عملیاتی -40-150 ℃ -40-150 ℃
وزن 35 گرم 35 گرم
روش نصب M5 M5
