تجهیزات تست شوک حرارتی VW 80000 اتاق آزمایش آب پاشیده MBN LV 124-2 K-12

تجهیزات تست شوک حرارتی VW 80000 اتاق آزمایش آب پاشیده MBN LV 124-2 K-12

نام تجاری:	Sinuo
شماره مدل:	SN4421
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	20 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

استاندارد کاربردی:

MBN LV 124-2، VW-80000، و غیره

نمونه تست:

اجزای خودرو

حجم داخلی اسمی:

800 لیتر یا سفارشی

دمای گرمایش:

Rt 10 ° C ~ 120 ° C

نرخ گرمایش:

RT+10°C ~105°C≤15min

جریان آب:

3-4 لیتر در هر پاشش / نازل

چرخه تست:

هر 30 دقیقه 3 ثانیه پاشیدن

دمای آب:

0-4 درجه سانتیگراد

جزئیات بسته بندی:

کیس تخته سه لا

قابلیت ارائه:

20 ست در ماه

برجسته کردن:

محفظه تست شوک حرارتی VW 80000

محفظه تست شوک حرارتی MBN LV 124-2 K-12

محفظه تست شوک حرارتی VW 80000

توضیحات محصول

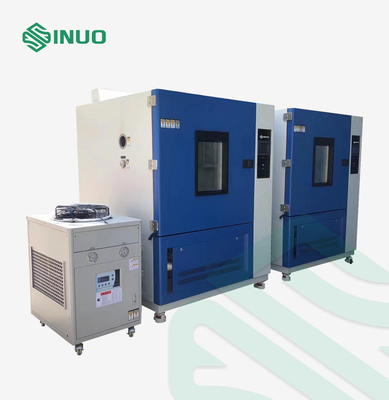

MBN LV 124-2 K-12 شوک حرارتی با تجهیزات تست آب پاشش

استانداردها و بندهای منطبق

MBN LV 124-2 2013-08 "قطعات الکتریکی و الکترونیکی در خودروهای سواری تا 3.5 تن - الزامات عمومی، شرایط آزمایش و آزمایشات - قسمت 2: الزامات زیست محیطی" بند 9.12 K-12 شوک حرارتی با آب پاشیده

VW-80000: 2009-10 "قطعات الکتریکی و الکترونیکی در وسایل نقلیه موتوری تا 3.5 تن الزامات عمومی، شرایط تست و آزمایش" بند 11.12 K-12 شوک دمایی با آب پاشیده

ISO16750-4:2006 "وسایل نقلیه جاده ای - شرایط محیطی و آزمایش تجهیزات الکتریکی و الکترونیکی - قسمت 4: بارهای اقلیمی" بند 5.4.2 تست شوک آب یخ.

GB/T28046.4-2011 "وسایل نقلیه جاده ای - شرایط محیطی و آزمایش تجهیزات الکتریکی و الکترونیکی - قسمت 4: بارهای اقلیمی" بند 5.4.2 تست شوک آب یخ.

بررسی اجمالی تجهیزات

نمونه ها و محدودیت ها:قطعات الکتریکی و الکترونیکی خودرو، ابعاد باید تعیین شود.این تجهیزات آزمایشی آزمایش مواد قابل اشتعال، مواد منفجره، فرار را ممنوع می کند.آزمایش مواد خورنده ذخیره شده؛آزمایش های ذخیره سازی بیولوژیکی؛تست های ذخیره سازی نمونه های گسیل الکترومغناطیسی قوی.

کاربرد:این آزمایش بار قطعه را در هنگام قرار گرفتن در معرض آب پاشیده شبیه سازی می کند، همانطور که هنگام رانندگی از میان گودال ها رخ می دهد.این آزمایش برای تأیید عملکرد قطعه در هنگام قرار گرفتن در معرض سرمایش ضربه ای با استفاده از آب است.این اتفاق هنگام رانندگی در جاده های آبی در زمستان رخ می دهد.حالت‌های خرابی، ترک‌خوردگی مکانیکی مواد یا خرابی آب‌بند است که در اثر ضرایب انبساط دمایی مختلف ایجاد می‌شود.

اصل:نمونه گرم شده تا دمای آزمایش را با آب یونیزه (0-4 درجه سانتیگراد، آب لوله کشی حاوی 3 درصد وزنی گرد و غبار آریزونا، ریز، مطابق با ISO 12103-1. اختلاط دائمی باید تضمین شود) اسپری کنید. فاصله 300-350 میلی متر از نمونه.مدت زمان هر پاشش 3 ثانیه و جریان آب 3-4 لیتر در هر پاشش / نازل است.مدت زمان انتقال ＜20 ثانیه (برای انتقال دستی DUT بین ذخیره دما و پاشش) (فقط ISO 16750-4 و GB/T28046.4 مورد نیاز است).

استفاده از محیط:دمای محیط 25+ درجه سانتیگراد، رطوبت نسبی ≤ 85% R. H، و مقدار در شرایط عدم وجود نمونه در محفظه آزمایش اندازه گیری شد.

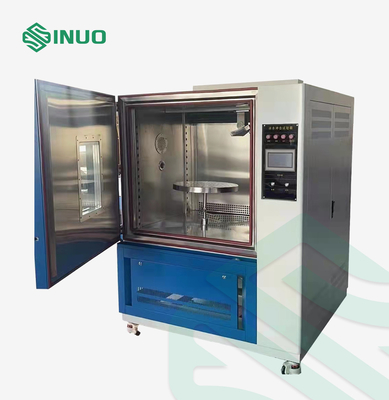

ساختار:ساختار نوع محفظه، گرمایش و ضربه آب یخ در دو محفظه با پارتیشن‌هایی در وسط تکمیل شده است.

پارامترهای فنی

حجم داخلی اسمی	800 لیتر یا می توان آن را سفارشی کرد
اندازه موثر محفظه داخلی	800 × 800 × 1000 (mm) یا مشروط به طراحی واقعی
منطقه جعبه گرمایش	سمت راست
اندازه نگهدارنده نمونه	تعیین شود
اندازه بیرونی	150012201780(mm) W×D×Hیا مشروط به طراحی واقعی
وزن	500 کیلوگرمیا مشروط به طراحی واقعی
صدای کار	≤75db، 1 متر از دستگاه جلوی دستگاه و 1.2 متر دورتر از زمین اندازه گیری می شود.
حداکثر قدرت	6 کیلو واتیا مشروط به طراحی واقعی
حداکثر جریان	40Aیا مشروط به طراحی واقعی
منبع تغذیه	AC380V تک فاز R, N + زمین حفاظتی. محدوده نوسان مجاز ولتاژ 10% ولت؛ محدوده نوسان فرکانس مجاز 50±0.5HZ; منبع تغذیه حالت TN-S یا منبع تغذیه حالت TT. مقاومت اتصال به زمین سیم ارت حفاظتی کمتر از 4Ω است کاربر موظف است کلید هوا یا برق را با ظرفیت مربوطه برای تجهیزات در محل نصب پیکربندی کند و سوئیچ باید به طور مستقل کنترل شود. هنگامی که از تجهیزات برای قرار دادن نمونه برق در جعبه استفاده می شود، منبع تغذیه نمونه باید از منبع تغذیه خارجی استفاده کند و منبع تغذیه دستگاه نباید مستقیماً استفاده شود.
محدوده دمای گرمایش	Rt 10 ° C ~ 120 ° C، قابل تنظیم است
نرخ گرمایش	RT+10°C ~105°C≤15min
جریان آب	3-4 لیتر در هر پاشش / نازل

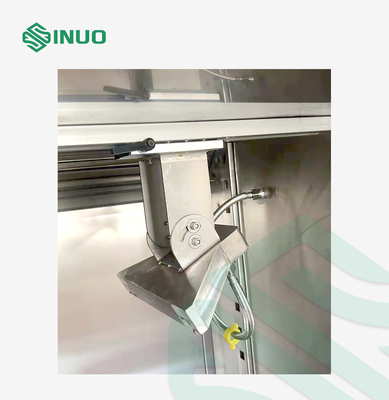

نازل پاشش	مطابق شکل 31 MBN LV 124-2 (یا شکل 38 VW8000 و غیره) اگر عرض DUT بسیار بزرگتر از عرض پاشش یک نازل پاشش است، باید چندین نازل پاشش در یک ردیف مرتب شوند تا آب به DUT پاشیده شود.
حالت اسپلش	اسپری نازل DUT به صورت افقی
دمای آب پاشش	0-4 ℃، کمپرسور تبرید + پمپ آب مخلوط
محیط را برای پاشیدن آزمایش کنید	آب لوله کشی حاوی 3 درصدگرد و غبار آریزونااز نظر وزن، خوب، مطابق با ISO 12103-1.اختلاط دائمی باید تضمین شود.
فاصله نازل تا DUT	300 ~ 350 میلی متر
تعداد نمونه هایی که می توان قرار داد	تک یا چندتایی [اندازه کلی در محدوده W × H × D300 × 400 × 500 (mm) است]
چرخه تست	هر 30 دقیقه 3 ثانیه پاشیدن.زمان چرخه را می توان تنظیم کرد، همانطور که در شکل 30 MBN LV 124-2 یا شکل 37 VW8000 و غیره نشان داده شده است.
تعداد چرخه ها	100، قابل تنظیم است
چیدمان نازل	در سمت چپ محفظه داخلی، رو به نمونه قرار گرفته اند
تست تثبیت نمونه	روی قاب نصب در محفظه ثابت شده است، جهت همان جهت جهت بارگیری است.
ساختار اتاق	مواد محفظه داخلی: فولاد ضد زنگ SUS316# با ضخامت 1.2 میلی متر؛ مواد محفظه بیرونی: فولاد ضد زنگ SUS304# ضخامت 1.0 میلی متر؛ جعبه دمنده گرمایش: فولاد ضد زنگ SUS304# به ضخامت 1.0 میلی متر، دو لایه داخل و خارج، با مواد عایق حرارتی در وسط، واقع در سمت راست محفظه آزمایش. جعبه کنترل و محفظه آزمایش یکپارچه هستند. آب اسپری در پایین محفظه آزمایش بازیابی می شود. نازل اسپری در سمت چپ محفظه آزمایش قرار دارد و توسط یک طرف ثابت می شود. پایین محفظه آزمایش توسط فولاد کانالی به یک ساختار مشبک جوش داده شده است، سطح بالایی با صفحه فولادی برای نصب شاسی قاب نصب نمونه و سیستم گرمایش دمش سوراخ باز در سمت راست محفظه آزمایش قرار داده شده است.
درب اتاق	تک درب دسته ضد انفجار پنجره شفاف مه برف پاک کن
پنجره مشاهده	روی درب، اندازه 600x600 میلی متر قرار دارد
نورپردازی	نورپردازی داخلی
صفحه کنترل	رابط انسان و ماشین کنترل، سوئیچ پاور، سوئیچ روشنایی، رابط انسان و ماشین 7 اینچی رزرو
کابینت کنترل توزیع برق	کلید برق کل، کنترلر رابط انسان و ماشین، برد توزیع برق، فن خنک کننده، محافظ بیش از حد دما، پمپ آب.
سیستم بازیابی آب	برای دستیابی به صرفه جویی در مصرف آب از چرخه بازیافت پایین استفاده کنید
سیستم آبرسانی گلی	از فولاد ضد زنگ SUS316# برای ساخت مخزن آب تامین آب گل استفاده می شود و دستگاه همزن ضد تبلور آب گل، پمپ آب تامین آب گل و دستگاه تنظیم فشار لوله تامین آب برای اطمینان از تامین جریان ثابت فشار ثابت تضمین می شود. افشانه.
مکمل آب گل	به صورت دستی، آب گل آلود آماده شده را می توان مستقیماً به مخزن گل وارد کرد.
سیستم تمیز کردن لوله	به منظور جلوگیری از گرفتگی خاک خط لوله، پس از انجام آزمایش، آبرسانی به طور خودکار شروع شده و خاک موجود در خط لوله تمیز می شود.شیر برقی تامین آب تمیز حرفه ای.
تامین آب	به طور مستقیم به لوله آب متصل می شود، فشار آب مورد نیاز ≥ 2kgf / cm2
سیستم کنترل الکتریکی
کنترل کننده	کنترلر صفحه نمایش لمسی LCD به چرخه گرمایش، چرخه اسپری، عمل پمپ، عمل تمیز کردن و غیره تقسیم می شود.
سیستم خنک کننده	با استفاده از کمپرسور France Tecumseh
ارتباط	می تواند به عنوان یک سیستم نظارت و کنترل از راه دور برای ثبت داده های آزمایش استفاده شود
حالت کاربری	حالت برنامه / حالت تنظیم
حالت تنظیم	رابط چینی / انگلیسی، ورودی لمسی
کنترل عملیات	عملکرد خارجی کانکتور سیگنال سوئیچ را متوقف می کند، پس از روشن کردن برق، به سادگی کانکتور را کوتاه کنید تا به کنترل کننده دستور اجرا یا توقف عملکرد را بدهد.
حفاظت ایمنی
پمپ اسپری	حفاظت اضافه بار، حفاظت از اتصال کوتاه
قدرت	حفاظت در برابر نشت، اضافه بار و حفاظت از اتصال کوتاه
موتور همزن	حفاظت اضافه بار، حفاظت از اتصال کوتاه
الزامات محیط ذخیره سازی	دمای محیط باید بین 0 تا 35+ درجه سانتیگراد حفظ شود
الزامات محل نصب	پانل های دیوار سمت چپ و راست محفظه آزمایش نباید کمتر از 800 میلی متر از دیوار و فاصله دیوار جلو تا دیوار کمتر از 1000 میلی متر باشد.لطفاً تأیید کنید که آیا تجهیزات می توانند وارد درگاه یا گذرگاه، آسانسور و غیره شوند تا بر پیشرفت پروژه شما تأثیری نداشته باشد.
حالت حمل و نقل	حمل و نقل کل دستگاه

سوال ها و جواب ها

س: چیست؟اندازه موثر محفظه داخلی برای این دستگاه؟
A: می تواند سفارشی شود

س: سیستم بازیابی آب برای این دستگاه چیست؟
A: از چرخه بازیافت پایین برای دستیابی به حفظ آب استفاده می کند.
