تجهیزات تست حفاظت از نفوذ اسپری آب IEC 60529 IPX1 IPX6 محفظه رطوبتی

اتاق تست رطوبت ورودی آب IEC 60529 IPX1 تا IPX6

استانداردها و بندهای منطبق

IEC60529:2013 "درجات حفاظت ارائه شده توسط محفظه (کد IP)" IPX1، IPX2، IPX3، IPX4، IPX5 و IPX6

بررسی اجمالی تجهیزات

استفاده از محیط:

منبع تغذیه: AC220V±5%/50Hz، 10KVA، یا مطابق با نیازهای منبع تغذیه محلی مشتری.

محل استفاده: درجه حرارت 15-35 درجه سانتیگراد، رطوبت نسبی 25٪ -75٪، فشار اتمسفر 86 ~ 106kpa (860 mbar -1060 mbar)، باید مجهز به روشنایی و سوئیچ نشتی ضد آب (یا سوکت) باشد، زمین باید صاف باشد و عملکرد آبگیری و زهکشی باید خوب باشد.

منبع آب: آب تمیز یا آب لوله کشی بدون ناخالصی، مجهز به فیلتر تمیز کننده آب.

نمونه ها و محدودیت ها:محصولات الکتریکی و الکترونیکی، خودرو، قطعات موتورسیکلت، لوازم خانگی، محصولات ارتباطی، روشنایی و سیگنال در فضای باز و غیره.

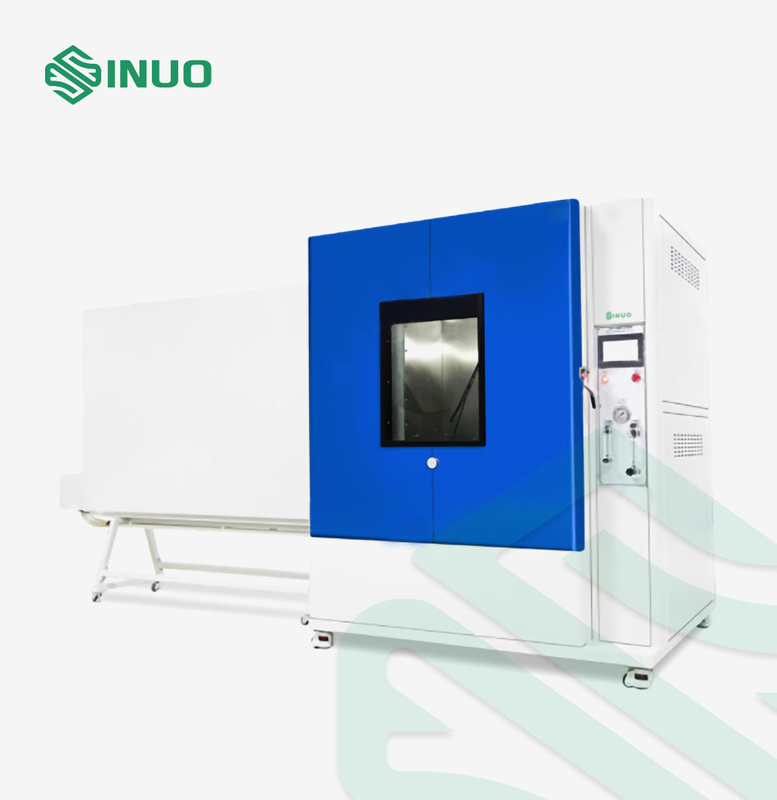

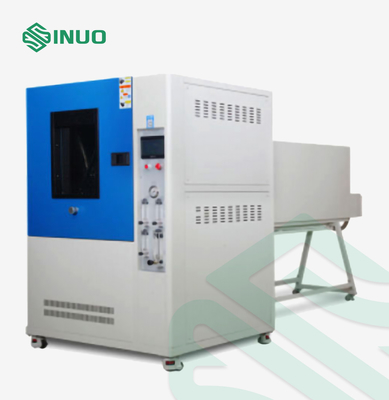

ساختار:تجهیزات آزمایشی شامل شاسی، مکانیزم قطره‌ای عمودی، مکانیزم پاشش آب لوله نوسانی، مکانیزم جت آب، یک تونل، یک کابینت کنترل الکتریکی و یک صفحه گردان است.مکانیسم چکه عمودی در بالای محفظه داخلی نصب شده است.مکانیسم نوسانی در وسط محفظه داخلی نصب شده است، دو انتهای آن بر روی دیواره های جانبی محفظه داخلی ثابت شده است.مکانیسم جت آب در سمت چپ قرار دارد و از طریق تونل طولانی به محفظه داخلی متصل می شود که فاصله بین نازل و نمونه را تضمین می کند.نمونه بر روی صفحه گردان قرار می گیرد، چرخ گردان با حرکت موتور با سرعت چرخش 1r/min برای تست IPX1~IPX6 باعث می شود تا محفظه نمونه در همه جهات پاشیده شود یا از همه جهات عملی پاشیده شود. ;و ارتفاع میز گردان را می توان به صورت دستی تنظیم کرد تا فاصله آزمایش از سوزن تا نمونه مطابقت داشته باشد.کل این سیستم مجهز به یک دستگاه تمیز کننده تصفیه آب برای جلوگیری از انسداد سوراخ سوزن است.و سیستم تست ساختار نوع محفظه را اتخاذ می کند.

کاربرد:

برای بررسی عملکرد حفاظتی محفظه برای اجزای محصولات الکترونیکی و الکتریکی، خودروها، قطعات موتورسیکلت، لوازم خانگی، مهر و موم و لامپ ها در زیر:

چکه آب در درجه IPX1 و IPX2

پاشش و پاشش آب در درجه IPX3 و IPX4.

جت آب با درجه IPX5 و IPX6

اصل:اطمینان حاصل کنید که قطره آب، اسپری آب یا سرعت جت آب با کنترل جریان آب به مقدار استاندارد مورد نیاز می رسد و با کنترل عمق نمونه غوطه ور در آب به فشار معادل دست می یابد و جریان یکنواخت آب یا فشار را در کل تولید می کند. منطقه محوطه

پارامترهای فنی

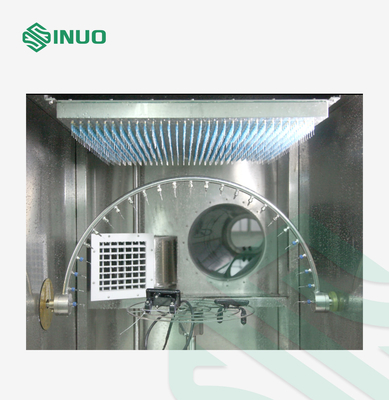

1. مکانیزم قطره ای عمودی
منطقه قطره ای	WD = 600 × 600 میلی متر، اندازه های دیگر را می توان سفارشی کرد
ارتفاع قطره ای	فاصله 200 میلی متری سوزن تا نمونه با تنظیم ارتفاع صفحه گردان یا بالا بردن نمونه به دست می آید.
سرعت چکه کردن (جریان آب)	1+0.5 0mm/min یا 3+0.5 0mm/min قابل تنظیم
دیافراگم سوراخ سوزنی	Φ0.4 میلی متر
فاصله سوراخ قطره ای	20mmx20mm
موقعیت جعبه قطره ای	واقع در بالای محفظه داخلی، ثابت
2.مکانیزم پاشش آب لوله نوسانی
لوله نوسانی	R400، R200 اختیاری است، ساخته شده از فولاد ضد زنگ
دیافراگم سوراخ سوزنی	Φ0.4 میلی متر
توزیع سوراخ های اسپری	IPX3: روی یک قوس 60 درجه در دو طرف نقطه مرکزی (120 درجه) IPX4: در کل 180 درجه نیم دایره فاصله سوراخ ها: 50 میلی متر
سوئیچینگ IPX3/4	تعویض با تغییر تعداد معینی سوزن سوراخ کور یا سوزن سوراخ از طریق
زاویه نوسان	IPX3: 120 درجه (±60 درجه)؛ IPX4: 350 درجه (±175 درجه)
سرعت نوسانی	IPX3:4s /چرخه (2×120 درجه)؛ IPX4:12s /چرخه (2×350 درجه)؛
جریان آب	1-10 لیتر در دقیقه قابل تنظیم

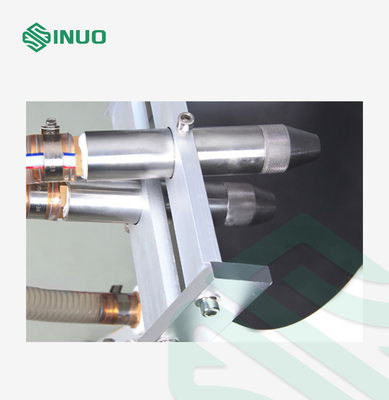

3. مکانیسم جت آب
جهت جت آب	افقی
قطر داخلی نازل	IPX5: Ф6.3 میلی متر؛ IPX6: Ф12.5 میلی متر
نرخ تحویل	IPX5: 0.625±12.5 لیتر در دقیقه؛IPX6: 100±5 لیتر در دقیقه، دبی سنج از طریق روتامتر به صورت دستی قابل تنظیم است
فاصله از نازل تا سطح محفظه	2.8 متر ((فاصله نازل تا سطح مرکزی صفحه گردان، استاندارد 2.5-3 متر نیاز دارد)
روش ثابت نازل	تثبیت مکانیکی
4. عمومی
فشار سنج	0~0.25MPa، می تواند نمایش داده شود
مدت زمان آزمون	0.01S ~ 99.9 دقیقه، می تواند از پیش تنظیم شود
صفحه گردان	قطر: Φ400mm;سرعت چرخش: 1r/min، می تواند در 4 زاویه مکث کند، ارتفاع بلند کردن: 350-600 میلی متر، ظرفیت باربری: ≤50 کیلوگرم
مواد اتاقک	محفظه داخلی و تونل از فولاد ضد زنگ ساخته شده است
سیستم گردش آب	آزمایش در محفظه پردازش می شود، تجهیزات دارای یک مخزن آب است، آب می تواند بازیافت شود.و محفظه داخلی دارای یک دستگاه جمع آوری آب است، آب آزمایش به طور خودکار از طریق شاسی به مخزن ذخیره آب جمع می شود.ورودی آب را می توان به طور خودکار از طریق دریچه شناور در مخزن آب کنترل کرد، سیستم می تواند آلارم های هشدار دهنده سطح آب بالا و پایین را نشان دهد، که می تواند به طور موثر از آسیب دیدن پمپ به دلیل کمبود آب خشک جلوگیری کند.همچنین یک دستگاه فیلتر تمیز کننده در محل ورودی آب وجود دارد.
حفاظت ایمنی	حفاظت توالی فاز، حفاظت در برابر نشت، حفاظت از کمبود آب، حفاظت غیر عادی.
