اتاقک تست اسپری آب جت نازل IPX3 IPX6 اتاق تست کد IP

اتاق تست کد IP نازل جت اسپری آب IEC 60529 IPX3 تا IPX6

استانداردها و بندهای منطبق

IEC60529:2013 "درجات حفاظت ارائه شده توسط محفظه (کد IP)" IP5 & IP6

بررسی اجمالی تجهیزات

استفاده از محیط:

منبع تغذیه: AC220V±5%/50Hz، 10KVA، یا مطابق با نیازهای منبع تغذیه محلی مشتری.

محل استفاده: درجه حرارت 15-35 درجه سانتیگراد، رطوبت نسبی 25٪ -75٪، فشار اتمسفر 86 ~ 106kpa (860 mbar -1060 mbar)، باید مجهز به روشنایی و سوئیچ نشتی ضد آب (یا سوکت) باشد، زمین باید صاف باشد و عملکرد آبگیری و زهکشی باید خوب باشد.

منبع آب: آب تمیز یا آب لوله کشی بدون ناخالصی، مجهز به فیلتر تمیز کننده آب.

نمونه ها و محدودیت ها:محصولات الکتریکی و الکترونیکی، خودرو، قطعات موتورسیکلت، لوازم خانگی، محصولات ارتباطی، روشنایی و سیگنال در فضای باز و غیره.

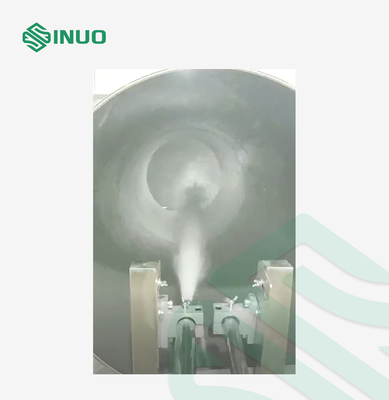

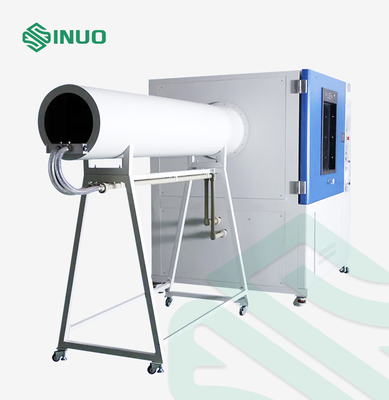

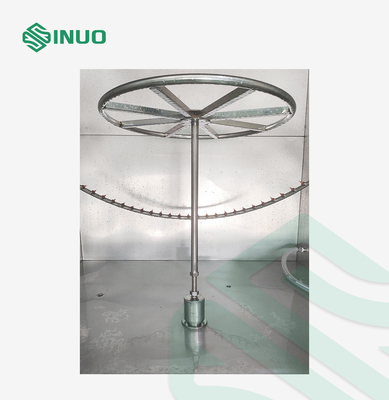

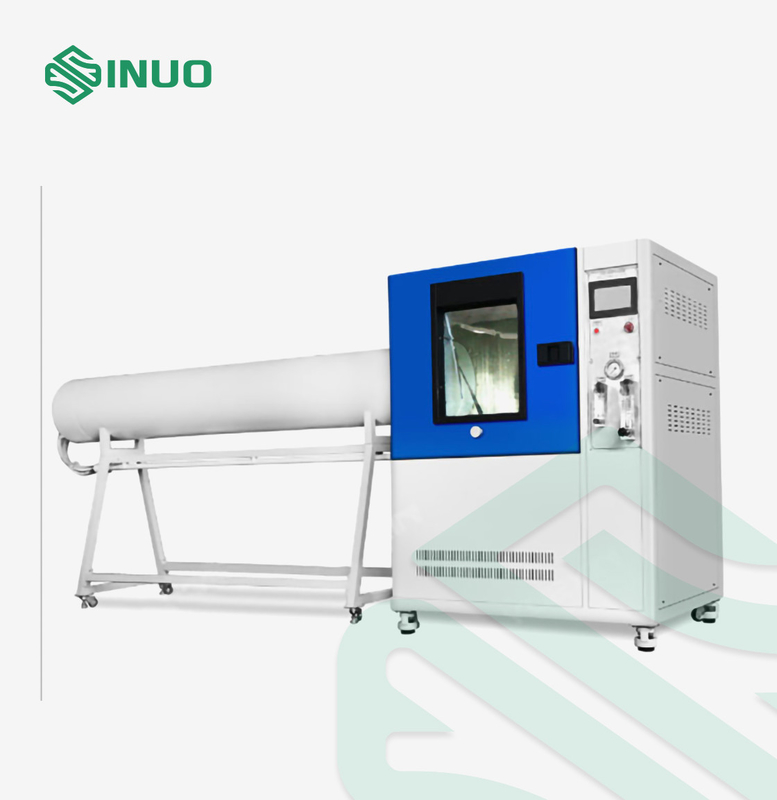

ساختار:تجهیزات آزمایشی شامل یک شاسی، مکانیزم پاشش آب لوله نوسانی، مکانیزم جت آب، یک تونل، یک کابین کنترل الکتریکی و یک صفحه گردان می باشد.مکانیزم نوسانی در وسط محفظه داخلی نصب شده است، دو انتهای آن بر روی دیواره های جانبی محفظه داخلی ثابت شده است.مکانیسم جت آب در سمت چپ قرار دارد و از طریق تونل طولانی به محفظه داخلی متصل می شود که فاصله بین نازل و نمونه را تضمین می کند.نمونه روی صفحه گردان قرار می گیرد، میز چرخان با حرکت موتور با سرعت چرخش 1r/min چرخانده می شود تا محفظه نمونه در همه جهات پاشیده شود یا از همه جهات عملی پاشیده شود.و ارتفاع میز گردان را می توان به صورت دستی تنظیم کرد تا فاصله آزمایش از سوزن تا نمونه مطابقت داشته باشد.کل این سیستم مجهز به یک دستگاه تمیز کننده تصفیه آب برای جلوگیری از انسداد سوراخ سوزن است.و سیستم تست ساختار نوع محفظه را اتخاذ می کند.

کاربرد:برای بررسی عملکرد حفاظتی محفظه برای محصولات الکترونیکی و الکتریکی، خودروها، قطعات موتورسیکلت، لوازم خانگی، مهر و موم و لامپ‌ها در زیر پاشش آب و پاشیدن آب در درجه IPX3 و IPX4 و جت‌های آب با درجه IPX5 و IPX6.

اصل:اطمینان حاصل کنید که اسپری آب و سرعت جت آب با کنترل جریان آب به مقدار استاندارد مورد نیاز می‌رسند، محفظه نمونه را طوری قرار دهید که در همه جهات پاشیده شود یا از همه جهات عملی اسپری شود.

پارامترهای فنی
