IPX1 IPX4 تجهیزات تست ورود آب اسپری باران اتاق آزمایش کد IP IEC 60529

IEC 60529 IPX1/2/3/4 اسپری آب ورودی آب ورودی اتاق تست IP

استانداردها و بندهای منطبق

IEC60529:2013 "درجات حفاظت ارائه شده توسط محفظه (کد IP)" IPX1، IPX2، IPX3، IPX4.

بررسی اجمالی تجهیزات

استفاده از محیط:

منبع تغذیه: AC380V±5%/50Hz، 15KVA، یا مطابق با نیازهای منبع تغذیه محلی مشتری.

محل استفاده: درجه حرارت 15-35 درجه سانتیگراد، رطوبت نسبی 25٪ -75٪، فشار اتمسفر 86 ~ 106kpa (860 mbar -1060 mbar)، باید مجهز به روشنایی و سوئیچ نشتی ضد آب (یا سوکت) باشد، زمین باید صاف باشد و عملکرد آبگیری و زهکشی باید خوب باشد.

منبع آب: آب تمیز یا آب لوله کشی بدون ناخالصی، مجهز به فیلتر تمیز کننده آب.

نمونه ها و محدودیت ها:محصولات الکتریکی و الکترونیکی، خودرو، قطعات موتورسیکلت، لوازم خانگی، محصولات ارتباطی، روشنایی و سیگنال در فضای باز و غیره.

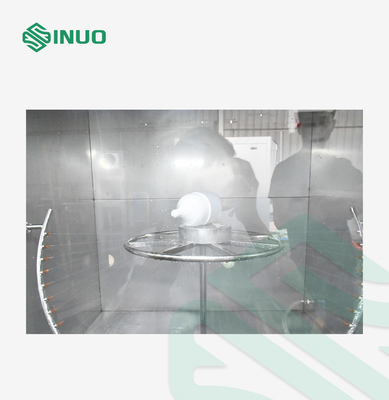

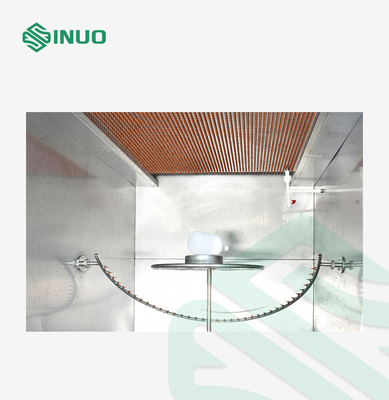

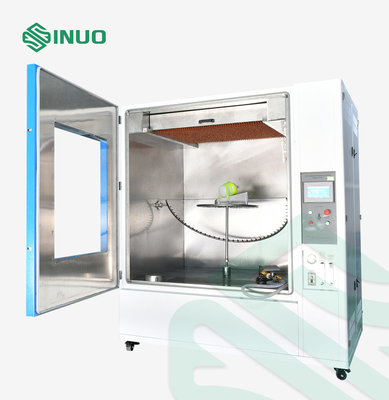

ساختار:این دستگاه از یک مکانیزم قطره‌ای، یک مکانیسم نوسانی، یک کابین کنترل الکتریکی و یک صفحه گردان تشکیل شده است.جعبه قطره ای در بالای محفظه ثابت می شود.مکانیسم نوسانی در داخل محفظه داخلی نصب شده است و انتهای چپ و راست لوله نوسانی به دیواره جانبی محفظه داخلی ثابت می شود.یک صفحه گردان وجود دارد، دارای سرعت چرخش 1r/min است که برای تست IPX1 ~ IPX4 استفاده می شود.با بلوک پشتیبانی نمونه 15 درجه، مورد استفاده برای تست IPX2.ارتفاع میز گردان را می توان به صورت دستی تنظیم کرد و فاصله 200 میلی متری از سوزن تا نمونه را مطابقت داد.تجهیزات تست مجهز به یک دستگاه تمیز کننده فیلتر آب برای جلوگیری از انسداد سوراخ سوزن هستند.کل این سیستم ساختار نوع محفظه ای را اتخاذ می کند.

کاربرد:برای بررسی عملکرد محافظتی محفظه برای محصولات الکترونیکی و الکتریکی، خودروها، قطعات موتورسیکلت، لوازم خانگی، مهر و موم ها و لامپ های زیر آب در درجه IPX1 و IPX2 و پاشش و پاشش آب در درجه IPX3 و IPX4.

اصل:اطمینان حاصل کنید که سرعت چکه کردن یا سرعت پاشش با کنترل جریان آب به مقدار استاندارد مورد نیاز می رسد، تجهیزات آزمایش می توانند یک جریان یکنواخت قطرات آب را در کل منطقه محفظه (IPX1 و IPX2) ایجاد کنند یا نمونه را محفظه کنند. در همه جهات پاشیده شود (IPX3 و IPX4).

پارامترهای فنی
