IEC 60529 تجهیزات تست ورود آب IPX1 IPX4 لوله نوسانی قطره ای عمودی باران

تجهیزات تست قطره باران عمودی و لوله نوسانی IEC 60529 IPX1~4

استانداردها و بندهای منطبق

IEC60529: 2013 "درجات حفاظت ارائه شده توسط محفظه (کد IP)" IPX1، IPX2، IPX3 و IPX4.

بررسی اجمالی تجهیزات

کاربرد:برای بررسی عملکرد محافظتی محفظه برای محصولات الکترونیکی و الکتریکی، خودروها، قطعات موتورسیکلت، لوازم خانگی، مهر و موم ها و لامپ های زیر آب در درجه IPX1 و IPX2 و پاشش و پاشش آب در درجه IPX3 و IPX4.

نمونه ها و محدودیت ها:محصولات الکتریکی و الکترونیکی، خودرو، قطعات موتورسیکلت، لوازم خانگی، محصولات ارتباطی، روشنایی و سیگنال در فضای باز و غیره.

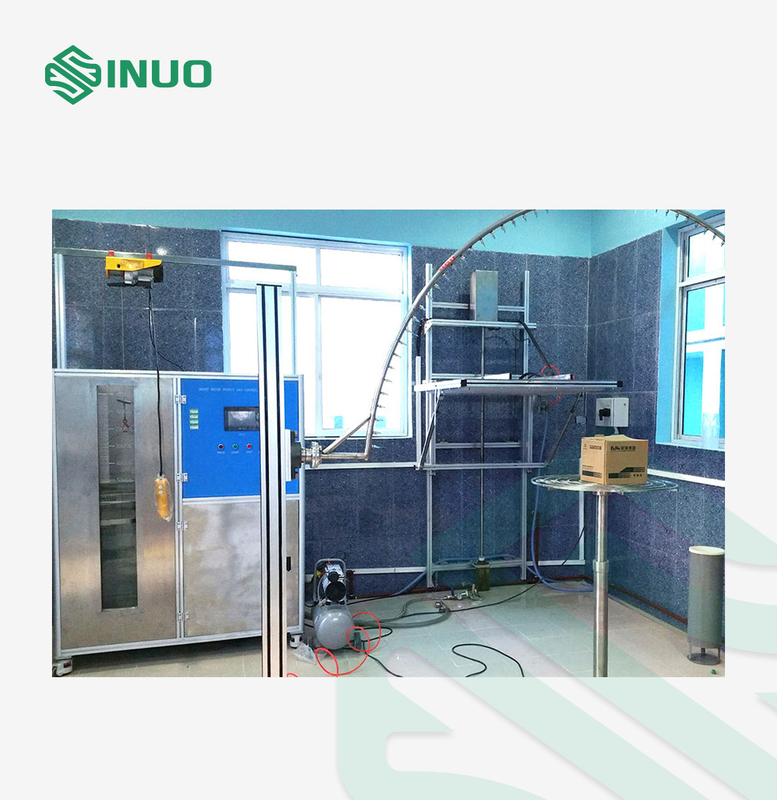

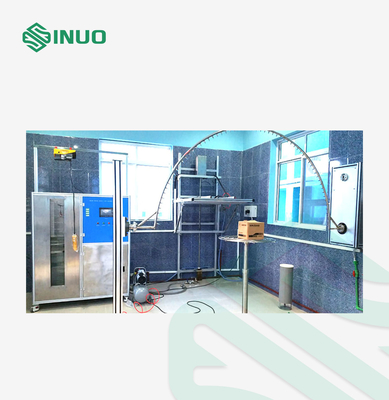

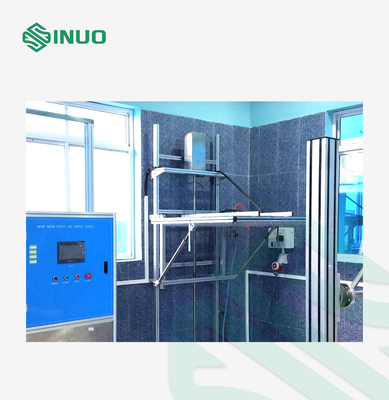

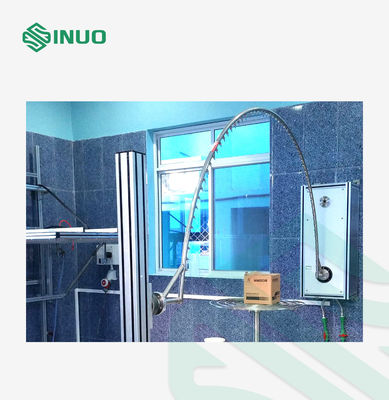

ساختار:تجهیزات تست شامل مکانیزم قطره‌ای، مکانیزم نوسانی، کابینت کنترل الکتریکی و صفحه گردان است.براکت جعبه قطره ای دیواری و با عملکرد ضد افت است که می تواند به طور خودکار توسط موتور کنترل شود.یک سر مکانیسم نوسانی بر روی دیوار نصب شده است و انتهای دیگر مکانیسم نوسانی بر روی تکیه گاه کف ثابت می شود، لوله با حرکت موتور باعث نوسان می شود.میز گردان دارای سرعت چرخش 1r/min است که برای تست IPX1 ~ IPX4 استفاده می شود.صفحه گردان را می توان 15 درجه کج کرد و برای تست IPX2 استفاده می شود.تجهیزات تست مجهز به یک دستگاه تمیز کننده فیلتر آب برای جلوگیری از انسداد سوراخ سوزن هستند.کل این سیستم ساختار نوع باز را اتخاذ می کند.

اصل:اطمینان حاصل کنید که سرعت چکه کردن یا سرعت پاشش با کنترل جریان آب به مقدار استاندارد مورد نیاز می رسد، تجهیزات آزمایش می توانند یک جریان یکنواخت قطرات آب را در کل منطقه محفظه (IPX1 و IPX2) ایجاد کنند یا نمونه را محفظه کنند. در همه جهات پاشیده شود (IPX3 و IPX4).

استفاده از محیط:

منبع تغذیه: AC380V±5%/50Hz، 15KVA، یا مطابق با نیازهای منبع تغذیه محلی مشتری.

محل استفاده: درجه حرارت 15-35 درجه سانتیگراد، رطوبت نسبی 25٪ -75٪، فشار اتمسفر 86 ~ 106kpa (860 mbar -1060 mbar)، باید مجهز به روشنایی و سوئیچ نشتی ضد آب (یا سوکت) باشد، زمین باید صاف باشد و عملکرد آبگیری و زهکشی باید خوب باشد.

منبع آب: آب تمیز یا آب لوله کشی بدون ناخالصی، مجهز به فیلتر تمیز کننده آب.

پارامترهای فنی
