اتاق تست مرطوب آب نازل جت فن تجهیزات تست ورودی آب IPX9K

محفظه تست نازل فن جت آب فشار بالا IPX9

استانداردها و بندهای منطبق

IEC60529:2013 "درجات حفاظت ارائه شده توسط محفظه (کد IP)" IPX9، شکل 7 تا 12.

ISO20653-2013 "وسایل نقلیه جاده ای - درجات حفاظت (کد IP) - حفاظت از تجهیزات الکتریکی در برابر اجسام خارجی، آب و دسترسی" شکل 7، 8، 9 و جدول 7 (9K)

DIN40050-9 "وسایل نقلیه جاده ای-درجات حفاظت (کد IP)-محافظت در برابر اجسام خارجی، آب و دسترسی تجهیزات الکتریکی>شکل 8 و جدول 8 (9K)"

پارامترهای فنی

بررسی اجمالی تجهیزات

استفاده از محیط:

منبع تغذیه: AC380V±5%/50Hz، 15KVA، یا مطابق با نیازهای منبع تغذیه محلی مشتری.

محل استفاده: درجه حرارت 15-35 درجه سانتیگراد، رطوبت نسبی 25٪ -75٪، فشار اتمسفر 86 ~ 106kpa (860 mbar -1060 mbar)، باید مجهز به روشنایی و سوئیچ نشتی ضد آب (یا سوکت) باشد، زمین باید صاف باشد و عملکرد آبگیری و زهکشی باید خوب باشد.

منبع آب: آب تمیز یا آب لوله کشی بدون ناخالصی، مجهز به فیلتر تمیز کننده آب.

نمونه ها و محدودیت ها:وسایل نقلیه مسافربری، اتوبوس، لامپ، موتورسیکلت و سایر قطعات و اجزاء و همچنین سایر محصولاتی که باید تحت محیط IPX9 (IPX9K) آزمایش شوند.

ساختار:

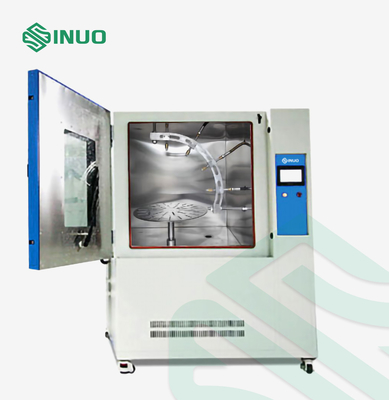

این دستگاه از شاسی، مکانیزم پاشش آب، دستگاه پرفشار با دمای بالا، صفحه گردان و کابینت کنترل الکتریکی تشکیل شده است.

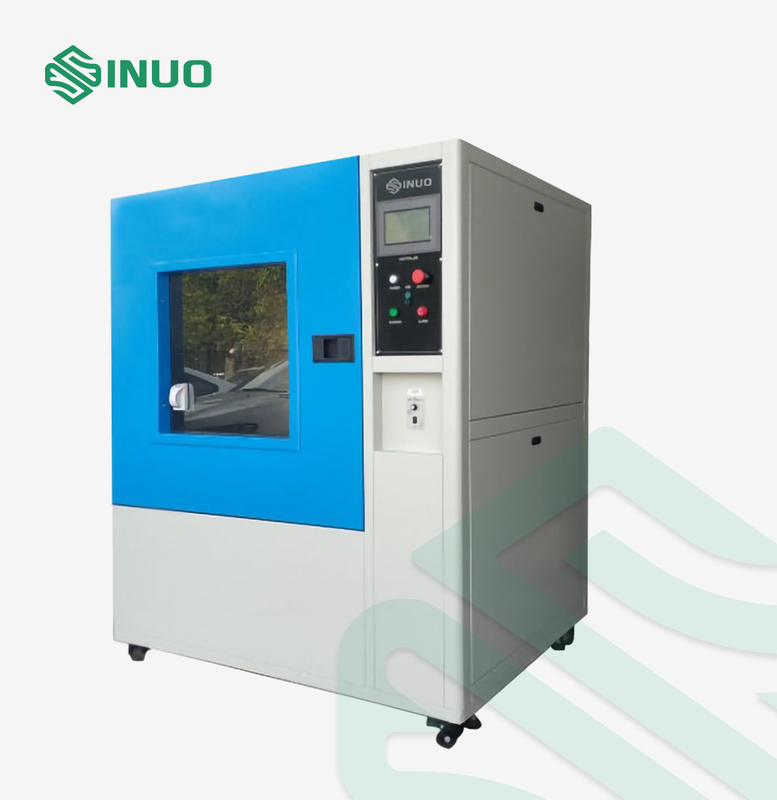

1. پوشش بیرونی محفظه از ورق فولادی با کیفیت بالا ساخته شده است.محفظه داخلی و صفحه گردان همه از فولاد ضد زنگ SUS304 ساخته شده اند تا از ضد آب و ضد خوردگی اطمینان حاصل شود.محفظه آزمایش دارای سیستم گردش آب مخصوص به خود است و دارای یک دستگاه جمع آوری آب در داخل است.آب آزمایش به طور خودکار از طریق شاسی به مخزن ذخیره آب جمع می شود.ورودی آب را می توان به طور خودکار از طریق دریچه شناور در مخزن آب کنترل کرد، سیستم می تواند آلارم های هشدار دهنده سطح آب بالا و پایین را نشان دهد، که می تواند به طور موثر از آسیب دیدن پمپ به دلیل کمبود آب خشک جلوگیری کند.

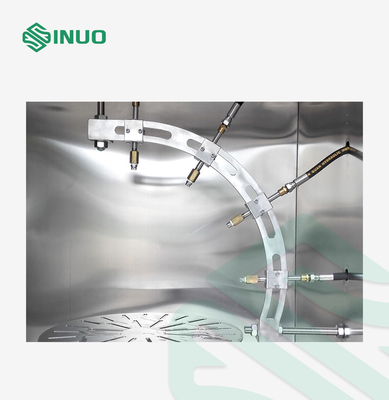

2. 4 نازل استاندارد در موقعیت 0 درجه، 30 درجه، 60 درجه، 90 درجه براکت حلقه نصب شده است.

3. دستگاه ترموستات گرمایش آب داخلی تضمین می کند که دمای آب آزمایشی مطابق با الزامات استاندارد است.آب پرفشار توسط پمپ آب پرفشار از طریق تبدیل فرکانس تامین می‌شود و جریان جت آب می‌تواند روی صفحه لمسی از پیش تنظیم شود.

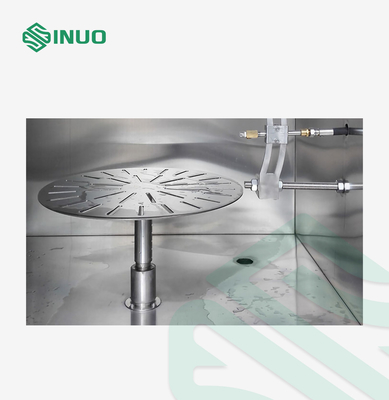

4. محفظه تست مجهز به یک صفحه گردان است، میز چرخان با حرکت موتور با سرعت چرخش 1r/min چرخانده می شود تا محفظه از تمام جهات عملی اسپری شود.

5. گرمایش آب، دمای ثابت، فشار آب، جریان آب، زمان اسپری آب c، فرآیند برنامه چرخه و عمل چرخش صفحه گردان توسط کابینه کنترل الکتریکی کنترل می شود.

کاربرد:برای بررسی عملکرد حفاظتیاجزایوسایل نقلیه جاده‌ای، لامپ‌ها، موتورسیکلت‌ها و سایر قطعات تحت فشار و دمای بالا در درجه IPX9 (IPX9K).

اصل:اطمینان حاصل کنید که سرعت فوران آب با کنترل جریان آب، دما و فشار به مقدار استاندارد مورد نیاز می رسد، محفظه از تمام جهات عملی با جریان آب از نازل های آزمایش استاندارد همانطور که در IEC 60529 شکل 7، 8 نشان داده شده است پاشیده می شود. 9.
