| نام تجاری: | Sinuo |
| شماره مدل: | SN444 |
| مقدار تولیدی: | 1 |
| قیمت: | Customized |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 30 ست در ماه |
تجهیزات تست رطوبت باران لوله نوسان IPX3 IPX4
استانداردها و بندهای منطبق
IEC60529:2013 "درجات حفاظت ارائه شده توسط محفظه (کد IP)" IPX3 و IPX4، شکل 4.
بررسی اجمالی تجهیزات
نمونه ها و محدودیت ها:محصولات الکتریکی و الکترونیکی خودرو، قطعات موتورسیکلت، محصولات ارتباطی، لوازم خانگی، روشنایی و سیگنال در فضای باز و غیره

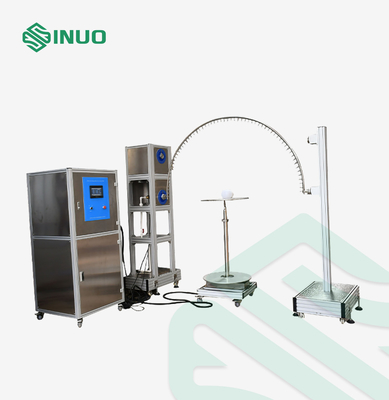

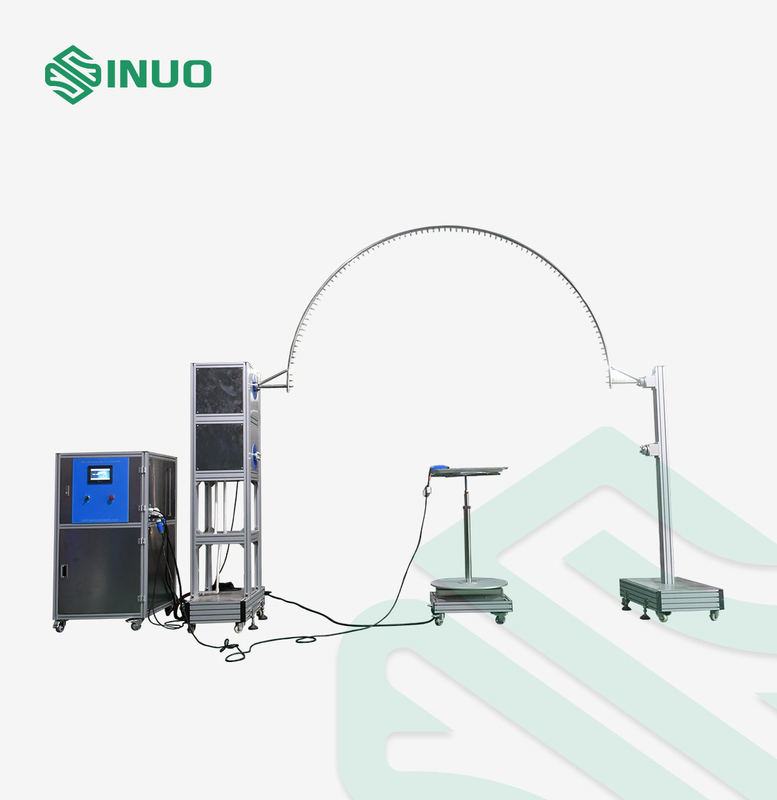

ساختار:تجهیزات تست شامل یک مکانیسم نوسانی، یک کابینت کنترل الکتریکی و یک صفحه گردان می باشد.مکانیسم نوسانی نوسانی است که روی زمین ایستاده است، لوله نوسانی با حرکت موتور باعث نوسان می شود.میز گردان دارای سرعت چرخش 1r/min است تا محفظه نمونه در تمام جهات اسپری شود.تجهیزات تست مجهز به دستگاه تمیز کننده فیلتر آب برای جلوگیری از انسداد سوراخ سوزن می باشد.کل این سیستم ساختار باز را اتخاذ می کند.
کاربرد:برای بررسی عملکرد حفاظتی محفظه برای محصولات الکترونیکی و الکتریکی خودروها، قطعات موتورسیکلت، لوازم خانگی، مهر و موم و لامپ ها در زیر پاشش آب و پاشش در درجه IPX3 و IPX4.
اصل:اطمینان حاصل کنید که سرعت پاشش و پاشش آب با کنترل جریان آب به مقدار استاندارد مورد نیاز می رسد، محفظه نمونه را طوری قرار دهید که در همه جهات پاشیده شود.
استفاده از محیط:
منبع تغذیه: AC380V±5%/50Hz، 3KVA، یا مطابق با نیازهای منبع تغذیه محلی مشتری.
محل استفاده: درجه حرارت 15-35 درجه سانتیگراد، رطوبت نسبی 25٪ -75٪، فشار اتمسفر 86 ~ 106kpa (860 mbar -1060 mbar)، باید مجهز به روشنایی و سوئیچ نشتی ضد آب (یا سوکت) باشد، زمین باید صاف باشد و عملکرد آبگیری و زهکشی باید خوب باشد.
منبع آب: آب تمیز یا آب لوله کشی بدون ناخالصی، مجهز به فیلتر تمیز کننده آب.
پارامترهای فنی
| خیر | مورد | مولفه های |
| 1 | تامین آب |
نرخ جریان آب 10 لیتر در دقیقه ± 5٪ آب تمیز بدون گنجاندن. این دستگاه مجهز به واحد تصفیه آب تمیز می باشد |
| 2 | اندازه لوله نوسانی | لوله های نوسان R200mm، R400mm، R600mm، R800mm، R1000mm، R1200mm، R1400mm، R1600mm می توانند اختیاری باشند، ساخته شده از فولاد ضد زنگ |
| 3 | سوراخ سوزن | Φ0.4 میلی متر |
| 4 | شامل زاویه دو سوراخ |
IPX3: 120 درجه IPX4: 180 درجه |
| 5 | زاویه نوسان لوله |
حداکثر± 175 درجه را می توان از پیش تنظیم کرد (توجه: استاندارد به IPX3: 120 درجه؛ IPX4: 360 درجه نیاز دارد، اما به دلیل وجود صفحه گردان در زیر لوله نوسانی در حین آزمایش، بنابراین 360 درجه نمی تواند در طول آزمایش واقعی به دست آید، اگر بدون صفحه گردان، می توان به 360 درجه دست یافت) |
| 6 | سرعت باران |
IPX3: 4 ثانیه در زمان (2×120 درجه)؛ IPX4: 12 ثانیه در زمان (2×360 درجه)؛ |
| 7 | جریان آب | می توان با توجه به اندازه نوسان و تعداد سوراخ های پین (0.07 L/minX در هر سوراخ) تنظیم کرد. |
| 8 | زمان تست | 1-99999S را می توان از پیش تنظیم کرد |
| 9 | فشار سنج | 0 تا 0.25 مگا پاسکال |
| 10 | صفحه گردان | قطر: Φ600mm، سرعت چرخش: 1~5r/min، ظرفیت باربری: ≤30kgs |
| 11 | الزامات سایت |
اتاق آزمایش ضد آب IP اختصاصی، زمین باید صاف با نور باشد. 10A سوئیچ نشت ضد آب (یا سوکت) مورد استفاده برای تجهیزات.با عملکرد خوب ورودی و زهکشی. نصب زمینی |

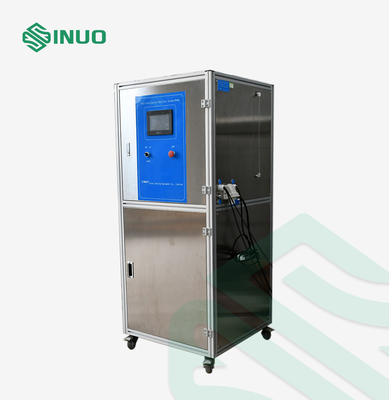

| 12 | کنترل الکتریکی | PLC و صفحه نمایش لمسی |
| 13 | منبع تغذیه این تجهیزات | AC 220V، 60Hz، 2KW یا مطابق با نیازهای منبع تغذیه محلی مشتری |
| 14 | منبع تغذیه برای نمونه | AC220V، 10A یا مطابق با نیازهای منبع تغذیه محلی مشتری |
