نام تجاری: | Sinuo |
شماره مدل: | SN4422 |
مقدار تولیدی: | 1 |
قیمت: | Customized |
شرایط پرداخت: | T/T |
توانایی عرضه: | 20 ست در ماه |

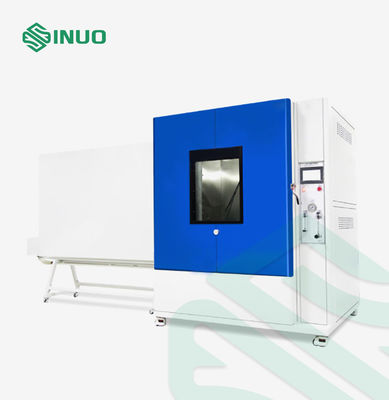

محفظه تست فشار بالا نازل جت آب DIN40050-9 IPX 6K9K
استانداردها و بندهای منطبق
DIN40050-9 "درجه حفاظت وسایل نقلیه جاده ای (کد IP)؛ محافظت در برابر اجسام خارجی؛آب و تماس؛تجهیزات الکتریکی"
ISO 20653-2006 "وسایل نقلیه جاده ای - درجات حفاظت (IP-Code) - حفاظت از تجهیزات الکتریکی در برابر اجسام خارجی، آب و دسترسی"
IEC60529:2013 "درجات حفاظت ارائه شده توسط محفظه (کد IP)" IPX6 و IPX9
بررسی اجمالی تجهیزات
کاربرد:برای بازرسی محفظه های IEC برای تجهیزات الکتریکی (تست کد تکمیلی IP)، مطابق با مشخصات مربوطه در استاندارد DIN40050-9 استفاده می شود.به طور عمده برای تامین قطعات خودرو، صنعت موتور و الکترونیک، شبیه سازی محیط طبیعی یا عوامل انسانی دستگاه تست ضد آب طراحی شده است.
ویژگی:محفظه آزمایش از مواد با کیفیت بالا ساخته شده و توسط پیشرفته ترین تجهیزات پردازش در چین پردازش می شود.سطح محفظه بیرونی با پوشش اسپری، زیبا و صاف است.رنگ هماهنگ است و خطوط صاف و طبیعی هستند.قسمت داخلی از فولاد ضد زنگ بین المللی با کیفیت بالا ساخته شده است.نگهدارنده نمونه داخلی و سایر لوازم جانبی از فولاد ضد زنگ یا مس ساخته شده است.طراحی معقول و بادوام است.با فرض مطابقت با استانداردها، تجهیزات بر اساس پایداری همه جنبه ها کاربردی تر و آسان تر هستند.

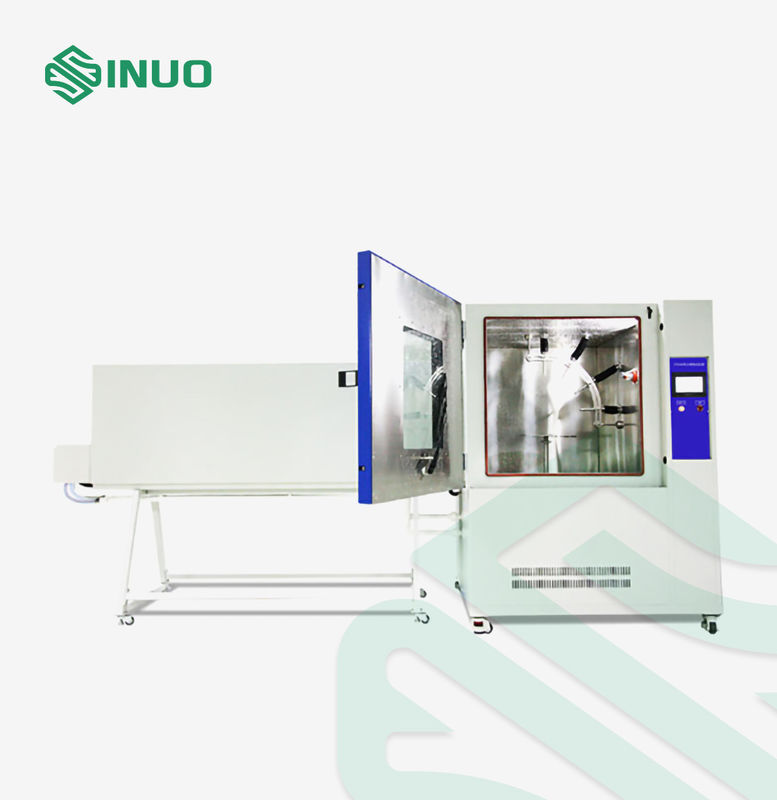

کل محفظه تجهیزات تست ضد آب کل ساختار را می پذیرد و به سه قسمت بالا، پایین و راست تقسیم می شود.قسمت بالایی اتاق کار، قسمت پایینی اتاق مکانیکی و سمت راست کابینت کنترل برق است.
پارامترهای فنی
مدل | SN4422 |
اندازه داخلی | 1500 x 1500 x 1500 میلی متر(D*W*H) |
اندازه بیرونی | 2000x3800x2450mm (D*W*H) |
IP9K | |
دمای آب | 80±5 درجه سانتی گراد (تست تزریق آب گرم، اسپری حرارتی فشار بالا) |

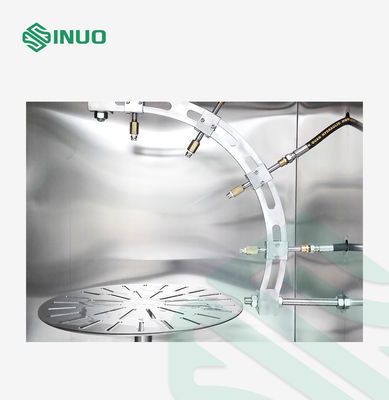

صفحه گردان | قطر: Φ800mm.تحمل بار≤50 کیلوگرم |
محل قرارگیری نازل ها |
0 درجه، 30 درجه، 60 درجه، 90 درجه، میانگین توزیع جهت عمودی |
تعداد نازل | 4 |
جریان آب | 14-16 لیتر در دقیقه |
فشار اسپری | 8000 ~ 10000 کیلو پاسکال |
فاصله از نازل تا نمونه | 100-150 میلی متر |
سرعت چرخش میز دوار | 5±1r.pm |
لوله اتصال | لوله هیدرولیک فولاد ضد زنگ فشار بالا |
شیر برقی | شیر برقی دمای بالا و فشار بالا ایتالیایی |
پمپ آب | پمپ آب با دمای بالا و فشار بالا ایتالیایی |
سیم بخاری | سیم بخاری آلمان 6 کیلو وات |
زمان تست | 0-99 ساعت 59 دقیقه |
کنترل کننده | زیمنس آلمان + صفحه نمایش لمسی زیمنس (مشتری می تواند انتخاب کند) |
سیستم اسپری | 4 نازل، هر 30 درجه سانتیگراد 1 نازل نصب کنید |
مواد محفظه بیرونی | ورق فولادی ضد زنگ یا اسپری صفحه نورد سرد |
محفظه داخلی | مواد فولادی ضد زنگ SUS304# |
IP6K | |

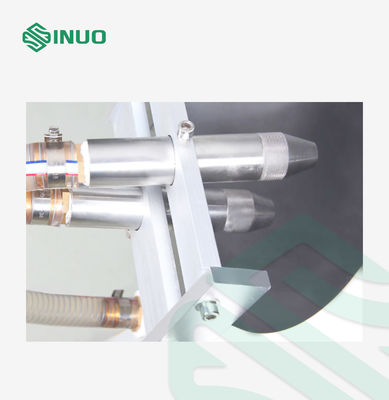

قطر نازل | Ф6.3 میلی متر |
فشار آب | 1000kpa (تنظیم شده بر اساس جریان) |
جریان آب | 75±5 لیتر در دقیقه (فلومتر الکترونیکی فشار بالا و دمای بالا) |
زمان تست | 3،10،30،9999 دقیقه، قابل تنظیم |
کنترل زمان اجرا | 1-9999 دقیقه، قابل تنظیم |
لوله اسپری | لوله هیدرولیک مقاوم در برابر فشار بالا |
شیر برقی فشار قوی |
شیر برقی فشار قوی بین المللی |
لوله فشار قوی آب | لوله هیدرولیک فشار قوی هیدرولیک |
تنظیم کننده ولتاژ | دلتای تایوان |
از محیط استفاده کنید | |
درجه حرارت | RT+10℃~~40℃ |
رطوبت | ≤85% |
قدرت | AC380 (±10%) ولتاژ، 50 هرتز، (قابل تنظیم)، سه فاز پنج سیم |
ظرفیت منبع تغذیه |
مقاومت اتصال به زمین سیم محافظ زمین کمتر از 4Ω است. کاربر موظف است دستگاه را با ظرفیت متناظر هوا یا کلید برق در محل نصب پیکربندی کند و این سوئیچ باید منحصراً برای این دستگاه استفاده شود. |
محافظ | حفاظت در برابر نشت، حفاظت از اتصال کوتاه، کمبود آب، حفاظت از گرمای بیش از حد موتور |
