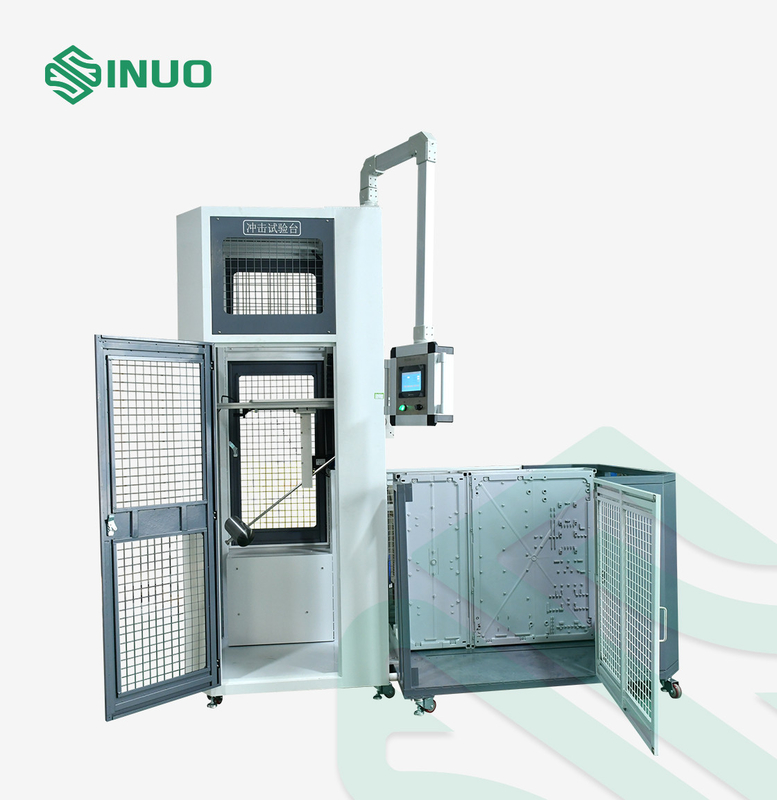

IEC 61851 Electric Vehicle EVSE Test Equipment Testing Strength Mechanical Impact Tester

IEC 61851 Electric Vehicle EVSE Test Equipment Testing Strength Mechanical Impact Tester

نام تجاری:	Sinuo
شماره مدل:	SN2122C
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	10 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

مطابق با استاندارد:

IEC 61851-1

روش ضربه:

آونگ و عمودی

جرم معادل:

1.7 کیلوگرم (5 کیلوگرم، 5 کیلوگرم، 10 کیلوگرم اختیاری است)

ارتفاع ضربه:

200-500 میلی متر

نیروی ضربه:

5J,10J,20J,50J

چرخه ضربه:

0-9999 بار

نشانگر وضعیت:

نشانگر LED

مدت گارانتی:

یک سال

جزئیات بسته بندی:

جعبه تخته سه لا

قابلیت ارائه:

10 ست در ماه

برجسته کردن:

تجهیزات تست ضربه مقاومت مکانیکی evse

تجهیزات تست IEC 61851 evse

تجهیزات تست خودرو الکتریکی IEC 61851-1

توضیحات محصول

IEC 61851 Electric Vehicle Supply Equipment EVSE Mechanical Strength Impact Test Equipment

استانداردها و بندهای منطبق

این تجهیزات تست ضربه مقاومت مکانیکی مطابق با استانداردهای IEC 61851-1 2017 بند 12.11 است.

پارامترهای فنی

کنترل و بهره برداری	کنترل PLC، کنترل صفحه لمسی رنگی 7 اینچی، ریموت کنترل از راه دور.
حالت رانندگی	مکانیزم موتور + کاهنده
ضربه آونگ
نیروی ضربه	استاندارد 5J (10J، 20J، 50J اختیاری)
دقت جرم آونگ	± 1%
جرم معادل چکش ضربه	1.7 کیلوگرم (5 کیلوگرم، 5 کیلوگرم، 10 کیلوگرم اختیاری است)
فرم چکش ضربه ای	چکش ضربه ای کروی
محدوده تنظیم ارتفاع نقطه ضربه پاندول:	مطابق با نمونه سفارشی شده است
محدوده تنظیم ارتفاع بازوی پدولوم	200-500 میلی متر
محدوده تنظیم گیره نمونه	مطابق با نمونه سفارشی شده است
تنظیم ارتفاع نقطه ضربه	قابل تنظیم برقی
تعداد تاثیرات	0-9999 بار را می توان از پیش تنظیم کرد
نشانگر وضعیت	نشانگر LED
تنظیم ارتفاع آونگ (انرژی).	تنظیم دستی
موقعیت یابی آونگ	جذب الکترومغناطیس
انتشار آونگ	کنترل از راه دور بی سیم یا عملکرد صفحه لمسی
روش تنظیم ارتفاع نقطه ضربه	کنترل از راه دور بی سیم یا عملکرد صفحه لمسی
امنیت	حفاظت ایمنی همه جانبه 360 درجه، ترمز الکتریکی اتوماتیک برای جلوگیری از ضربه ثانویه
تاثیر عمودی
نیروی ضربه	استاندارد 5J (10J، 20J، 50J اختیاری)
روش نصب	سر چکش توسط آهنربای الکتریکی جذب می شود و لوله از نوع پیچی است
روش رهاسازی	کنترل دکمه، رهاسازی لحظه ای آهنربا
انتشار چکش	کنترل از راه دور
روش تنظیم ارتفاع	کنترل از راه دور

بررسی اجمالی تجهیزات

1. هدف اصلی: این دستگاه از دو نوع دستگاه تست ضربه تشکیل شده است و از دو نوع روش تست مقاومت مکانیکی می توان برای انجام تست ضربه بر روی پوسته EVSE استفاده کرد.

2. نمونه نصب: نصب یک نمونه واحد کمتر از 1 دقیقه است

3. اندازه نمونه قابل اجرا:
حداقل (طول × عرض × ارتفاع، واحد میلی متر): با توجه به نمونه سفارشی شده است
حداکثر (طول × عرض × ارتفاع، واحد میلی متر): با توجه به نمونه سفارشی شده است

4. انرژی ضربه با آزاد کردن آونگ از طریق آهنربای الکتریکی تشکیل می شود.و دارای ترمز الکتریکی اتوماتیک برای جلوگیری از ضربه ثانویه است.

5. تجهیزات توسط PLC کنترل می شود، با صفحه لمسی و کنترل از راه دور کنترل می شود و ارتفاع نقطه ضربه را می توان با بالابر الکتریکی تنظیم کرد.

6. تنظیم ارتفاع ضربه و رها شدن عنصر ضربه را می توان از راه دور کنترل کرد.

7. نشیمنگاه نصب نمونه توسط ورق فولادی با مقاومت بالا و فولاد کانالی جوش داده می شود که دارای ویژگی های مقاومت بالا و مقاومت در برابر ضربه است.نمونه مورد آزمایش با یک میله پیچ دستی ثابت می شود.

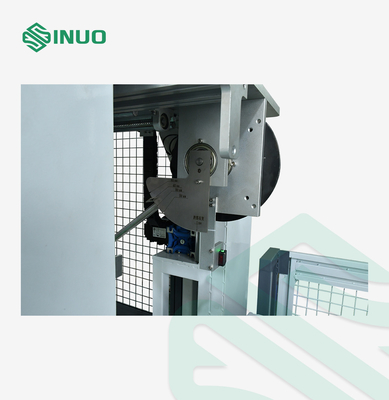

IEC 61851 Electric Vehicle EVSE Test Equipment Testing Strength Mechanical Impact Tester 0

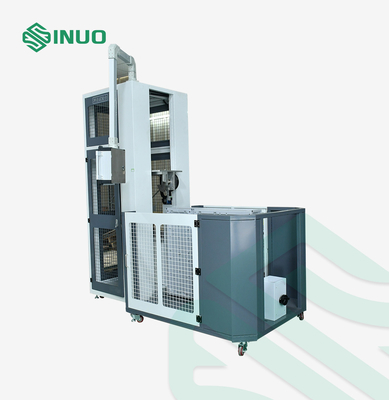

IEC 61851 Electric Vehicle EVSE Test Equipment Testing Strength Mechanical Impact Tester 1
