دستگاه آزمایش لرزش برای باتری با قدرت سینوس 1100 کیلوگرم و شتاب 100 گرمی

دستگاه آزمایش لرزش برای باتری با قدرت سینوس 1100 کیلوگرم و شتاب 100 گرمی

نام تجاری:	Sinuo
شماره مدل:	SN553- EV211HG80VT80VCS-2
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	5 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

محدوده فرکانس:

1 تا 2800 هرتز

حداکثر بار:

300 کیلوگرم

نیروی تحریک سینوسایدال:

حداکثر وزن 1100 کیلوگرم

نیروی هیجان انگیز تصادفی:

1100 کیلوگرم بر ثانیه

نیروی تحریک ضربه:

اوج وزن 2200 کیلوگرم

حداکثر جابجایی:

51 میلی متر p-p

جزئیات بسته بندی:

کیس تخته سه لا

قابلیت ارائه:

5 ست در ماه

برجسته کردن:

منبع تغذیه DC قابل برنامه ریزی RS232

منبع تغذیه DC قابل برنامه ریزی RS485

منبع تغذیه ولتاژ بالا قابل برنامه ریزی LAN

توضیحات محصول

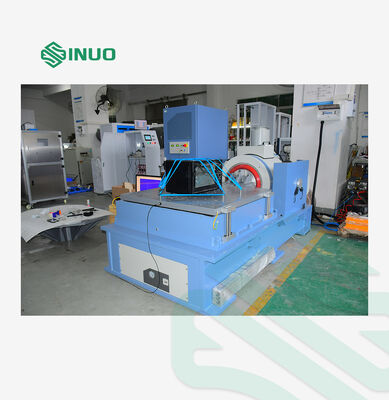

دستگاه تست لرزش برای باتری با نیروی سینوسی 1100 کیلوگرم و شتاب 100g

این دستگاه تست لرزش با عملکرد بالا به طور خاص برای کاربردهای تست باتری طراحی شده است و قابلیت ارائه نیروی سینوسی 1100 کیلوگرم و شتاب 100g را برای شبیه‌سازی شرایط محیطی دنیای واقعی دارد.

کاربردهای محصول

تست لرزش شامل تحریک یا شوک دادن به اجزا و دستگاه‌ها برای ارزیابی عملکرد آن‌ها در محیط‌های واقعی است. راه‌حل‌های تست ما در طیف گسترده‌ای از محصولات صنعتی از جمله بردهای مدار، هواپیماها، کشتی‌ها، موشک‌ها، خودروها و لوازم خانگی کاربرد دارند.

Sinuo راه‌حل‌های جامع تحریک و تست را ارائه می‌دهد که کیفیت محصول را مطابق با استانداردهای ملی و بین‌المللی از جمله UN38.3، GB، GJB، UL، JIS، DIN، ISO، BS، MIL، IEC و ASTM تأیید می‌کند.

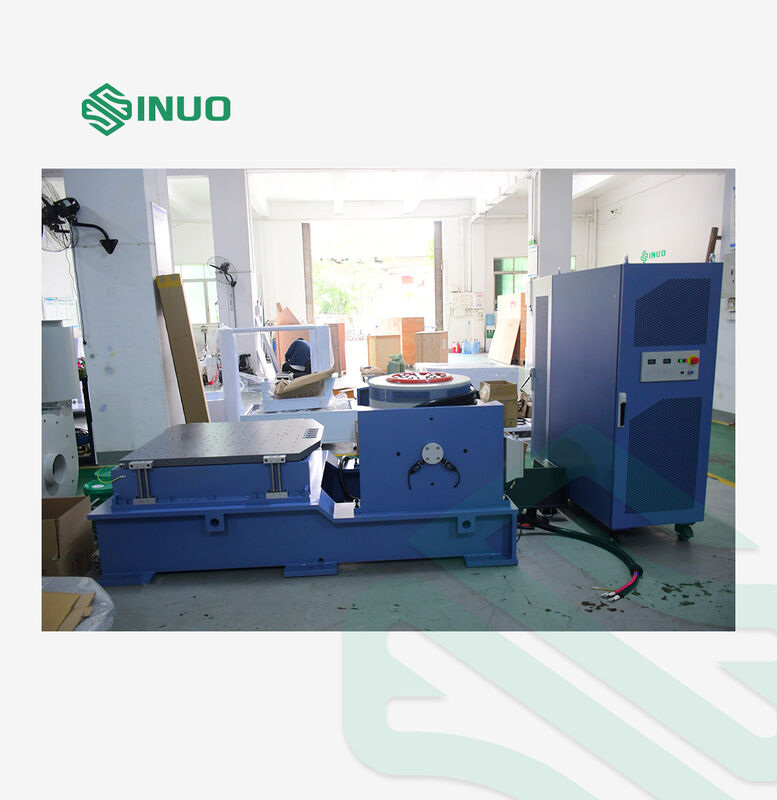

پیکربندی تجهیزات

اجزا	جزئیات پیکربندی	تعداد
بدنه میز لرزش	ژنراتور تحریک الکترومغناطیسی A11S24	1 مجموعه
سیستم خنک کننده	فن خنک کننده B402S	1 مجموعه
تست عمودی	میز توسعه عمودی VT50 (500×500mm)	1 مجموعه
تست افقی	اسلاید فیلم روغن افقی HG50 (500×500mm)	1 مجموعه
سیستم کنترل	دستگاه کنترل خودکار مرکز برای سیم پیچ متحرک	1 مجموعه
تقویت کننده قدرت	تقویت کننده قدرت سوئیچینگ دیجیتال LA12K	1 مجموعه
سیستم های ایمنی	سیستم حفاظت سروو	1 مجموعه
منبع تغذیه	منبع تغذیه تحریک	1 مجموعه
کنترل لرزش	کنترلر لرزش دیجیتال VCS-2	1 مجموعه
سنسورها	سنسور شتاب سیستم	1 عدد
نرم افزار	CD نصب نرم افزار کنترل	1 مجموعه
سیستم کامپیوتری	کامپیوتر کنترل	1 مجموعه
لوازم جانبی	سیم توسعه، لوله هوا	1 مجموعه
مستندات	دستورالعمل های عملیاتی، گزارش های بازرسی، گواهی ها، دفترچه های راهنما	1 مجموعه
ابزارها	آچار T-type، آچار شش گوش، پیچ گوشتی و غیره.	1 مجموعه
سخت افزار نصب	گیره میله فشار/میله فشار لرزشی	1 مجموعه

مشخصات فنی

ژنراتور تحریک الکترومغناطیسی A11S24

حداکثر نیروی تحریک سینوسی	1100Kg.f peak
حداکثر نیروی تحریک تصادفی	1100Kg.f r.ms
حداکثر نیروی تحریک ضربه	2200Kg.f peak
محدوده فرکانس	1-2800 هرتز
حداکثر جابجایی	51 میلی متر p-p
حداکثر سرعت	2 متر بر ثانیه
حداکثر شتاب	100G
فرکانس رزونانس مرتبه اول	2500 هرتز ±5%
حداکثر بار	300 کیلوگرم
فرکانس جداسازی لرزش	2.5 هرتز

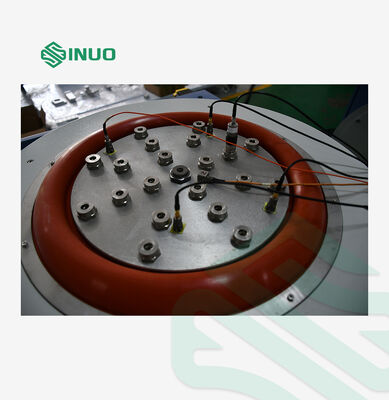

قطر سیم پیچ متحرک	Φ240 میلی متر
وزن سیم پیچ متحرک	11 کیلوگرم
پیچ های میز	17×M10
نشت شار	<1mT (10gauss)
گشتاور خارج از مرکز مجاز	500N.m
اندازه تجهیزات	L1300mm×D940mm×H800mm (به استثنای میز توسعه عمودی)
وزن تجهیزات	880 کیلوگرم (به استثنای میز کشویی افقی)

تقویت کننده قدرت سوئیچینگ دیجیتال SA-6K

توان خروجی	12KVA
ولتاژ خروجی	120 ولت
جریان خروجی	100A
SNR	>65dB
اندازه تقویت کننده	D900mm×L600mm×H1130mm

سیستم حفاظت سروو

ویژگی های حفاظت جامع شامل: دما، فشار باد، بیش از حد جابجایی، بیش از حد ولتاژ، بیش از حد جریان، ولتاژ ورودی کمتر از حد، خطای خارجی، منبع تغذیه کنترل، خطای منطقی و نظارت بر از دست رفتن فاز ورودی.

کنترلر لرزش دیجیتال VCS-2

پیکربندی سخت افزار	2 کانال ورودی همزمان، 1 کانال خروجی
ماژول عملکرد کنترل	سینوسی، تصادفی، شوک کلاسیک
کامپیوتر کنترل	کامپیوتر 17 اینچی با نام تجاری اصلی با مانیتور LCD، ویندوز 10

قابلیت های نرم افزار

رابط عملیاتی چینی/انگلیسی
تجزیه و تحلیل دامنه زمان و فرکانس
مدیریت منبع سیگنال
تجزیه و تحلیل جاروب فرکانس سینوسی
تولید خودکار گزارش تست WORD
نمایش سیگنال و ذخیره داده ها در زمان واقعی
پیکربندی پارامترهای تست و توابع تجزیه و تحلیل

شتاب سنج سیستم

محدوده فرکانس	1-7000Hz
حساسیت	30PC/g
محدوده دما	-40 تا 180°C

میز توسعه عمودی VT80

مواد	آلیاژ منیزیم، سطح سخت شده
اندازه میز	800×800 میلی متر
الگوی سوراخ ثابت	توزیع مستطیلی M10 100MM×100MM، بادوام و مقاوم در برابر سایش
حداکثر فرکانس استفاده	سینوسی 1000 هرتز، تصادفی 2000 هرتز
وزن	تقریباً 23 کیلوگرم

میز کشویی فیلم روغن افقی HG80

مواد	آلیاژ منیزیم، سطح سخت شده
اندازه میز	800×800 میلی متر
الگوی سوراخ ثابت	توزیع مستطیلی M10 100MM×100MM، بادوام و مقاوم در برابر سایش
حداکثر فرکانس استفاده	سینوسی 2000 هرتز، تصادفی 2000 هرتز
وزن	تقریباً 29 کیلوگرم (بدون سر اتصال)

فن خنک کننده B402S

توان فن	4KW
نرخ جریان فن	40.8m³/Min

الزامات الکتریکی

منبع تغذیه	AC 3 فاز 380V/50Hz 18 KW
هوای فشرده	0.6Mpa
مقاومت زمین	≤4Ω
