IEC 60068 لرزه ساز برای آزمایش محیط زیست

لرزاننده ارتعاشی IEC 60068 برای تست محیطی

کاربرد محصول

محصول شما چگونه در برابر استرس‌های دنیای واقعی مقاومت می‌کند؟ تست ارتعاش پاسخ را ارائه می‌دهد و دوام و قابلیت اطمینان را که برای موفقیت در بازارهایی از خودرو و هوافضا گرفته تا الکترونیک حیاتی است، تضمین می‌کند.

Sinuo با شما همکاری می‌کند تا راه‌حل‌های تست ارتعاش را ارائه دهد. ما فراتر از انطباق استاندارد (پشتیبانی از GB، GJB، UL، IEC، ASTM و موارد دیگر) می‌رویم تا بر چالش‌های خاص برنامه شما تمرکز کنیم. هدف ما این است که شما را به قابلیت‌های آزمایشی دقیقی که برای تسریع زمان ورود به بازار، افزایش کیفیت محصول و ایجاد شهرتی رقابتی برای قابلیت اطمینان بی‌دریغ نیاز دارید، مجهز کنیم.

پیکربندی سیستم تست ارتعاش

1. شرایط آزمایشی ارائه شده توسط مشتری؛

2. نوع تست: سینوسی جاروبی؛ تصادفی؛ ضربه

3. محدوده پاسخ فرکانسی: 1-3000 هرتز

4. فرمول:

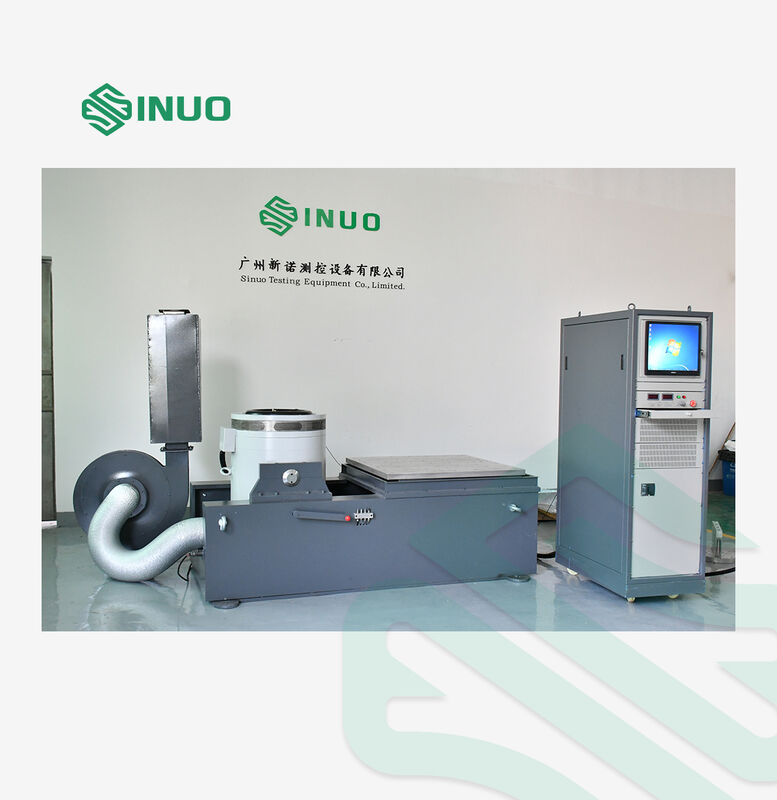

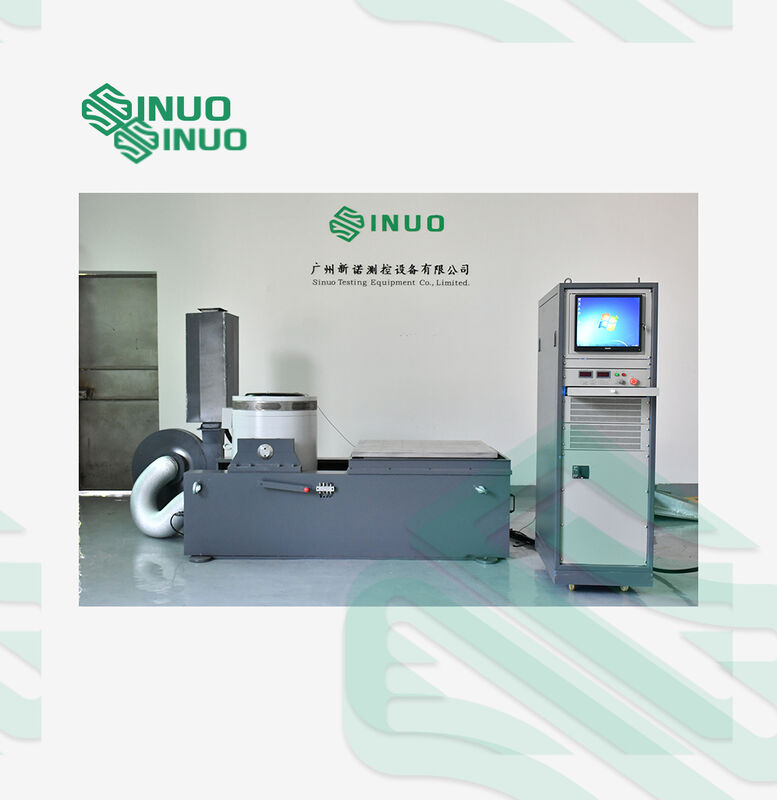

نمودار اصلی تجهیزات

پارامترهای فنی تجهیزات

1 ژنراتور تحریک الکترومغناطیسی A20S34:

1.1حداکثر نیروی تحریک سینوسی: 2200 کیلوگرم.f پیک

1.2حداکثر نیروی تحریک تصادفی: 2200 کیلوگرم.f RMS

1.3حداکثر نیروی تحریک ضربه: 4400 کیلوگرم.f

1.4محدوده فرکانس: 1-3000 هرتز

1.5بار مفید: 300 کیلوگرم

1.6حداکثر جابجایی: 51 میلی‌متر P-P

1.7حداکثر سرعت: 2.0 متر بر ثانیه

1.8حداکثر شتاب: 100G (980 متر بر مجذور ثانیه)

1.9 فرکانس رزونانس مرتبه اول: 2600 هرتز ± 5٪

1.10 فرکانس جداسازی ارتعاش: 2.5 هرتز

1.11 قطر سیم پیچ متحرک: Φ340 میلی‌متر

1.12وزن سیم پیچ متحرک :22 کیلوگرم

1.13پیچ روی میز:17 × M10

1.14نشت شار:≤10 گاوس

1.15اندازه تجهیزات:طول 1080 میلی‌متر × عرض 920 میلی‌متر × ارتفاع 950 میلی‌متر (میز عمودی)

1.16وزن تجهیزات :1920 کیلوگرم (به استثنای میز کشویی افقی)

2 آمپلی‌فایر قدرت سوئیچینگ دیجیتال LA-24K:

2.1 توان خروجی: 20KVA

2.2 ولتاژ خروجی: 120 ولت

2.3 جریان خروجی: 200 آمپر

2.4 راندمان آمپلی‌فایر : ≥90٪

2.5 فرکانس سوئیچینگ: 116 کیلوهرتز

2.6 SNR: ≥65dB

2.7 نویز: ≤70dB

2.8 وزن آمپلی‌فایر: 500 کیلوگرم

2.9 اندازه آمپلی‌فایر: عرض 600 میلی‌متر × عمق 900 میلی‌متر × ارتفاع 1280 میلی‌متر

3 سیستم حفاظت سروو

عملکرد: دما، فشار باد، بیش از حد جابجایی، ولتاژ بیش از حد، جریان بیش از حد، ولتاژ ورودی کمتر از حد، خطای خارجی، منبع تغذیه کنترل، خطای منطقی، از دست رفتن فاز ورودی

4 کنترل‌کننده ارتعاش دیجیتال VCSusb-2

4.1 پیکربندی سخت‌افزار: 2 کانال ورودی همزمان، 1 کانال خروجی

4.2 ماژول عملکرد کنترل: سینوسی، تصادفی، ضربه کلاسیک

4.3 کامپیوتر کنترل: کامپیوتر با نام تجاری اصلی با مانیتور LCD 17 اینچی، صفحه کلید/ماوس نوری

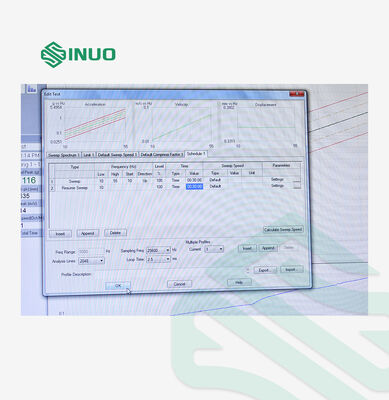

4.4 نرم‌افزار: عملکرد انگلیسی، تجزیه و تحلیل دامنه زمان و دامنه فرکانس، منبع سیگنال، تجزیه و تحلیل جاروب فرکانس سینوسی و غیره. می‌تواند به طور خودکار گزارش‌های آزمایشی WORD را تولید کند. می‌تواند سیگنال‌ها و داده‌ها را نمایش، ذخیره و پارامترهای تست را تنظیم و توابع را تجزیه و تحلیل کند.

4.5 سیستم عامل: ویندوز

4.6 سنسور شتاب LAB: محدوده فرکانس: 1-12000 هرتز

    حساسیت: 30pc/g

  محدوده دما: -40 - 160℃

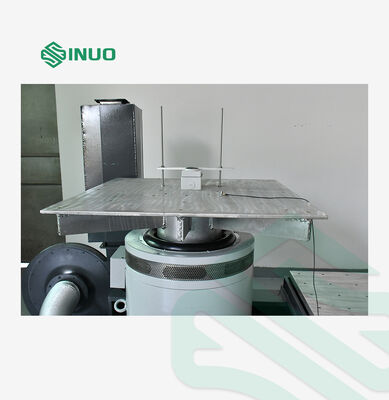

5 میز توسعه عمودی VT120

5.1 جنس: آلیاژ منیزیم، سطح آندایز سخت

5.2 اندازه میز: 1200 میلی‌متر × 1200 میلی‌متر

5.3 سوراخ ثابت: آستین پیچ فولادی ضد زنگ M8، بادوام و مقاوم در برابر سایش

5.4 حداکثر فرکانس استفاده: سینوسی 400 هرتز، تصادفی 2000 هرتز

5.5 وزن: حدود 145 کیلوگرم

6 میز کشویی فیلم روغن افقی HG120

6.1 جنس: آلیاژ منیزیم، سطح آندایز سخت

6.2 اندازه میز: 1200 میلی‌متر × 1200 میلی‌متر

6.3 سوراخ ثابت: آستین پیچ فولادی ضد زنگ M8، بادوام و مقاوم در برابر سایش

6.4 حداکثر فرکانس استفاده: سینوسی 400 هرتز، تصادفی 2000 هرتز

6.5 وزن: حدود 151 کیلوگرم (بدون سر اتصال)

7 فن خنک‌کننده B752S (شامل صدا خفه‌کن)

7.1 توان فن: 7.5 کیلووات

7.2 نرخ جریان فن: 67.5 متر مکعب در دقیقه

7.3 فشار فن: 0.067 کیلوگرم بر سانتی‌متر مربع

8 الزامات الکتریکی

8.1 منبع تغذیه: 3 فاز 380 ولت/50 هرتز، 35 کیلو ولت آمپر

8.2 هوای فشرده: 0.6 مگاپاسکال

8.3 مقاومت زمین: ≤4Ω

پارامترهای فنی اصلی کنترل‌کننده ارتعاش دیجیتال
