| نام تجاری: | Sinuo |
| شماره مدل: | SNEBP |
| مقدار تولیدی: | 1 |
| قیمت: | Customized |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 10 ست در ماه |

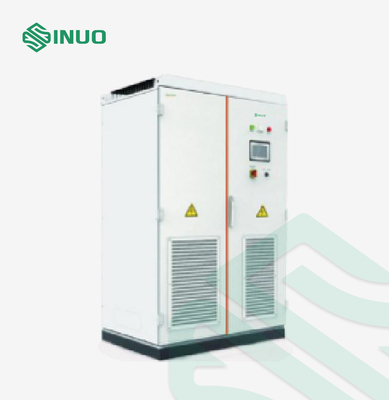

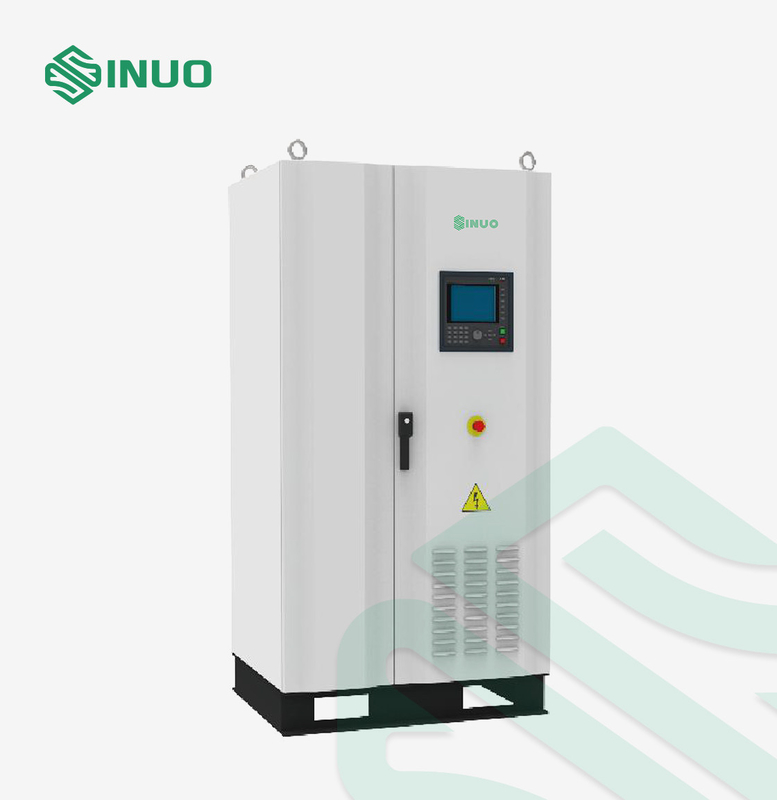

شبیه ساز شبکه برق بازخورد خودروهای الکتریکی

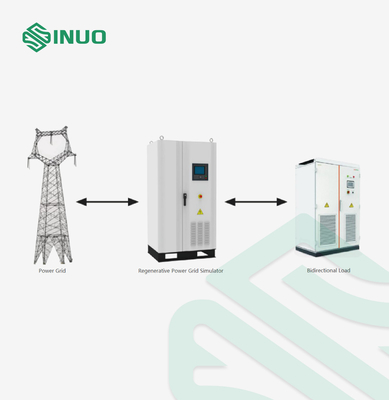

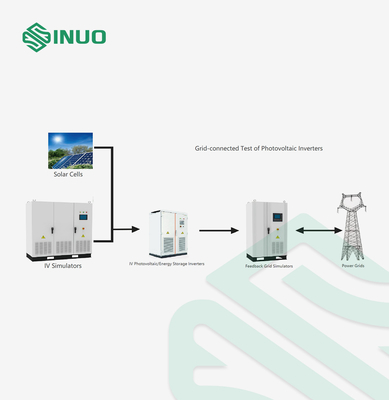

شبیه‌سازهای شبکه احیاکننده سری SNEBP در صنایع انرژی‌های جدید مانند شمع‌های شارژ، اینورترهای ذخیره انرژی، اینورترهای فتوولتائیک، مبدل‌های انرژی باد و سایر محصولات برای تست عملکرد اتصال به شبکه استفاده می‌شوند.انتهای ورودی محصول از فناوری تصحیح PWM دیجیتال استفاده می کند و انتهای خروجی از فناوری مستقل اینورتر فرکانس بالا دیجیتال استفاده می کند.دارای بازخورد انرژی کامل به شبکه، ضریب توان ورودی بالا، آلودگی کم شبکه، کیفیت شکل موج خروجی بالا، پاسخ دینامیکی سریع، و تنظیم مستقل سه فاز و مزایای دیگر است.
ویژگی های اصلی
1. با حالت های خروجی متعدد، عملکردهای قدرتمند:
(1) حالت استاندارد سه فاز: خروجی ولتاژ سه فاز استاندارد؛
(2) حالت نامتعادل سه فاز: ولتاژ سه فاز به طور مستقل تنظیم می شود و زاویه فاز سه فاز از 0.0 درجه تا 359.9 درجه قابل تنظیم است.
(3) حالت تک فاز موازی: اتصال موازی سه فاز به خروجی تک فاز پرقدرت.
2. خروجی حالت سه فاز طراحی جداسازی سه فاز را اتخاذ می کند، با توابع شبیه سازی غیرعادی شبکه برق جامع: اعوجاج شبکه، نوسانات شبکه، عدم تعادل سه فاز، و غیره، و 2-40 هارمونیک را می توان در حالت هارمونیک قرار داد.
3. مجهز به عملکرد عملیات چهار ربعی، تحقق 100٪ بازخورد انرژی به شبکه.
4. ولتاژ پایین (صفر) را از طریق الزامات آزمایشی مشخص شده توسط استاندارد NB/T32004-2013 برآورده می کند و عملکرد ولتاژ پایین (صفر) قابل اعتماد است و با بار در ولتاژ پایین طنین انداز نمی شود.
5. دیدار با ولتاژ بالا از طریق الزامات تست مشخص شده توسط استاندارد ملی.
6. سرعت پاسخ پویا سریع است و زمان پاسخ جهش ولتاژ در 20 میلی ثانیه است.ضریب توان ورودی بالا (≥095) و اعوجاج جریان ورودی کم است (<5%).
7. با عملکرد قفل خودکار، صفحه کلید به طور خودکار در فواصل زمانی معین قفل می شود تا از حوادث یا خطرات ناشی از تماس تصادفی جلوگیری شود.
8. صفحه نمایش لمسی رنگی 8 اینچی، تمام عملیات را می توان از طریق صفحه لمسی متوجه شد، ظاهر نفیس است، عملیات راحت است، و مجهز به کلیدهای شماره، کلیدهای عملکرد، دستگیره ها و غیره است و عملیات متنوع است. ;
9. تابع اندازه گیری کامل است، قادر به اندازه گیری ولتاژ، جریان، جریان اوج، فرکانس، توان فعال، قدرت ظاهری، ضریب توان، ضریب تاج ولتاژ و سایر پارامترهای انرژی الکتریکی است:
10. با عملکرد نظارت بر هوش مصنوعی (Al-Monitor)، نظارت بر زمان واقعی ولتاژ داخلی، جریان، دما و سایر پارامترها، شرایط غیرعادی بلافاصله زنگ هشدار، و درخواست برای پردازش به موقع.
11. با عملکرد جعبه سیاه، می تواند به طور خودکار پارامترهای عملیاتی را در شرایط غیر عادی ضبط کند، که برای مشاهده و نگهداری بعدی راحت است.
12. اجزای اصلی برندهای بین المللی شناخته شده خط اول، قابل اعتماد از نظر کیفیت، پایدار و بادوام هستند.
13. نشانگرهای کلیدی با حاشیه های متعدد طراحی شده اند، تنش ولتاژ، تنش جریان و تولید گرما تحت آزمایش های نوع دقیق قرار گرفته اند.کل دستگاه دارای قابلیت اطمینان بالا و عمر طولانی است.
14. رابط ارتباطی استاندارد با RS232، RS485، GPIB، ETHERNET، کنترل آنالوگ و غیره انتخاب شده است.
کاربرد
| عملکرد عملکرد | |||||||||
| برنامه نویسی نردبانی | 9999 قدم | ||||||||
| برنامه نویسی مرحله ای | 100 مرحله، 999999 چرخه | ||||||||
| برنامه نویسی گرادیان | 100 مرحله، 999999 چرخه | ||||||||
| عبور از ولتاژ پایین (صفر). | این می تواند استانداردهای بسیاری از کشورهای جهان را شبیه سازی کند و حداقل زمان پاسخگویی ≤20 میلی ثانیه است. | ||||||||
| عبور از ولتاژ بالا | این می تواند استانداردهای بسیاری از کشورهای جهان را شبیه سازی کند و حداقل زمان پاسخگویی ≤20 میلی ثانیه است. | ||||||||
| فرمت موج | موج سینوسی یا هارمونیک (هارمونیک 2 تا 40 روی هم قرار گرفته است) | ||||||||
| عملکرد تنظیم زمان واقعی |
1. در حالت شروع حالت عادی، می توانید مقادیر تنظیم ولتاژ و فرکانس خروجی را از طریق کلیدهای عددی، کلیدهای افزایش و کاهش و دکمه تنظیم کنید و بلافاصله آنها را به روز کنید.
2. هنگامی که حالت عادی فعال می شود، فرمت شکل موج خروجی را می توان بلافاصله تغییر داد و به روز کرد.10 گروه میانبر در حالت عادی. |
||||||||
| انتقال سریع | 10 گروه میانبر در حالت هارمونیک. | ||||||||
| عملکرد حفاظتی | |||||||||
| ظرفیت اضافه بار |
105%<overload≤110% خروجی را پس از 15 ثانیه قطع می کند 110%< اضافه بار≤200% 200%<overload≤300% قطع خروجی بعد از 5 ثانیه قطع خروجی بعد از 2 ثانیه 300%< اضافه بار، فورا خروجی را قطع کنید |
||||||||
| دستگاه محافظ | حفاظت در برابر جریان بیش از حد، اضافه بار، حفاظت در برابر اتصال کوتاه، حفاظت در برابر گرمای بیش از حد، حفاظت در برابر ولتاژ بیش از حد خروجی، حفاظت از کاهش فاز، باس بیش از حد کمتر از ولتاژ، حفاظت از قطع خودکار کنتاکتور برق خروجی | ||||||||
| حفاظت از نرم افزار | عملکرد نظارت هوش مصنوعی (المانیتور)، عملکرد جعبه سیاه، قفل خودکار قفل محافظ | ||||||||
| رابط از راه دور | |||||||||
| رابط ارتباطی | استاندارد: RS232، اختیاری: RS485، GPIB، ETHERNET | ||||||||
| کنترل از راه دور | اختیاری: پورت کنترل آنالوگ | ||||||||
| پارامتر ورودی | |||||||||
| شماره فاز ورودی | سه فاز چهار سیم + PE | ||||||||
| محدوده ولتاژ ورودی | 380 ولت 57 ولت (ll) | ||||||||
| محدوده فرکانس ورودی | 45 ~ 65 هرتز | ||||||||
| ضریب توان ورودی |
> 0.97 (ولتاژ نامی ورودی، ورودی 50٪ -100٪ جریان نامی) > 0.95 (ولتاژ نامی ورودی، ورودی 10٪ - 50٪ جریان نامی) |
||||||||
| اعوجاج جریان ورودی | <5٪ (تحت شرایط رتبه بندی) | ||||||||
| محیط کار | |||||||||
| دمای عملیاتی | 0-40 درجه سانتیگراد | ||||||||
| رطوبت کاری | 20-90% rh (غیر متراکم) | ||||||||
| حجم و وزن | |||||||||
| ابعاد (w*h*d میلی متر) | 1000*2000*800 | 1800*2000*800 | 2000*2000*1000 | ||||||
| وزن (کیلوگرم) | 510 | 600 | 750 | 1050 | 1350 | 1500 | 1650 | 1850 | 2100 |
پارامترهای فنی
| نام محصول | شبکه برق بازخورد خودروهای الکتریکی | |||||||||
| شماره محصول |
SNEBP 015 -3X |
SNEBP 030 -3X |
SNEBP 045 -3X |
SNEBP 060 -3X |
SNEBP 090 -3X |
SNEBP 120 -3X |
SNEBP 150 -3X |
SNEBP 180 -3X |
SNEBP 240 -3X |
|
| ظرفیت خروجی/جذب | 15 کیلو ولت آمپر | 30 کیلو ولت آمپر | 45 کیلو ولت آمپر | 60 کیلو ولت آمپر | 90 کیلو ولت آمپر | 120 کیلو ولت آمپر | 150 کیلو ولت آمپر | 180 کیلو ولت آمپر | 240 کیلو ولت آمپر | |
| توابع اساسی | ||||||||||
| تابع خروجی | با عملکرد شبیه سازی شبکه برق جامع | |||||||||
| توانایی بازخورد | با عملکرد 100٪ بازخورد انرژی به شبکه | |||||||||
| عملکرد جداسازی | ترانسفورماتور عایق داخلی | |||||||||
| ضریب توان بار | +1.0 ~ 1.0 | |||||||||
| سیم کشی | ورودی: سه فاز چهار سیم، خروجی: سه فاز چهار سیم/تک فاز دو سیم (به طور خودکار با توجه به حالت خروجی سوئیچ) | |||||||||
| پارامترهای خروجی | ||||||||||
| تعداد فازهای خروجی | سه فاز چهار سیمه یا تک فاز دو سیمه | |||||||||
| حالت خروجی | حالت استاندارد سه فاز، حالت نامتعادل سه فاز، تک فاز موازی | |||||||||
| ولتاژ خروجی | 0.0 ~ 300.0 ولت (LN) | |||||||||
| دقت تنظیم ولتاژ | دقت: ≤0.5% وضوح: 0.1V | |||||||||
| حالت استاندارد سه فاز، حالت نامتعادل سه فاز | ||||||||||
| جریان نامی | 22.7A | 45.4A | 68.1A | 90.9A | 136.3A | 181.8A | 227.2A | 272.7A | 363.6A | |
| حالت تک فاز موازی | ||||||||||
| جریان نامی | 68.1A | 136.3A | 204.5A | 272.7A | 409.1A | 545.4A | 681.8A | 818.1A | 1090.9A | |
| فرکانس خروجی | 45.00 ~ 65.00 هرتز | |||||||||
| دقت تنظیم فرکانس | دقت: 0.02٪ وضوح: 0.01 هرتز | |||||||||
| ثبات فرکانس | ≤0.02٪ | |||||||||
| اعوجاج ولتاژ (VTHD) | <1٪ (بار خطی) | |||||||||
| زمان پاسخ | <2 میلی ثانیه | |||||||||
| زمان واکنش تغییر ناگهانی ولتاژ | <20 میلی ثانیه | |||||||||
| زاویه سه فاز | 120 درجه ± 2 درجه (حالت استاندارد سه فاز) | |||||||||
| فاکتور تاج | 1.41±0.1 (حالت موج سینوسی) | |||||||||
| اثر بار اثر ولتاژ منبع | ≤1% | |||||||||
| کارآمد | > 85% | |||||||||
| نمایشگر اندازه گیری | ||||||||||
| حالت نمایش | صفحه نمایش 8 اینچی لمسی رنگی | |||||||||
| دقت اندازه گیری ولتاژ | دقت: 0.2%FS+0.2% مقدار نمایشگر وضوح: 0.1V | |||||||||
| دقت اندازه گیری فرکانس | دقت: 0.02٪ وضوح: 0.01 هرتز | |||||||||
| دقت اندازه گیری فعلی | دقت: 0.3% FS+0.3% وضوح نمایشگر: 01A/1A | |||||||||
| دقت اندازه گیری توان | دقت: 0.5% FS+0.5% وضوح نمایشگر: 0.1kW/0.01kW/0.001kW | |||||||||
