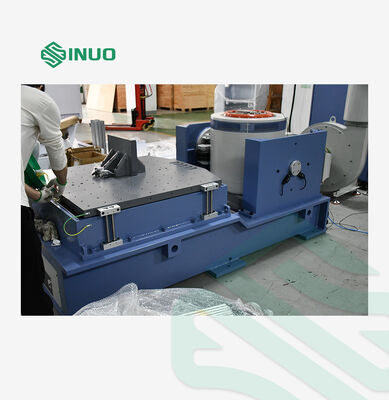

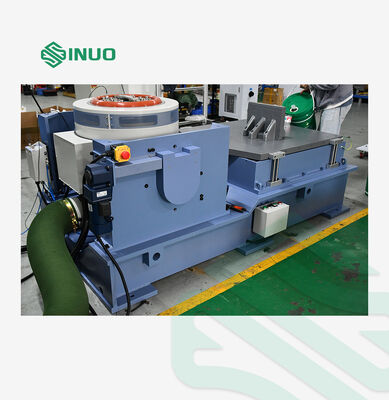

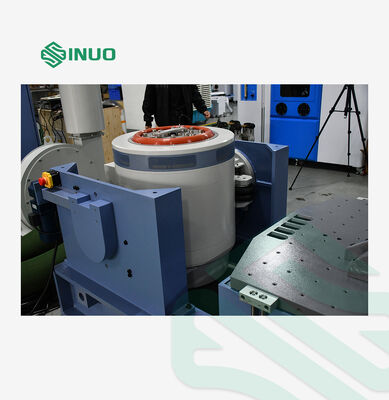

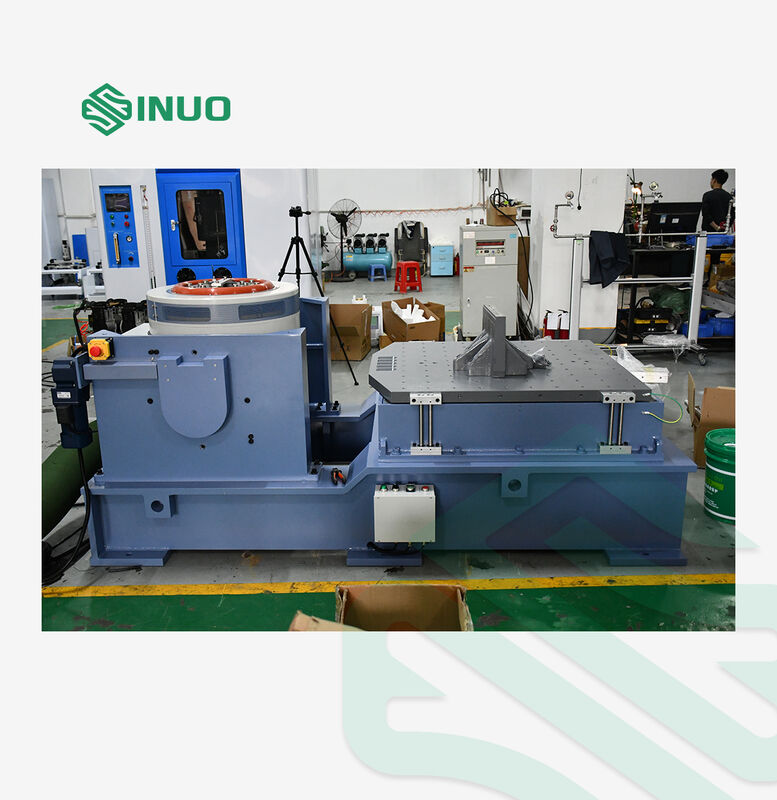

سیستم های تکان دهنده ارتعاش الکترومغناطیسی با فرکانس بالا برای آزمایش باتری

سیستم های آزمایش ارتعاش الکترومغناطیسی حرفه ای که به طور خاص برای آزمایش باتری طراحی شده اند، اطمینان از انطباق کیفیت محصول با استانداردهای بین المللی.

کاربرد محصول

آزمایش لرزش ارزیابی می کند که چگونه اجزای و دستگاه ها در محیط های دنیای واقعی با قرار دادن آنها در معرض تحریک یا شوک کنترل شده واکنش نشان می دهند.برنامه های کاربردی در سراسر محصولات صنعتی از جمله صفحه های مداری، هواپیماها، کشتی ها، موشک ها، موشک ها، اتومبیل ها و لوازم خانگی.

Sinuo راه حل های جامع تحریک و آزمایش را ارائه می دهد، اطمینان از انطباق کیفیت محصول با استانداردهای ملی و بین المللی از جمله GB، GJB، UL، JIS، DIN، ISO، BS، MIL، IEC،و ASTM.

انتخاب دستگاه لرزش و ساختار ژنراتور

شرایط آزمایش ارائه شده توسط مشتری
انواع آزمایش: پاک کردن سینوس، تصادفی، شوک کلاسیک
محدوده پاسخ فرکانسی: 1-3000 هرتز
فرمول: A ((g) = ((2πf) 2Dcm/980 A = 0.002DmmF2 D = A / 0.002F2 F = M ((kg) × A ((g)

پیکربندی تجهیزات

پروژه	دستورالعمل های تنظیم	تعداد سال
بدن میز ارتعاش	A30F44 ژنراتور تحریک الکترومغناطیسی	1 SET
دستگاه کنترل اتوماتیک مرکز	سیستم مرکز سازی کویل متحرک	1 SET
سیستم خنک کننده	B153S فن خنک کننده (از جمله خاموش کننده)	1 SET
جدول تمدید عمودی	VT150 جدول تمدید عمودی	1 SET
تقویت کننده قدرت	تقویت کننده قدرت سوئیچینگ دیجیتال LA-40KVA	1 SET
سیستم حفاظت	سیستم حفاظت از سرو	1 SET
منبع برق	منبع برق تحریک	1 SET
کنترل کننده لرزش	کنترل کننده ارتعاش دیجیتال VCSusb-2 (2 کانال)	1 SET
سنسورها	سنسور شتاب سیستم	1 PCS
سیستم کامپیوتری	کامپیوتر کنترل	1 SET

پارامترهای فنی

A30F44 ژنراتور تحریک الکترومغناطیسی

حداکثر نیروی تحریک سینوزویل	4000 کیلوگرم در ساعت
حداکثر نیروی هیجان انگیز تصادفی	۴۰۰۰ کیلوگرم
حداکثر نیروی تحریک ضربه	8000 کیلوگرم در ساعت
محدوده فرکانس	1 ≈ 3000 هرتز
حداکثر جابجایی	100 میلی متر p-p
حداکثر سرعت	2.0m/s
حداکثر شتاب	100G (980 m/s2)
فرکانس رزونانس درجه یک	۲۵۰۰ هرتز±۵٪
بار مفید	1000 کیلوگرم
فرکانس جداسازی لرزش	2.5 هرتز
قطر کویل متحرک	ف440 میلی متر
وزن کویل متحرک	۶۰ کیلوگرم
نشت جریان	<10 گاوس
زمان منحرف مجاز	>500N.m
اندازه تجهیزات	1400mm×980mm×1230mm (به استثنای پلت فرم گسترش عمودی)
وزن تجهیزات	2800 کیلوگرم

LA-40K تقویت کننده قدرت سوئیچینگ دیجیتال

قدرت خروجی	50KVA
ولتاژ خروجی	110Vrms
جریان خروجی	500 بازو
SNR	≥70dB
اندازه تقویت کننده	910mm × 620mm × 2050mm

سیستم محافظت از سرو

عملکردهای جامع حفاظت از جمله دمای، فشار باد، جابجایی بیش از حد، ولتاژ بیش از حد، جریان بیش از حد، ولتاژ ورودی پایین، خطا خارجی، منبع تغذیه کنترل، خطا منطقی،و از دست دادن فاز ورودی.

کنترل کننده ارتعاش دیجیتال VCSusb-2

پیکربندی سخت افزار	2 کانال ورودی همزمان، 1 کانال خروجی
ماژول عملکرد کنترل	سنس، تصادفی، شوک کلاسیک
کامپیوتر کنترل	کامپیوتر اصلی با مانیتور LCD
نرم افزار	عملیات انگلیسی، تجزیه و تحلیل دامنه زمان و دامنه فرکانس، منبع سیگنال، تجزیه و تحلیل جارو شدن فرکانس سینوس، تولید گزارش تست خودکار WORD

سنسور شتاب LTE C04A07

محدوده فرکانس	1-8000 هرتز
حساسیت	30mv/g
محدوده دما	-40 - 160°C

جدول گسترش عمودی VT2012

مواد	آلیاژ منیزیم، سطح سخت آنودیزه
اندازه میز	2000×1200 میلی متر
سوراخ ثابت	M10 توزیع مستطیل 100mm*100mm آستین پیچ فولاد ضد زنگ
فرکانس حداکثر استفاده	100 هرتز، 200 هرتز تصادفی
وزن	حدود 340 کيلوگرم

B153S فن خنک کننده (از جمله خاموش کننده صدا)

قدرت فن	15KW
میزان جریان فن	81.6m3/s
فشار فن	0.075kgf/cm2

الزامات برق

منبع برق	۳ فاز ۵ سیم ۳۸۰ ولت / ۵۰ هرتز ۷۵ کیلو وات
هوا فشرده	0.6Mpa
مقاومت زمین	≤4Ω

قطعات و ویژگی های سیستم

1. بدن میز لرزش

اسپری متحرک:سیم پیچ های متحرک ریخته شده و دستکاری شده با سیستم پشتیبانی بار اپتوالکترونیک و هدایت محوری دو طرفه برای دوام برتر
کپسول تحرک:ساختار مدار مغناطیسی دوگانه با نشت جریان کم و میدان مغناطیسی یکنواخت
سطح بدن:درمان فاسفات پیشرفته و فن آوری رنگ خودرو برای حفاظت طولانی مدت ضد فرسایش و ضد زنگ
یخچال های میز:فنرهای کم سر و صدا با ساختار بهتر ورودی هوا، کانال هوا برای کویل تحریک و کانال هوا دو لایه ای برای خنک سازی بیشتر

2. LA افزونه قدرت سوئیچینگ دیجیتال

تکنولوژی IGBT قابل اعتماد با ثبات و قابلیت اطمینان بالا
مطابق با الزامات استاندارد "CE" اتحادیه اروپا
تکنولوژی تعدیل عرض پالس با ضرب فرکانس سینوسایدال برای نسبت سیگنال به نویز بالا
اصل کار منبع برق سوئیچینگ برای بهره وری تبدیل بالا
تکنولوژی اشتراک گذاری الکتریکی جریان خودکار
عملکرد ایمنی عالی

3. سيستم حفاظت از سرو

عملکردهای حفاظت کامل از جمله ولتاژ بیش از حد شبکه برق، ولتاژ پایین، از دست دادن فاز، نقص منطقی، عبور ماژول قدرت، بیش از حد درجه حرارت، جریان بیش از حد خروجی، ولتاژ بالا خروجی،قدرت محرک، جابجایی بیش از حد پلتفرم، دمای پلتفرم، قفل کردن خارجی، و بیشتر.

4پلتفرم گسترش عمودي

طراحی شده به عنوان یک پلت فرم برای نمونه های نصب بزرگتر، در دسترس در مربع، گرد، و یا پیکربندی سفارشی.تمام پلتفرم های تمدید از مدل سازی و تجزیه و تحلیل فرکانس موضعی برای به حداقل رساندن تأثیرات ویژگی های پویا استفاده می کننداز آلیاژ منیزیم با مواد خنک کننده متصل شده است.

5. سيستم مرکزگري اتوماتيك فتو الکتريکي

به طور خودکار موقعیت کویل متحرک را تنظیم می کند تا حالت متعادل را حفظ کند و اطمینان حاصل کند که کویل متحرک در طول عملیات بارگذاری و تخلیه متمرکز باقی می ماند.

6کنترل کننده لرزش دیجیتال

پارامترهای فنی کنترل کننده لرزش دیجیتال

کانال ورودی

تعداد کانال های ورودی	2 کانال ورودی همزمان
نوع سیگنال ورودی	ولتاژ/شارژ
مقاومت ورودی	>110 kΩ
حداکثر محدوده ورودی ولتاژ	±10 ولت
حداکثر محدوده ورودی شارژ	±10000PC
SNR	>100دبی
فیلتر	فیلتر آنالوگ 160dB/اکتاو
رابط ورودی	سه ورودی اختیاری: ولتاژ، ICP و شارژ
حداکثر ورودی	±10VPEAK
کنورتر آنالوگ/دیجیتال (ADC)	وضوح 24 بیتی، محدوده پویا: 114dB، حداکثر فرکانس نمونه برداری 192kHz
ویژگی های مدار	منبع جریان ثابت ICP داخلی و تقویت کننده شارژ، دو محدوده 10V / 1V، اتصال AC / DC اختیاری، فیلتر ضد آلایز آنالوگ

کانال خروجی

تعداد کانال های خروجی	1 کانال خروجی
نوع سیگنال خروجی	سیگنال ولتاژ
مقاومت خروجی	<30Ω
حداکثر محدوده ولتاژ خروجی	±10 ولت
حداکثر جریان خروجی	100mA
دقت دامنه	2mV
تحریف هارمونیک	<-95dBfs
فیلتر	فیلتر آنالوگ 160dB/اکتاو
تطبیق کانال	دامنه 0.04dB، فاز ±0.5
تبدیلگر دیجیتال/آنالوجی (DAC)	وضوح 24 بیتی، محدوده پویا: 120dB، حداکثر فرکانس نمونه برداری 192kHz
ویژگی های مدار	فیلتر آنالوگ ضد آلیاژ؛ مدار حفاظت خروجی
نوع آزمایش	کنترل ارتعاش تصادفی/کنترل سینوسایدال/کنترل شوک معمولی

عملکردهای کنترل کننده لرزش دیجیتال

کنترل تصادفی

از روش تعادل تابع انتقال با نمودارهای طیف قدرت تعریف شده توسط کاربر استفاده می کند.به طور مداوم خروجی سیگنال های تصادفی Gaussian برای کنترل حلقه بسته چند کانال در زمان واقعی با الگوریتم های انطباقی برای عدم خطی بودن سیستم و تغییرات بار.

محدوده فرکانس: 0 ~ 4800 هرتز (ممکن است تا 18750 هرتز گسترش یابد)
رزولوشن: 100، 200، 400، 800، 1600، 3200 خط طیف
محدوده قدرت کنترل: >90dB
استراتژی کنترل: کنترل یک کانال، میانگین وزن شده، حداکثر و حداقل

کنترل سینس

سیگنال های سایز و سایز با کیفیت بالا با کنترل دامنه، تنظیمات اقامت و پیکربندی های انعطاف پذیر سایز را فراهم می کند.

محدوده فرکانس: 1 هرتز ~ 5000 هرتز (توسع پذیر به 10000 هرتز)
زمان حلقه بسته: 5 میلی ثانیه
تحریف هارمونیک: <-100dB
حالت های پاکسازی فرکانس: خطی (0~6000 هرتز/دقیقه) و لوگاریتیمی (0~100 اوکت/دقیقه)
جهت پاک کردن: بالا، پایین
مدت زمان پاک کردن: قابل تنظیم به عنوان تعداد پاک کردن یا زمان آزمایش

شوک کلاسیک

از روش تعادل تابع انتقال استفاده می کند که از انواع مختلف موج پشتیبانی می کند از جمله نیمه موج سینوس، موج زنگ، موج مستطیل، موج تراپیز، موج نوار جلو،موج دندون تراش پشتو موج مثلثي

طول نبض: 0.5 تا 3000 میلی ثانیه
حداکثر پهنای باند تجزیه و تحلیل: 18750Hz
اندازه قاب: تا 16384
انطباق: MIL-STD-810 (استانداردهای نظامی ایالات متحده) ، استاندارد ISO، محدودیت های کنترل وقفه تعریف شده توسط کاربر
