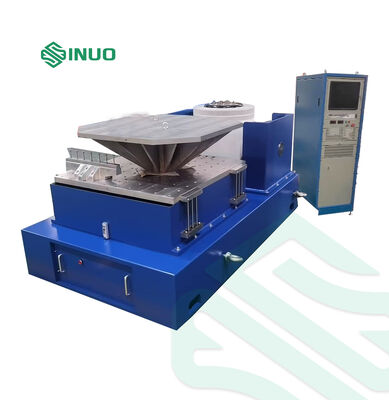

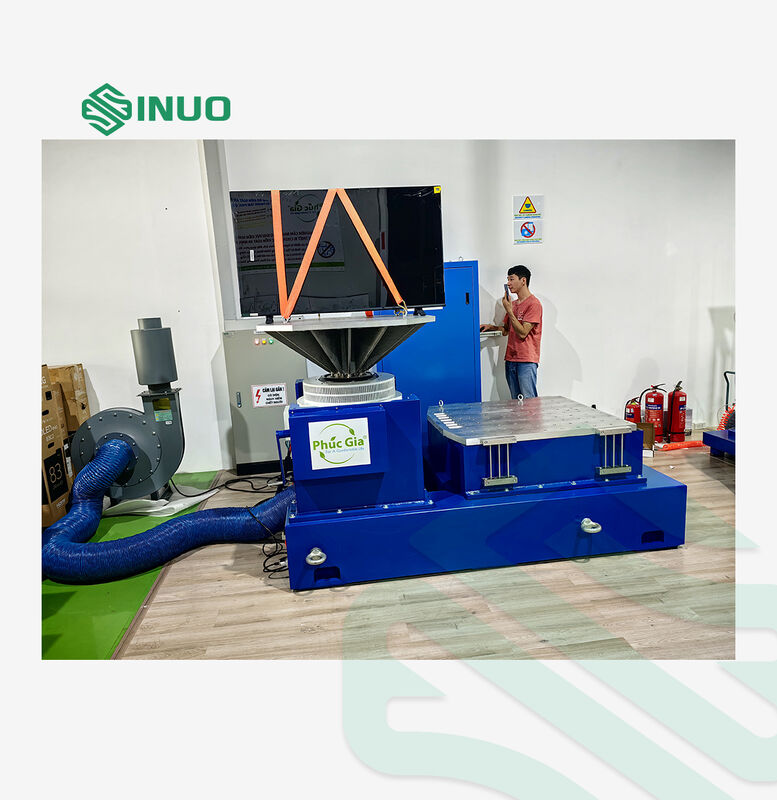

سیستم تست ارتعاش حمل و نقل با میزهای عمودی و افقی

پروژه

دستورالعمل های پیکربندی

تعداد

1.

بدنه میز ارتعاش

ژنراتور تحریک الکترومغناطیسی VG4000-100

1 SET

دستگاه کنترل خودکار مرکز برای سیم پیچ متحرک

1 SET

فن خنک کننده BL-4000 (شامل صدا خفه کن)

1 SET

میز توسعه عمودی VT60 (600×600 میلی متر)

1 SET

اسلاید فیلم روغن افقی HB120 (1200×1200 میلی متر)

1 SET

2.

تقویت کننده قدرت سوئیچینگ دیجیتال

تقویت کننده قدرت سوئیچینگ دیجیتال LA-45KVA

1 SET

سیستم حفاظت سروو

1 SET

منبع تغذیه تحریک

1 SET

3.

کنترلر ارتعاش دیجیتال VCS-2

کنترلر ارتعاش دیجیتال 2 کاناله

1 SET

سنسور شتاب سیستم

2 PCS

کامپیوتر کنترل

1 SET

4.

لوازم جانبی

کابل های اتصال/لوله های آب/لوله های هوا

1 SET

دستورالعمل های عملیاتی، گزارش های بازرسی، گواهی ها، دفترچه های راهنما

1 SET

ابزارهای جانبی (آچار T، آچار شش گوش، پیچ گوشتی و غیره)

1 SET

CD نصب نرم افزار کنترل/قطعات یدکی

1 SET

پارامترهای ژنراتور تحریک الکترومغناطیسی VG4000-100

حداکثر نیروی تحریک سینوسی

4000Kg.f پیک (40KN)

حداکثر نیروی تحریک تصادفی

4000Kg.f rms (40KN)

حداکثر نیروی تحریک ضربه

8000Kg.f پیک (80KN)

محدوده فرکانس

1～2700 هرتز

حداکثر جابجایی

100 میلی متر p-p

حداکثر سرعت

2 متر بر ثانیه

حداکثر شتاب

100G (980 متر بر ثانیه²)

رابطه حداکثر بار و شتاب: F=M.A

5G(49m/s²)

10G(98m/s²)

20G(196m/s²)

30G(294m/s²)

760 کیلوگرم

360 کیلوگرم

160 کیلوگرم

93 کیلوگرم

فرکانس رزونانس مرتبه اول:

2500 هرتز±5%

حداکثر بار:

800 کیلوگرم

فرکانس جداسازی ارتعاش:

2.5 هرتز

قطر سیم پیچ متحرک:

Ф420 میلی متر

وزن سیم پیچ متحرک:

40 کیلوگرم

نشت شار

＜10gauss

لحظه خارج از مرکز مجاز

＞500N.m

اندازه تجهیزات

1400mm×1300mm×1240mm (بدون احتساب میز توسعه عمودی)

وزن تجهیزات

3600 کیلوگرم

تقویت کننده قدرت سوئیچینگ دیجیتال LA-45

توان خروجی

45KVA

ولتاژ خروجی

110Vrms

جریان خروجی

400Arms

SNR

≥70dB

اندازه آمپلی فایر

810mm×555mm×1810mm

سیستم حفاظت سروو

عملکرد

دما، فشار باد، بیش از حد جابجایی، اضافه ولتاژ، اضافه جریان، ولتاژ ورودی زیر ولتاژ، خطای خارجی، منبع تغذیه کنترل، خطای منطقی، از دست دادن فاز ورودی

کنترلر ارتعاش دیجیتال VCSusb-2

پیکربندی سخت افزاری

2 کانال ورودی همزمان، 1 کانال خروجی

ماژول عملکرد کنترل

سینوسی، تصادفی، شوک معمولی

کامپیوتر کنترل

کامپیوتر با نام تجاری اصلی با مانیتور LCD

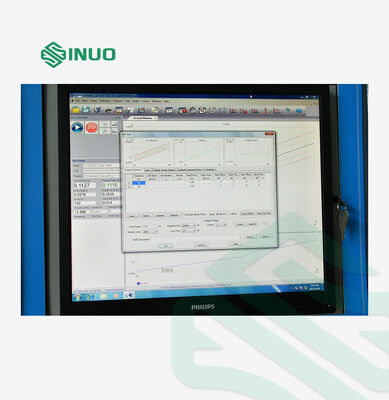

نرم افزار

عملیات چینی/انگلیسی، تجزیه و تحلیل دامنه زمان و دامنه فرکانس، منبع سیگنال، تجزیه و تحلیل جاروب فرکانس سینوسی و غیره را می توان انجام داد. می تواند به طور خودکار گزارش های آزمایشی WORD را تولید کند، نمایش دهد، ذخیره کند، پارامترهای تست را تنظیم کند و عملکردهای سیگنال ها و داده ها را تجزیه و تحلیل کند.

شتاب دهنده سیستم

محدوده فرکانس: 1—12000Hz

حساسیت: 30PC/g

محدوده دما: -24 - 250°C

میز توسعه عمودی VT60

مواد

آلیاژ منیزیم، سطح سخت شده

اندازه میز

600×600 میلی متر

سوراخ ثابت

آستین پیچ فولادی ضد زنگ M8 توزیع مستطیلی 100mm*100mm، بادوام و مقاوم در برابر سایش

حداکثر فرکانس استفاده

سینوسی 2000 هرتز، تصادفی 2000 هرتز

وزن

حدود 60 کیلوگرم

میز اسلاید فیلم روغن افقی HB120

مواد

آلیاژ منیزیم، سطح سخت شده

اندازه میز

1200×1200 میلی متر

سوراخ ثابت

آستین پیچ فولادی ضد زنگ M12 توزیع مستطیلی 100mm*100mm، بادوام و مقاوم در برابر سایش

حداکثر فرکانس استفاده

سینوسی 500 هرتز، تصادفی 2000 هرتز

وزن

حدود 170 کیلوگرم

فن خنک کننده BL-5000

توان فن:

15KW

نرخ جریان فن:

1.2 متر³/s

فشار فن:

6.5kpa

الزامات الکتریکی

منبع تغذیه

AC 3 فاز 380V/50Hz 65 KW

هوای فشرده

0.6Mpa

مقاومت زمین

≤4Ω
