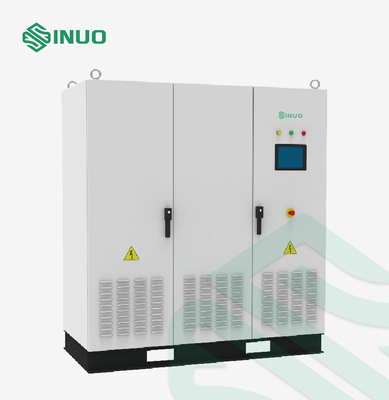

منبع تغذیه ولتاژ بالا Dc دو طرفه برای قطعات خودروهای الکتریکی

منبع تغذیه تست DC دوطرفه برایاجزای خودروی الکتریکی

بررسی اجمالی تجهیزات

منابع تغذیه آزمایشی دو طرفه DC سری SNEEV از یکسوسازی PWM با فرکانس بالا و فناوری تبدیل دو طرفه DCDC، فناوری کنترل دیجیتال DPGA برای دستیابی به خروجی پرتوان DC با کارایی بالا استفاده می‌کنند و عملکرد 100% بازخورد انرژی را دارند. شبکه، ضریب توان تا 0.99، دقت تا 0.1٪.در مقایسه با جریان دو طرفه معمولی، محدوده ولتاژ خروجی گسترده تر است و می توان محدوده کامل و خروجی با دقت بالا در مقیاس کامل را درک کرد.

با عملکرد خروجی قابل برنامه ریزی، می توان از آن برای بسیاری از موارد از طریق نرم افزارهای مختلف جعبه خالی استفاده کرد.عمدتاً در تحقیق و توسعه و آزمایش وسایل نقلیه الکتریکی (کنترل‌کننده‌ها)، سیستم‌های قوای محرکه خودروهای الکتریکی، سیستم‌های انتقال خودروی الکتریکی، سیستم‌های ذخیره‌سازی، شارژرها، ایستگاه‌های شارژ و شارژ و تخلیه بسته‌های باتری با ظرفیت بالا استفاده می‌شود.

این سری از منابع تغذیه می‌تواند آزمایش‌های شبیه‌سازی را روی توان ورودی، جریان خروجی، ظرفیت اضافه بار، تحمل ولتاژ، راندمان موتور، جریان روتور قفل شده، حداکثر سرعت، سرعت بیش از حد و تغذیه قدرت کنترل‌کننده موتور خودروی الکتریکی انجام دهد.این می تواند انرژی نیروی الکتروموتور برگشتی در آزمایش سرعت بیش از حد موتور را به شبکه بازگرداند تا از آسیب به کنترل کننده جلوگیری کند.این به طور گسترده ای در صنعت خودرو با انرژی جدید استفاده می شود.

پارامترهای فنی

ویژگی های اصلی

1. ولتاژ می تواند به 800V برسد، جریان تکی -1000A~+1000A/قدرت 40~500kW.عملکرد بازخورد شبکه: دارای هر دو ویژگی قدرت و بار به طور همزمان است.علاوه بر عملکرد منبع تغذیه DC با قدرت بالا، بازخورد انرژی خودکار به عملکرد بار شبکه را درک می کند که باعث صرفه جویی در انرژی می شود مزایای برجسته کاهش مصرف و حفاظت از محیط زیست.

2. اتخاذ تصحیح PWM فرکانس بالا و فناوری DCDC دو طرفه، کنترل دیجیتال خالص، عملکرد قوی و قابلیت اطمینان بالا.

3. دقت خروجی 0.1% F. S;

4. CC، CV، CP سه حالت خروجی.

5. عملکرد قبل از شارژ.

6. عملکرد شبیه سازی باتری (حالت مقاومت داخلی)، که می تواند ویژگی های خروجی باتری های لیتیومی، باتری های سرب-اسید و باتری های نیکل-فلز هیدرید (اختیاری) را شبیه سازی کند.

7. عملکرد توقف اضطراری.

8. توابع ویرایش، ذخیره سازی و خروجی شکل موج (اختیاری).

9. عملکردهای حفاظتی چندگانه: ولتاژ خروجی، افت فاز، ولتاژ بیش از حد خروجی، گرمای بیش از حد IGBT، جریان بیش از حد IGBT، حفاظت از دمای بیش از حد، حفاظت از حد جریان اتصال کوتاه.

10. عملکرد ارتباطی و کنترل از راه دور: استاندارد RS485، RS232 و CAN (اختیاری).

کاربرد

1. تست موتور و کنترل کننده وسیله نقلیه الکتریکی: انجام آزمایش های شبیه سازی بر روی توان ورودی، جریان خروجی، اضافه بارظرفیت، مقاومت در برابر ولتاژ و راندمان موتور، جریان روتور قفل شده، سرعت و سرعت بیش از حد کنترل کننده الکتریکی خودروی الکتریکی؛سیستم محرک خودروی الکتریکی، تست سیستم تعهد عمومی.

2. تست اینورتر ذخیره انرژی

3. تست شمع شارژ

4. تست شارژ و دشارژ باتری

5. تست سیستم محرک موتور

6. تست دستگاه جوش
