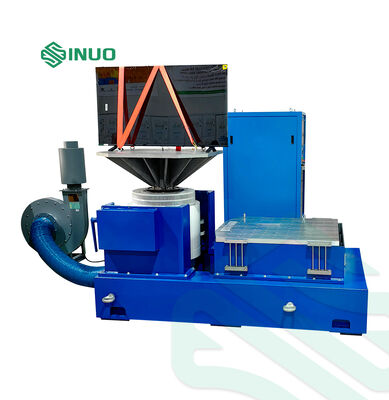

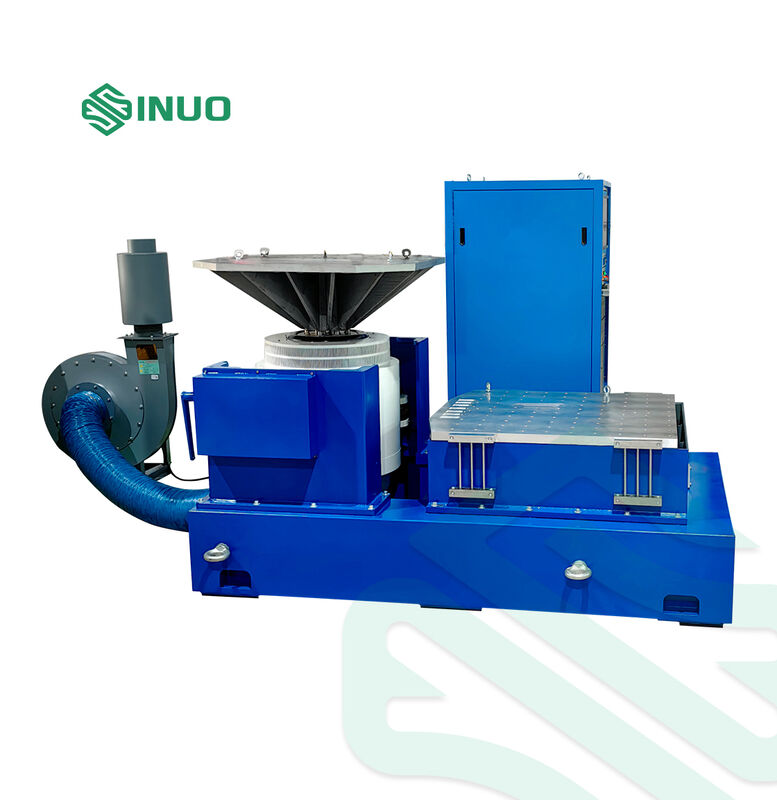

سیستم آزمایش ارتعاش با عملکرد بالا برای الکترونیک خودرو و هوافضا

سیستم آزمایش ارتعاش با عملکرد بالا برای الکترونیک خودرو و هوافضا

نام تجاری:	Sinuo
شماره مدل:	SN553- EV310HG60VT60VCSusb-2
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	5 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

زور:

1000kg.f

حداکثر سرعت:

1.8 متر بر ثانیه

بار:

300 کیلوگرم

قطر آرماتور:

Ф240 میلی متر

حداکثر جابجایی:

76 میلی متر ص

حداکثر شتاب:

82G (800 m/s2)

جزئیات بسته بندی:

کیس تخته سه لا

قابلیت ارائه:

5 ست در ماه

برجسته کردن:

بار الکترونیکی DC احیا کننده RS485

بار الکترونیکی dc احیا کننده CV

بار الکترونیکی احیا کننده PWM

توضیحات محصول

سیستم تست ارتعاش با عملکرد بالا برای الکترونیک خودرو و هوافضا

این سیستم تست ارتعاش پیشرفته، شرایط محیطی دنیای واقعی را شبیه‌سازی می‌کند تا دوام و قابلیت اطمینان اجزای الکترونیکی مورد استفاده در کاربردهای خودرو و هوافضا را تأیید کند.

کاربردهای محصول

تست ارتعاش شامل تحریک اجزا یا دستگاه‌ها برای ارزیابی عملکرد آنها در شرایط محیطی واقعی است. سیستم‌های ما برای طیف گسترده‌ای از محصولات صنعتی از جمله بردهای مدار، هواپیما، کشتی، موشک، موشک، خودرو و لوازم خانگی طراحی شده‌اند.

Sinuo راه‌حل‌های جامع تحریک و تست را ارائه می‌دهد که کیفیت محصول را مطابق با استانداردهای ملی و بین‌المللی از جمله GB، GJB، UL، JIS، DIN، ISO، BS، MIL، IEC و ASTM تأیید می‌کند.

روش تست ارتعاش

پارامترهای پیکربندی تست:

شرایط تست تعریف شده توسط مشتری
انواع تست: جاروب سینوسی و ارتعاش تصادفی
محدوده پاسخ فرکانسی: 2-5000 هرتز
فرمول محاسبه: A(g)=(2πf)²Dcm/980≒A=0.002DmmF²

نمودار اصلی تجهیزات

پارامترهای فنی ژنراتور تحریک الکترومغناطیسی VG1000-76

حداکثر نیروی تحریک سینوسی	1000Kg.f پیک
حداکثر نیروی تحریک تصادفی	1000Kg.f r.ms
حداکثر نیروی تحریک ضربه	2000Kg.f پیک
محدوده فرکانس	1-2900 هرتز
حداکثر جابجایی	76 میلی‌متر p-p
حداکثر سرعت	1.8 متر بر ثانیه
حداکثر شتاب	82G (800 متر بر ثانیه²)
فرکانس رزونانس مرتبه اول	3200 هرتز±5%
بار M1+M2	300 کیلوگرم
فرکانس جداسازی ارتعاش	2.5 هرتز
قطر سیم پیچ متحرک	Ф240 میلی‌متر
وزن سیم پیچ متحرک	14 کیلوگرم
گشتاور خارج از مرکز نامی	350 نیوتن متر
پیچ روی میز	16×M10
نشت شار	<10 گاوس
گشتاور خارج از مرکز مجاز	300 نیوتن متر
اندازه تجهیزات	945mm×720mm×784mm
وزن تجهیزات	1000 کیلوگرم

حداکثر بار در مقابل رابطه شتاب (سینوسی):

شتاب	حداکثر بار
5G	188 کیلوگرم
10G	88 کیلوگرم
20G	38 کیلوگرم
30G	21 کیلوگرم

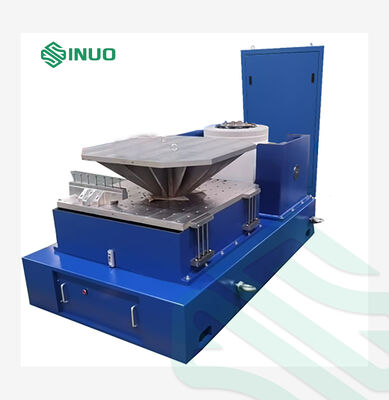

پلت فرم کشویی افقی

طراحی اسلاید افقی دارای ظرفیت گشتاور واژگونی بالا و محدودیت جانبی است. این رویکرد مهندسی، همراه با آرایش اسلاید افقی استاندارد، محدودیت‌های گشتاور دینامیکی استثنایی را فراهم می‌کند و در عین حال ویژگی‌های میرایی بهینه فیلم روغن هدایت‌کننده را حفظ می‌کند. مجموعه میز اسلاید افقی شامل صفحه اسلاید، سر اتصال، صفحه گرانیت طبیعی، پایه میز اسلاید افقی و منبع روغن مستقل است.

ویژگی های سیستم

عملکرد و قابلیت اطمینان بالا

کنترل حلقه بسته از طریق پردازنده DSP با حلقه کنترل مستقل از رایانه، پاسخگویی سیستم در زمان واقعی و راندمان بالا را تضمین می کند. این سیستم به سرعت با تغییرات سیستم تست سازگار می شود و قابلیت اطمینان و دقت را تضمین می کند. تمام کانال های ورودی دارای ADC های 24 بیتی، طراحی سخت افزاری کم نویز و فیلترهای ضد استهالک آنالوگ/دیجیتال داخلی هستند.

عملکرد کاربر پسند

نرم افزار کاربردی مبتنی بر ویندوز با عملکرد بصری و عملکردهای کمکی جامع. جادوگرهای خودکار و تولید گزارش تست، کارهای تکراری تست را ساده می کنند. تنظیمات پارامتر تست گسترده با رابط USB2.0 برای ادغام یکپارچه کامپیوتر.

عملکرد قدرتمند و انعطاف پذیر

پلت فرم کنترل ارتعاش پیشرفته قادر به انجام چندین کار پیچیده. طراحی مدولار امکان پیکربندی اجزای سخت افزاری و نرم افزاری مختلف را برای پاسخگویی به نیازهای مختلف تست و تجزیه و تحلیل در همان پلت فرم سخت افزاری فراهم می کند.

ایمنی تست جامع

کنترل سیگنال در مقیاس کوچک، پیش نمایش ارتعاش سیستم را برای ارزیابی سطح نویز و تجزیه و تحلیل تابع انتقال امکان پذیر می کند. چندین بررسی ایمنی و تنظیمات اینترلاک از پرسنل تست، اشیاء تست و تجهیزات محافظت می کند. کلید خاتمه اضطراری داخلی برای خاموش کردن فوری تست در طول ناهنجاری های سیستم.

گزارش تست خودکار

تولید یک کلیکی گزارش های تست با فرمت Word یا PDF. مستندات جامع شامل عملکردهای کنترل تست، تنظیم پارامترها، منحنی های طیف هدف کنترل، منحنی های دامنه زمان و دامنه فرکانس است. از چاپ مستقیم، پیش نمایش و توزیع آنلاین با فرمت های گزارش قابل تنظیم پشتیبانی می کند.
