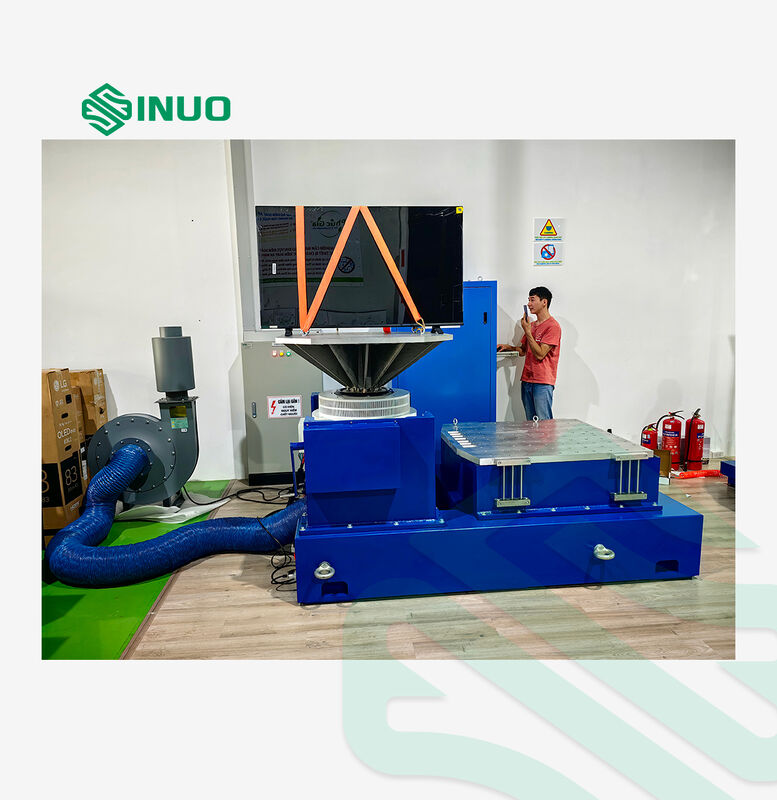

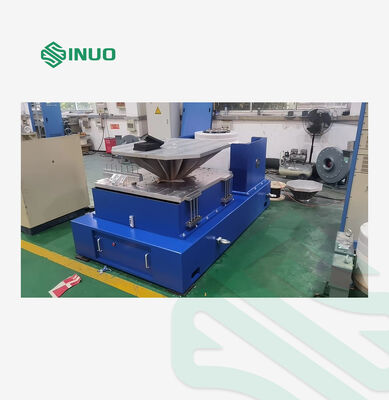

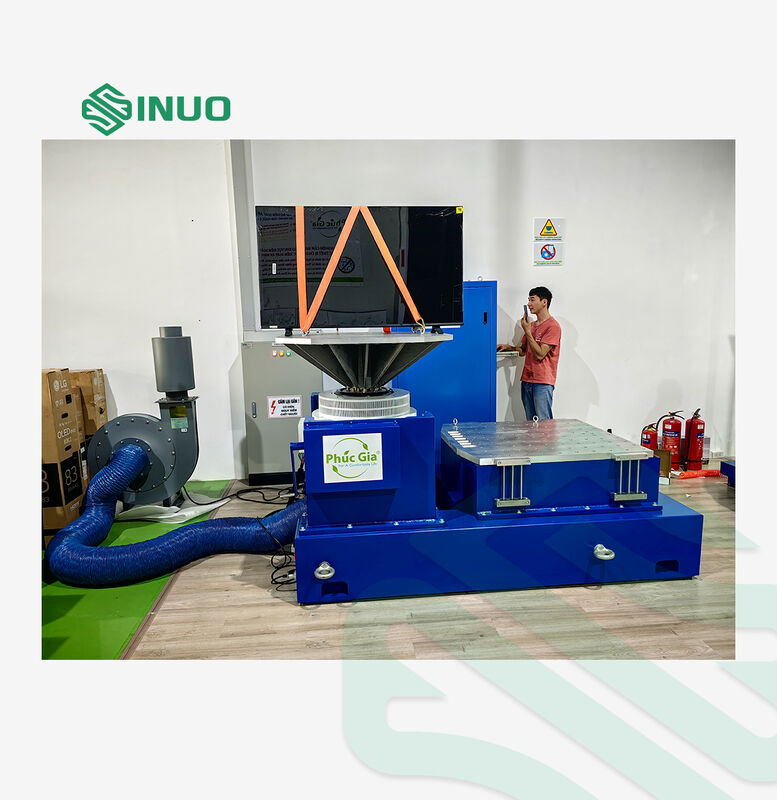

سیستم تست ارتعاش با ظرفیت بالا با لرزاننده الکترودینامیکی یکپارچه

نام تجاری:	Sinuo
شماره مدل:	SN553-EV222HG80VT80
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	5 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

زور:

2400 کیلوگرم ف

نیروی تصادفی:

2200kg.f

شوک فروس:

4400kg.f

حداکثر سرعت:

2m/s

حداکثر شتاب:

100G (980 m/s2)

بار:

400 کیلوگرم

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

5 ست در ماه

برجسته کردن:

تجهیزات تست ایمنی الکتریکی WH AH

تجهیزات تست ایمنی الکتریکی نمایشگر LCD

آنالایزر برق جریان متناوب ac RS232

توضیحات محصول

سیستم آزمایش ارتعاش با ظرفیت بالا با شیکر الکترودینامیک یکپارچه

کاربرد محصول

آزمایش لرزش شامل اجزای هیجان انگیز یا شوکه کننده و دستگاه هایی برای شبیه سازی شرایط محیطی دنیای واقعی است.این سیستم برای طیف گسترده ای از کاربردهای صنعتی از جمله صفحه های مداری طراحی شده است، هواپیماها، کشتی ها، موشک ها، موشک ها، اتومبیل ها و لوازم خانگی.

Sinuo راه حل های فراگیر تحریک و آزمایش را ارائه می دهد که با استانداردهای ملی و بین المللی از جمله GB، GJB، UL، JIS، DIN، ISO، BS، MIL، IEC و ASTM مطابقت دارد.

انتخاب دستگاه لرزش و ساختار ژنراتور

شرایط آزمایش ارائه شده توسط مشتری
انواع آزمایش: پاک کردن سینوس؛ تصادفی
محدوده پاسخ فرکانسی: 2-5000Hz
فرمول: A ((g) = ((2πf) 2Dcm/980 A=0.002DmmF2 D=A/0.002F2 F=M ((kg) × A ((g)

پیکربندی تجهیزات

ماده	پیکربندی	چه قدر؟
1)	دستگاه لرزش
	شاکر A20S34 (از جمله کنترل کننده مرکز سازی پنوماتیک)	1 مجموعه
	بوهر B752S (از جمله خاموش کننده و کانال)	1 مجموعه
	سر گسترش دهنده VT80CM	1 مجموعه
	میز اسلیپ افقی HG80M	1 مجموعه
2)	تقویت کننده قدرت
	LA20K تقویت کننده قدرت ((شامل منبع تغذیه میدان)	1 مجموعه
3)	کنترل کننده لرزش-Vcs-02 (از جمله عملکردهای سخت افزاری و کنترل برنامه نرم افزار CDS
	سرعت سنج (از جمله کابل کم سر و صدا BNC-M5 با طول 7 متر)	2 مجموعه
	کامپیوتر ((از جمله صفحه کلید، ماوس و مانیتور)	0 مجموعه
4)	مدارک راهنمای عملیات، فهرست بسته بندی	1 مجموعه
5)	لوازم
	ابزار نگهداری	1 مجموعه
	قطعات یدکی استاندارد

مشخصات

مشخصات شاکر
اوج سین (Pk)	2400Kg.f اوج (24KN)
تصادفی (RMS)	2200Kg.f rms (22KN) @ISO5344
شوک (Pk)	4400Kg.f اوج (44KN) @6ms
فرکانس قابل استفاده	DC ¥3000 هرتز
حداکثر جابجایی (p-p)	۵۱ میلی متر (2 اینچ)
حداکثر سرعت	2 متر/ ثانیه
حداکثر شتاب	سین: 100g (980 m/s2); تصادفی: 60g (588 m/s2)
پشتیبانی بار عمودی	۴۰۰ کیلوگرم
تعلیق بدن طبیعی فرکانس (محور فشار)	کمتر از 2.5 هرتز
قطر سلاح	ف340 میلی متر
وزن آرمور	حدود 24 کیلوگرم
صداي اساسی فرکانس (جدول خالی)	2،600 هرتز (نامی) +/- 5٪
اتصال بار امتیازات (استانداردی)	21 فولاد ضد زنگ M10 ورودی
تراکم جریان منحرف	<10 گاوس
نیروی جزئی مجاز	500.N.M
ابعاد شاکر	1190mmL × 860mmD × 1060mmH
مشخصات تقویت کننده قدرت LA20K
ظرفیت تولید نامی	22KVA
نسبت سیگنال به سر و صدا	بیش از 65 دبیل
کارایی تقویت کننده	بیشتر از 90٪
ابعاد کلی تقویت کننده	650mmL × 920mmD × 1780mmH

ویژگی های اصلی

1) سیستم تعلیق محکم و هدایت حرکت خطی، ظرفیت حمل قوی، عملکردهای هدایت خوب، ثبات بالا.
2) کوله هوا مرکز بار با سفتی ایستاتیک بالا و سفتی پویا پایین، ظرفیت حمل قوی، عملکرد عالی در تغییرات دامنه.
3) سوئیچ قدرت کلاس D با کارایی بالا، جریان اوج 3 سیگما، مصرف انرژی پایین و حداقل تحریف هارمونیک.
4) خود تشخیص سریع با قفل ایمنی، قابلیت اطمینان ایمنی بالا
5) دستگاه ضدصدمه کوله هوا برای پلت فرم لرزش بدون نیاز به پایه اضافی، بازتولید کامل موج لرزش و کاهش انتقال لرزش
6) پلتفرم های گسترش افقی و عمودی برای کاربردهای مختلف
7) کار ساده کنترل کننده
