دستگاه ارتعاش با کارایی بالا: ظرفیت بار 1200 کیلوگرم، ضربه 76 میلی متری

دستگاه ارتعاش با کارایی بالا: ظرفیت بار 1200 کیلوگرم، ضربه 76 میلی متری

نام تجاری:	Sinuo
شماره مدل:	SN553- EVW390HB120VCS-4
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	5 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

زور:

9000 کیلوگرم ف

نیروی تصادفی:

9000 کیلوگرم ف

شوک فروس:

18000 کیلوگرم ف

بار:

1200 کیلوگرم

حداکثر جابجایی:

76 میلی متر ص

حداکثر شتاب:

120 گرم

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

5 ست در ماه

برجسته کردن:

تجهیزات تست باتری لیتیوم 1000 ولت

تجهیزات تست باتری لیتیوم EVSE

تستر ایمنی الکتریکی پالس عایق

توضیحات محصول

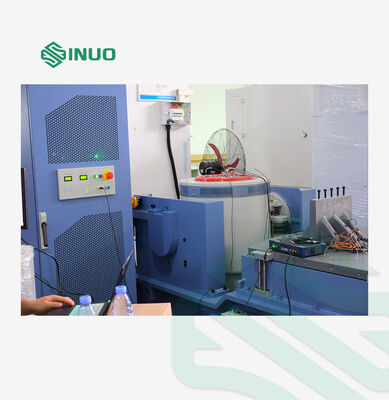

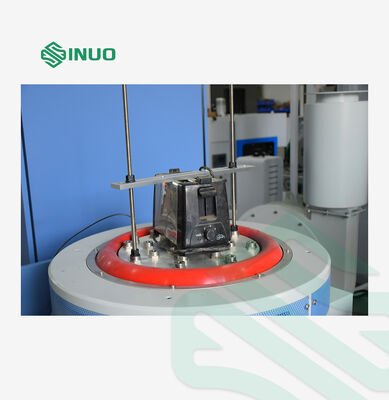

دستگاه ارتعاش با کارایی بالا: ظرفیت بار 1200 کیلوگرم، ضربه 76 میلی متری

سری میز لرزش آب خنک کننده عملکرد استثنایی را با فشار بزرگ، ظرفیت حمل قوی، بهره وری خنک کننده بالا و جابجایی حداکثر 76 میلی متر ارائه می دهد.طراحی شده برای پاسخگویی به الزامات سختگیرانه آزمایش لرزش برای مجموعه های بزرگ الکترونیکی، دستگاه های اتوماسیون، قطعات هوافضا، ماهواره های مصنوعی و سیستم های نظامی.

با استفاده از سیستم های trunnion طراحی شده و پشتیبانی مناسب پایه، این سیستم از فرکانس های پایین شروع به 1Hz یا DC کار می کند و هر دو آزمایش لرزش سینوسایدال و تصادفی را در بر می گیرد.

کاربردهای محصول

آزمایش لرزش شرایط محیطی دنیای واقعی را با هیجان بخش ها و دستگاه ها برای ارزیابی عملکرد و دوام آنها شبیه سازی می کند.برنامه های کاربردی در سراسر بخش های صنعتی از جمله صفحه های مداری، هواپیماها، کشتی ها، موشک ها، موشک ها، اتومبیل ها و لوازم خانگی.

لابرتون راه حل های جامع تحریک و آزمایش را ارائه می دهد، اطمینان از انطباق کیفیت محصول با استانداردهای ملی و بین المللی از جمله GB، GJB، UL، JIS، DIN، ISO، BS، MIL، IEC،و ASTM.

انتخاب و مشخصات دستگاه لرزش

معیارهای انتخاب

شرایط آزمایش ارائه شده توسط مشتری
انواع آزمایش: پاک کردن سینوس، تصادفی، شوک کلاسیک
محدوده پاسخ فرکانسی: 1-2700 هرتز
فرمول: A ((g) = ((2πf) 2Dcm/980 A = 0.002DmmF2
D=A/0.002F2 F=M(kg) × A(g)

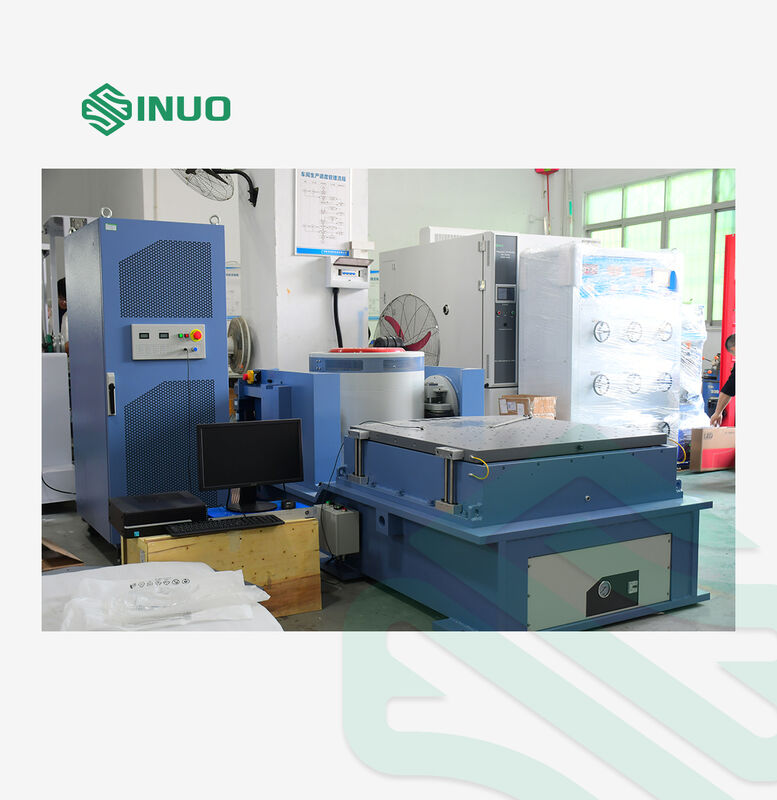

پیکربندی تجهیزات

پروژه	جزئیات پیکربندی	مقدار
1. بدن میز لرزش	E90T45 ژنراتور تحریک الکترومغناطیسی دستگاه کنترل اتوماتیک مرکز برای حرکت کویل یخچال آب WCU-2 VT120 جدول تمدید عمودی HB120 میز اسلایدی افقی فیلم روغن مکانیسم هدایت الکتریکی	1 SET
2. افزونه قدرت سوئیچینگ دیجیتال	تقویت کننده قدرت سوئیچینگ دیجیتال LA-100KVA سیستم حفاظت از سرو منبع برق تحریک	1 SET
3کنترل کننده ارتعاش دیجیتال VCS-4	کنترل کننده ارتعاش دیجیتال 4 کانال سنسور شتاب سیستم کامپیوتر کنترل	1 SET
4لوازم جانبی	کابل های اتصال/ لوله های آب/ لوله های هوا دستورالعمل های عملیاتی، گزارش های بازرسی، گواهینامه ها، دستورالعمل های نگهداری ابزار افزایشی (کلید T، کلید شش گوشه ای، پیچک و غیره) نصب نرم افزار کنترل سی دی / قطعات یدکی	1 SET

پارامترهای فنی

E90T45 ژنراتور تحریک الکترومغناطیسی

حداکثر نیروی تحریک سینوزویل	9،000 کیلوگرم در ساعت
حداکثر نیروی هیجان انگیز تصادفی	9000kg.f rms
حداکثر نیروی تحریک ضربه	18000Kg.f اوج
محدوده فرکانس	۱ ٫۲۷۰۰ هرتز
حداکثر جابجایی	76 میلی متر p-p
حداکثر سرعت	2 متر/ ثانیه
حداکثر شتاب	120G (1176 m/s2)
رابطه حداکثر بار و شتاب: F=M.A
5G (49m/s2)	2295 کیلوگرم
10G (98m/s2)	1095 کیلوگرم
20G (196m/s2)	۴۹۵ کیلوگرم
30G (294m/s2)	۲۹۵ کیلوگرم
فرکانس رزونانس درجه یک	۲۲۰۰ هرتز±۵٪
حداکثر بار	۱۲۰۰ کیلوگرم
فرکانس جداسازی لرزش	3 هرتز
قطر کویل متحرک	Ф450 میلی متر
وزن کویل متحرک	۹۰ کیلوگرم
نشت جریان	<10 گاوس
زمان منحرف مجاز	>1000N.m
اندازه تجهیزات	1700mm × 1360mm × 1540mm (به غیر از جدول انبساط عمودی)
وزن تجهیزات	۵۹۰۰ کیلوگرم

LA-100 تقویت کننده قدرت سوئیچینگ دیجیتال

قدرت خروجی	100KVA
ولتاژ خروجی	110Vrms
جریان خروجی	1000 بازو
SNR	≥65dB
اندازه تقویت کننده	3300mm × 810mm × 2170mm
وزن تقویت کننده	۳۷۰۰ کیلوگرم

سیستم محافظت از سرو

حفاظت جامع از جمله: ولتاژ بیش از حد شبکه برق، ولتاژ پایین شبکه برق، خطای منطقی، حفاظت از ماژول قدرت، دمای ماژول قدرت، جریان بیش از حد خروجی، ولتاژ بیش از حد خروجیمنبع برق محرک، جابجایی پلتفرم، دمای پلتفرم، و مدارهای اتصال خارجی. خاموش کردن خروجی خودکار با آلارم صوتی و بصری در هر تشخیص خرابی.

کنترل کننده ارتعاش دیجیتال VCS-4

پیکربندی سخت افزار	4 کانال ورودی همزمان، 1 کانال خروجی
ماژول عملکرد کنترل	سینس، تصادفی، شوک معمولی، جستجوی رزونانس و اقامت
کامپیوتر کنترل	کامپیوتر اصلی با مانیتور LCD
نرم افزار	کار با زبان چینی و انگلیسی، تجزیه و تحلیل دامنه زمان و دامنه فرکانس، منبع سیگنال، تجزیه و تحلیل سایز فرکانس.به طور خودکار گزارش های تست WORD را با قابلیت های جامع تجزیه و تحلیل سیگنال و داده تولید می کند.
شتاب دهنده سیستم	محدوده فرکانس: 1-12000 هرتز، حساسیت: 50mv/g، محدوده دمای: -24 - 250°C

VT120 جدول تمدید عمودی

مواد	آلیاژ منیزیم، سطحش سخت شده
اندازه میز	۱۲۰۰×۱۲۰۰ میلی متر
سوراخ ثابت	M12 توزیع مستطیل 100mm × 100mm آستین پیچ فولاد ضد زنگ
فرکانس حداکثر استفاده	500 هرتز، تصادفی 1500 هرتز
وزن	حدود 165 کیلوگرم

HB120 میز اسلایدی فیلم روغن افقی

مواد	آلیاژ منیزیم، سطحش سخت شده
اندازه میز	۱۲۰۰×۱۲۰۰ میلی متر
سوراخ ثابت	M12 توزیع مستطیل 100mm × 100mm آستین پیچ فولاد ضد زنگ
فرکانس حداکثر استفاده	سین 2000 هرتز، تصادفی 2000 هرتز
وزن	170 کیلوگرم (بدون اتصال)

واحد خنک کننده آب WCU

ظرفیت تبادل گرما	برج آب خنک کننده 100KW 15T
جریان آب گردش خارجی / فشار	200 لیتر/دقیقه 0.25-0.4Mpa
نیاز به آب تقطیر شده	سختی آب 30ppm، PH7-8، رسانایی 1us/cm
رابط لوله آب گردش خارجی	1-1/4" یا DN32
ابعاد (L × W × H)	610mm × 900mm × 2000mm
وزن	۳۸۰ کیلو

الزامات برق

منبع برق	۳ فاز ۵ سیم 380V/50Hz 162 KW
هوا فشرده	0.6Mpa
مقاومت زمین	≤4Ω
