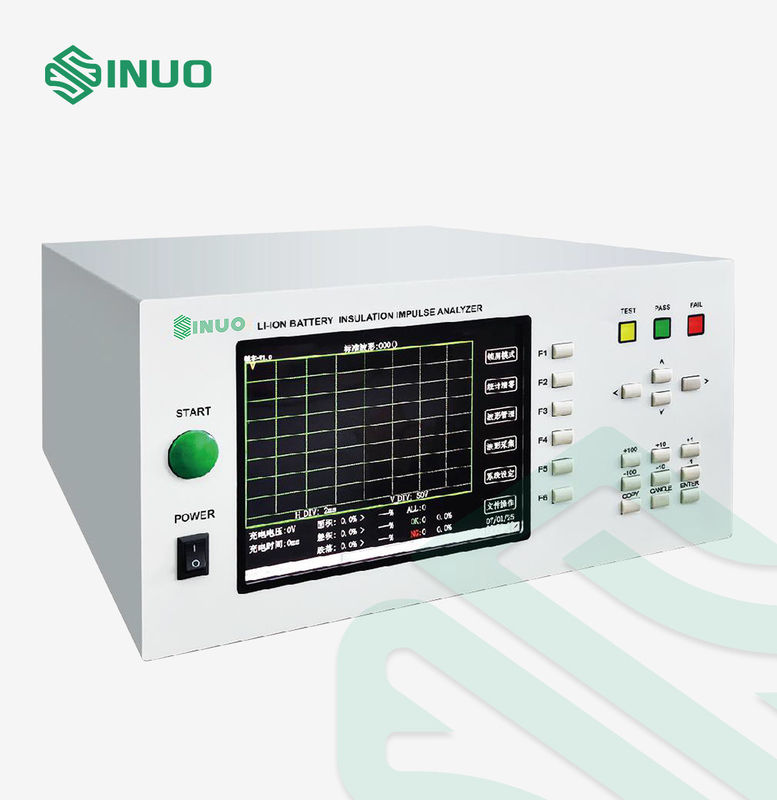

تجهیزات تست باتری لیتیوم EVSE خودرو الکتریکی تست ایمنی پالس عایق

تجهیزات تست باتری لیتیوم EVSE خودرو الکتریکی تست ایمنی پالس عایق

نام تجاری:	Sinuo
شماره مدل:	SNE6001
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	30 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

تست ظرفیت باتری:

20nF-4000Nf

محدوده ولتاژ خروجی:

200-2000 ولت، 10 ولت قابل تنظیم

دقت ولتاژ خروجی:

± (2٪ مقدار تنظیم)

وضوح ولتاژ خروجی:

10 ولت

دقت اندازه گیری ولتاژ:

± (2٪ مقدار تنظیم)

محدوده تنظیم زمان:

50ms-3000ms

مقاومت تخلیه:

10KΩ

زمان تخلیه:

＜500 میلی‌ثانیه

جزئیات بسته بندی:

جعبه کارتن

قابلیت ارائه:

30 ست در ماه

برجسته کردن:

تجهیزات تست باتری لیتیوم 1000 ولت

تجهیزات تست باتری لیتیوم EVSE

تستر ایمنی الکتریکی پالس عایق

توضیحات محصول

تجهیزات تست ایمنی پالس عایق باتری لیتیومی خودروی الکتریکی

بررسی اجمالی تجهیزات

در طول فرآیند سیم پیچی یا لمینیت هسته باتری لیتیومی، مشکلاتی مانند مخلوط شدن گرد و غبار مواد، سیم پیچ ناهموار و شکستگی دیافراگم به طور اجتناب ناپذیری رخ می دهد که منجر به خطرات ایمنی باتری لیتیومی و تشخیص دشوار می شود.

در حال حاضر تجهیزات و روش های آزمایش در صنعت بی نقص نیستند و میزان تشخیص محصولات نامرغوب ایده آل نیست.

این تجهیزات قبل از اینکه باتری لیتیومی با الکترولیت پر شود، آزمایش پالس ولتاژ بالا 10-100 میلی‌ثانیه را روی سلول باتری اعمال می‌کند.سلول با اندازه‌گیری کوتاه‌ترین زمان شارژ، طولانی‌ترین زمان، ولتاژ شارژ، افت ولتاژ، مساحت منحنی و سایر پارامترها تعیین می‌شود.مدار باز، اتصال کوتاه، اتصال کوتاه میکرو و سایر خطاهای عایق، سریع و کارآمد.

پارامترهای فنی

ظرفیت باتری را تست کنید	20nF-4000Nf
محدوده ولتاژ خروجی	200-2000 ولت، 10 ولت قابل تنظیم
دقت ولتاژ خروجی	± (2٪ مقدار تنظیم)
وضوح ولتاژ خروجی	10 ولت
دقت اندازه گیری ولتاژ	± (2٪ مقدار تنظیم)
وضوح اندازه گیری ولتاژ	0.1 ولت
محدوده تنظیم زمان	50ms-3000ms
دقت تنظیم زمان	± (2٪ مقدار تنظیم + 2 میلی ثانیه)
وضوح تنظیم زمان	0.1 میلی‌ثانیه
طولانی ترین/کوتاه ترین محدوده تنظیم حد پایین	خاموش، 0.1ms-3000ms
مقاومت تخلیه	10KΩ
زمان تخلیه	＜500ms (با توجه به ظرفیت بار)
محدوده تنظیم صعود و سقوط VD1	0-100٪
دامنه تنظیم VD2 به سقوط ادامه دهید	0-100٪
ذخیره سازی از پیش تعیین شده	500 گروه
رابط ارتباطی / خروجی نتیجه آزمایش	RS232 / USB
ورودی خارجی	شروع / تنظیم مجدد PS1 / PS2 / PS3
خروجی سوئیچ	تست/OK/NG
ابعاد	363W363D178H (mm)

ویژگی های اصلی

1. تشخیص اتصال کوتاه میکرو: علاوه بر تشخیص اولیه مدار باز و اتصال کوتاه سلول، همچنین می تواند خطرات مخفی کوتاه کوتاه معمولی و دشوار مانند سوراخ شدن، ناخالصی ها و تخلیه لبه را تشخیص دهد.محصولات ناموفق را قبل از ریختن الکترولیت تا حد زیادی شناسایی کنید.

2. آسیب میکرو سرعت بالا: تست پالس ولتاژ بالا با زمان تست سطح ms استفاده می شود که نه تنها دارای سرعت تست سریع است، بلکه تشخیص محصولات معیوب را تضمین می کند و در عین حال حداقل خطر آسیب را به حداکثر می رساند. محصولات خوب

3. تشخیص هوشمند: اندازه گیری جامع و قضاوت هوشمند از سه بعد زمان، ولتاژ و مساحت و به دست آوردن نتیجه قضاوت OKNGXX (مشکوک).

4. صفحه نمایش و ذخیره سازی: صفحه نمایش LCD رنگی 8 اینچی TFT، صفحه نمایش شکل موج ولتاژ، زوم شکل موج، ذخیره سازی شکل موج (دیسک U)، رابط تشخیص اسیلوسکوپ.

تست 1000 ولت، 99 میلی ثانیه، نتایج تست محصولات واجد شرایط

تجهیزات تست باتری لیتیوم EVSE خودرو الکتریکی تست ایمنی پالس عایق 0

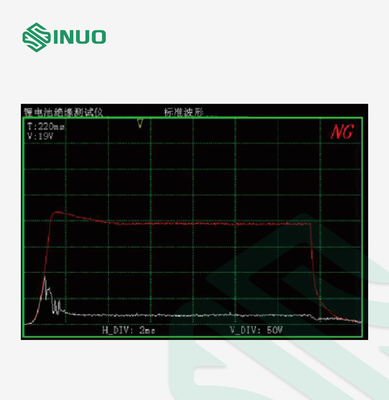

نتایج تست اتصال کوتاه باتری لیتیومی

تجهیزات تست باتری لیتیوم EVSE خودرو الکتریکی تست ایمنی پالس عایق 1

نتایج آزمایش سلول باتری لیتیومی میکرو اتصال کوتاه

تجهیزات تست باتری لیتیوم EVSE خودرو الکتریکی تست ایمنی پالس عایق 1

برای سلول اتصال کوتاه میکرو، اگر از روش مقاومت ولتاژ AC یا مقاومت عایق برای آزمایش ولتاژ بالا برای مدت طولانی قبل از تزریق مایع استفاده شود، به شدت قسمت اتصال کوتاه میکرو را خراب می کند یا ناخالصی ها را می شکند و می چرخد. آن را تبدیل به یک محصول خوب؛پس از تزریق مایع، تشخیص ناهنجاری ها با استفاده از مقاومت داخلی باتری و اندازه گیری ولتاژ دشوار است.

کد NG

کد هشدار	نوع زنگ هشدار	توضیحات آلارم
E01	تشخیص باز	در حین تشخیص OPEN، ولتاژ تست به ولتاژ تنظیم شده می رسد
E02	تشخیص ترشح افزایشی	قبل از رسیدن به ولتاژ تنظیم شده، ولتاژ آزمایش به سطح تشخیص تخلیه کاهش می یابد تا تشخیص داده شود.
E03	تشخیص ترشح را حفظ کنید	پس از رسیدن به ولتاژ تنظیم شده، ولتاژ تست به سطح تشخیص دشارژ کاهش می یابد تا تشخیص داده شود.
E04	به ولتاژ تنظیم شده نرسیده است	در زمان تست تنظیم شده، ولتاژ تست به ولتاژ تنظیم شده نرسید
E05	تشخیص افت ولتاژ افزایشی	هنگامی که ولتاژ تست به ولتاژ تنظیم شده افزایش می یابد، افت ولتاژ فراتر از محدوده افت تنظیم شده تشخیص داده می شود.
E06	تشخیص افت ولتاژ را حفظ کنید	پس از رسیدن ولتاژ تست به ولتاژ تنظیم شده، افت ولتاژ فراتر از محدوده افت تنظیم شده تشخیص داده می شود.
E07	کوتاه ترین زمان رسیدن را بررسی کنید	قبل از رسیدن به کمترین زمان، ولتاژ تست به ولتاژ تنظیم شده رسیده است
E08	طولانی ترین زمان ورود چک کردن	پس از رسیدن به کمترین زمان، ولتاژ تست به ولتاژ تنظیم شده رسیده است

افزایش زمان در شرایط مختلف تست
