IEC62196 سیستم آزمایش لرزش الکترومغناطیسی برای اجزای خودرو

IEC62196 سیستم آزمایش لرزش الکترومغناطیسی برای اجزای خودرو

نام تجاری:	Sinuo
شماره مدل:	SN553-EV440VT2012SMW-GP VCSusb-2
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	5 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

حداکثر نیروی تحریک سینوسی:

قله 4000 کیلوگرم

حداکثر نیروی هیجان انگیز تصادفی:

4000kg.f rms

حداکثر نیروی تحریک ضربه:

اوج وزن 8000 کیلوگرم

حداکثر جابجایی:

100 میلی متر PP

حداکثر سرعت:

2.0m/s

حداکثر شتاب:

100 گرم (980 متر در S2)

محدوده فرکانس:

1 تا 3000 هرتز

بار:

1000 کیلوگرم

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

5 ست در ماه

برجسته کردن:

تجهیزات تست ایمنی الکتریکی DC Hipot

تجهیزات تست ایمنی الکتریکی RS232

تجهیزات تست DC 6000V EV

توضیحات محصول

سیستم تست ارتعاش الکترومغناطیسی IEC62196 برای اجزای EV

تست ارتعاش، اجزا و دستگاه‌ها را در معرض تنش‌های شبیه‌سازی‌شده قرار می‌دهد تا پاسخ آن‌ها به شرایط دنیای واقعی ارزیابی شود. این فرآیند ضروری، دوام و قابلیت اطمینان محصول را در صنایع مختلف از جمله هوافضا، خودروسازی و لوازم الکترونیکی مصرفی تضمین می‌کند.

Sinuo راه‌حل‌های تست ارتعاش سفارشی را ارائه می‌دهد که از استانداردهای انطباق اساسی (از جمله GB، GJB، UL، IEC، ASTM و موارد دیگر) فراتر می‌رود. ما بر رسیدگی به چالش‌های کاربردی خاص شما تمرکز می‌کنیم و قابلیت‌های تست دقیقی را ارائه می‌دهیم تا زمان ورود به بازار را تسریع کنیم، کیفیت محصول را بهبود بخشیم و قابلیت اطمینان پیشرو در صنعت را ایجاد کنیم.

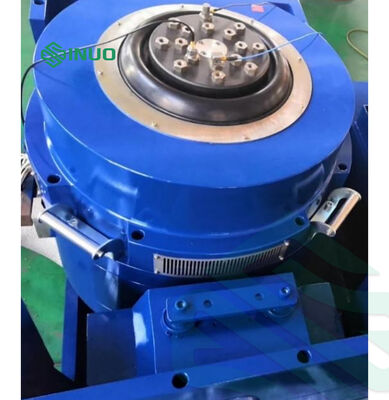

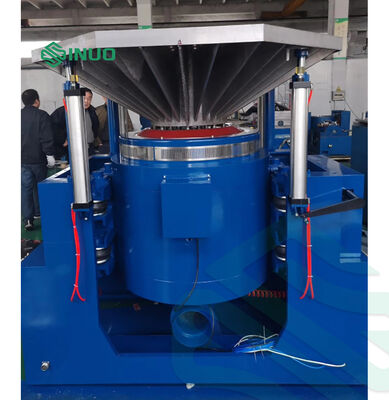

نمودار ساختار ژنراتور ارتعاش

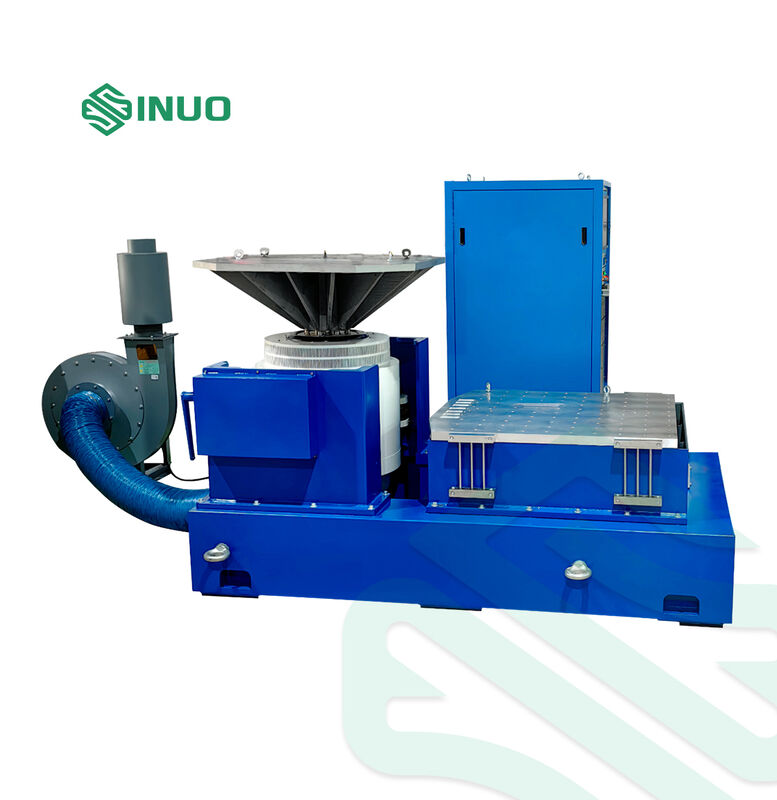

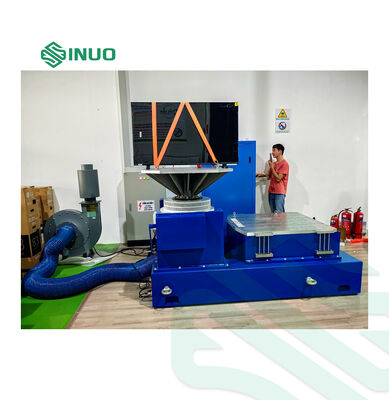

نمودار اصلی تجهیزات

پارامترهای فنی تجهیزات

پارامترهای ژنراتور تحریک الکترومغناطیسی

پارامتر	مشخصات
حداکثر نیروی تحریک سینوسی	4000Kg.f پیک
حداکثر نیروی تحریک تصادفی	4000Kg.f rms
حداکثر نیروی تحریک ضربه	8000Kg.f پیک
محدوده فرکانس	1～3000 هرتز
حداکثر جابجایی	100 میلی‌متر p-p
حداکثر سرعت	2.0 متر بر ثانیه
حداکثر شتاب	100G (980 متر بر مجذور ثانیه)
فرکانس رزونانس مرتبه اول	2500 هرتز±5%
بار مفید	1000 کیلوگرم
فرکانس جداسازی ارتعاش	2.5 هرتز
قطر سیم پیچ متحرک	Ф440 میلی‌متر
وزن سیم پیچ متحرک	60 کیلوگرم
نشت شار	＜10 گاوس
لحظه خارج از مرکز مجاز	＞500N.m
اندازه تجهیزات	1400mm×980mm×1230mm (به استثنای پلت فرم توسعه عمودی)
وزن تجهیزات	2800 کیلوگرم

تقویت‌کننده توان سوئیچینگ دیجیتال

پارامتر	مشخصات
توان خروجی	50KVA
ولتاژ خروجی	110Vrms
جریان خروجی	500Arms
SNR	≥70dB
اندازه تقویت‌کننده	910mm×620mm×2050mm

سیستم حفاظت سروو

دما، فشار باد، جابجایی بیش از حد، ولتاژ بیش از حد، جریان بیش از حد، ولتاژ ورودی کمتر از حد، خطای خارجی، منبع تغذیه کنترل، خطای منطقی، از دست رفتن فاز ورودی

کنترل‌کننده ارتعاش دیجیتال

مولفه	مشخصات
پیکربندی سخت‌افزار	2 کانال ورودی همزمان، 1 کانال خروجی
ماژول عملکرد کنترل	سینوسی، تصادفی، شوک کلاسیک
کامپیوتر کنترل	کامپیوتر با نام تجاری اصلی با مانیتور LCD
نرم‌افزار	عملکرد انگلیسی، تجزیه و تحلیل دامنه زمان و دامنه فرکانس، منبع سیگنال، تجزیه و تحلیل جاروب فرکانس سینوسی، تولید خودکار گزارش آزمون WORD
کانال ورودی
تعداد کانال‌های ورودی	2 کانال ورودی همزمان
نوع سیگنال ورودی	ولتاژ/شارژ
مقاومت ورودی	＞110 kΩ
محدوده ورودی ولتاژ حداکثر	±10V
محدوده ورودی شارژ حداکثر	±10000PC
SNR	＞100dB
فیلتر	فیلتر آنالوگ 160dB/octave
رابط ورودی	سه ورودی اختیاری: ولتاژ، ICP و شارژ
حداکثر ورودی	±10VPEAK
مبدل آنالوگ/دیجیتال (ADC)	رزولوشن 24 بیتی، محدوده دینامیکی: 114dB، حداکثر فرکانس نمونه‌برداری 192kHz
ویژگی‌های مدار	رابط ورودی دارای منبع جریان ثابت ICP داخلی و تقویت‌کننده شارژ است، با دو محدوده 10V/1V و کوپلینگ AC/DC اختیاری، و یک فیلتر ضد استهالک آنالوگ.
کانال خروجی
تعداد کانال‌های خروجی	1 کانال خروجی
نوع سیگنال خروجی	سیگنال ولتاژ
امپدانس خروجی	＜30Ω
محدوده خروجی ولتاژ حداکثر	±10V
حداکثر جریان خروجی	100mA
دقت دامنه	2mV
اعوجاج هارمونیک	<-95dBfs
فیلتر	فیلتر آنالوگ 160dB/octave
تطبیق کانال	دامنه 0.04dB، فاز ±0.5
مبدل دیجیتال/آنالوگ (DAC)	رزولوشن 24 بیتی، محدوده دینامیکی: 120dB، حداکثر فرکانس نمونه‌برداری 192kHz
ویژگی‌های مدار	فیلتر ضد استهالک آنالوگ؛ مدار حفاظت خروجی
نوع تست	کنترل ارتعاش تصادفی/کنترل سینوسی/کنترل شوک معمولی

سنسور شتاب LTE C04A07

پارامتر	مشخصات
محدوده فرکانس	1-8000Hz
حساسیت	30mv/g
محدوده دما	-40 - 160℃

میز توسعه عمودی

پارامتر	مشخصات
مواد	آلیاژ منیزیم، سطح آنودایز سخت
اندازه میز	2000×1200 میلی‌متر
سوراخ ثابت	آستین پیچ فولادی ضد زنگ M10 توزیع مستطیلی 100mm*100mm
حداکثر فرکانس استفاده	سینوسی 100 هرتز، تصادفی 200 هرتز
وزن	حدود 340 کیلوگرم

فن خنک‌کننده (شامل صدا خفه‌کن)

پارامتر	مشخصات
توان فن	15kW
نرخ جریان فن	81.6m³/s
فشار فن	0.075kgf/cm²

الزامات الکتریکی

پارامتر	مشخصات
منبع تغذیه	3 فاز 5 سیم 380V/50Hz 75 KVA
هوای فشرده	0.6Mpa
مقاومت زمین	≤4Ω

ویژگی‌های سیستم

عملکرد و قابلیت اطمینان بالا: کنترل حلقه بسته از طریق پردازنده DSP پاسخ بلادرنگ و دقت بالا را تضمین می‌کند. ADCهای با وضوح 24 بیتی با طراحی سخت‌افزاری کم‌نویز و فیلترهای ضد استهالک داخلی، دقت تجزیه و تحلیل را تضمین می‌کنند.
عملکرد آسان: نرم‌افزار کاربردی مبتنی بر ویندوز با جادوگر خودکار و تولید گزارش تست، کارهای تکراری تست را ساده می‌کند.
عملکردهای قدرتمند و انعطاف‌پذیری: طراحی ماژولار امکان پیکربندی سخت‌افزار و نرم‌افزار مختلف را برای پاسخگویی به نیازهای مختلف تست فراهم می‌کند.
ایمنی تست: پیش‌نمایش کنترل سیگنال در مقیاس کوچک، بررسی‌های ایمنی متعدد و تنظیمات اینترلاک، حداکثر حفاظت را برای آزمایش‌کنندگان، اشیاء آزمایش و تجهیزات تضمین می‌کند.
تولید گزارش تست: تولید یک کلیکی گزارش‌های تست Word یا PDF از جمله عملکردهای کنترل، پارامترها، منحنی‌های طیفی و داده‌های تجزیه و تحلیل.

پارامترهای فنی کنترل‌کننده ارتعاش دیجیتال

کانال ورودی

پارامتر	مشخصات
تعداد کانال‌های ورودی	2 کانال ورودی همزمان
نوع سیگنال ورودی	ولتاژ/شارژ
مقاومت ورودی	＞110 kΩ
محدوده ورودی ولتاژ حداکثر	±10V
محدوده ورودی شارژ حداکثر	±10000PC
SNR	＞100dB
فیلتر	فیلتر آنالوگ 160dB/octave
رابط ورودی	سه ورودی اختیاری: ولتاژ، ICP و شارژ
حداکثر ورودی	±10VPEAK
مبدل آنالوگ/دیجیتال (ADC)	رزولوشن 24 بیتی، محدوده دینامیکی: 114dB، حداکثر فرکانس نمونه‌برداری 192kHz

کانال خروجی

پارامتر	مشخصات
تعداد کانال‌های خروجی	1 کانال خروجی
نوع سیگنال خروجی	سیگنال ولتاژ
امپدانس خروجی	＜30Ω
محدوده خروجی ولتاژ حداکثر	±10V
حداکثر جریان خروجی	100mA
دقت دامنه	2mV
اعوجاج هارمونیک	＜-95dBfs
فیلتر	فیلتر آنالوگ 160dB/octave
تطبیق کانال	دامنه 0.04dB، فاز ±0.5
مبدل دیجیتال/آنالوگ (DAC)	رزولوشن 24 بیتی، محدوده دینامیکی: 120dB، حداکثر فرکانس نمونه‌برداری 192kHz
نوع تست	کنترل ارتعاش تصادفی/کنترل سینوسی/کنترل شوک معمولی
