IEC62133 دستگاه آزمایش ارتعاش با نیروی سینوز 5000 کیلوگرم برای آزمایش باتری

IEC62133 دستگاه آزمایش ارتعاش با نیروی سینوز 5000 کیلوگرم برای آزمایش باتری

نام تجاری:	Sinuo
شماره مدل:	SN553-EV250H80VT80VCS-2
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	5 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

نیروی سینوسی دارای رتبه:

49 KN

نیروی تصادفی:

49 KN

حداکثر نیروی خروجی:

5000kg.f

حداکثر شتاب:

100 گرم (980 متر در S2)

حداکثر سرعت:

2.0m/s

حداکثر جابجایی:

51 میلی متر p-p

جزئیات بسته بندی:

کیس تخته سه لا

قابلیت ارائه:

5 ست در ماه

برجسته کردن:

تجهیزات تست ایمنی الکتریکی Equalization

تجهیزات تست ایمنی الکتریکی IEC 61851

تحلیلگر ایمنی الکتریکی LCD

توضیحات محصول

IEC62133 دستگاه آزمایش ارتعاش با نیروی سینوز 5000 کیلوگرم برای آزمایش باتری

این سیستم آزمایش ارتعاش حرفه ای به طور خاص برای آزمایش باتری مطابق با استانداردهای IEC62133 طراحی شده است.با ظرفیت نیروی سینوس 5000Kg قدرتمند برای اعتبارسنجی جامع محصول.

کاربردهای محصول

آزمایش لرزش شرایط محیطی دنیای واقعی را با هیجان بخش ها و دستگاه ها برای ارزیابی عملکرد و دوام آنها شبیه سازی می کند.این سیستم به طور گسترده ای در سراسر بخش های صنعتی از جمله صفحه های مدار مورد استفاده قرار می گیرد، هواپیماها، کشتی ها، موشک ها، موشک ها، اتومبیل ها و لوازم خانگی.

Sinuo راه حل های کامل تحریک و آزمایش را ارائه می دهد که کیفیت محصول را مطابق با استانداردهای بین المللی از جمله GB، GJB، UL، JIS، DIN، ISO، BS، MIL، IEC و ASTM تأیید می کند.

این سیستم ارتعاش با الزامات آزمایش T بند ۴.۳.۳ سازمان ملل متحد مطابقت دارد.3، IEC 62133-1:2017 بند 7.2.2، و IEC 62133-2:2017 بند 7.3.8.1.

انتخاب و مشخصات دستگاه لرزش

شرایط آزمایش متناسب با نیازهای مشتری
انواع آزمایش: پاک کردن سینوس، تصادفی، شوک کلاسیک
محدوده پاسخ فرکانسی: 1-2700 هرتز
فرمول انتخاب: A ((g) = ((2πf) 2Dcm/980 A = 0.002DmmF2 ، D = A / 0.002F2 ، F = M ((kg) × A ((g)

نمودار اصلی تجهیزات

نمودار نصب

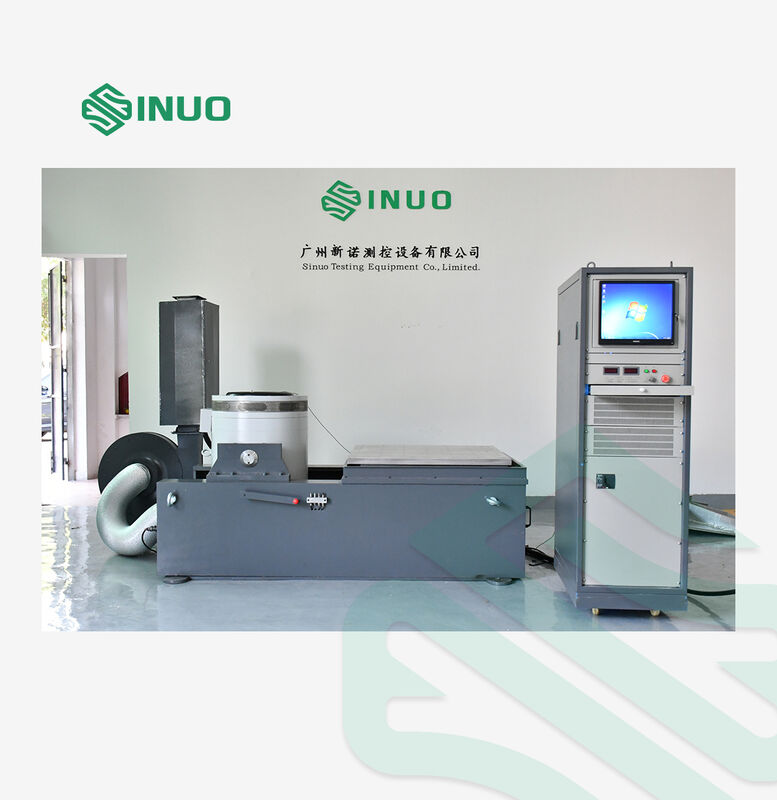

پیکربندی تجهیزات

اجزا	پیکربندی	مقدار
بدن میز ارتعاش	A60S44 ژنراتور تحریک الکترومغناطیسی	1 SET
دستگاه کنترل اتوماتیک مرکز	سیستم مرکز سازی کویل متحرک	1 SET

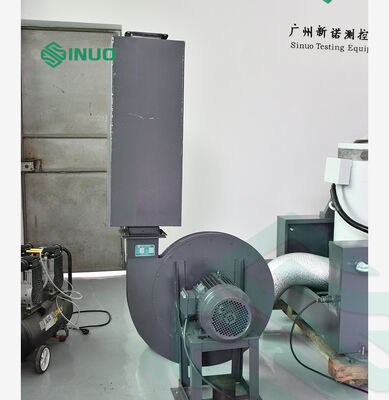

سیستم خنک کننده	B152S فن خنک کننده (از جمله خاموش کننده)	1 SET
جدول تمدید عمودی	VT80 جدول تمدید عمودی 800×800mm	1 SET
اسلاید افقی	HG80 اسلاید فیلم روغن افقی 800×800mm	1 SET

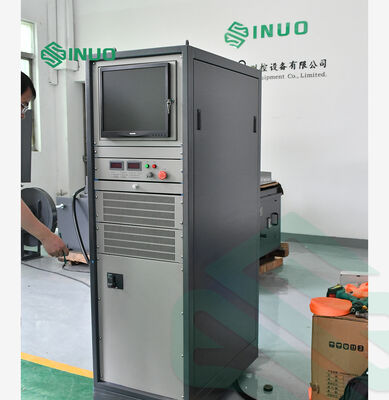

تقویت کننده قدرت	LA50K تقویت کننده قدرت سوئیچینگ دیجیتال	1 SET
سیستم حفاظت	سیستم حفاظت از سرو	1 SET
منبع برق	منبع برق تحریک	1 SET
کنترل کننده لرزش	کنترل کننده لرزش دیجیتال VCS-2 (2 کانال)	1 SET
سنسورها	سنسور شتاب سیستم	2 PCS
سیستم کامپیوتری	کامپیوتر کنترل با مانیتور LCD	1 SET
لوازم	کابل های اتصال، لوله های هوا، دستورالعمل های کار، ابزارها، سی دی نرم افزار	1 SET

پارامترهای فنی

A60S44 ژنراتور تحریک الکترومغناطیسی

حداکثر نیروی تحریک سینوزویل	حداکثر وزن ۵۰۰۰ کیلوگرم (49KN)
حداکثر نیروی هیجان انگیز تصادفی	5000 کیلوگرم در ساعت (49KN)
حداکثر نیروی تحریک ضربه	حداکثر وزن 10000 کیلوگرم (98KN)
محدوده فرکانس	۱ تا ۲۷۰۰ هرتز
حداکثر جابجایی	51 میلی متر p-p
حداکثر سرعت	2.0m/s
حداکثر شتاب	100G (980 m/s2)
فرکانس رزونانس درجه یک	۲۵۰۰ هرتز±۵٪
بار مفید	1000 کیلوگرم
قطر کویل متحرک	Φ440 میلی متر
وزن تجهیزات	۴۸۰۰ کیلوگرم

LA50K تقویت کننده قدرت سوئیچینگ دیجیتال

قدرت خروجی	50KVA
ولتاژ خروجی	110Vrms
جریان خروجی	۵۵۰ دست
بهره وری تبدیل	>90٪

کنترل کننده ارتعاش دیجیتال VCS-2

کانال های ورودی	2 کانال ورودی همزمان
توابع کنترل	سنس، تصادفی، شوک کلاسیک
رزولوشن ADC	۲۴ بیت
کانال های خروجی	1 کانال خروجی

الزامات برق

منبع برق	فاز AC3 380V/50Hz، 95KVA
هوا فشرده	0.6Mpa
مقاومت زمین	≤4Ω

اجزای کلیدی سیستم

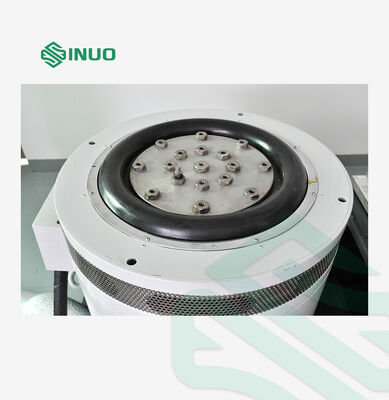

بدن میز ارتعاش

طناب های متحرک ریخته شده و دستکاری شده با هدایت محوری دو طرفه
ساختار مدار مغناطیسی دوگانه با نشت جریان کم و میدان مغناطیسی یکنواخت
درمان پیشرفته فسفات و رنگ خودرو برای دوام
سیستم خنک کننده بهبود یافته با طراحی کانال هوای عسل

تقویت کننده قدرت سوئیچینگ دیجیتال LA

تکنولوژی IGBT قابل اعتماد با ثبات بالا
مطابق با استانداردهای "CE" اتحادیه اروپا
نسبت سیگنال به نویز بالا با ضرب فرکانس سینوسایدال PWM
تکنولوژی اشتراک گذاری الکتریکی جریان خودکار

سیستم محافظت از سرو

محافظت جامع از جمله ولتاژ بیش از حد شبکه برق، ولتاژ پایین، از دست دادن فاز، خطاهای منطقی، بیش از حد درجه حرارت، جریان بیش از حد خروجی و جابجایی بیش از حد پلتفرم.

پلتفرم گسترش عمودی

ساخت آلیاژ منیزیم با تجزیه و تحلیل فرکانس مودال، در دسترس در پیکربندی مربع، گرد یا سفارشی.

سیستم تمرکز خودکار فتو الکتریکی

حفظ تعادل کویل در حال حرکت در طول عملیات بارگیری و تخلیه

اسلاید افقی

محرک بازدارنده دوران بالا با ویژگی های خنک کننده فیلم روغن برای عملکرد پایدار.

ویژگی های کنترل کننده لرزش دیجیتال

عملکرد بالا و قابلیت اطمینان با پردازنده DSP ۳۲ بیتی
نرم افزار مبتنی بر ویندوز با توابع دستیار خودکار
طراحی ماژولار برای پیکربندی انعطاف پذیر
ویژگی های ایمنی جامع و گزینه های پایان آزمایش
تولید خودکار گزارش آزمون در قالب Word یا PDF

پارامترهای فنی کنترل کننده

پارامتر	مشخصات
کانال های ورودی	2 کانال ورودی همزمان
رزولوشن ADC	۲۴ بیت
محدوده پویا	>100دبی
کانال های خروجی	1 کانال خروجی
محدوده خروجی	±10 ولت

عملکردهای کنترل

کنترل تصادفی:سیگنال های تصادفی گاوسی با تعادل تابع انتقال، محدوده فرکانس 0-4800Hz (توسع پذیر به 18750Hz)

کنترل سینس:سیگنال های سایز و سایز با کیفیت بالا با تحریف هارمونیک <-100dB، محدوده فرکانس 1Hz-5000Hz

شوک کلاسیک:پشتیبانی از نیمه موج سینوس، موج زنگ، موج مستطیل، موج تراپیزیولیک و موج های دندون میله ای که با استانداردهای MIL-STD-810 و ISO مطابقت دارند
