MIL-STD-810 الکترودینامیک لرزش لرزش برای افزایش دوام

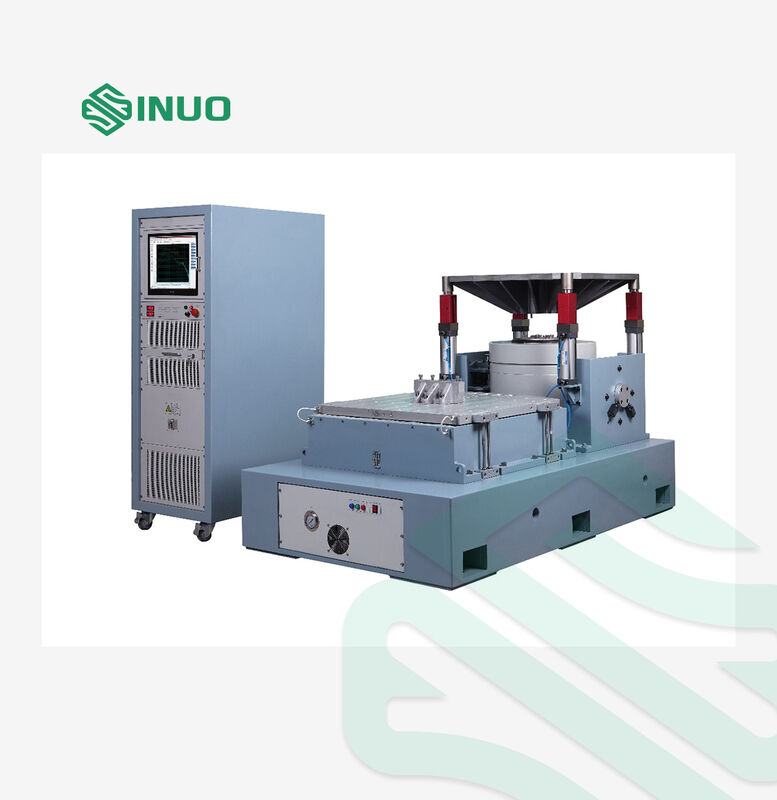

MIL-STD-810شیکر ارتعاش الکترودینامیک برای دوام بیشتر

استفاده از محصول

آزمایش لرزش عمل هیجان یا شوک یک قطعه یا دستگاه برای دیدن چگونگی واکنش آن در یک محیط واقعی است. طیف کاربردی آزمایش لرزش بسیار گسترده است،از محصولات صنعتی مانند صفحه های مداری، هواپیماها، کشتی ها، موشک ها، موشک ها، خودروها و لوازم خانگی.

Sinuo می تواند شما را با کل هیجان و آزمایش طرح، و اثبات کیفیت محصولات برای شما با توجه به استانداردهای ملی و بین المللی، مانند GB، GJB، UL، JIS، DIN، ISO,BS، MIL، IEC و ASTM.

فرمول انتخاب دستگاه لرزش و نمودار ساختار ژنراتور لرزش

1شرایط آزمایش ارائه شده توسط شرکت مشتری؛

2نوع آزمایش: پاک کردن سینس، تصادفی، شوک

3محدوده پاسخ فرکانسی: 1-3000 هرتز

4فرمول: A ((g) = ((2πf) 2Dcm / 980) A = 0.002DmmF2 D = A / 0.002F2

F=M(kg) ×A(g)

دستورالعمل های پیکربندی تجهیزات

پارامترهای فنی تجهیزات

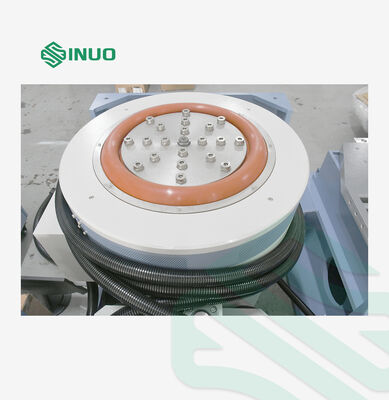

1. بدن میز لرزش

1.1 سیم پیچ متحرک

میز ارتعاش مجهز به کویل های متحرک گداخته شده و دستکاری شده، سیستم پشتیبانی بار اپتوالکترونیک و هدایت محوری دو بار است.راهنمای دو طرفه یک ویژگی منحصر به فرد است که به کاهش عبور محوری پویا و چرخش در طول آزمایش لرزش برای دوام برتر کمک می کند.

1.2 کویل تحریک

ساختار مدار مغناطیسی دوگانه، نشت جریان کم، میدان مغناطیسی یکنواخت.

1.3 سطح بدن

با استفاده از درمان پیشرفته فسفات و تکنولوژی رنگ خودرو، اثرات ضد لباس و ضد زنگ طولانی مدت دارد.

1.4 یخچال روی میز:

استفاده از فن های کم سر و صدا و بهبود ساختار ورودی هوا از بدن میز. کویل تحریک یک کانال هوا honeycomb را اتخاذ می کند و حلقه مغناطیسی وسط یک کانال هوا shunt دو لایه را اتخاذ می کند.طراحی جدید کانال هوا برای افزایش اثر خنک کننده پذیرفته می شود.

2. LA افزونه قدرت سوئیچینگ دیجیتال

تقویت کننده قدرت سوئیچینگ دیجیتال سری LA از تکنولوژی IGBT قابل اعتماد استفاده می کند:

a. ثبات و قابلیت اطمینان بالا

ب. مطابق با الزامات استاندارد "CE" اتحادیه اروپا

ج. با استفاده از فن آوری مدولاسیون عرض پالس ضرب فرکانس سینوسایدال، نسبت سیگنال به نویز تقویت کننده قدرت بالا است.

d. با استفاده از اصل کار از منبع برق سوئیچ، کارایی تبدیل بالا است.

e. استفاده از تکنولوژی اشتراک گذاری جریان الکترونیکی خودکار

عملکرد ایمنی خوب.

3. سيستم حفاظت از سرو

عملکردهای حفاظت کامل، از جمله ولتاژ بیش از حد شبکه برق، زیر ولتاژ، از دست دادن فاز، خطا منطق، عبور ماژول قدرت، بیش از حد درجه حرارت، جریان بیش از حد خروجی، ولتاژ بیش از حد خروجی،قدرت محرک، جابجایی بیش از حد پلتفرم، دمای پلتفرم، قفل کردن خارجی و غیره.

4. پلتفرم گسترش عمودي

پلت فرم تمدید معمولاً به عنوان پلت فرم برای نمونه های نصب بزرگتر استفاده می شود و می تواند مربع یا گرد باشد یا توسط کاربر تعریف شود.برای کاهش تاثیر ویژگی های پلت فرم توسعه یافته، همه پلتفرم های گسترش یافته باید برای فرکانس های حالت خود مدل سازی و تجزیه و تحلیل شوند. این پلتفرم های گسترش یافته به طور معمول از آلیاژ منیزیم ریخته می شوند و دارای مواد خنک کننده متصل هستند.

5. سيستم مرکزگري اتوماتيك فتو الکتريکي

به طور خودکار موقعیت کویل در حال حرکت را تنظیم کنید تا آن را در حالت متعادل نگه دارید. یک سیستم مرکز سازی خودکار اطمینان حاصل می کند که کویل در حال حرکت همیشه در هنگام بارگذاری و تخلیه در مرکز قرار دارد.

6. پلتفرم کشویی افقی

طراحی اسلاید افقی دارای یک لحظه سرنگون شدن بالا و محدودیت جانبی است. این مفهوم طراحی، همراه با یک ترتیب اسلاید افقی استاندارد،دارای یک محدوده لحن پویا بالا در حالی که ویژگی های خنک کننده فیلم روغن هدایت کننده را حفظ می کندمیز اسلایدی افقی از یک صفحه اسلایدی، یک سر اتصال، یک صفحه گرانیت طبیعی، یک پایه میز اسلایدی افقی و یک منبع مستقل روغن تشکیل شده است.

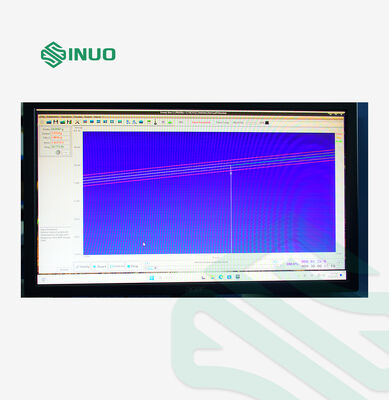

7کنترل کننده لرزش دیجیتال

کنترل کننده لرزش سیستم ساختار توزیع شده پیشرفته را اتخاذ می کند. کنترل حلقه بسته توسط پردازنده DSP تحقق می یابد و PC مستقل از حلقه کنترل است.آن را در زمان واقعی و بهره وری بالا از سیستم کنترل تضمین می کند. می تواند به هر گونه تغییر در سیستم آزمایش به موقع و به سرعت پاسخ دهد. ثبات و دقت بالا از کنترل را تضمین کند.سخت افزار یک پردازنده 32 بیتی DSP با فرکانس اصلی تا 300MHz و یک ADC / DAC با وضوح 24 بیتی را اتخاذ می کندتکنولوژی طراحی کم سر و صدا با فیلتر دیجیتال نقطه شناور با دقت بالا و مدارهای سخت افزاری. کنترل کننده به صورت تصادفی محدوده پویایی را برای بزرگتر از 90dB کنترل می کند.و نسبت سیگنال به سر و صدا بیشتر از 100dB است.

ویژگی ها

a. عملکرد بالا و قابلیت اطمینان

کنترل حلقه بسته توسط پردازنده DSP انجام می شود و PC مستقل از حلقه کنترل است. این امر باعث می شود که زمان واقعی و کارایی بالا سیستم کنترل تضمین شود.می تواند به هر گونه تغییر در سیستم آزمایش به موقع و به سرعت پاسخ دهد. اطمینان از قابلیت اطمینان و دقت بالا از کنترل. تمام کانال های ورودی دارای ADC های رزولوشن 24 بیتی، طراحی سخت افزاری کم سر و صدا و فیلترهای ضد آلایزینگ آنالوگ و دیجیتال داخلی،که به طور موثر دقت بالا تجزیه و تحلیل را تضمین می کند.

ب. کار کردن آسان

نرم افزار کاربردی مبتنی بر ویندوز آسان برای کار و غنی از توابع کمکی است.جادوگر خودکار قدرتمند سیستم و عملکرد تولید گزارش تست خودکار انجام وظایف تست تکراری و خسته کننده را آسان می کندتنظیمات پارامترهای آزمایش غنی و دقیق هستند و رابط USB2.0 باعث می شود که آن را نزدیک تر و هماهنگ تر با کامپیوتر متصل کند.

c. عملکردهای قدرتمند و انعطاف پذیری

کنترل کننده لرزش یک سیستم کنترل لرزش قدرتمند است که می تواند چندین کار پیچیده را انجام دهد.نرم افزار برنامه های کاربردی مختلف می تواند برای تکمیل وظایف تجزیه و تحلیل مختلف برای پاسخگویی به نیازهای مختلف آزمایش و تجزیه و تحلیل پیکربندی شودکنترل کننده یک طراحی ماژولار را اتخاذ می کند و می تواند سخت افزار و نرم افزار مربوطه را با توجه به نیازهای مختلف کاربر برای پاسخگویی به نیازهای مختلف پیکربندی کند.

د. ایمنی آزمایش

کنترل کننده کنترل سیگنال در مقیاس کوچک را فراهم می کند تا پیش نمایش کنترل ارتعاش سیستم را به دست آورد. این روش به مهندسین آزمایش کمک می کند تا سطوح سر و صدا را از قبل تعیین کنند.و داشتن درک تقریبا از عملکرد انتقال و سایر ویژگی های سیستمهمچنین چندین چک ایمنی و تنظیمات قفل وجود دارد. ایمنی تست کننده ها، اشیاء آزمایش و تجهیزات میز لرزش تا حد ممکن تضمین می شود.اگه يه ناهنجاري در سيستم وجود داشته باشه، شما می توانید بلافاصله کلید پایان سیستم را برای پایان دادن به آزمایش فشار دهید.

e. تولید گزارش آزمایش

از تولید سریع گزارش های تست در قالب Word یا قالب PDF با یک کلیک پشتیبانی می کند. شما فقط نیاز به کلیک بر روی دکمه تولید گزارش دارید تا نتایج آزمایش فعلی را دریافت کنید.از توصیف عملکرد کنترل آزمون پایه تا پارامترهای تنظیم آزمایش خاص، از منحنی طیف هدف کنترل تا دامنه زمان آزمایش و منحنی دامنه فرکانس، همه چیز در دسترس است.آن را آسان برای شما به تغییر و ساخت با توجه به مشخصات گزارش آزمون مختلفمی توان آن را به طور مستقیم چاپ و پیش نمایش کرد و می توان آن را به صورت آنلاین ارسال کرد.

پارامترهای فنی اصلی کنترل کننده لرزش دیجیتال

توضیحات عملکرد کنترل کننده لرزش دیجیتال

کنترل تصادفی

بر اساس نمودار طیف قدرت تعریف شده توسط کاربر (که توسط ویرایشگر طیف هدف ساخته شده است) ، کنترل تصادفی روش تعادل تابع انتقال را اتخاذ می کند.به طور مداوم خروجی سیگنال های تصادفی گاوسی برای اجرای سریع زمان واقعی و دقیق کنترل چند کانال حلقه بستهالگوریتم های کنترل سازگاری در سیستم به سرعت به عدم خطی بودن سیستم، فرکانس رزونانس و تغییرات بار واکنش نشان می دهند.

محدوده فرکانس: 0 ~ 4800 هرتز، قابل گسترش به 18750 هرتز

رزولوشن: 100، 200، 400، 800، 1600، 3200 خط طیف

محدوده قدرت کنترل: >90dB

استراتژی کنترل: کنترل یک کانال، میانگین وزن شده، حداکثر ارزش، حداقل ارزش.

کنترل سینس

Sine سیگنال های سایز و سایز با کیفیت آنالوگ را با کنترل دامنه موج سایز فراهم می کند.و مدت زمان اقامت می تواند با تنظیم زمان یا تعداد چرخه از سیگنال سینوساید تعیین شود.

محدوده فرکانس: 1 هرتز ~ 5000 هرتز، قابل گسترش به 10000 هرتز

زمان حلقه بسته: 5 میلی ثانیه

تحریف هارمونیک: <-100dB

حالت پاکسازی فرکانس: پاکسازی فرکانس خطی 0~6000 هرتز/دقیقه

جهت پاک کردن: بالا، پایین

مدت زمان پاکسازی: می تواند به عنوان تعداد پاکسازی یا زمان آزمایش تنظیم شود.

شوک کلاسیک

روش تعادل تابع انتقال را اتخاذ کنید، پشتیبانی نیمه موج سینوس، موج زنگ، موج مستطیل، موج تراپیزیوم، موج نوار جلو، موج نوار عقب، موج مثلث.کاربران همچنین می توانند مقدار پیک پالس را با توجه به نیازهای خود وارد کنند.

طول نبض از 0.5 تا 3000 میلی ثانیه

حداکثر پهنای باند تجزیه و تحلیل 18750Hz

اندازه قاب: تا 16384

با استانداردهای MIL-STD-810 (استانداردهای نظامی ایالات متحده) ، استاندارد ISO، محدودیت کنترل وقفه تعریف شده توسط کاربر.
