تجهیزات تست ایمنی الکتریکی اختصاصی ISO 6469 برای الکترونیک خودروهای الکتریکی

تجهیزات تست ایمنی الکتریکی اختصاصی ISO 6469 برای الکترونیک خودروهای الکتریکی

نام تجاری:	Sinuo
شماره مدل:	SNE6884A
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	20 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

استاندارد کاربردی:

ISO 6469 و غیره

روش نمایش:

صفحه نمایش 19 اینچی رنگی واقعی

محدوده ولتاژ مقاومت AC:

100-5000 ولت

AC تحمل بار خروجی:

200VA (5000V/40mA)

محدوده اندازه گیری مقاومت DC:

5mΩ-200mΩ/2K-200KΩ

DC محدوده اندازه گیری دما:

-10.0℃~+60.0℃

محدوده ولتاژ خروجی مقاومت عایق:

DC: 200-1000 ولت

محدوده اندازه گیری مقاومت عایق:

1.0-3000MΩ

جزئیات بسته بندی:

جعبه کارتن

قابلیت ارائه:

20 ست در ماه

برجسته کردن:

تجهیزات تست ایمنی الکتریکی اختصاصی 40 میلی آمپر

تجهیزات تست ایمنی الکتریکی 200 VA

دستگاه اندازه گیری عایق ISO 6469

توضیحات محصول

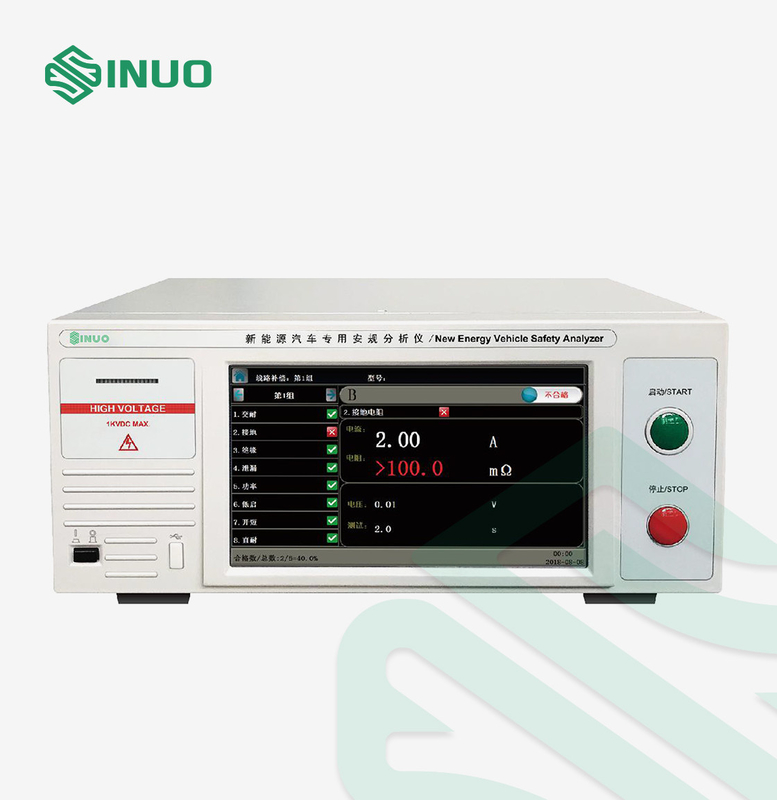

آنالایزر ایمنی اختصاصی ISO 6469 برای وسایل الکترونیکی خودروهای الکتریکی

استانداردها و بندهای منطبق

ISO 6469-1:2019 وسایل نقلیه جاده ای با موتور الکتریکی - مشخصات ایمنی - قسمت 1: سیستم ذخیره انرژی قابل شارژ (RESS)

IEC 62196:2020 دوشاخه ها، پریزها، کانکتورهای خودرو و ورودی های خودرو - شارژ رسانا وسایل نقلیه الکتریکی

...

بررسی اجمالی تجهیزات

1.موارد تست: ولتاژ مقاومت AC، ولتاژ مقاومت DC، مقاومت عایق، یکسان سازی پتانسیل.

2. دقت بالا: دقت اولیه مقررات ایمنی 1٪ است.

3. مقاومت در برابر ولتاژ با تشخیص قوس، و افزایش تنظیم ولتاژ شروع.ولتاژ و عایق مقاومت DC جریان حد پایین شارژ را افزایش می دهد و به آرامی عملکرد حد بالایی را افزایش می دهد.

4. عملکرد حفاظت کامل: دستگاه تخلیه سریع ولتاژ DC در طول تست ولتاژ مقاومت DC، برای جلوگیری از ولتاژ باقیمانده روی جسم آزمایش شده، که ممکن است باعث خطر شوک الکتریکی شود.از مدار شوک الکتریکی با ولتاژ بالا جلوگیری کنید، حلقه را در هر زمان شناسایی کنید، از آسیب شوک الکتریکی جلوگیری کنید و ایمنی پرسنل را تضمین کنید.

5. عملکرد تشخیص هوشمند روشن می شود تا به طور خودکار خروجی عادی ابزار را تأیید کند تا از قابلیت اطمینان تست اطمینان حاصل شود.

6. رابط USB می تواند به سرعت پارامترهای تنظیم شده را کپی کند، نتایج آزمایش را خروجی دهد و برنامه را به صورت آنلاین ارتقا دهد.

7. پشتیبانی از رابط اسکن بارکد، می تواند انتخاب سریع گروه، ذخیره سازی داده ها و سایر عملکردها را درک کند.

عملکرد و پیکربندی

استانداردهای اعمال شده		ISO 6469، IEC 62196 و غیره
مدل		SNE6884A
شرح تابع تست		مقاومت در برابر ولتاژ ac، مقاومت در برابر ولتاژ DC، مقاومت عایق، تعادل پتانسیل
شرایط کار	منبع تغذیه کار	AC220V±10%,50/60Hz±5%
	دمای محیط	0-40 درجه سانتیگراد
	رطوبت محیط	20-80٪ RH
حالت نمایش		صفحه نمایش لمسی تمام رنگی 10.2 اینچی
حفاظت بیش از جریان		فیوز، حفاظت نرم افزاری
راه زنگ هشدار		زنگ صدا و نور: زنگ، چراغ نشانگر
پیکربندی استاندارد	رابط کنترل از راه دور	شروع پایان
	سوئیچینگ رابط خروجی کمیت	قبول شد، ناموفق، تست شد
	عملکرد ارتباطی	RS232
	رابط نور زنگ هشدار	چراغ هشدار سه رنگ
	رابط USB	داده های تست ذخیره سازی، عملکرد ارتقاء دیسک USB
	رابط اسکن بارکد	قابل اتصال به تفنگ اسکنر

پارامترهای فنی

تست مقاومت عایق	خروجی رتبه بندی شده	3000V/10GΩ
	ریپل ولتاژ خروجی	بار مقاومتی، 3000 ولت / 2 میلی آمپر، 1٪
	محدوده تنظیم ولتاژ خروجی	DC: 100-3000 ولت قابل تنظیم
	وضوح/دقت ولتاژ خروجی	1 ولت ± (1٪ مقدار تنظیم + 2 ولت)
	محدوده تنظیم مقاومت عایق	حد بالایی: 0.000-9.999-99.99-999.9-10000MΩ 0=بسته حد پایین: 0.1000-9.999-99.99-999.9-10000MΩ (50GΩ اختیاری)
	محدوده اندازه گیری مقاومت عایق / وضوح	0.100-0.499KV: 0.100-9.999-99.99-999.9MΩ-2.000GΩ 0.500-1.000KV: 0.200-9.999-99.99-999.9MΩ-1.000GΩ-10.00GΩ 0.001 MΩ/0.01 MΩ/0.1 MΩ/1 MΩ/10MΩ
	جبران مقاومت	＞30MΩ، اتوماتیک/دستی
	دقت اندازه گیری مقاومت عایق	0.100-0.499KV: 0.100MΩ-9.999 MΩ، 10.00 MΩ-99.99 MΩ، 100.0 MΩ-999.9 MΩ، 1.000GΩ-2.000GΩ: ± (5% ارزش خواندن + 2 کلمه) 0.500-3.000KV: 0.200MΩ-9.999 MΩ، 10.00 MΩ-99.99 MΩ، 100.0 MΩ-999.9 MΩ، ± (2% ارزش خواندن + 2 کلمه) 1.000GΩ-10.00GΩ، ± (5% ارزش خواندن + 2 کلمه)
	شارژ جریان حد پایین تر	0~3.500uA، اتوماتیک/دستی
	تنظیم زمان افزایش/پایین آهسته	0.1-999.9s / 0.0-999.9s
	محدوده تنظیم زمان تاخیر/تست	0.3-999.9s / 0.0 (0.0 = خروجی پیوسته)، 0.1-999.9s
	وضوح/دقت زمان تست	0.1 ثانیه / ± (0.1٪ مقدار تنظیم + 0.05 ثانیه)

تست ولتاژ مقاومت AC	مقاومت در برابر نوع تست ولتاژ	حالت سرد تست ولتاژ را تحمل می کند
	بار خروجی نامی	200VA (5000V/40mA)
	شکل موج ولتاژ خروجی، نرخ تنظیم	موج سینوسی، 1٪ (بدون بار تا بار کامل)
	محدوده تنظیم ولتاژ خروجی	AC: 100-5000 ولت
	وضوح/دقت ولتاژ خروجی	1 ولت / ± (1٪ × مقدار تنظیم + 2 ولت)
	فرکانس خروجی	50 هرتز یا 60 هرتز / ± 0.1٪ × مقدار تنظیم
	محدوده تنظیم فعلی/جریان صفر	حد بالایی: 0.000-3.999-40.00 میلی آمپر حد پایین: 0.000-3.999-40.00 میلی آمپر اتوماتیک یا دستی
	محدوده اندازه گیری فعلی / وضوح	0.002-3.999-40.00 میلی آمپر 0.001mA/0.01mA
	دقت اندازه گیری فعلی	± (1% ارزش خواندن + 2 کلمه)
	افزایش زمان / کاهش سرعت	0.0-999.9s
	محدوده تنظیم زمان تست	0.0 (0.0 = خروجی پیوسته)، 0.1-999.9 ثانیه
	وضوح/دقت زمان تست	0.1 ثانیه / ± (0.1٪ مقدار تنظیم + 0.05 ثانیه)
	تنظیم ولتاژ راه اندازی	(0%~50%)× مقدار تنظیم ولتاژ خروجی
	تشخیص قوس	سطح 1-9، شماره 9 حساس ترین سطح، 0 = بسته است

تست ولتاژ مقاومت DC	مقاومت در برابر نوع تست ولتاژ	حالت سرد تست ولتاژ را تحمل می کند
	بار خروجی نامی	60 VA (DC: 6000V/10mA)
	ریپل ولتاژ خروجی	بار مقاومتی (6000V/1mA) 1%
	محدوده تنظیم ولتاژ خروجی	DC: 100-6000 ولت
	وضوح/دقت ولتاژ خروجی	1 ولت / ± (1٪ مقدار تنظیم + 2 ولت)
	محدوده تنظیم فعلی	حد بالایی: 0.000-0.399-3.999-10.00mA حد پایین: 0.000-0.399-3.999-10.00 میلی آمپر 0=بستن
	محدوده اندازه گیری جریان/جریان صفر	0.000-0.399-3.999-10.00mA / 0.000-2.000mA اتوماتیک یا دستی
	وضوح/دقت اندازه گیری فعلی	0.001mA/0.04mA ± (1% ارزش خواندن + 2 کلمه)
	افزایش زمان / کاهش سرعت	0.1-999.9s / 0.0-999.9s
	محدوده تنظیم زمان تست	0.0 (0.0 = خروجی پیوسته)، 0.1-999.9 ثانیه
	وضوح/دقت زمان تست	0.1 ثانیه / ± (0.1٪ مقدار تنظیم + 0.05 ثانیه)
	تنظیم ولتاژ راه اندازی	(0%~50%)×مقدار تنظیم ولتاژ خروجی
	جریان حد بالایی به آرامی در حال افزایش است	0.005-9.999-10.00 میلی آمپر
	شارژ جریان حد پایین تر	0.0-350.0uA DC، اتوماتیک یا دستی
	زمان تخلیه	≤20mS
	تشخیص قوس	سطح 1-9، شماره 9 حساس ترین سطح، 0 = بسته است

تست تساوی پتانسیل	روش آزمون	سیستم چهار سیمه
	محدوده تنظیم ولتاژ خروجی / وضوح	DC: 2.0-32.0A / 0.1A
	دقت جریان خروجی	± (1% مقدار تنظیم +0.20A)
	محدوده تنظیم مقاومت	حد بالایی: 0-600mΩ حد پایین: 0-600mΩ 0=بستن
	محدوده اندازه گیری مقاومت	3.00A≤\|≤10.00A، 0-600mΩ؛ 10.00A＜\|≤20.00A، 0-300mΩ； 20.00A＜\|≤30.00A، 0-200mΩ
	مقاومت تا صفر	0-100mΩ
	وضوح/دقت اندازه گیری مقاومت	1mΩ / ± (1.5٪ مقدار خواندن + 3mΩ)
	محدوده تنظیم زمان تست	0.0 (0.0 = خروجی پیوسته)، 0.1-999.9 ثانیه
	وضوح/دقت زمان تست	0.1 ثانیه / ± (0.1٪ مقدار تنظیم + 0.05 ثانیه)

لوازم جانبی تست ویژه
