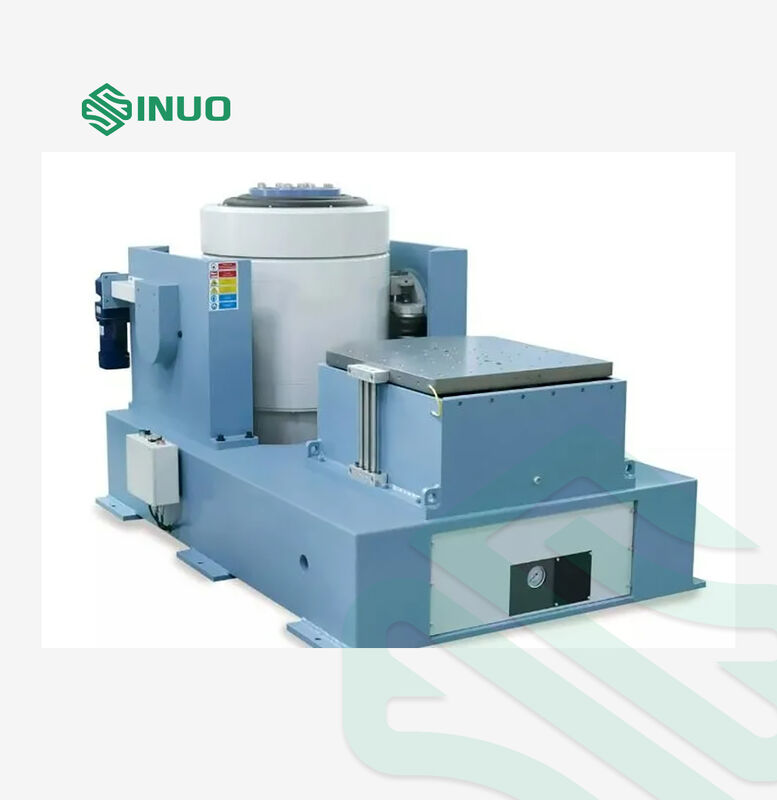

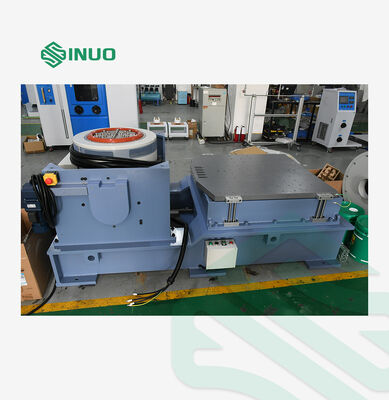

تجهیزات تست ارتعاش عمودی ISO و ASTM برای تست قطعات

تجهیزات تست ارتعاش عمودی ISO و ASTM برای تست قطعات

نام تجاری:	Sinuo
شماره مدل:	SN553- EV440HB120VT60VCS-2
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	5 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

حداکثر نیروی تحریک سینوسی:

اوج وزن 4000 کیلوگرم (40 کیلونیون)

حداکثر نیروی هیجان انگیز تصادفی:

4000Kg.f rms (40KN)

حداکثر نیروی تحریک ضربه:

اوج وزن 8000 کیلوگرم (80 کیلونیون)

محدوده فرکانس:

1 تا 2700 هرتز

حداکثر جابجایی:

100 میلی متر PP

حداکثر سرعت:

2m/s

جزئیات بسته بندی:

کیس تخته سه لا

قابلیت ارائه:

5 ست در ماه

برجسته کردن:

تجهیزات تست ایمنی الکتریکی 3000 ولت

تجهیزات تست ایمنی الکتریکی استاتور موتور

تجهیزات تست شارژ Duplex Ev

توضیحات محصول

تجهیزات تست ارتعاش عمودی ISO و ASTM برای آزمایش قطعات

آزمایش لرزش شامل اجزای هیجان انگیز یا شوکه کننده و دستگاه هایی برای شبیه سازی شرایط محیطی دنیای واقعی و ارزیابی عملکرد است.این روش آزمایش به طور گسترده ای در بخش های صنعتی از جمله صفحه های مداری استفاده می شود.، هواپیماها، کشتی ها، موشک ها، موشک ها، اتومبیل ها و لوازم خانگی.

کاربرد محصول

Sinuo راه حل های جامع تحریک و آزمایش را ارائه می دهد که کیفیت محصول را مطابق با استانداردهای ملی و بین المللی از جمله GB، GJB، UL، JIS، DIN، ISO، BS، MIL، IEC،و ASTM.

مشخصات فنی

VG4000-100 ژنراتور تحریک الکترومغناطیسی

حداکثر نیروی تحریک سینوزویل	۴۰۰۰ کیلوگرم (۴۰KN)
حداکثر نیروی هیجان انگیز تصادفی	۴۰۰۰ کیلوگرم (۴۰ کیلو نان)
حداکثر نیروی تحریک ضربه	حداکثر وزن ۸۰۰۰ کیلوگرم (۸۰KN)
محدوده فرکانس	۱ تا ۲۷۰۰ هرتز
حداکثر جابجایی	100 میلی متر p-p
حداکثر سرعت	2 متر/ ثانیه
حداکثر شتاب	100G (980 m/s2)

رابطه حداکثر بار و شتاب

5G (49m/s2)	۷۶۰ کیلوگرم
10G (98m/s2)	۳۶۰ کیلو
20G (196m/s2)	160 کیلو
30G (294m/s2)	93 کیلوگرم

فرکانس رزونانت درجه یک	۲۵۰۰ هرتز ±۵٪
حداکثر بار	800 کیلوگرم
فرکانس جداسازی لرزش	2.5 هرتز
قطر کویل متحرک	Φ420 میلی متر
وزن کویل متحرک	۴۰ کیلوگرم
نشت جریان	<10 گاوس
زمان منحرف مجاز	> 500 N.m
ابعاد تجهیزات	1400mm × 1300mm × 1240mm (به استثنای جدول انبساط عمودی)
وزن تجهیزات	۳۶۰۰ کیلوگرم

LA-45 تقویت کننده قدرت سوئیچینگ دیجیتال

قدرت خروجی	۴۵ کیلو وات
ولتاژ خروجی	110 ورمی
جریان خروجی	400 اسلحه
SNR	≥70 دبیل
ابعاد تقویت کننده	810mm × 555mm × 1810mm

سیستم محافظت از سرو

ویژگی های حفاظت جامع از جمله نظارت بر دمای، کنترل فشار باد، حفاظت از بیش از حد جابجایی، محافظت از بیش از حد ولتاژ، حفاظت از بیش از حد جریان،حفاظت از ولتاژ پایین ورودی، تشخیص خطای خارجی، نظارت بر منبع تغذیه کنترل، تشخیص خطای منطقی و محافظت از از دست دادن فاز ورودی.

کنترل کننده ارتعاش دیجیتال VCSusb-2

پیکربندی سخت افزار	2 کانال ورودی همزمان، 1 کانال خروجی
ماژول عملکرد کنترل	صیون، تصادفی، شوک معمولی
کامپیوتر کنترل	کامپیوتر اصلی با مانیتور LCD

قابلیت های نرم افزاری شامل رابط کار چینی / انگلیسی، تجزیه و تحلیل دامنه زمان و دامنه فرکانس، مدیریت منبع سیگنال، تجزیه و تحلیل جارو فرکانس سینوس،تولید خودکار گزارش آزمون WORD، نمایش داده ها و ذخیره سازی داده ها، پیکربندی پارامترهای آزمایش و عملکردهای جامع تجزیه و تحلیل سیگنال و داده ها.

سرعت سنج سیستم

محدوده فرکانس	۱ تا ۱۲۰۰۰ هرتز
حساسیت	30 PC/g
محدوده دما	-24 تا 250 درجه سانتیگراد

VT60 جدول تمدید عمودی

مواد	آلیاژ منیزیم، سطحش سخت شده
اندازه جدول	۶۰۰ × ۶۰۰ میلی متر
سوراخ ثابت	M8 توزیع مستطیل 100mm × 100mm آستین پیچ فولاد ضد زنگ
فرکانس استفاده از حد بالا	سین 2000 هرتز، تصادفی 2000 هرتز
وزن	حدود 60 کیلوگرم

HB120 میز اسلایدی فیلم روغن افقی

مواد	آلیاژ منیزیم، سطحش سخت شده
اندازه جدول	۱۲۰۰ × ۱۲۰۰ میلی متر
سوراخ ثابت	M12 توزیع مستطیل 100mm × 100mm آستین پیچ فولاد ضد زنگ
فرکانس استفاده از حد بالا	500 هرتز، 2000 هرتز تصادفی
وزن	حدود 170 کیلوگرم

فن خنک کننده BL-5000

قدرت فن	15 KW
نرخ جریان فن	1.2 m3/s
فشار فن	6.5 kpa

الزامات برق

منبع برق	AC سه فاز 380V/50Hz 65 KW
هوا فشرده	0.6 Mpa
مقاومت زمین	≤4 Ω
