سیستم آزمایش لرزش: 1400 kgf نیروی، 1 ≈ 4000 هرتز، 100G شتاب

سیستم آزمایش لرزش: 1400 kgf نیروی، 1 ≈ 4000 هرتز، 100G شتاب

نام تجاری:	Sinuo
شماره مدل:	SN553-EV207HG60VT60VCSusb-2
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	5 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

روش خنک کننده:

هوا خنک کننده

ماژول کنترل:

شوک سینوسی، تصادفی، کلاسیک

زور:

اوج 700 کیلوگرم f (5880 نیوتن).

شوک فروس:

اوج 1400 کیلوگرم f (11760 نیوتن).

نیروی تصادفی:

600Kg.f (5880N) r.ms

حداکثر جابجایی:

51 میلی متر p-p

جزئیات بسته بندی:

کیس تخته سه لا

قابلیت ارائه:

5 ست در ماه

برجسته کردن:

تجهیزات تست باتری IEC 62196 ev

تجهیزات تست باتری ISO 6469 ev

تجهیزات تست شارژ LCD 21.5 اینچی

توضیحات محصول

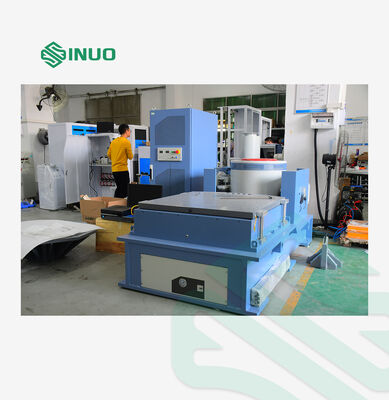

سیستم تست ارتعاش: نیروی 1400 کیلوگرم، 1–4000 هرتز، شتاب 100G

سیستم تست ارتعاش الکترومغناطیسی با عملکرد بالا که برای تست جامع محصول و اعتبارسنجی کیفیت طراحی شده است.

کاربرد محصول

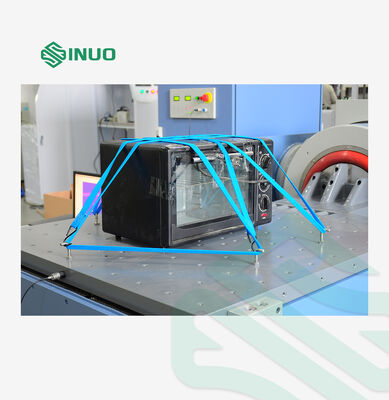

تست ارتعاش شرایط محیطی دنیای واقعی را شبیه سازی می کند تا عملکرد اجزا و دستگاه ها را ارزیابی کند. کاربردها شامل محصولات صنعتی از جمله بردهای مدار، هواپیماها، کشتی ها، موشک ها، موشک ها، خودروها و لوازم خانگی می شود.

Sinuo راه حل های کامل تحریک و تست را ارائه می دهد و از انطباق کیفیت محصول با استانداردهای ملی و بین المللی از جمله GB، GJB، UL، JIS، DIN، ISO، BS، MIL، IEC و ASTM اطمینان حاصل می کند.

مشخصات فنی

ژنراتور تحریک الکترومغناطیسی A07S23

حداکثر نیروی تحریک سینوسی	700 کیلوگرم (5880N) پیک
حداکثر نیروی تحریک تصادفی	600 کیلوگرم (5880N) r.ms
حداکثر نیروی تحریک ضربه	1400 کیلوگرم (11760N) پیک
محدوده فرکانس	1–4000 هرتز
حداکثر جابجایی	51 میلی متر p-p
حداکثر سرعت	2 متر بر ثانیه
حداکثر شتاب	100G (980 m/s²)
حداکثر بار	300 کیلوگرم
فرکانس جداسازی ارتعاش	2.5 هرتز
قطر سیم پیچ متحرک	Φ230 میلی متر
وزن سیم پیچ متحرک	7 کیلوگرم
پیچ های میز	16×M10
نشت شار	<10 گاوس
لحظه خارج از مرکز مجاز	300 N.m
ابعاد تجهیزات	915×740×780 میلی متر (به استثنای میز توسعه عمودی)
وزن تجهیزات	880 کیلوگرم (به استثنای میز کشویی افقی)

تقویت کننده قدرت سوئیچینگ دیجیتال SA-6K

توان خروجی	7 KVA
ولتاژ خروجی	120 ولت
جریان خروجی	70 آمپر
راندمان تقویت کننده	≥90%
سطح روشن و خاموش	116 کیلوهرتز
SNR	≥65 دسی بل
نویز	≤70 دسی بل
ابعاد تقویت کننده	900×600×1130 میلی متر

سیستم حفاظت سروو

ویژگی های حفاظت جامع از جمله دما، فشار باد، جابجایی بیش از حد، ولتاژ بیش از حد، جریان بیش از حد، ولتاژ ورودی کمتر از حد، خطای خارجی، منبع تغذیه کنترل، خطای منطقی و نظارت بر از دست رفتن فاز ورودی.

کنترلر ارتعاش دیجیتال VCSusb-2

پیکربندی سخت افزار	2 کانال ورودی همزمان، 1 کانال خروجی
ماژول عملکرد کنترل	سینوسی، تصادفی، شوک کلاسیک
کامپیوتر کنترل	کامپیوتر 17 اینچی با نام تجاری اصلی با مانیتور LCD

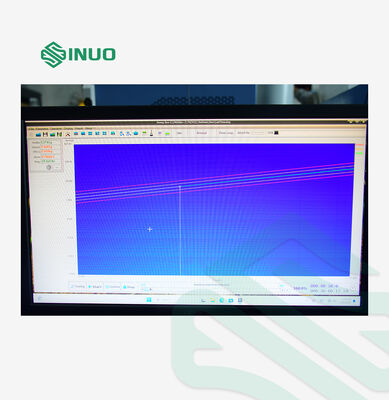

نرم افزار	عملکرد چینی/انگلیسی، تجزیه و تحلیل دامنه زمان و دامنه فرکانس، منبع سیگنال، تجزیه و تحلیل جاروب فرکانس سینوسی، تولید خودکار گزارش آزمون WORD

شتاب سنج سیستم

محدوده فرکانس	1–12000 هرتز
حساسیت	30 PC/g
محدوده دما	-40 تا 180°C

میز توسعه عمودی VT60

مواد	آلیاژ منیزیم، سطح سخت شده
اندازه میز	600×600 میلی متر
سوراخ ثابت	توزیع مستطیلی M8، بادوام و مقاوم در برابر سایش
حداکثر فرکانس استفاده	سینوسی 1000 هرتز، تصادفی 2000 هرتز
وزن	تقریباً 48 کیلوگرم

میز کشویی فیلم روغن افقی HG60

مواد	آلیاژ منیزیم، سطح سخت شده
اندازه میز	600×600×60 میلی متر
سوراخ ثابت	توزیع مستطیلی M8، بادوام و مقاوم در برابر سایش
حداکثر فرکانس استفاده	سینوسی 2000 هرتز، تصادفی 2000 هرتز
وزن	تقریباً 57 کیلوگرم (بدون سر اتصال)

فن خنک کننده B402S

توان فن	4 کیلووات
نرخ جریان فن	41 متر³/s

الزامات الکتریکی

منبع تغذیه	AC 3 فاز 380V/50Hz 18 KW
هوای فشرده	0.6 مگاپاسکال
مقاومت زمین	≤4 Ω

ویژگی های سیستم

عملکرد و قابلیت اطمینان بالا

پردازنده DSP کنترل حلقه بسته را با عملکرد مستقل از رایانه شخصی برای پاسخگویی در زمان واقعی فعال می کند. ADC های 24 بیتی، طراحی سخت افزاری کم نویز و فیلترهای ضد مستعار داخلی، تجزیه و تحلیل با دقت بالا و عملکرد قابل اعتماد را تضمین می کنند.

عملکرد آسان

نرم افزار کاربردی مبتنی بر ویندوز با رابط بصری و عملکردهای کمکی غنی. جادوگر خودکار و تولید گزارش تست، کارهای تکراری را ساده می کند. رابط USB2.0 اتصال یکپارچه کامپیوتر را تضمین می کند.

قدرتمند و انعطاف پذیر

پلت فرم کنترل ارتعاش مدولار که از چندین کار پیچیده پشتیبانی می کند. اجزای سخت افزاری و نرم افزاری قابل تنظیم با الزامات مختلف تست و تجزیه و تحلیل سازگار می شوند.

ایمنی تست

کنترل سیگنال در مقیاس کوچک، پیش نمایش ویژگی های ارتعاش سیستم. چندین بررسی ایمنی و تنظیمات اینترلاک از آزمایش کنندگان، اشیاء آزمایش و تجهیزات محافظت می کند. کلید خاتمه اضطراری داخلی برای خاموش کردن فوری تست.

تولید گزارش تست

تولید گزارش تست WORD یا PDF با یک کلیک. مستندات جامع شامل عملکردهای کنترل تست، تنظیم پارامترها، منحنی های طیف هدف و تجزیه و تحلیل دامنه زمان/فرکانس است. قابلیت های چاپ مستقیم، پیش نمایش و توزیع آنلاین.
