سیستم آزمایش لرزش برای آزمایش قطعات خودرو با جداول چند محوری

سیستم آزمایش لرزش برای آزمایش قطعات خودرو با جداول چند محوری

نام تجاری:	Sinuo
شماره مدل:	SN553-EV220H100VCS5X-4
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	5 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

سینوسی رانش:

20000 نیوتن (2200 کیلوگرم گرم)

رانش تصادفی:

20000 نیوتن (2200 کیلوگرم گرم)

رانش ضربه ای:

40000N (4400kg.f)

محدوده فرکانس:

DG~3000Hz

حداکثر جابجایی:

51 میلی متر

حداکثر سرعت:

2m/s

حداکثر شتاب:

981 متر بر ثانیه (100 گرم) (بدون بار)

حداکثر بار:

400 کیلوگرم

جزئیات بسته بندی:

کیس تخته سه لا

قابلیت ارائه:

5 ست در ماه

برجسته کردن:

تجهیزات تست ایمنی الکتریکی 700 ولت

تجهیزات تست ایمنی الکتریکی GB 7258

تجهیزات تست ISO 6469 ev

توضیحات محصول

سیستم تست ارتعاش برای تست اجزای خودروهای الکتریکی با میزهای چند محوره

غربالگری تنش محیطی (ESS) در حذف عیوب احتمالی محصول در مراحل توسعه و تولید بسیار موثر است. این سیستم به عنوان یک ابزار حیاتی برای شناسایی نقص‌های طراحی برای دستیابی به رشد قابلیت اطمینان و کاهش هزینه‌های نگهداری عمل می‌کند.

مروری بر سیستم

تست ارتعاش امکان تشخیص زودهنگام خرابی باتری، شبیه‌سازی شرایط عملیاتی دنیای واقعی و انجام ارزیابی‌های استحکام ساختاری را فراهم می‌کند. این سیستم همه کاره راه‌حل‌های آزمایشی قابل اعتمادی را برای انواع مختلف باتری‌ها از جمله باتری‌های لیتیوم یونی، نیکل-فلز هیدرید، نیکل-کادمیوم و سرب-اسید ارائه می‌دهد و آن را برای تولیدکنندگان، بخش‌های کنترل کیفیت و موسسات تحقیقاتی ایده‌آل می‌کند.

این سیستم همچنین از تست خستگی محصول برای ارزیابی جامع چرخه عمر پشتیبانی می‌کند.

نمودار عملکرد سیستم

پیکربندی سیستم تست

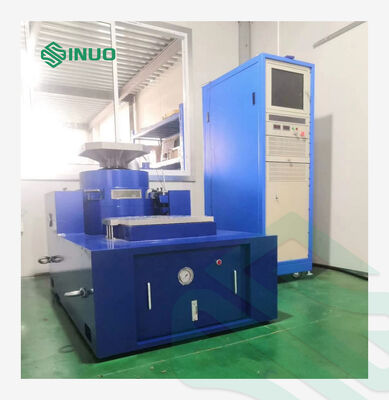

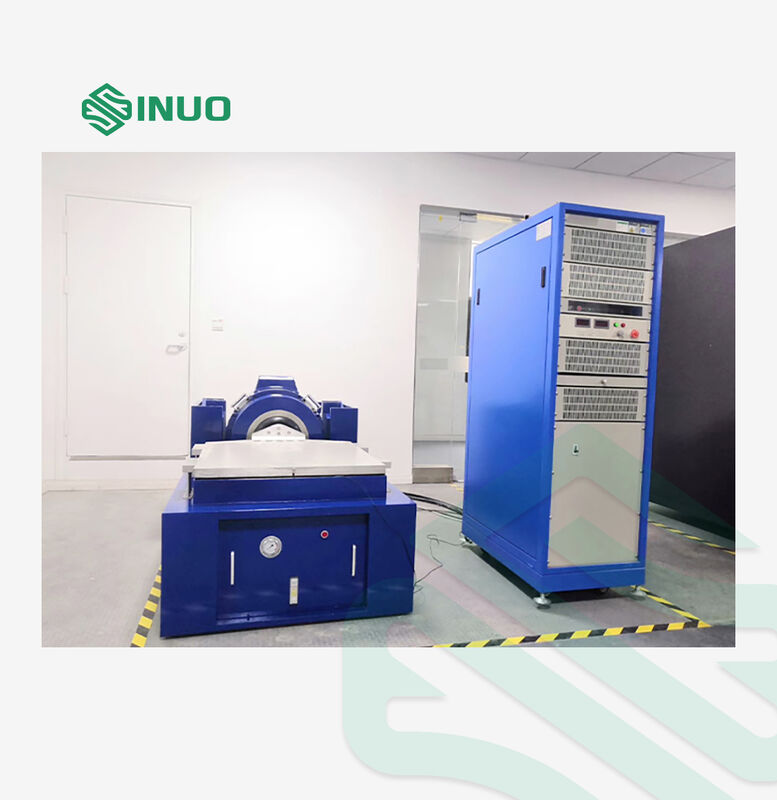

سیستم تست ارتعاش شامل ژنراتور ارتعاش افقی ZZ-2000-21/S-1010، میز عمودی TB-1010، فن خنک کننده FJ-2000 با صدا خفه کن، تقویت کننده توان سوئیچینگ دیجیتال KA-21 و دستگاه اندازه‌گیری کنترل ارتعاش VENZO-820 است. میزهای توسعه عمودی سفارشی بر اساس ابعاد قطعه آزمایش در دسترس هستند، با ادغام اختیاری در تجهیزات تست محیطی جامع.

مروری بر اجزا

ژنراتور ارتعاش ZZ-2000

ساختار مدار مغناطیسی دوگانه برای افزایش قدرت میدان مغناطیسی و کاهش نشت شار مغناطیسی
طراحی سیم پیچ متحرک بدون اسکلت برای ساخت سبک وزن و شتاب بدون بار بالا
سیستم تعلیق بازوی غلتکی با هدایت بلبرینگ خطی برای ظرفیت بار ضد انحراف برتر
سیستم پشتیبانی فنری هوا که ظرفیت بار قوی و ویژگی‌های عالی فرکانس پایین را فراهم می‌کند
ایزولاسیون ارتعاش ترانیون که نیاز به فونداسیون‌های خاص را از بین می‌برد
فن کم‌صدای پیشرفته با خنک‌کننده هوا با طراحی مجرای هوا بهینه شده

تقویت کننده توان سوئیچینگ دیجیتال KA-21

شامل جعبه ماژول قدرت، جعبه ماژول منطقی، ماژول منبع تغذیه و ماژول یکسو کننده تحریک
از اجزای برندهای مشهور جهان از جمله APT، Flint، Mitsubishi، Hitachi و LG استفاده می‌کند

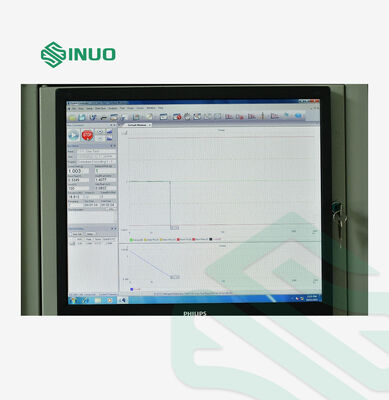

نظارت بر زمان واقعی بر وضعیت عملیاتی ماژول و سیستم
ضریب توان 92٪ برای استفاده بهینه از ظرفیت شبکه
فناوری مدولاسیون عرض پالس ضرب فرکانس سینوسی برای نسبت سیگنال به نویز بالا
راندمان تبدیل 92٪ با سیستم خنک کننده هوای اجباری
اشتراک‌گذاری جریان خودکار الکترونیکی با عدم تعادل جریان موازی ≤2٪
سیستم حفاظت 18 نقطه‌ای جامع

میز توسعه عمودی TB-1010

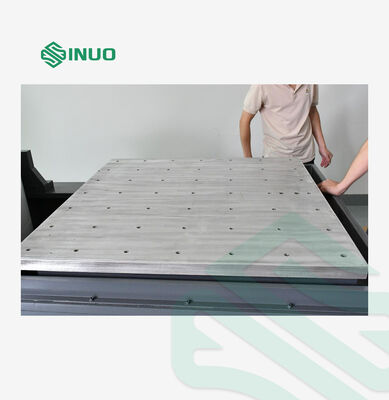

این میز توسعه که برای محصولاتی بزرگتر از سطوح میز استاندارد طراحی شده است، عملکرد بهینه را از طریق محاسبه دقیق و طراحی دقیق تضمین می‌کند و مشخصات فنی را برای فرکانس کاری، شتاب، یکنواختی دامنه و جهت جانبی حفظ می‌کند.

میز کشویی توسعه افقی SC-1010

مهندسی شده با مقاومت گشتاور واژگونی بالا و محدودیت‌های جانبی در حالی که ویژگی‌های میرایی فیلم روغن را حفظ می‌کند. این سیستم دارای ساختار ساده، عملکرد راحت و عملکرد قابل اعتماد از طریق فناوری فیلم روغن با فشار بالا است.

مشخصات عملکرد فنی

ژنراتور ارتعاش (ZZ-2000) / تقویت کننده قدرت (KA-21)

پارامتر	مشخصات
راندن سینوسی	20000N (2200kgf)
راندن تصادفی	20000N (2200kgf)
راندن ضربه	40000N (4400kgf)
محدوده فرکانس	DC-3000Hz
جابجایی پیوسته	51mm
حداکثر سرعت	2m/s
حداکثر شتاب	981m/s² (100g) بدون بار
قطر سیم پیچ متحرک	Φ320mm
فرکانس رزونانس مرتبه اول	3200Hz ±5%
حداکثر بار	400kg
خروجی تقویت کننده	21kVA
نسبت سیگنال به نویز	>65dB
راندمان تقویت کننده قدرت	>90%

فن (FJ-2000)

پارامتر	مشخصات
توان فن	7.5kW
حجم هوا	0.71m³/min
فشار باد	8800Pa
وزن	200kg

میز کشویی افقی (S-1010)

پارامتر	مشخصات
اندازه میز	1000×1000mm
حداکثر تحمل بار	150kg
فرکانس حد بالایی	سینوسی 800Hz، تصادفی 2000Hz
جنس میز	آلیاژ منیزیم آلومینیوم

میز توسعه عمودی (TB-1010)

پارامتر	مشخصات
اندازه میز	1000×1000mm
حداکثر تحمل بار	143kg
فرکانس حد بالایی	سینوسی 800Hz، تصادفی 2000Hz
جنس میز	آلیاژ منیزیم آلومینیوم

فهرست پیکربندی اصلی

شماره	نام	مدل	واحد	تعداد
1.1	میز لغزشی ارتعاش	ZZ-2000/S-1010	SET	1
1.2	تقویت کننده توان سوئیچینگ دیجیتال	KA-21	SET	1
1.3	فن خنک کننده	FJ-2000	SET	1
1.4	میز توسعه عمودی	TB-1010	SET	1
2.1	دستگاه اندازه‌گیری کنترل ارتعاش دیجیتال	VENZO-820	SET	1
2.2	کامپیوتر کنترل	کامپیوتر صنعتی داخلی	SET	1
3.1	قطعات یدکی و ابزار	طبق لیست دقیق	SET	1
3.2	مستندات فنی	دفترچه راهنما	SET	1

الزامات نصب

سه فاز چهار سیم 380 ولت، کلید هوای 100 آمپر
کل توان: 45kVA
قطر سیم مسی اتصال زمین ≥ 10mm²
منبع هوا: 0.6-0.8MPa
اسپریدرها و لیفتراک‌های مناسب مورد نیاز است
