IEC62133 سیستم آزمایش ارتعاش میز تکان دهنده 3 محور برای آزمایش باتری

IEC62133 سیستم آزمایش ارتعاش میز تکان دهنده 3 محور برای آزمایش باتری

نام تجاری:	Sinuo
شماره مدل:	SN553- EV207HG40VT40VCSusb-2
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	5 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

حداکثر نیروی تحریک ضربه:

اوج 1400 کیلوگرم f (11760 نیوتن).

حداکثر نیروی هیجان انگیز تصادفی:

600Kg.f (6860N) r.ms

حداکثر نیروی تحریک سینوسی:

اوج 700 کیلوگرم گرما (7000 نیوتن).

حداکثر جابجایی:

51 میلی متر p-p

حداکثر سرعت:

2m/s

حداکثر شتاب:

100 گرم

حداکثر بارگذاری کنید:

300 کیلوگرم

محدوده فرکانس:

1 تا 4000 هرتز

جزئیات بسته بندی:

کیس تخته سه لا

قابلیت ارائه:

5 ست در ماه

برجسته کردن:

سیستم تست شارژ جریان متناوب 750 ولت 65 آمپر

سیستم تست شارژ جریان متناوب ISO 6469

آنالایزر قدرت 300 ولت 30 آمپر ac dc

توضیحات محصول

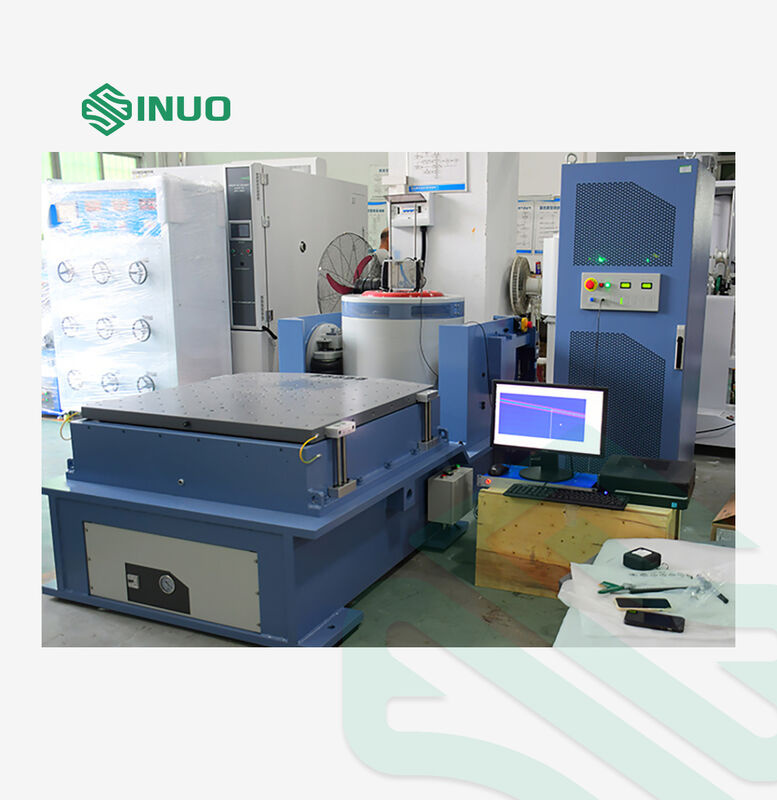

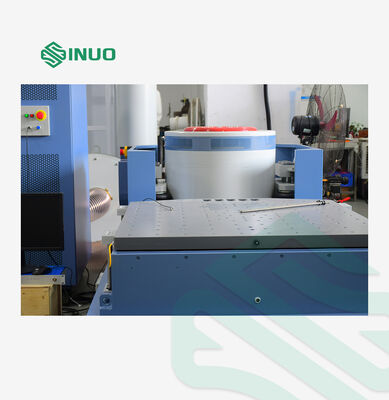

IEC62133 سیستم آزمایش ارتعاش میز تکان دهنده 3 محور برای آزمایش باتری

این سیستم آزمون ارتعاش حرفه ای به طور خاص برای آزمایش باتری مطابق با استانداردهای IEC62133 طراحی شده است.این شرکت راه حل های فراگیر تحریک و آزمایش برای محصولات صنعتی از جمله صفحه های مداری را ارائه می دهد.، قطعات هواپیما، قطعات خودرو و لوازم خانگی.

کاربردهای محصول

آزمایش لرزش ارزیابی می کند که چگونه اجزای و دستگاه ها در محیط های دنیای واقعی با قرار دادن آنها در معرض تحریک یا شوک کنترل شده واکنش نشان می دهند.Sinuo راه حل های آزمایش کامل را ارائه می دهد که کیفیت محصول را مطابق با استانداردهای بین المللی از جمله GB تأیید می کند، GJB، UL، JIS، DIN، ISO، BS، MIL، IEC و ASTM.

انتخاب و مشخصات دستگاه لرزش

پارامترهای آزمایش:

انواع آزمایش: پاک کردن سینوس؛ لرزش تصادفی
محدوده پاسخ فرکانسی: 2-5000 هرتز
فرمول انتخاب: A ((g) = ((2πf) 2Dcm/980 A = 0.002DmmF2

پیکربندی تجهیزات

اجزا	پیکربندی
بدن میز ارتعاش	A07S23 ژنراتور تحریک الکترومغناطیسی
دستگاه کنترل اتوماتیک مرکز	سیستم مرکز سازی کویل متحرک
سیستم خنک کننده	B402S فن خنک کننده
جدول تمدید عمودی	VT40 (400×400mm)

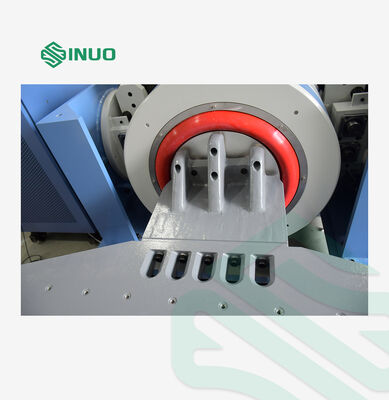

میز کشویی افقی	HG40 (400×400mm)
تقویت کننده قدرت	تقویت کننده قدرت سوئیچینگ دیجیتال LAO7K
سیستم حفاظت	سیستم حفاظت از سرو
کنترل کننده لرزش	کنترل کننده لرزش دیجیتال VCSusb-2
کامپیوتر کنترل	صفحه نمایش LCD 17 اینچی با ویندوز 10

پارامترهای فنی

A07S23 ژنراتور تحریک الکترومغناطیسی

حداکثر نیروی تحریک سینوسایدال:اوج 700Kg.f (7000N)

حداکثر نیروی تحریک تصادفی:600Kg.f (6860N) r.ms

محدوده فرکانس:۱ تا ۴۰۰۰ هرتز

حداکثر جابجایی:51 میلی متر p-p

حداکثر شتاب:100G (980 m/s2)

حداکثر بار:300 کیلوگرم

وزن تجهیزات:۸۸۰ کیلوگرم

LAO7K تقویت کننده قدرت سوئیچینگ دیجیتال

قدرت خروجی:7KVA

ولتاژ خروجی:120 ولت

بهره وری تقویت کننده:≥90٪

ویژگی های کلیدی سیستم

طراحی پیشرفته کویل متحرک:راهنمای دو طرفه محوری عبور محوری پویا و چرخش را برای دوام برتر کاهش می دهد
ساختار مدار دوگانه مغناطیسی:نشت جریان کم با توزیع یکنواخت میدان مغناطیسی
سیستم خنک کننده پیشرفته:طراحی لوله های هوایی عسل با بهره وری خنک کننده بهبود یافته
تقویت کننده قدرت سوئیچینگ دیجیتال:ثبات بالا که مطابق با استانداردهای CE اتحادیه اروپا با نسبت سیگنال به نویز عالی است
سیستم حفاظت جامع: ویژگی های ایمنی کامل از جمله محافظت از ولتاژ بیش از حد، درجه حرارت بیش از حد و جابجایی بیش از حد
کنترل کننده ارتعاش با کارایی بالا:پردازنده DSP ۳۲ بیتی با نقطه شناور با وضوح ۲۴ بیتی برای کنترل دقیق
گزارش آزمون خودکار:تولید یک کلیک از گزارش های آزمون ورد یا PDF با تجزیه و تحلیل جامع داده ها

الزامات برق

منبع برق:AC سه فاز 380V/50Hz 17KVA

هوا فشرده:0.6Mpa

مقاومت زمین:≤4Ω
