ISTA MIL-STD استاندارد عمودی و افقی اسلیپ میز لرزش لرزش

میز لرزان عمودی و افقی استاندارد ISTA MIL-STD

کاربرد محصول

تست ارتعاش عمل تحریک یا شوک دادن به یک جزء یا دستگاه برای مشاهده نحوه واکنش آن در یک محیط واقعی است. دامنه کاربرد تست ارتعاش بسیار گسترده است، از محصولات صنعتی مانند بردهای مدار، هواپیما، کشتی، موشک، موشک، خودرو و لوازم خانگی.

Sinuo می تواند کل طرح تحریک و آزمایش را در اختیار شما قرار دهد و کیفیت محصولات را مطابق با استانداردهای ملی و بین المللی مانند GB، GJB، UL، JIS، DIN، ISO، BS، MIL، IEC و ASTM ثابت کند.

فرمول انتخاب دستگاه ارتعاش و نمودار ساختار ژنراتور ارتعاش

1. شرایط آزمایشی ارائه شده توسط شرکت مشتری؛

2. نوع تست: سینوسی جاروب； تصادفی； شوک کلاسیک؛

3. محدوده پاسخ فرکانسی: 1-2700Hz

4. فرمول: A(g)=(2πf)2Dcm/980≒A=0.002DmmF²  D=A/0.002F²

F=M(kg) ×A(g)

نمودار اصلی تجهیزات

دستورالعمل های پیکربندی تجهیزات

پارامترهای فنی تجهیزات

1. بدنه میز ارتعاش

1.1 سیم پیچ متحرک

میز لرزان مجهز به سیم پیچ های متحرک ریخته گری و ماشینکاری شده دستی، سیستم پشتیبانی بار نوری و راهنمای محوری دو بلبرینگ است. هدایت دو بلبرینگ یک ویژگی منحصر به فرد است که به کاهش عبور و چرخش محوری پویا در طول آزمایش ارتعاش برای دوام برتر کمک می کند.

1.2 سیم پیچ تحریک

ساختار مدار مغناطیسی دوگانه، نشت شار کم، میدان مغناطیسی یکنواخت.

1.3 سطح بدنه

با استفاده از درمان فسفاته پیشرفته و فناوری رنگ خودرو، اثرات ضد سایش و ضد زنگ طولانی مدت دارد.

1.4 تبرید میز:

فن های کم صدا را اتخاذ کنید و ساختار ورودی هوای بدنه میز را بهبود بخشید. سیم پیچ تحریک مجرای هوای لانه زنبوری را اتخاذ می کند و حلقه مغناطیسی میانی مجرای هوای شنت دو لایه را اتخاذ می کند. یک طراحی مجرای هوای جدید برای افزایش اثر خنک کننده اتخاذ شده است.

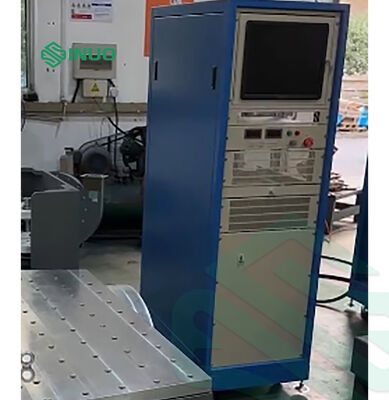

2. تقویت کننده قدرت سوئیچینگ دیجیتال LA

تقویت کننده قدرت سوئیچینگ دیجیتال سری LA از فناوری IGBT قابل اعتماد استفاده می کند:

الف. پایداری و قابلیت اطمینان بالا

ب. الزامات استاندارد اتحادیه اروپا "CE" را برآورده کنید

ج. با استفاده از فناوری مدولاسیون عرض پالس ضرب فرکانس سینوسی، نسبت سیگنال به نویز تقویت کننده قدرت بالا است.

د. با استفاده از اصل کار منبع تغذیه سوئیچینگ، راندمان تبدیل بالا است.

ه. با استفاده از فناوری اشتراک جریان خودکار الکترونیکی

f. عملکرد ایمنی خوب.

3. سیستم حفاظت سروو

عملکردهای حفاظتی کامل، از جمله اضافه ولتاژ شبکه برق، ولتاژ کمتر از حد، از دست دادن فاز، خطای منطقی، عبور ماژول قدرت، بیش از حد دما، اضافه جریان خروجی، اضافه ولتاژ خروجی، قدرت درایو، جابجایی بیش از حد پلت فرم، دمای پلت فرم، اینترلاک خارجی و غیره.

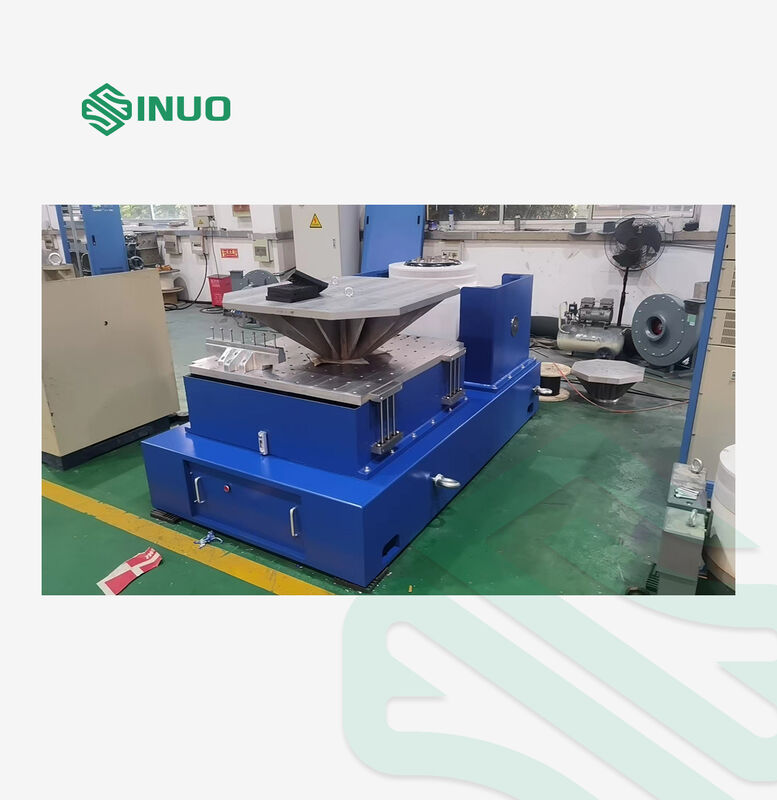

4. پلت فرم توسعه عمودی

پلت فرم توسعه معمولاً به عنوان پلت فرمی برای نمونه های نصب بزرگتر استفاده می شود و می تواند مربع یا گرد یا تعریف شده توسط کاربر باشد. برای کاهش تأثیر ویژگی های دینامیکی پلت فرم توسعه یافته، تمام پلت فرم های توسعه یافته باید برای فرکانس های مدال خود مدل سازی و تجزیه و تحلیل شوند. این پلت فرم های توسعه معمولاً از آلیاژ منیزیم ریخته می شوند و مواد میرایی به آنها متصل می شود.

5. سیستم مرکز خودکار فوتوالکتریک

به طور خودکار موقعیت سیم پیچ متحرک را تنظیم کنید تا آن را در حالت تعادل نگه دارید. یک سیستم مرکز خودکار تضمین می کند که سیم پیچ متحرک همیشه در هنگام بارگیری و تخلیه متمرکز است.

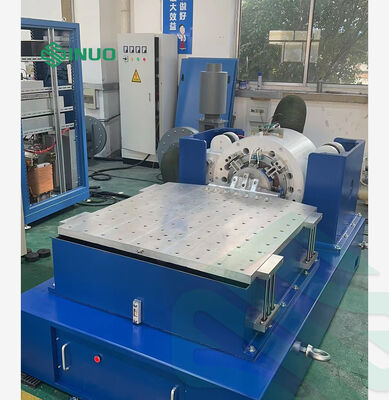

6. اسلاید افقی

طراحی اسلاید افقی دارای لحظات واژگونی بالا و محدودیت جانبی است. این مفهوم طراحی، همراه با یک مجموعه اسلاید افقی استاندارد، محدودیت لحظه ای دینامیکی بالایی را فراهم می کند و در عین حال ویژگی های میرایی فیلم روغن هدایت کننده را حفظ می کند. اسلاید افقی از یک صفحه اسلاید، کانکتور، صفحه گرانیت طبیعی، پایه اسلاید افقی و یک منبع روغن مستقل تشکیل شده است.

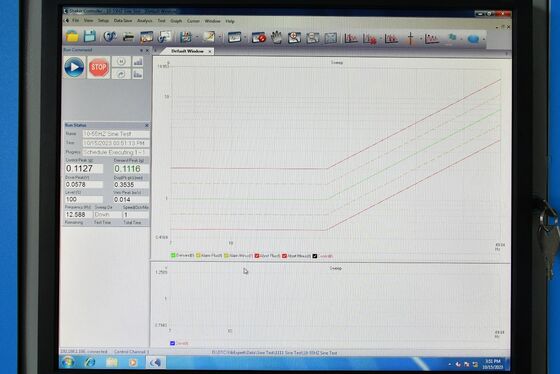

7. کنترلر ارتعاش دیجیتال

کنترلر ارتعاش سیستم ساختار توزیع شده پیشرفته را اتخاذ می کند. کنترل حلقه بسته توسط پردازنده DSP محقق می شود و رایانه شخصی از حلقه کنترل مستقل است. این امر از زمان واقعی و راندمان بالای سیستم کنترل اطمینان می دهد. می تواند به هر تغییری در سیستم تست به موقع و سریع پاسخ دهد. پایداری و دقت بالای کنترل را تضمین کنید. سخت افزار پردازنده DSP 32 بیتی با نقطه شناور با فرکانس اصلی تا 300 مگاهرتز و ADC/DAC با وضوح 24 بیتی را اتخاذ می کند. فناوری طراحی کم نویز با فیلتر دیجیتال نقطه شناور با دقت بالا و مدارهای سخت افزاری. کنترلر به طور تصادفی دامنه دینامیکی را کنترل می کند تا بزرگتر از 90dB باشد و نسبت سیگنال به نویز بیشتر از 100dB است.

ویژگی ها

الف. عملکرد و قابلیت اطمینان بالا

کنترل حلقه بسته توسط پردازنده DSP محقق می شود و رایانه شخصی از حلقه کنترل مستقل است. این امر از زمان واقعی و راندمان بالای سیستم کنترل اطمینان می دهد. می تواند به هر تغییری در سیستم تست به موقع و سریع پاسخ دهد. قابلیت اطمینان و دقت بالای کنترل را تضمین کنید. تمام کانال های ورودی دارای ADC های 24 بیتی، طراحی سخت افزاری کم نویز و فیلترهای ضد استیصال آنالوگ و دیجیتال داخلی هستند که به طور موثر دقت بالای تجزیه و تحلیل را تضمین می کنند.

ب. آسان برای کار

نرم افزار کاربردی مبتنی بر ویندوز آسان برای کار است و از عملکردهای کمکی غنی برخوردار است. جادوگر خودکار قدرتمند سیستم و عملکرد تولید گزارش تست خودکار، وظایف تکراری و خسته کننده تست را آسان می کند. تنظیمات پارامتر تست غنی و دقیق است و رابط USB2.0 آن را نزدیکتر و هماهنگ تر با کامپیوتر می کند.

ج. عملکردهای قدرتمند و انعطاف پذیری

کنترلر ارتعاش یک پلت فرم کنترل ارتعاش قدرتمند است که می تواند چندین کار پیچیده را تکمیل کند. در همان پلت فرم سخت افزاری، نرم افزارهای کاربردی مختلف را می توان برای تکمیل انواع وظایف تجزیه و تحلیل برای پاسخگویی به نیازهای مختلف تست و تجزیه و تحلیل شما پیکربندی کرد. کنترلر طراحی مدولار را اتخاذ می کند و می تواند سخت افزار و نرم افزار مربوطه را با توجه به نیازهای مختلف کاربر پیکربندی کند تا نیازهای مختلف را برآورده کند.

د. ایمنی تست

کنترلر کنترل سیگنال در مقیاس کوچک را برای دریافت پیش نمایش از کنترل ارتعاش سیستم ارائه می دهد. این روش به مهندسان تست کمک می کند تا سطوح نویز را از قبل تعیین کنند. و درک تقریبی از تابع انتقال و سایر ویژگی های سیستم داشته باشید. همچنین چندین بررسی ایمنی و تنظیمات اینترلاک وجود دارد. ایمنی آزمایش کنندگان، اشیاء آزمایش و تجهیزات میز ارتعاش تا حد زیادی تضمین شده است. اگر ناهنجاری در سیستم وجود دارد، می توانید بلافاصله کلید خاتمه داخلی سیستم را فشار دهید تا آزمایش پایان یابد.

ه. تولید گزارش تست

از تولید سریع گزارش های آزمایشی با یک کلیک در قالب word یا PDF پشتیبانی می کند. شما فقط باید روی دکمه تولید گزارش کلیک کنید تا نتایج آزمون فعلی را دریافت کنید. از شرح عملکرد کنترل تست اساسی تا پارامترهای تنظیم تست خاص، از منحنی طیف هدف کنترل تا منحنی دامنه زمان و دامنه فرکانس تست، همه چیز در دسترس است. برای شما راحت است که با توجه به مشخصات مختلف گزارش تست اصلاح و ایجاد کنید. می توان آن را مستقیماً چاپ و پیش نمایش کرد و می توان آن را به صورت آنلاین ارسال کرد.

پارامترهای فنی اصلی کنترلر ارتعاش دیجیتال
