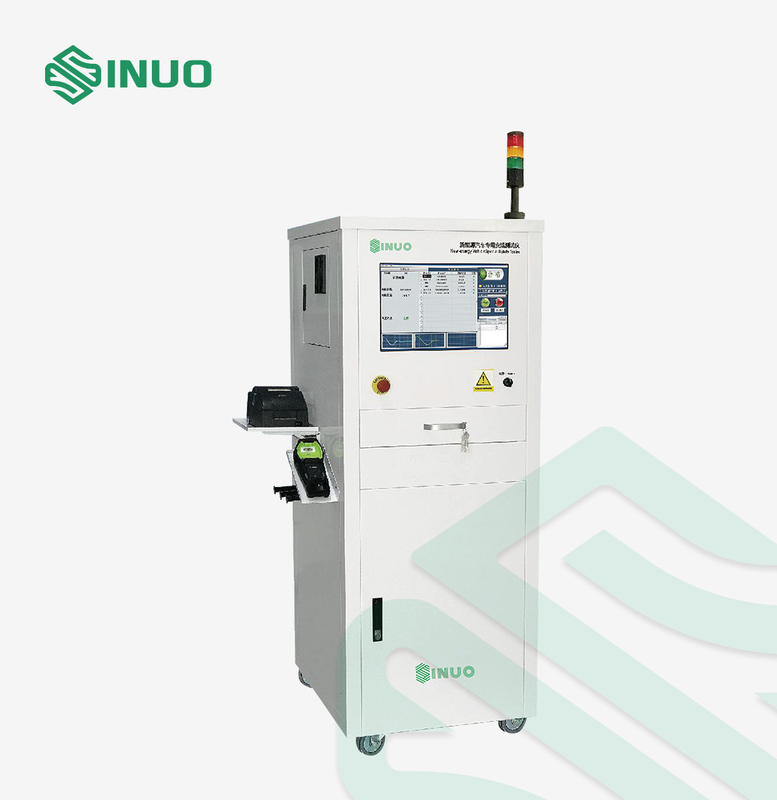

ایزو 6469 تجهیزات تست ایمنی الکتریکی دستگاه اندازه گیری مقاومت عایق

سیستم تست مقاومت عایق ویژه خودروهای الکتریکی ISO 6469

استانداردها و بندهای منطبق

ISO 6469-1:2019 وسایل نقلیه جاده ای با موتور الکتریکی - مشخصات ایمنی - قسمت 1: سیستم ذخیره انرژی قابل شارژ (RESS)

IEC 62196:2020 دوشاخه ها، پریزها، کانکتورهای خودرو و ورودی های خودرو - شارژ رسانا وسایل نقلیه الکتریکی

GB 7258-2017 شرایط فنی ایمنی برای عملکرد وسایل نقلیه موتوری

...

بررسی اجمالی تجهیزات

با توجه به مزایای صرفه جویی در انرژی و حفاظت از محیط زیست، وسایل نقلیه برقی با انرژی جدید به تدریج در زندگی محبوب شده اند و بیشتر و بیشتر رایج می شوند.در مقایسه با خودروهای احتراق داخلی سنتی، خودروهای الکتریکی از یک سیستم محرک الکتریکی با ولتاژ بالا در داخل استفاده می‌کنند و وجود ولتاژ بالا شامل ارزیابی عملکرد کلی عایق می‌شود، به ویژه با افزایش عمر مفید خودرو، ارتعاشات عملکرد سیستم، دما. و رطوبت و سایر تغییرات محیطی در این شرایط ممکن است باعث کاهش عملکرد کلی عایق آن شود.چنین تغییراتی ایمنی کاربران را به خطر می اندازد و عملکرد خودرو را تحت تأثیر قرار می دهد.بنابراین، عملکرد تشخیص عایق یک عملکرد بسیار مهم در کل خودرو است.

پروژه های فنی

1. مقاومت عایق سوکت شارژ
این که آیا مقاومت عایق بین پایانه های خط فاز سوکت شارژ AC خودرو یا پایانه های مثبت و منفی سوکت شارژ DC و پلت فرم الکتریکی می تواند الزامات را برآورده کند.


2. تست مقاومت عایق خودرو
برای تشخیص اینکه آیا مقدار مقاومت عایق سطح وسیله نقلیه می تواند الزامات را برآورده کند یا خیر استفاده می شود و به مقاومت عایق مدار حاوی منبع تغذیه ولتاژ سطح B و مقاومت عایق بار ولتاژ سطح B بدون تقسیم می شود. منبع تغذیه


3. تأیید عملکرد تشخیص عایق
این وسیله نقلیه دارای عملکرد تشخیص مقاومت عایق است که برای تشخیص اینکه آیا وسیله نقلیه می تواند به طور معمول سیگنال هشدار را در صورت از کار افتادن عایق خودرو به راننده ارسال کند استفاده می شود.

توابع اصلی

1. چند منظوره: از جمله تست یکسان سازی پتانسیل، مقاومت عایق سوکت شارژ، مقاومت عایق خودرو، تایید عملکرد تشخیص عایق، تست جفت ظرفیت، مقاومت عایق بار قدرت، ولتاژ مقاومت AC، ولتاژ مقاومت DC و تست جریان نشتی و غیره.


2. صفحه نمایش: صفحه نمایش LCD 21.5 اینچی رنگی واقعی استفاده می شود و رابط فرآیند آزمایش قابل مشاهده است که برای مشاهده و قضاوت راحت است.


3. پلت فرم باز: مجهز به عملکرد ویرایش برنامه آزمایشی، عملکرد ویرایش پروژه آزمایشی، عملکرد ویرایش و چاپ گزارش آزمایش، عملکرد تنظیم مجوز کاربر و غیره.


4. عملکرد کد اسکن: می تواند شماره VIN وسیله نقلیه، شماره VSN و شماره لوازم جانبی اصلی را ضبط کند و به طور خودکار بارکد را برای چاپ گزارش آزمایش پس از اتمام آزمایش مرتبط کند.


5.مدیریت مجوز: تنظیمات مجوز چند سطحی، که برای مدیریت راحت است.


6. مدیریت داده: مدیریت داده های مختلف، حفاظت از یکپارچگی و امنیت داده ها، و عملکردهایی مانند پرس و جو و صادرات برای رفع نیازهای مدیریت داده خط تولید.


7. حفاظت ایمنی: حفاظت از جریان بیش از حد، حفاظت از ولتاژ بیش از حد، حفاظت در برابر ولتاژ، حفاظت از جریان نشتی و حفاظت اضطراری و غیره.


8. داده های عظیم: پشتیبانی از ذخیره سازی و تجزیه و تحلیل عظیم داده ها.اتصال سیستم MES و غیره


9. راه اندازی انعطاف پذیر: از چندین روش راه اندازی مانند راه اندازی کد اسکن، راه اندازی دکمه، راه اندازی از راه دور و غیره پشتیبانی می کند.
