سیستم‌های تست ارتعاش باتری استاندارد UN 38.3 با تست سینوسی، تصادفی، و ضربه‌ای

سیستم‌های تست ارتعاش باتری استاندارد UN 38.3 با تست سینوسی، تصادفی، و ضربه‌ای

نام تجاری:	Sinuo
شماره مدل:	SN553- EV222VT50VC-2
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	5 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

زور:

اوج وزن 2200 کیلوگرم

نیروی شوک:

اوج وزن 4400 کیلوگرم

حداکثر شتاب:

100 گرم

حداکثر جابجایی:

51 میلی متر p-p

حداکثر سرعت:

2.0m/s

روش خنک کننده:

هوا خنک کننده

جزئیات بسته بندی:

کیس تخته سه لا

قابلیت ارائه:

5 ست در ماه

برجسته کردن:

تجهیزات تست ایمنی الکتریکی ISO 6469

تجهیزات تست ایمنی الکتریکی 5000 ولت

تستر ایمنی الکتریکی GB 38032

توضیحات محصول

سیستم های تست ارتعاش باتری استاندارد سازمان ملل 38.3

سیستم های آزمایش لرزش جامع طراحی شده برای آزمایش باتری مطابق با استانداردهای UN 38.3، با قابلیت آزمایش سینوس، تصادفی و شوک.

کاربرد محصول

آزمایش لرزش، شرایط محیطی دنیای واقعی را با تحریک یا شوک اجزای و دستگاه ها شبیه سازی می کند. سیستم های ما به طور گسترده ای در بخش های صنعتی از جمله صفحه های مداری،هواپیما، کشتی ها، موشک ها، موشک ها، اتومبیل ها و لوازم خانگی.

Sinuo راه حل های کامل تحریک و آزمایش را ارائه می دهد که کیفیت محصول را مطابق با استانداردهای بین المللی از جمله ISO16750-3 ، UL ، JIS ، DIN ، ISO ، BS ، MIL ، IEC و ASTM تأیید می کند.

پارامترهای انتخاب دستگاه لرزش

شرایط آزمایش تعریف شده توسط مشتری
انواع آزمایش: پاک کردن سینوس و لرزش تصادفی
محدوده پاسخ فرکانسی: 2-5000Hz
فرمول های انتخاب: A ((g) = ((2πf) 2Dcm/980 A = 0.002DmmF2 ، D = A / 0.002F2 ، F = M ((kg) × A ((g)

پیکربندی تجهیزات

اجزا	جزئیات پیکربندی	مقدار
بدن میز ارتعاش	A20S32 ژنراتور تحریک الکترومغناطیسی	1 SET
دستگاه کنترل اتوماتیک مرکز	برای چرخ چرخ حرکت	1 SET
فن خنک کننده	B752 (از جمله خاموش کننده)	1 SET

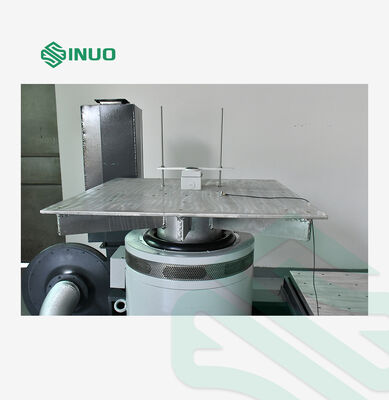

جدول تمدید عمودی	VT50 (500×500mm)	1 SET
تقویت کننده قدرت سوئیچینگ دیجیتال	تقویت کننده قدرت سوئیچینگ دیجیتال LA-24K	1 SET
سیستم حفاظت از سرو	سیستم حفاظت کامل	1 SET
منبع برق تحریک	واحد برق	1 SET
کنترل کننده لرزش دیجیتال	کنترل کننده ارتعاش دیجیتال VCS-2	1 SET
سنسور شتاب سیستم	اندازه گیری شتاب	2 PCS
نرم افزار کنترل	سی دی نصب	1 SET
کامپیوتر کنترل	سیستم کامپیوتری	1 SET
لوازم	کابل های اتصال/ لوله های هوا	1 SET
ابزار افزایشی	کلید T، کلید شش گوشه ای، پیچک، و غیره	1 SET
چوب فشار لرزان	کلاغ فشار	1 SET

مشخصات فنی

A20S32 ژنراتور تحریک الکترومغناطیسی

حداکثر نیروی تحریک سینوزویل	2200Kg.f اوج
حداکثر نیروی هیجان انگیز تصادفی	2200kgf r.ms
حداکثر نیروی تحریک ضربه	اوج 4400Kg.f
محدوده فرکانس	1 ≈ 3000 هرتز
حداکثر جابجایی	51 میلی متر p-p
حداکثر سرعت	2 متر/ ثانیه
حداکثر شتاب	100G (980 m/s2)
فرکانس رزونانس درجه یک	3200 هرتز±5٪
حداکثر بار	۴۰۰ کیلوگرم
فرکانس جداسازی لرزش	2.5 هرتز
قطر کویل متحرک	ف340 میلی متر
وزن کویل متحرک	22 کیلوگرم
بر روی میز پیچ بزنید	17×M10
نشت جریان	<10 گاوس
زمان منحرف مجاز	500N.m
اندازه تجهیزات	1080mmL×920mmW×1050mmH (به استثنای میز انبساط عمودی)
وزن تجهیزات	1900 کیلوگرم (به غیر از میز اسلایدی افقی)

LA-24K تقویت کننده قدرت سوئیچینگ دیجیتال

قدرت خروجی	22KVA
ولتاژ خروجی	100 ولت
جریان خروجی	220A
بهره وری تقویت کننده	≥90٪
تحریف هارمونیک	0.5٪ THD @ 500Hz
SNR	>75dB
محدوده سیگنال ورودی	±10 Vپیک
ثبات DC خروجی	<5mVdc
اندازه تقویت کننده	W910mm × D610mm × 1150mm
وزن تقویت کننده	۴۷۰ کیلوگرم

کنترل کننده ارتعاش دیجیتال VCS-2

پیکربندی سخت افزار	2 کانال ورودی همزمان، 1 کانال خروجی
ماژول عملکرد کنترل	سنس، تصادفی، شوک کلاسیک
کامپیوتر کنترل	کامپیوتر اصلی 17 اینچ با مانیتور LCD، ویندوز 10
نرم افزار	عملکرد چینی/انگلیسی، تجزیه و تحلیل دامنه زمان و دامنه فرکانس، منبع سیگنال، تجزیه و تحلیل جارو شدن فرکانس سینوس، تولید گزارش تست خودکار WORD
شتاب دهنده سیستم C04A07	محدوده فرکانس: 1-12000 هرتز، حساسیت: 50mv/g، محدوده دمای: -24~250°C

قطعات و ویژگی های سیستم

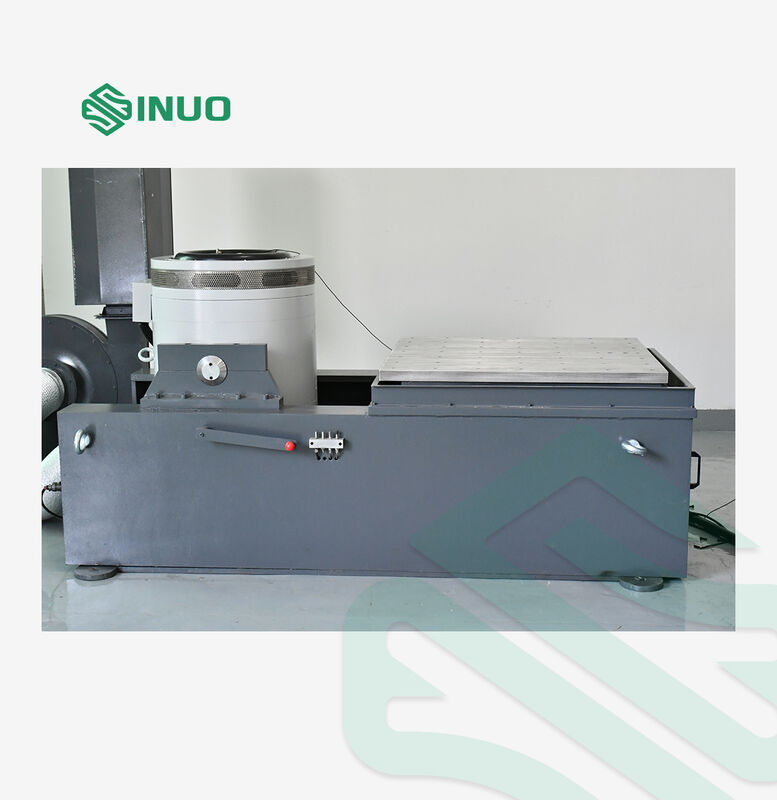

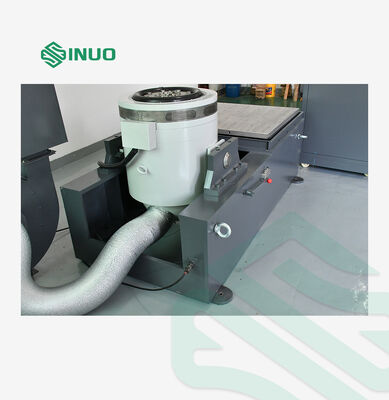

بدن میز ارتعاش

اسپری متحرک:ریخته شده و به صورت دستی با سیستم پشتیبانی بار اپتوالکترونیک و هدایت محوری دو طرفه برای دوام برتر
کپسول تحرک:ساختار مدار مغناطیسی دوگانه با نشت جریان کم و میدان مغناطیسی یکنواخت
سطح بدن:درمان فوسفات پیشرفته و تکنولوژی رنگ خودرو برای مقاومت طولانی مدت در برابر فرسایش و زنگ
خنک کننده میز:فن های کم سر و صدا با ساختار بهتر ورودی هوا، کانال هوا برای کویل تحریک و کانال هوا دو لایه ای برای حلقه مغناطیسی وسط

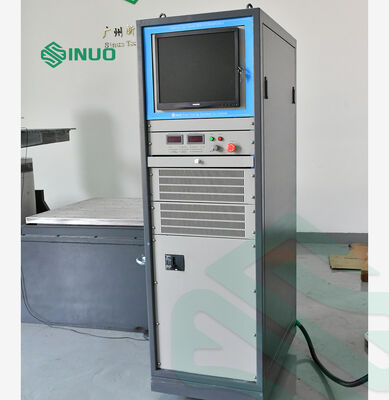

تقویت کننده قدرت سوئیچینگ دیجیتال LA

ثبات و قابلیت اطمینان بالا با تکنولوژی MOSFET یا IGBT
مطابق با استانداردهای "CE" اتحادیه اروپا
نسبت سیگنال به سر و صدا بالا با استفاده از نوسان عرض پالس ضرب فرکانس سینوسایدال
بهره وری بالای تبدیل با تکنولوژی منبع برق سوئیچ
تکنولوژی اشتراک گذاری الکتریکی جریان خودکار
عملکرد ایمنی عالی

ویژگی های کنترل کننده لرزش دیجیتال

عملکرد بالا:پردازنده DSP ۳۲ بیتی با فرکانس ۳۰۰ مگاهرتز و وضوح ۲۴ بیتی ADC/DAC
کاربر دوستانه:نرم افزار کاربردی مبتنی بر ویندوز با جادوگر خودکار و تولید گزارش تست
انعطاف پذیر:طراحی ماژولار پشتیبانی از وظایف و پیکربندی های متعدد تجزیه و تحلیل
ایمنی:بررسی های امنیتی متعدد، تنظیمات قفل و پایان اضطراری
گزارش:تولید یک کلیک از گزارش های آزمون Word یا PDF با داده های جامع

پارامترهای فنی کنترل کننده

مشخصات کانال ورودی

تعداد کانال های ورودی	2 کانال ورودی همزمان
نوع سیگنال ورودی	ولتاژ/شارژ
مقاومت ورودی	>110 kΩ
حداکثر محدوده ورودی ولتاژ	±10 ولت
حداکثر محدوده ورودی شارژ	±10000PC
نسبت سیگنال به سر و صدا	>100دبی
فیلتر	فیلتر آنالوگ 160dB/اکتاو
کنورتر آنالوگ/دیجیتال (ADC)	وضوح 24 بیتی، محدوده پویا: 114dB، حداکثر فرکانس نمونه برداری 192kHz

مشخصات کانال خروجی

تعداد کانال های خروجی	1 کانال خروجی
نوع سیگنال خروجی	سیگنال ولتاژ
مقاومت خروجی	<30Ω
حداکثر محدوده ولتاژ خروجی	±10 ولت
حداکثر جریان خروجی	100mA
دقت دامنه	2mV
تحریف هارمونیک	<-95dBfs
فیلتر	فیلتر آنالوگ 60dB/اکتاو

قابلیت های عملکرد کنترل کننده

کنترل تصادفی

خروجی سیگنال تصادفی گاوسی با تعادل تابع انتقال برای کنترل حلقه بسته چند کانال در زمان واقعی. محدوده فرکانس: 0-4800Hz (ممکن گسترش به 18750Hz) با محدوده قدرت کنترل > 90dB.

کنترل سینس

سیگنال های سایز بالا و سایز بالا با کنترل دامنه. محدوده فرکانس: 1Hz-5000Hz (ممکن است تا 10000Hz گسترش یابد) با تحریف هارمونیک <-100dB.

شوک کلاسیک

پشتیبانی از نیمه موج سینوس، موج زنگ، موج مستطیل، موج تراپیزیولیک و انواع موج های دندون میخک. طول نبض از 0.5 تا 3,000mS، مطابق با استانداردهای MIL-STD-810 و ISO.

یادداشت بارگذاری تجهیزات:این سیستم بیش از یک تن وزن دارد. مشتریان باید ابزار و تجهیزات مناسب تخلیه را برای نصب آماده کنند.
