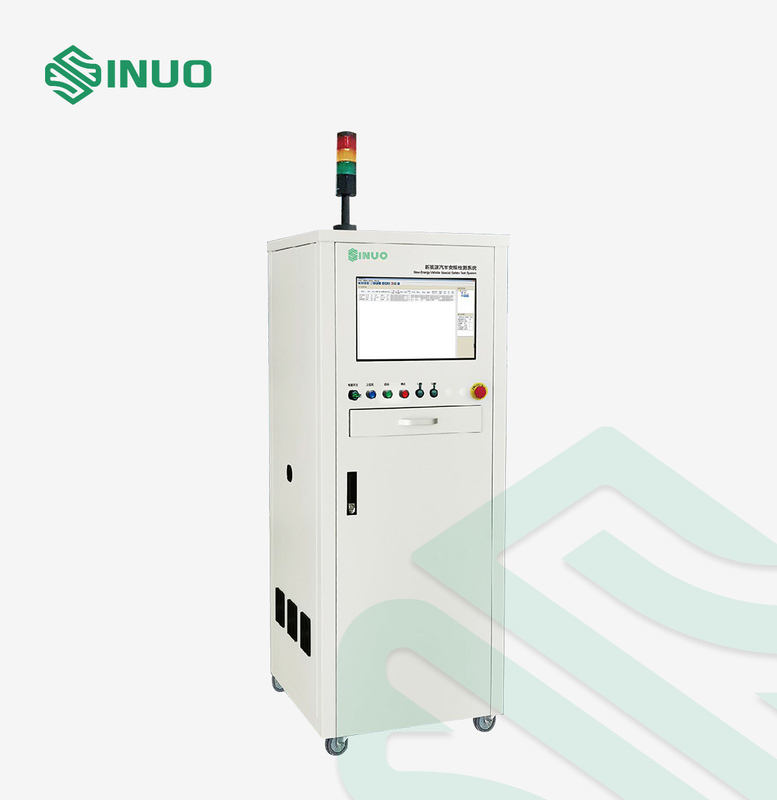

تجهیزات تست ایمنی الکتریکی خودروهای مسافربری ISO 6469

تجهیزات تست ایمنی الکتریکی خودروهای مسافربری ISO 6469

استانداردها و بندهای منطبق

ISO 6469-1:2019 وسایل نقلیه جاده ای با موتور الکتریکی - مشخصات ایمنی - قسمت 1: سیستم ذخیره انرژی قابل شارژ (RESS)

IEC 62196:2020 دوشاخه ها، پریزها، کانکتورهای خودرو و ورودی های خودرو - شارژ رسانا وسایل نقلیه الکتریکی

GB 7258-2017 شرایط فنی ایمنی برای عملکرد وسایل نقلیه موتوری

...

بررسی اجمالی تجهیزات

سیستم تست ایمنی ویژه برای وسایل نقلیه با انرژی جدید برای تست ایمنی خودرو و تست ایمنی الکتریکی ولتاژ بالا وسایل نقلیه جدید انرژی و وسایل نقلیه مسافری مناسب است.مطابق با محتوای آزمون استاندارد ملی است.این با موفقیت برای بسیاری از تولید کنندگان خودروهای انرژی جدید داخلی استفاده شده است.کیفیت محصول و خدمات فنی مورد تایید مشتری و به اتفاق آرا مورد تحسین قرار گرفته است.

پارامترهای فنی

1. تست کوپلینگ خازنی
2. آزمون یکسان سازی پتانسیل
3. مقاومت عایق بار قدرت
4. مقاومت عایق سوکت شارژ
5. تست ولتاژ مقاومت AC
6. تست مقاومت عایق خودرو
7. تست ولتاژ مقاومت DC
8. تأیید عملکرد تشخیص عایق
9. تست جریان نشتی

توابع اصلی

1. چند منظوره: از جمله تست یکسان سازی پتانسیل، مقاومت عایق سوکت شارژ، مقاومت عایق خودرو، تایید عملکرد تشخیص عایق، تست جفت ظرفیت، مقاومت عایق بار قدرت، ولتاژ مقاومت AC، ولتاژ مقاومت DC و تست جریان نشتی و غیره.


2. صفحه نمایش: صفحه نمایش LCD 21.5 اینچی رنگی واقعی استفاده می شود و رابط فرآیند آزمایش قابل مشاهده است که برای مشاهده و قضاوت راحت است.


3. پلت فرم باز: مجهز به عملکرد ویرایش برنامه آزمایشی، عملکرد ویرایش پروژه آزمایشی، عملکرد ویرایش و چاپ گزارش آزمایش، عملکرد تنظیم مجوز کاربر و غیره.


4. عملکرد کد اسکن: می تواند شماره VIN وسیله نقلیه، شماره VSN و شماره لوازم جانبی اصلی را ضبط کند و به طور خودکار بارکد را برای چاپ گزارش آزمایش پس از اتمام آزمایش مرتبط کند.


5. قضاوت هوشمند: با عملکرد بازرسی باز/کوتاه و بازرسی اتصال کوتاه، یافتن مشکلات کوتاه در حلقه پس از خروجی ولتاژ بالا مجاز نیست تا از تجهیزات و آسیب کاربر ناشی از خروجی اشتباه جلوگیری شود.


6. مدیریت مجوز: تنظیمات مجوز چند سطحی، که برای مدیریت مناسب است.


7. مدیریت داده: مدیریت داده های مختلف، محافظت از یکپارچگی و امنیت داده ها، و دارای عملکردهایی مانند پرس و جو و صادرات برای رفع نیازهای مدیریت داده خط تولید.


8. حفاظت ایمنی: حفاظت از جریان بیش از حد، حفاظت از ولتاژ بیش از حد، حفاظت در برابر ولتاژ، حفاظت جریان نشتی و حفاظت اضطراری و غیره.


9. داده های عظیم: پشتیبانی از ذخیره سازی و تجزیه و تحلیل عظیم داده ها.اتصال سیستم MES و غیره


10. راه اندازی انعطاف پذیر: از چندین روش راه اندازی مانند راه اندازی کد اسکن، راه اندازی دکمه، راه اندازی از راه دور و غیره پشتیبانی می کند.

ویژگی های اصلی

مقدمه تفصیلی

تست مقاومت عایق خودرو

1 مقدمه اصل

1.1 وسیله نقلیه را روشن کنید تا مطمئن شوید که تمام کلیدهای برق و الکترونیکی خودرو در حالت فعال هستند.


1.2 ولتاژ بین دو ترمینال REESS و سکوی الکتریکی را اندازه گیری کنید، همانطور که در شکل زیر نشان داده شده است، ولتاژ بالاتر U1 و پایین تر U1 است.


1.3 یک مقاومت شناخته شده R0 (1MΩ) اضافه کنید.همانطور که در شکل زیر نشان داده شده است بین پایانه جانبی U1 REESS و سکوی الکتریکی به صورت موازی وصل شوید.

2 پارامتر مورد نیاز:

2.1 تحت حداکثر ولتاژ کاری، حداقل مقاومت عایق مدار DC باید بیشتر از 100Ω/V باشد و مدار AC باید بیشتر از 500Ω/V باشد.

2.2 حد پایین مقاومت عایق توصیه می شود 0.375MΩ باشد.

تأیید عملکرد تشخیص عایق

1. مقدار مقاومت عایق فعلی کل وسیله نقلیه با Ri اندازه گیری می شود.
2. خودرو را با توجه به روند کارکرد عادی خودروی تحت آزمایش، در حالت رانندگی قرار دهید.
3. مقاومت مقاومت قابل تنظیم را تا مقدار هدف Rx کاهش دهید که طبق فرمول زیر محاسبه می شود.
4. بررسی کنید که آیا وسیله نقلیه دارای هشدار صوتی و نوری است یا خیر.

فرمول محاسبه
زمانی که حداقل نیاز عایق 100Ω/V باشد، مقدار مقاومت برابر است با:

زمانی که حداقل نیاز عایق 500Ω/V باشد، مقدار مقاومت برابر است با:

UREESS کل ولتاژ فعلی بسته باتری است.

تست یکسان سازی پتانسیل

1 مقدمه اصل

1.1 یک جریان مشخص را از یک منبع تغذیه بدون بار بیش از 12 ولت بگیرید، آن را به سیم زمین پورت شارژ خودرو، پوسته رسانا در معرض قطعات و قاب اعمال کنید و افت ولتاژ را اندازه بگیرید تا در نهایت مقاومت زمین را محاسبه کنید. ارزش.

1.2 مقاومت رسانایی بین سیم زمین هر رابط شارژ خودرو، پوسته رسانا در معرض قطعات و قاب خودرو را با فاصله بیش از 2.5 متر آزمایش کنید.

تست مقاومت عایق رابط تفنگ شارژ

1 مقدمه اصل

پایانه های مثبت و منفی سوکت شارژ از طریق داخل کنتور اتصال کوتاه دارند و تستر ولتاژ DC بالایی را از طریق تفنگ شارژ به وسیله نقلیه وارد می کند.ولتاژ بالا بین پایانه های مثبت و منفی و قاب وجود دارد و در نهایت مقدار مقاومت عایق سوکت شارژ محاسبه می شود.
