سیستم تست ارتعاش با دقت بالا ASTM 100G با ورودی 2 کاناله

سیستم تست ارتعاش با دقت بالا ASTM 100G با ورودی 2 کاناله

نام تجاری:	Sinuo
شماره مدل:	SN553-EV211VT30VCS-2
مقدار تولیدی:	1
قیمت:	Customized
شرایط پرداخت:	T/T
توانایی عرضه:	5 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Calibration Certificate (Cost Additional)

Max. حداکثر sine force نیروی سینوسی:

قله 1000 کیلوگرم

حداکثر جابجایی:

51 میلی متر p-p

حداکثر شتاب:

100 گرم

بار:

300 کیلوگرم

جدول پسوند عمودی:

300 میلی متر*300 میلی متر

نرم افزار:

شوک سینوسی، تصادفی، کلاسیک

جزئیات بسته بندی:

کیس تخته سه لا

قابلیت ارائه:

5 ست در ماه

برجسته کردن:

تجهیزات تست ایمنی الکتریکی 6000 ولت

تجهیزات تست ایمنی الکتریکی 5000 ولت 40 میلی آمپر

خودروی مسافری الکتریکی ISO 6469

توضیحات محصول

ASTM 100G سیستم آزمایش ارتعاش بسیار دقیق با 2 کانال ورودی

سیستم تست ارتعاش ASTM 100G آزمایش ارتعاش بسیار دقیق را با قابلیت ورودی 2 کانال ارائه می دهد که برای کاربردهای سختگیرانه آزمایش صنعتی طراحی شده است.

کاربردهای محصول

آزمایش لرزش ارزیابی می کند که چگونه اجزای و دستگاه ها در محیط های دنیای واقعی با قرار دادن آنها در معرض تحریک یا شوک کنترل شده واکنش نشان می دهند.این سیستم به طیف گسترده ای از کاربردهای صنعتی از جمله صفحه های مداری خدمت می کند.، هواپیماها، کشتی ها، موشک ها، موشک ها، اتومبیل ها و لوازم خانگی.

Sinuo راه حل های فراگیر تحریک و آزمایش را ارائه می دهد که با استانداردهای ملی و بین المللی از جمله GB، GJB، UL، JIS، DIN، ISO، BS، MIL، IEC و ASTM مطابقت دارد.

مشخصات آزمایش لرزش

انواع آزمایش: پاک کردن سینوس، تصادفی، شوک
محدوده پاسخ فرکانسی: 1-3300 هرتز
فرمول انتخاب: A ((g) = ((2πf) 2Dcm/980 A = 0.002DmmF2 ، D = A / 0.002F2 ، F = M ((kg) × A ((g)

پیکربندی تجهیزات

اجزا	پیکربندی	مقدار
بدن میز ارتعاش	ژنراتور تحریک الکترومغناطیسی A11S24	1 SET
سیستم خنک کننده	B402 فن خنک کننده (از جمله خاموش کننده)	1 SET
جدول عمودی	VT30 جدول تمدید عمودی (300mm*300mm)	1 SET
سیستم تمرکز	سیستم مرکز سازی اتوماتیک برای کویل پویا	1 SET
تقویت کننده قدرت	LA10K تقویت کننده قدرت سوئیچینگ دیجیتال	1 SET
سیستم حفاظت	سیستم حفاظت از سرو	1 SET
منبع برق	منبع برق تحریک	1 SET
کنترل کننده	موتور اصلی کنترل کننده ارتعاش دیجیتال	1 SET
سنسورها	سنسور شتاب سیستم	1 PCS
سیستم کامپیوتری	کامپیوتر کنترل، سی دی نصب نرم افزار کنترل	1 SET
لوازم	کابل های اتصال طولانی/ لوله های هوا	1 SET
مدارک	دستورالعمل های عملیاتی، گزارش های بازرسی، گواهینامه ها، دستورالعمل های نگهداری	1 SET
ابزار	ابزار افزایشی	1 SET
نصب	چوب فشار لرزاننده/بر فشار فشار	1 SET

پارامترهای فنی

A11S24 ژنراتور تحریک الکترومغناطیسی

حداکثر نیروی تحریک سینوسایدال:حداکثر وزن 1000 کیلوگرم

حداکثر نیروی هیجان دهنده تصادفی:1000kg.f rms

حداکثر نیروی تحریک ضربه:حداکثر وزن 2000kgf

محدوده فرکانس:۱ ٫۳۳۰۰ هرتز

حداکثر جابجایی:51 میلی متر p-p

حداکثر سرعت:2.0m/s

حداکثر شتاب:100G

فرکانس رزونانس درجه يک:۲۵۰۰ هرتز±۵٪

بار مفید:300 کیلوگرم

فرکانس جداسازی لرزش:2.5 هرتز

قطر کویل متحرک:ف240 میلی متر

وزن محرک الکتریکی:11 کیلوگرم

بر روی میز:17×M10

نشت جریان:< 1 mT (10 Gauss)

زمان منحرف مجاز:500N.m

اندازه تجهیزات:915mmx740mmx785mm (به غیر از میز گسترده)

وزن تجهیزات:۸۸۰ کیلوگرم (به غیر از میز اسلایدی افقی)

LA10K تقویت کننده قدرت سوئیچینگ دیجیتال

قدرت خروجی:12KVA

ولتاژ خروجی:120 ولت

جریان خروجی:100A

SNR:>65dB

اندازه ی تقویت کننده:600mmx900mmx1130mm

سیستم محافظت از سرو

عملکردهای جامع حفاظت از جمله دمای، فشار باد، جابجایی بیش از حد، ولتاژ بیش از حد، جریان بیش از حد، ولتاژ ورودی پایین، خطا خارجی، منبع تغذیه کنترل، خطا منطقی،و از دست دادن فاز ورودی.

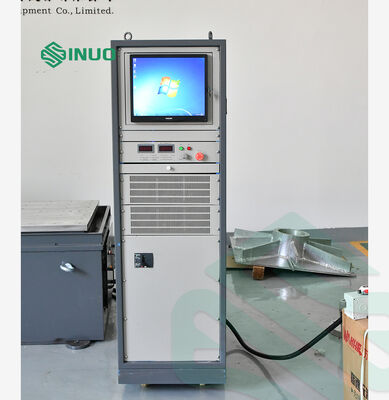

کنترل کننده ارتعاش دیجیتال VCS-2

پیکربندی سخت افزار:2 کانال ورودی، 1 کانال خروجی

ماژول عملکرد کنترل:سنس، تصادفی، شوک کلاسیک

کامپیوتر کنترل:کامپیوتر اصلی با مانیتور LCD 17 اینچی، صفحه کلید/ماوس نوری

نرم افزار:عملیات انگلیسی، تجزیه و تحلیل دامنه زمان و دامنه فرکانس، منبع سیگنال، تجزیه و تحلیل جارو شدن فرکانس سینوس، تولید گزارش تست خودکار WORD

سیستم عامل:ویندوز 10

حسگر شتاب LTE:محدوده فرکانس: 1-7000 هرتز، حساسیت: 30pc/g، محدوده دمای: -40 - 180°C

VT30 جدول تمدید عمودی

ماده:آلیاژ منیزیم، سطح سخت آنودیزه

اندازه میز:۳۰۰ میلی متر × ۳۰۰ میلی متر

سوراخ ثابت:آستین پیچ از فولاد ضد زنگ M8

فرکانس حداکثر استفاده:سین 2000 هرتز، تصادفی 2000 هرتز

وزن:حدود 9 کیلوگرم

B402 فن خنک کننده (از جمله خاموش کننده صدا)

قدرت فن:۴ کیلووات

جریان:18 متر3/دقیقه

الزامات برق

منبع برق:سه فاز 380V/50Hz، 25 KVA

هوا فشرده:0.6Mpa

مقاومت زمین:≤4Ω

قطعات و ویژگی های سیستم

1. بدن میز لرزش

ویژگی های رول های متحرک گداخته شده و دستکاری شده، سیستم پشتیبانی بار اپتوالکترونیک و هدایت محوری دو طرفه برای دوام برتر و کاهش عبور محوری پویا در طول آزمایش.

ساختار مدار مغناطیسی دوگانه با نشت جریان کم و میدان مغناطیسی یکنواخت
درمان فوسفات پیشرفته و تکنولوژی رنگ خودرو برای مقاومت طولانی مدت در برابر فرسایش و زنگ
خنک سازی بهبود یافته با فن های کم سر و صدا، طراحی کانال هوای عسل، و کانال هوای دو لایه ای

2. LA افزونه قدرت سوئیچینگ دیجیتال

تکنولوژی IGBT قابل اعتماد که با استانداردهای "CE" اتحادیه اروپا مطابقت دارد
ثبات و قابلیت اطمینان بالا با نوسان عرض پالس ضرب فرکانس سینوسایدال
بهره وری تبدیل بالا با استفاده از اصول منبع برق سوئیچ
تکنولوژی اشتراک گذاری الکتریکی جریان خودکار
عملکرد ایمنی عالی

3. سيستم حفاظت از سرو

عملکردهای حفاظت کامل از جمله ولتاژ بیش از حد شبکه برق، ولتاژ پایین، از دست دادن فاز، نقص منطقی، عبور ماژول قدرت، بیش از حد درجه حرارت، جریان بیش از حد خروجی، ولتاژ بالا خروجی،قدرت محرک، جابجایی بیش از حد پلتفرم، دمای پلتفرم و قفل کردن خارجی.

4پلتفرم گسترش عمودي

از آلیاژ منیزیم با مواد خنک کننده، برای نمونه های نصب بزرگتر طراحی شده است.تمام پلتفرم های تمدید برای فرکانس های مودال مدل سازی و تجزیه و تحلیل می شوند تا تأثیر بر ویژگی های پویا به حداقل برسد.

5. سيستم مرکزگري اتوماتيك فتو الکتريکي

به طور خودکار موقعیت کویل متحرک را تنظیم می کند تا حالت متعادل را در طول عملیات بارگیری و تخلیه حفظ کند.

6کنترل کننده لرزش دیجیتال

سیستم ساختار توزیع شده پیشرفته با کنترل حلقه بسته توسط پردازنده DSP، پاسخ در زمان واقعی و بهره وری بالا را تضمین می کند.

عملکرد بالا:پردازنده DSP ۳۲ بیتی (۳۰۰ مگاهرتز) ، رزولوشن ۲۴ بیتی ADC/DAC، محدوده پویایی >۹۰ دی بایت، SNR >۱۰۰ دی بایت
عملیات ساده:نرم افزار مبتنی بر ویندوز با جادوگر خودکار و تولید گزارش تست
پیکربندی انعطاف پذیر:طراحی ماژولار که امکان سفارشی سازی سخت افزار و نرم افزار را فراهم می کند
ایمنی آزمایش:بررسی های امنیتی متعدد، تنظیمات قفل و پایان اضطراری
گزارش:تولید یک کلیک از گزارش های آزمون Word یا PDF با داده های جامع

قابلیت های عملکرد کنترل کننده

کنترل تصادفی

از تعادل تابع انتقال با سیگنال های تصادفی گاوس برای کنترل حلقه بسته چند کانال در زمان واقعی استفاده می کند. الگوریتم های کنترل سازگاری به سرعت به عدم خطی بودن سیستم و تغییرات بار پاسخ می دهند..

محدوده فرکانس:0 ~ 4680 هرتز (توسع پذیر به 18750 هرتز)

قطعنامه:100، 200، 400، 800، 1600، 3200 خطوط طیف

محدوده قدرت کنترل:>90dB

استراتژی کنترل:کنترل یک کانال، میانگین وزن شده، حداکثر مقدار، حداقل مقدار

کنترل سینس

سیگنال های سایز و سایز با کیفیت بالا را با کنترل دامنه دقیق، تنظیمات اقامت و گزینه های سایز فرکانس انعطاف پذیر فراهم می کند.

محدوده فرکانس:1Hz ~ 4680Hz (توسع پذیر به 10000Hz)

زمان حلقه بسته:5 میلی ثانیه

تحريف هارمونيک:<-100dB

حالت پاک کردن فرکانس:خطی (0 ~ 6000 هرتز / دقیقه) ، لوگاریتیمی (0 ~ 100 اوکت / دقیقه)

جهت پاک کردن:بالا، پایین

شوک کلاسیک

از انواع مختلف موج پشتیبانی می کند از جمله نیمه موج سینوس ، موج زنگ ، موج مستطیل ، موج تراپیز ، موج دندون تراش ، و موج مثلث با پارامترهای پالس تعریف شده توسط کاربر.

طول نبض:0.5 تا 3000 میلی متر

حداکثر پهنای باند تجزیه:۲۲۰۰۰ هرتز

اندازه قاب:تا 16384

انطباق با استانداردها:MIL-STD-810، استانداردهای ISO، محدودیت های کنترل وقفه تعریف شده توسط کاربر
