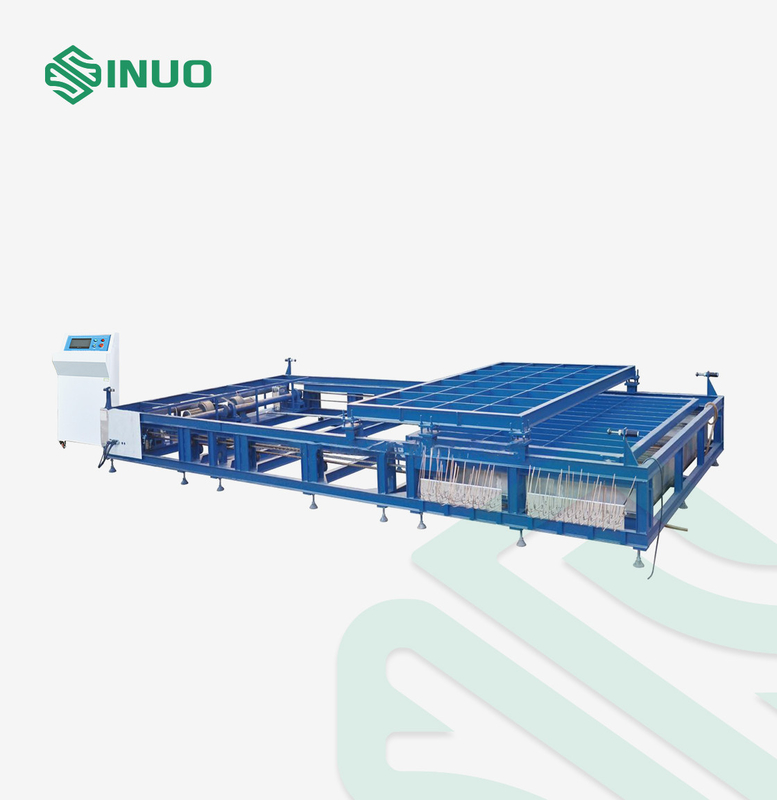

تجهیزات تست باتری UL 2580 EV تجهیزات تست قرار گرفتن در معرض آتش خارجی

بسته باتری خودروی الکتریکی UL 2580 تجهیزات تست قرار گرفتن در معرض آتش خارجی

استانداردها و بندهای منطبق

تجهیزات تست قرار گرفتن در معرض آتش خارجی بسته باتری با الزامات UL 2580 بند 42، ECE R100 Annex 8E و غیره مطابقت دارد.

پارامترهای فنی

1. الزامات آزمون استاندارد مربوطه

1.1 تجهیزات تست قرار گرفتن در معرض آتش خارجی بسته باتری با الزامات UL 2580 بند 42، ECE R100 Annex 8E، و غیره مطابقت دارد.

1.2 دمای محیط آزمایش بالای 0 درجه سانتیگراد است، سرعت باد بیش از 2.5 کیلومتر در ساعت نیست و نیاز SOC بسته باتری بالای 50٪ است.

1.3 در آزمایش، اندازه صفحه مسطح حاوی بنزین از اندازه افقی جسم آزمایشی 20 سانتی متر بیشتر است، اما نه بیشتر از 50 سانتی متر.ارتفاع تابه نباید از سطح بنزین بیشتر از 8 سانتی متر باشد.شی مورد آزمایش باید در مرکز قرار گیرد.فاصله بین سطح مایع بنزین و پایین جسم آزمایشی 50 سانتی متر تعیین شد.کف تابه را با آب پر کنید.نمودار شماتیک آتش سوزی خارجی در شکل نشان داده شده است:

1.4 مرحله اول: پیش گرم کردن.بنزین را در فاصله حداقل 3 متری از جسم مورد آزمایش مشتعل کنید و پس از 60 ثانیه گرم کردن، ظرف روغن را زیر دستگاه مورد آزمایش قرار دهید.اگر صفحه تخت بنزین برای حرکت خیلی بزرگ است، جسم مورد آزمایش را حرکت داده و بایستید

1.5 مرحله دوم: احتراق مستقیم.افراد مورد آزمایش به مدت 70 ثانیه مستقیماً در معرض شعله قرار می گیرند

1.6 مرحله سوم: احتراق غیر مستقیم.بافل نسوز را روی ماهیتابه روغن قرار دهید.آزمودنی ها در این حالت به مدت 60 ثانیه تست می کنند.یا با توافق دوجانبه، به مدت 60 ثانیه مستقیماً در معرض شعله قرار بگیرید.تخته نسوز از آجرهای نسوز استاندارد ساخته شده است.اندازه مش خاص در شکل زیر نشان داده شده است.همچنین می توان آن را با توجه به این اندازه از مواد نسوز ساخت.

مقاومت در برابر آتش: (Seger-Kegel) SK 30

ترکیب A12O3: 30-33٪

تخلخل (Po): 20-22 درصد حجم

چگالی: 1900-2000 کیلوگرم بر متر مکعب

سطح سوراخ موثر: 44.18٪

1.7 مرحله چهارم: منبع آتش را ترک کنید.صفحه تخت بنزین یا نمونه را بردارید و به مدت 2 ساعت مشاهده کنید یا دمای سطح نمونه به زیر 45 درجه سانتیگراد کاهش یابد.
