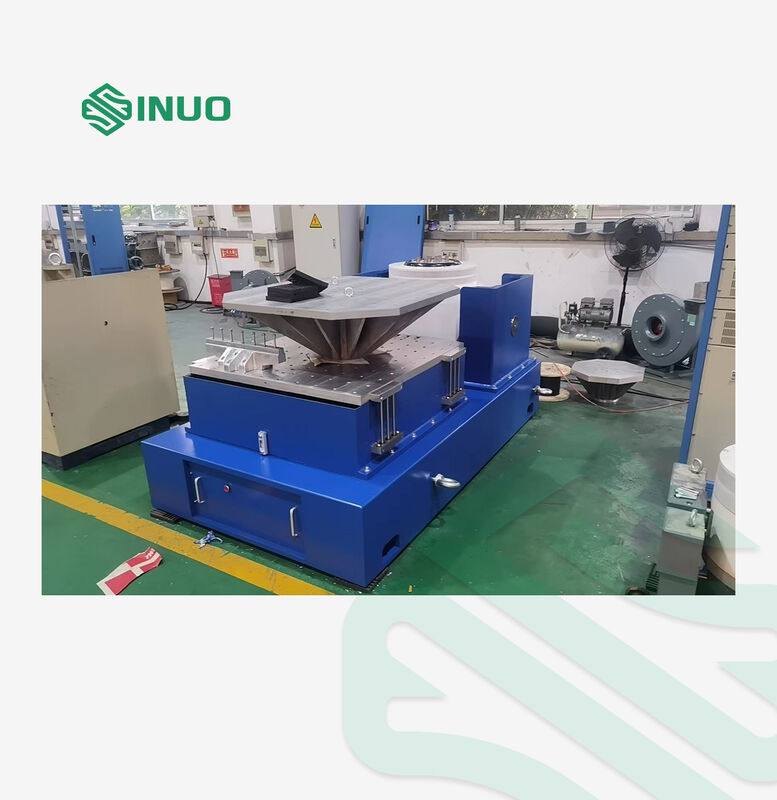

دستگاه آزمون ارتعاش تصادفی ASTM D 4728 با نیروی 1000 کیلوگرم-نیرو

پروژه

دستورالعمل پیکربندی

تعداد

بدنه میز ارتعاش

VG1000-76 ژنراتور تحریک الکترومغناطیسی

1 SET

دستگاه کنترل خودکار مرکز برای سیم پیچ متحرک

1 SET

فن خنک کننده BL-1000 (شامل صدا خفه کن)

1 SET

میز توسعه عمودی VT60 (600×600 میلی‌متر)

1 SET

اسلاید فیلم روغن افقی HG60 (600×600 میلی‌متر)

1 SET

تقویت کننده توان سوئیچینگ دیجیتال

تقویت کننده توان SA103 (شامل سیستم منبع تغذیه میدان مغناطیسی)

1 SET

سیستم حفاظت سروو

1 SET

منبع تغذیه تحریک

1 SET

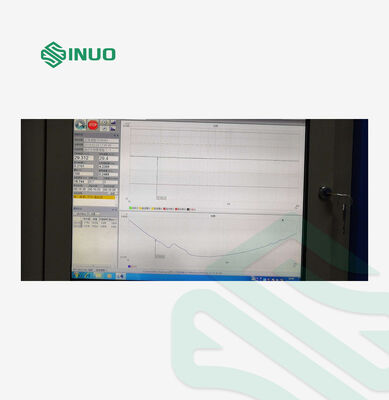

کنترلر ارتعاش دیجیتال

کنترلر ارتعاش دیجیتال VCSusb-2

(شامل نرم افزار و عملکردهای استفاده)

2 SET

شتاب سنج (شامل کابل BNC-M5 کم نویز 7 متری)

2 PCS

سی دی نصب نرم افزار کنترل

1 SET

کامپیوتر کنترل

1 SET

VG1000-76 پارامترهای ژنراتور تحریک الکترومغناطیسی

حداکثر نیروی تحریک سینوسی

1000Kg.f peak

حداکثر نیروی تحریک تصادفی

1000Kg.f r.ms

حداکثر نیروی تحریک ضربه

2000Kg.f peak

محدوده فرکانس

1～2900 Hz

حداکثر جابجایی

76 mm p-p

حداکثر سرعت

1.8 m/s

حداکثر شتاب

82G (800 m/s²)

رابطه بین حداکثر بار و شتاب: F=M.A (سینوس)

5G

10G

20G

30G

188KG

88KG

38KG

21KG

فرکانس رزونانس مرتبه اول

3200 Hz±5%

بار M1+M2

300kg

فرکانس جداسازی ارتعاش

2.5 Hz

قطر سیم پیچ متحرک

Ф240 mm

وزن سیم پیچ متحرک

14kg

گشتاور خارج از مرکز نامی

350.N.M

پیچ روی میز

16×M10

نشت شار

＜10gauss

گشتاور خارج از مرکز مجاز

300N.m

اندازه تجهیزات

945mm×720mm×784mm

وزن تجهیزات

1000 kg

LA-12تقویت کننده توان سوئیچینگ دیجیتال K

توان خروجی

12KVA

ولتاژ خروجی

100V

جریان خروجی

120A

راندمان تقویت کننده

≥90%

اعوجاج هارمونیک کل (THD)

<1.0%

سطح روشن و خاموش

58KHz

تفکیک پذیری جریان

0.1A

SNR

≥65dB

Noise

≤70dB

درجه عدم تعادل برابرسازی جریان موازی

≤3%

ضریب قله جریان

≥3σ

Frequency response

DC-5000Hz ±3dB

10-3000Hz ±1dB

بهره IF

≥80

پایداری DC

<0.1%

اندازه تقویت کننده

650mmL×920mmD×1700mmH

وزن

400KG

سیستم حفاظت سروو

عملکرد

دما، فشار باد، بیش از حد جابجایی، اضافه ولتاژ، اضافه جریان، ولتاژ ورودی زیر ولتاژ، خطای خارجی، منبع تغذیه کنترل، خطای منطقی، از دست دادن فاز ورودی

کنترلر ارتعاش دیجیتال VCSusb-2

پیکربندی سخت افزار

2 کانال ورودی همزمان، 1 کانال خروجی

ماژول عملکرد کنترل

سینوسی، تصادفی

کامپیوتر کنترل

ACER PC(i3-3.6GHz CPU 8GB 1TB 1000Mbps Ethernet port.and 4 USB port / Microsoft Windows 10/8 OS)

Microsoft Word /Excel و Adobe Acrobat به عنوان ویرایشگرهای گزارش تست توصیه می شوند (گزینه ها)

نرم افزار

عملکرد چینی/انگلیسی، تجزیه و تحلیل دامنه زمان و دامنه فرکانس، منبع سیگنال، تجزیه و تحلیل جاروب فرکانس سینوسی و غیره. می تواند به طور خودکار گزارش های تست WORD را تولید کند. می تواند سیگنال ها و داده ها را نمایش، ذخیره و تنظیم پارامترهای تست و تجزیه و تحلیل توابع.

شتاب دهنده سیستم

مدل: LAB24110

محدوده فرکانس: 1-5000Hz

حساسیت: 30 +/- 10% pC/g

محدوده دما: -40℃ تا 160℃

شامل 2 عدد کابل کم نویز PVC "BNC-M5" به طول 7 متری

میز توسعه عمودی VT60

مواد

آلیاژ منیزیم، سطح سخت شده

اندازه میز

600mm×600mmx200mm

سوراخ ثابت

آستین پیچ فولادی ضد زنگ M10، بادوام و مقاوم در برابر سایش

حداکثر فرکانس استفاده

2000 Hz

وزن

55Kg

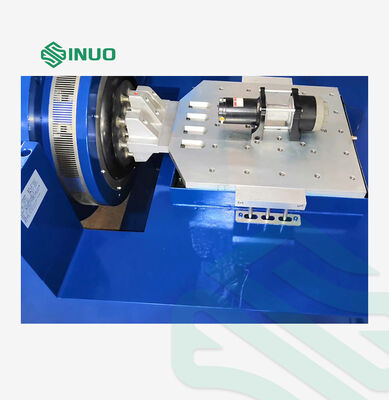

HG60 میز اسلاید فیلم روغن افقی

مواد

آلیاژ منیزیم، سطح سخت شده

اندازه میز

600×600

سوراخ ثابت

آستین پیچ فولادی ضد زنگ M10، بادوام و مقاوم در برابر سایش

حداکثر فرکانس استفاده

2000 Hz

وزن

55Kg

BL 1000 فن خنک کننده

توان فن

4KW (5HP)

فشار هوا

0.0034 Mpa

نرخ جریان

0.33 m/s3

الزامات الکتریکی

منبع تغذیه

AC 3-phase 380V/50Hz 22 KW

هوای فشرده مورد نیاز

0.7Mpa

دمای اتاق تست

0~40℃

رطوبت اتاق تست

0 تا 85٪، بدون تراکم
