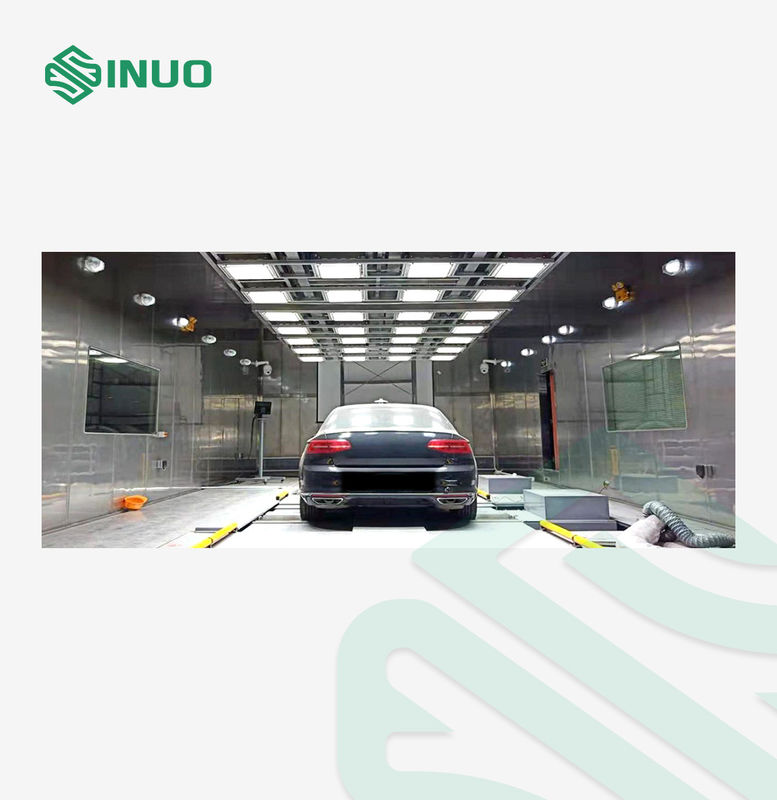

اتاق آزمایش شبیه سازی خورشیدی خودرو الکتریکی DIN 75220 محفظه آزمایش لامپ هالوژن

3) کنترل منبع تغذیه می تواند وضعیت لامپ را در زمان واقعی در طول فرآیند روشنایی نظارت کند و هشدارهای مربوطه را ایجاد کند.اگر روشنایی ناموفق باشد، روشنایی را متوقف می کند و هنگامی که از یک تاخیر معین بیشتر شود، هشدار می دهد و از وضعیت خطرناک روشنایی ناموفق برای مدت طولانی برای حفظ ولتاژ بالا جلوگیری می کند.

کابینه:

طراحی منبع تغذیه مدولار، با کابینت کلی، با مزایای کوچک، خطوط منظم، اتصال راحت.منبع تغذیه را می توان برای کنترل یکپارچه در کابینت کلی قرار داد، پروتکل رابط ارتباطی مربوطه را در سیستم کنترل جعبه آزمایش ارائه کرد و از صفحه لمسی برای کنترل و عملیات محلی سیستم استفاده کرد، دقت کنترل: ≤5%.

شبیه سازی نور خورشید:

در مجموع 98 مجموعه از منابع نور، هر مجموعه از منابع نور مجهز به منبع تغذیه کنترل EPS است که می تواند منبع تغذیه هر منبع نور را به طور جداگانه کنترل کند.

طیف کامل: +/- 10٪، در ارتفاع 1 متر.
پس از شبیه سازی، یکنواختی شبیه سازی شبیه سازی روشنایی حدود 5± درصد است، بهتر از نیاز 10±.

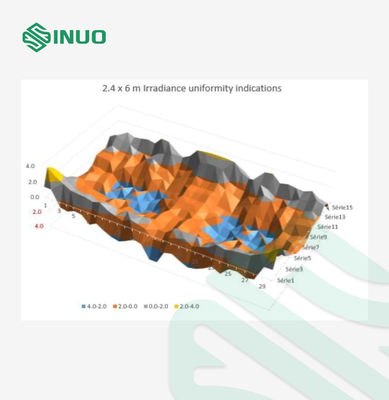

برای جزئیات بیشتر، شکل زیر را از محاسبات شبیه سازی ببینید:

سیستم کنترل:

سیستم شبیه‌سازی روشنایی حالت کنترل حلقه بسته را اتخاذ می‌کند، مجهز به سنسور نورپردازی با حساسیت بالا KIPP و ZONEN SMP10 که مطابق با استاندارد دو سطح ISO 9060 است.از طریق این سنسور، شدت نور سطح اندازه گیری شده در زمان واقعی جمع آوری می شود.سیستم کنترل به طور خودکار انرژی خروجی را با توجه به انحراف بین مقدار تنظیم شده و مقدار جمع آوری شده تنظیم می کند تا از پایداری نور در طول آزمایش اطمینان حاصل کند.

مزایای:

محیط عملیاتی گسترده

از آنجایی که هیچ جزء الکترونیکی لامپ استارت در بازتابنده سیستم روشنایی وجود ندارد، سیستم دارای محدوده عملیاتی دما و رطوبت بسیار گسترده ای است (محدوده دما -100 ℃ -200 ℃، محدوده رطوبت 0-98٪ است).

امنیت بالا

از آنجایی که فندک در منبع تغذیه هوشمند نصب شده است، منبع تغذیه هوشمند می تواند ولتاژ و جریان کار لامپ متال هالید را در زمان واقعی نظارت کند، تا اطمینان حاصل شود که هنگام خاموش شدن لامپ و لامپ، منبع تغذیه به طور خودکار قطع می شود. هیجان زده نیست و اطلاعات هشدار داده می شود.علاوه بر این، برای جلوگیری از عملکرد سهل انگارانه شوک الکتریکی با ولتاژ بالا، دستگاه پس از استفاده نیازی به تخلیه ندارد.

همراه با مدار تنظیم کننده ولتاژ BUCK و الگوریتم کنترل بردار قدرت برای کنترل خروجی، به طور موثر از پدیده خاموش شدن نور ناشی از نوسانات شبکه جلوگیری می کند.با هشدار خطا و حفاظت خودکار، هنگام خاموش بودن چراغ، هیچ ولتاژی در انتهای خروجی وجود ندارد.

ثبات خوب

همراه با مدار تنظیم کننده ولتاژ BUCK، که می تواند در AC340V ~ 440V کار کند.سیستم کنترل توسط الگوریتم کنترل بردار توان کنترل می شود تا اطمینان حاصل شود که توان خروجی ثابت و قابل تنظیم است.با توابع جبران خودکار مانند جبران استخراج هوا، نظارت بر زمان واقعی ناهنجاری ها و تنظیم خودکار، صرف نظر از نوسانات ولتاژ و نوسانات دمای محیط، انرژی خروجی همچنان ثابت است.حفاظت ایمنی جامع: حفاظت از خطای پارامتر لامپ، حفاظت از قطع شدن لامپ، حفاظت از اتصال کوتاه لامپ و غیره؛با استفاده از زیمنس IGBT آلمانی، هسته مغناطیسی ژاپنی، MCU آمریکایی.(می تواند در 100 ℃ کار کند)؛تمام تجهیزات 100٪ تست عملکرد و تست فرآیند پیری را پشت سر گذاشته اند.

محدوده تنظیم گسترده

کنترل میکروکامپیوتر با عملکردهای جبران خودکار مانند جبران تهویه، نظارت بر زمان واقعی ناهنجاری ها و تنظیم خودکار، به طوری که سیستم قابلیت تنظیم از 10٪ -100٪ انرژی را بدون پله دارد.با کنترل خطی و خروجی موج مربع، بالاترین بازده به دست می آید، صرف نظر از نوسانات ولتاژ و نوسانات دمای محیط، انرژی خروجی همچنان ثابت است.

1. سیستم شبیه سازی نور خورشید

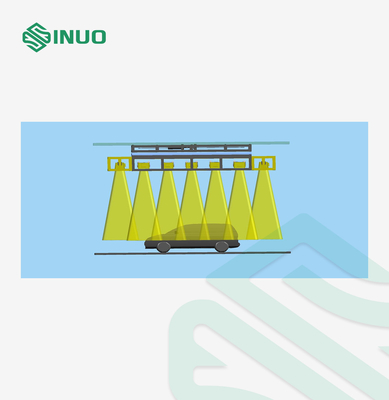

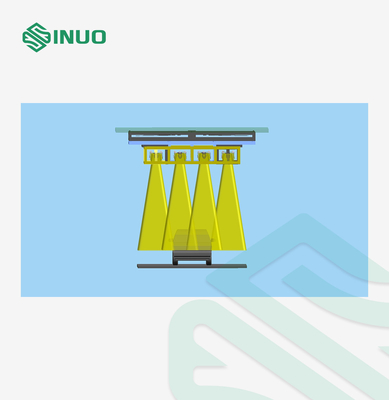

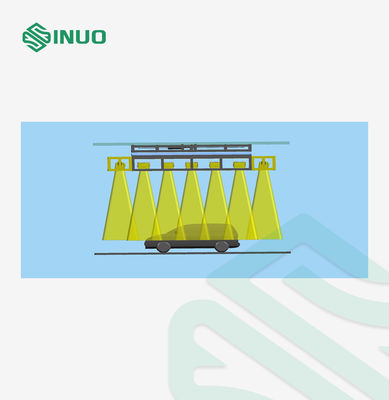

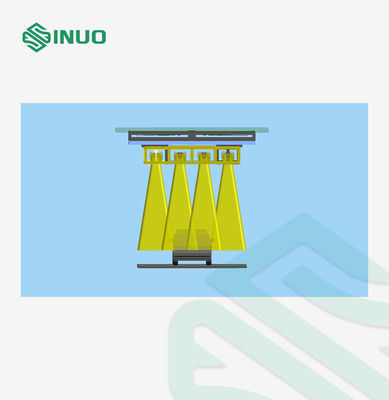

این سیستم آزمایشی در مجموع از 98 واحد شبیه سازی نور خورشید (14 × 7) تشکیل شده است.هر واحد شبیه سازی نور خورشید دارای قدرت یکسان و 4 کیلو وات است.توزیع خاص به شرح زیر است:
