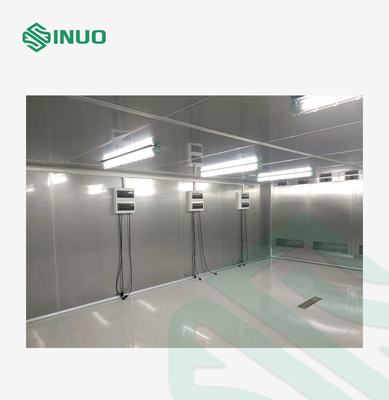

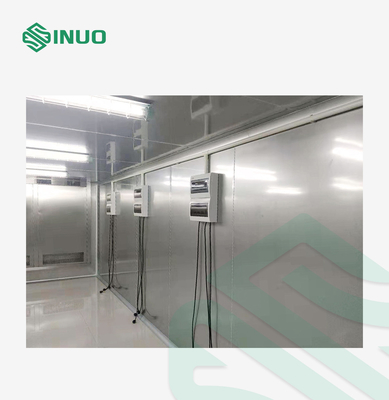

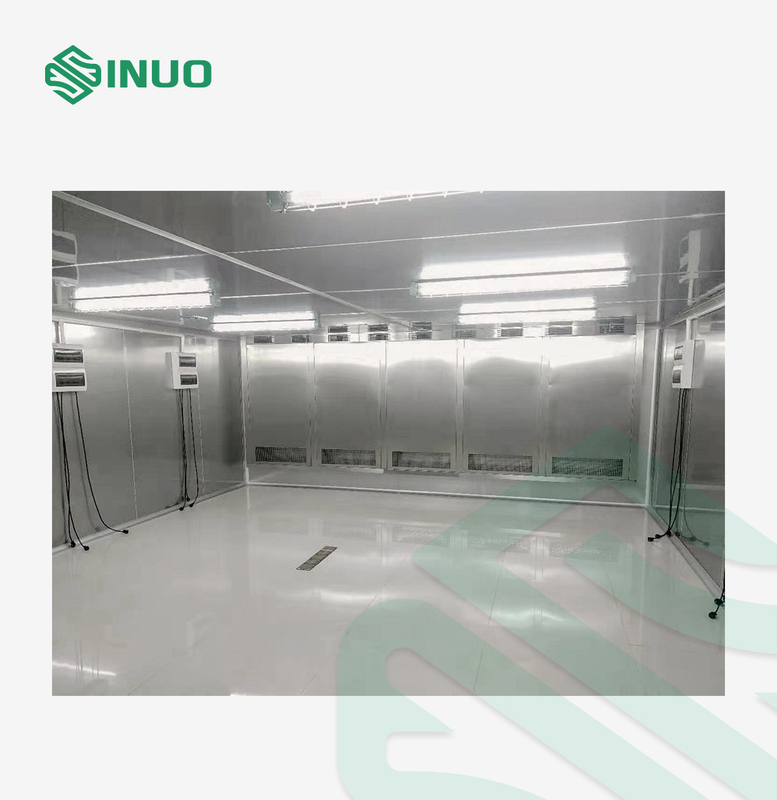

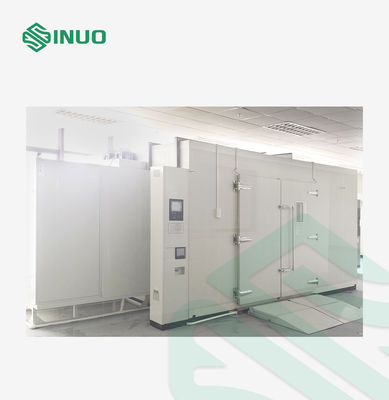

48 متر مکعب پیاده روی در اتاق آزمایش آب و هوا با دما و رطوبت ثابت

الف) آزمایش و نگهداری نمونه های مواد قابل اشتعال، مواد منفجره و فرار

ب) آزمایش نمونه های مواد خورنده، آزمایش و ذخیره سازی نمونه های بیولوژیکی

ج) آزمایش و ذخیره نمونه های منبع انتشار الکترومغناطیسی قوی

حدود W4700 mm*D5000 mm*H3200 mm (به استثنای اندازه واحد)

یادآوری: لطفاً به طرح نهایی مراجعه کرده و سه نما را برای ابعاد خارجی تأیید کنید

IEC60068-2-1:2007 "تست محیطی - قسمت 2-1: تست ها - تست A: سرد، IDT"

IEC60068-2-2:2007 "تست محیطی-بخش 2-1: تست ها- تست B-حرارت خشک، IDT"

IEC60068-2-78:2012 "تست محیطی - قسمت 2-78: تست ها - کابین آزمایشی: گرمای مرطوب، حالت پایدار، IDT"

IEC60068-2-30:2005 "تست محیطی-بخش 2-30: تست ها-تست Db: گرمای مرطوب، چرخه ای (سیکل 12 ساعت + 12 ساعت)، IDT"

PS: رطوبت استاندارد 20٪ ~ 95٪ HR

تعداد: 2

مکان: روی درب اتاق آزمایش (یا مکانی که مشتری تعیین کرده است)

فرم: شیشه تقویت شده با خلاء 3 لایه با المنت حرارتی ضد مه داخلی

سوراخی به قطر φ100 میلی متر بر روی دیوار محفظه سمت چپ و مجهز به پلاگ جداسازی لاستیکی و پوشش لاستیکی به طور همزمان.

کف از یک طراحی ضد لغزش 4.0 میلی متری فولاد ضد زنگ برای جلوگیری از آسیب دیدن پرسنل در حین عملیات داخلی استفاده می کند.

کف با مخزن زهکشی طراحی شده است،

و محفظه آزمایش بعد از پایان تست دما و رطوبت بالا فاقد آب در داخل است

فنجان پای جعبه الکتریکی از پد سیلیکا ژل برای جذب ضربه و محافظت از کمپرسور و جوش لوله مس استفاده می کند.

روش معمولی رطوبت ثابت: زمانی که دمای واقعی به دمای تنظیم شده می رسد، ظرفیت خنک کننده کمپرسور بدون تغییر باقی می ماند و از روش گرمایش برای جبران ظرفیت خنک کننده کمپرسور برای دستیابی به تعادل دمایی در جعبه استفاده می شود.

روش تعادل سرد: هنگامی که دمای واقعی به مقدار تنظیم شده می رسد، خروجی شیر برقی سرد توسط PID کنترل کننده کنترل می شود و دمای داخل جعبه از طریق خروجی خنک کننده کنترل شده متعادل می شود.در مقایسه با روش معمولی رطوبت ثابت، خروجی گرمایش برای ساخت کل واحد کاهش می یابد در مقایسه با روش معمولی، تجهیزات می توانند 40٪ صرفه جویی در انرژی داشته باشند.

دارای سنسور و کنترل کننده اندازه گیری دما و رطوبت

سنسور مقاومت پلاتین PT100

کمپرسور نیمه هرمتیک Bitzer آلمان اصل وارداتی.

2 مجموعه کمپرسور 8HP

حفاظت از محیط زیست بدون فلوئور HFC404A (Honeywell) و مبرد DuPont R23

نوع پوسته و لوله با راندمان بالا (خنک کننده با آب)

مجهز به برج آب خنک کننده (مارک معروف) و خط لوله

اواپراتور پره ای چندبخشی با راندمان بالا با غشای آبدوست (باله ضخیم)

امرسون AW

شیر انبساط حرارتی دانفوس

ژاپن ساگینومیا و دانفوس

کلیه محصولات باکیفیت اولین برند بین المللی (تصویر سمت راست: فیلتر خشک کن)

انجماد و رطوبت زدایی توسط سیستم تبرید (هوای داخل جعبه از اواپراتور زیر دمای نقطه شبنم عبور می کند و آب رسوب می کند).

*پره های اواپراتور با عملیات غشای آبدوست، عملکرد رطوبت زدایی بهتر را انتخاب کنید، زیرا کشش آب پره های آلومینیومی غشای آبدوست کوچک است، قطرات آب ناشی از تراکم هوا به راحتی از بین می روند و ایجاد پل های آب انسدادی در آب کار آسانی نیست. شکاف بالهدر نتیجه راندمان رطوبت زدایی را تا حد زیادی بهبود می بخشد!

لوله گرمایش برقی پره دار از جنس استنلس استیل آلیاژی نیکل کروم، طراحی لوله گرمایش ضد چسبندگی MC، اتصال بخاری، سیم مقاوم در برابر حرارت استفاده شده است، بخاری در مجرای هوای گردشی بالای جعبه قرار می گیرد و مقاوم در برابر آتش و در اطراف آن مواد عایق حرارتی اضافه می شود

الف) برای مرطوب سازی از سیلندر رطوبت ساز (روش دیگ بخار) استفاده می شود که سریعتر از مرطوب سازی سطحی سنتی (نوع تشت آب) بوده و دقت کنترلی بالاتری دارد.

درون جعبه

این آلودگی ناخالصی مانند رسوب ایجاد نمی کند، عملکرد خوبی در رطوبت کم دارد و به راحتی تمیز می شود.

ب) لوله رطوبت تمام بدنه بدون درز فولادی ضد زنگ را می پذیرد، مقاومت عایق بیشتر از 50MΩ است و دارای یک کنترل کننده جلوگیری از سوختگی خشک است.

ج) سیلندر رطوبت ساز از فولاد ضد زنگ و دارای پنجره مشاهده سطح آب می باشد.

د) دمای پایین با هوای خشک

کنترل غیر تماسی سیگنال خروجی کنترلر از طریق رله حالت جامد SSR به دقت بالایی دست می یابد.

کنترل سوئیچ بدون تماس

اجزای اصلی مدار کنترل همه برندهای باکیفیت هستند

1. تست حفاظت محصول در برابر دما (مستقل)

2. بدون سوئیچ محافظ فیوز

3. سوئیچ محافظ گرمایش بیش از حد

4. کمپرسور بیش از حد بارگذاری شده و بیش از حد گرم شده است

5. حفاظت کمپرسور فشار بالا و پایین

6. دستگاه حفاظت در برابر جریان بیش از حد سیستم

7. کنترلر خود عیب را تشخیص داده و آن را نمایش می دهد

8. فشار آب خنک کننده حفاظت بسیار کم است

9. محافظت در برابر نشت، حفاظت از اتصال کوتاه، حفاظت از دست دادن فاز / فاز اشتباه، حفاظت بیش از حد فن، حفاظت از دمای مستقل، حفاظت از کمبود آب، حفاظت از قطع آب، نشانگر عملیات، زنگ صدا و نور، خاموش شدن خودکار پس از زنگ هشدار و غیره.

1. دمای محیط: -5℃~+28℃;

2. رطوبت نسبی: ≤85% RH.

3. فشار اتمسفر: 80kPa~106kPa

4. بدون لرزش قوی در اطراف

5. منبع تغذیه تجهیزات: (توجه داشته باشید که منبع تغذیه آزمایشی شامل نمی شود)

5.1 اتصال به منبع تغذیه 380 ولت AC (± 10%)، سیم سه فاز + سیم زمین محافظ، مقاومت زمین ≤ 4Ω.

5.2 توان کل: حدود 30 کیلو وات

5.3 حداکثر جریان کاری: حدود 70A
